建筑工程制图模拟试题及复习资料

工程制图模拟试题1及答案一、填空：1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。

《国家制图标准》规定：总平面图的常用比例应为_________，________，________。

3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。

5、立面图中用加粗实线表示___________，用粗实线表示_______________。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

7、结构施工图主要表达结构设计的容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有____________________________________________________。

8、由混凝土和钢筋两种材料构成的构件，称为__________构件。

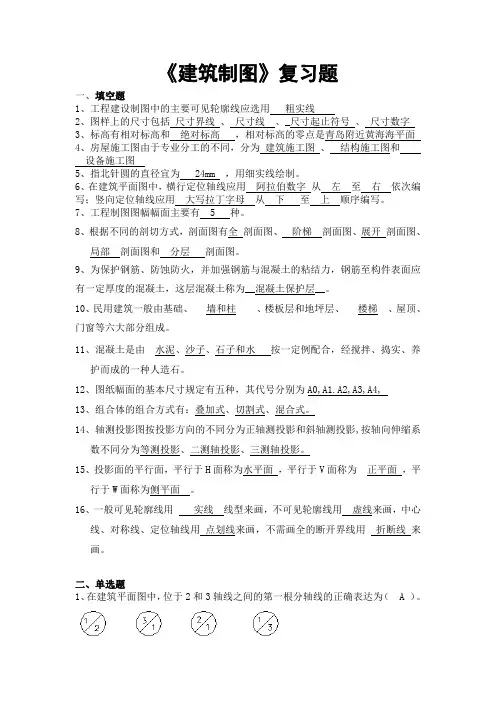

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

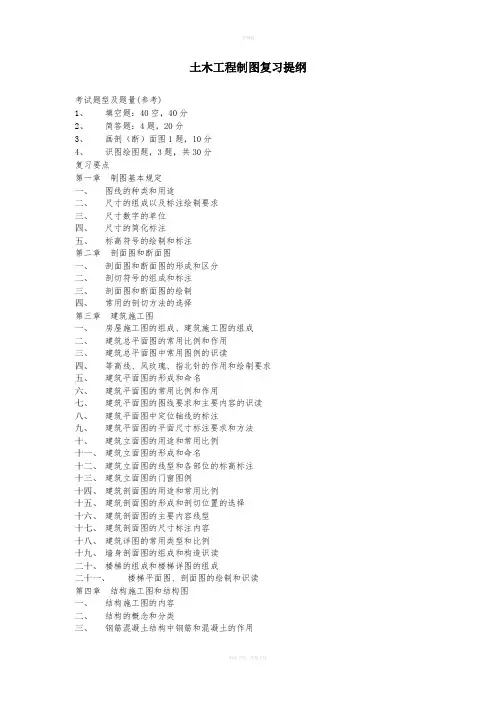

土木工程制图复习提纲考试题型及题量(参考)1、填空题：40空，40分2、简答题：4题，20分3、画剖（断）面图1题，10分4、识图绘图题，3题，共30分复习要点第一章制图基本规定一、图线的种类和用途二、尺寸的组成以及标注绘制要求三、尺寸数字的单位四、尺寸的简化标注五、标高符号的绘制和标注第二章剖面图和断面图一、剖面图和断面图的形成和区分二、剖切符号的组成和标注三、剖面图和断面图的绘制四、常用的剖切方法的选择第三章建筑施工图一、房屋施工图的组成、建筑施工图的组成二、建筑总平面图的常用比例和作用三、建筑总平面图中常用图例的识读四、等高线、风玫瑰、指北针的作用和绘制要求五、建筑平面图的形成和命名六、建筑平面图的常用比例和作用七、建筑平面图的图线要求和主要内容的识读八、建筑平面图中定位轴线的标注九、建筑平面图的平面尺寸标注要求和方法十、建筑立面图的用途和常用比例十一、建筑立面图的形成和命名十二、建筑立面图的线型和各部位的标高标注十三、建筑立面图的门窗图例十四、建筑剖面图的用途和常用比例十五、建筑剖面图的形成和剖切位置的选择十六、建筑剖面图的主要内容线型十七、建筑剖面图的尺寸标注内容十八、建筑详图的常用类型和比例十九、墙身剖面图的组成和构造识读二十、楼梯的组成和楼梯详图的组成二十一、楼梯平面图、剖面图的绘制和识读第四章结构施工图和结构图一、结构施工图的内容二、结构的概念和分类三、钢筋混凝土结构中钢筋和混凝土的作用四、钢筋的分类、级别和保护层五、钢筋布置图的组成、内容和绘制六、钢屋架结构图的组成七、基础图的组成和绘制八、楼层结构平面图的主要内容和有关符号的含义第五章室内给、排水施工图一、室内给、排水施工图的组成二、建筑给水和建筑排水系统的组成主要设施的作用三、给排水平面图的主要内容四、给排水系统图的标注内容建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__垂直___尺寸和__标高___。

在建筑剖面图中应补充标注出房屋内部的一些标高，如__各层楼面_等。

2、结构平面图是表示建筑物_室外地面以上各层平面承重构件布置_的图样。

楼层结构平面图是采用楼面上方的一个_水平剖切面沿楼板面将房屋剖开后所作的楼层水平投影_来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成_条形_基础；柱下的基础做成_独立_基础。

4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸的编号。

5、钢筋混凝土是由_混凝土和钢筋组成的_复合材料。

钢筋的特点是_抗拉强度高_，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力__。

6、尺寸一般标注在图样轮廓线之外，不可与_图线_、__文字_及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__近_，尺寸线离最外轮廓线的距离一般不小于_10mm__。

7、有些物体内部形状复杂或层次较多，可用_阶梯_剖切。

对建筑物多层构造的部分可采用__分层__剖切。

8、指北针外圆用_细实_线绘制，圆的直径为__24mm_。

9、写出下列常用结构构件的代号名称：B_板_、QL__圈梁_、YP__雨篷_ 、GL_过梁_。

10、钢筋混凝土构件中的钢筋按其作用可分为_受力筋_、_箍筋_、_架立筋_、_分布筋_。

11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为_断面图_。

12、总平面图是用来表示整个建筑基地的总体布局,包括_新建房屋的位置、朝向及周围环境_等情况。

《国家制图标准》规定：总平面图的常用比例应为_1：500_，_1：1000_，_1：2000_。

13、总平面图中新建房屋的层数标注在_建筑物右上角_，一般低层、多层用_点数_表示，高层用_数字_表示。

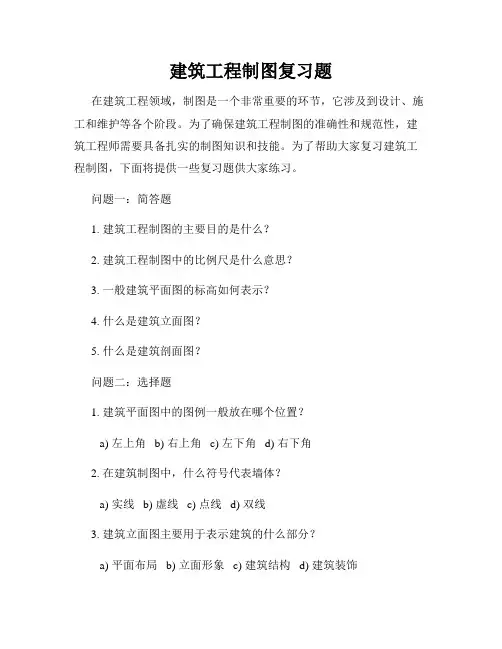

建筑工程制图复习题在建筑工程领域，制图是一个非常重要的环节，它涉及到设计、施工和维护等各个阶段。

为了确保建筑工程制图的准确性和规范性，建筑工程师需要具备扎实的制图知识和技能。

为了帮助大家复习建筑工程制图，下面将提供一些复习题供大家练习。

问题一：简答题1. 建筑工程制图的主要目的是什么？2. 建筑工程制图中的比例尺是什么意思？3. 一般建筑平面图的标高如何表示？4. 什么是建筑立面图？5. 什么是建筑剖面图？问题二：选择题1. 建筑平面图中的图例一般放在哪个位置？a) 左上角 b) 右上角 c) 左下角 d) 右下角2. 在建筑制图中，什么符号代表墙体？a) 实线 b) 虚线 c) 点线 d) 双线3. 建筑立面图主要用于表示建筑的什么部分？a) 平面布局 b) 立面形象 c) 建筑结构 d) 建筑装饰4. 建筑工程制图中的比例尺越大，表示什么？a) 信息越详细 b) 信息越简略 c) 尺寸越大 d) 尺寸越小5. 建筑施工图中常用的图样符号是什么？a) 字母和数字 b) 箭头和横线 c) 矩形和圆形 d) 菱形和三角形问题三：案例分析题现有一个建筑平面图，如下图所示：（这里可以插入一张建筑平面图的图片）请根据图纸上的信息回答以下问题：1. 图纸上标明的比例尺是1:100，如果实际墙体的长度为10米，那么在图纸上的绘制长度是多少？2. 图纸上的平面布局是否符合建筑功能要求？请简要说明。

3. 图纸上的标高和墙体材料是否符合规范要求？请简要说明。

问题四：绘图题请根据以下要求，绘制一个建筑剖面图：1. 比例尺：1:502. 建筑高度：12米3. 整个建筑的剖面包括楼层结构、墙体、门窗等。

（这里可以提供详细的绘图要求和要点，以文字说明的形式给出）以上就是建筑工程制图复习题的内容。

希望通过这些复习题，大家能够回顾和巩固建筑工程制图的相关知识，提高自己的制图能力。

祝大家考试顺利！。

《建筑工程制图》试题及参考答案《建筑工程制图》是建筑工程领域的一门基础课程，旨在培养学生掌握建筑工程制图的基本知识和技能，能够阅读和绘制建筑工程图纸。

下面是这门课程的试题及参考答案。

一、单项选择题1、下列哪个投影法不是工程图样中常用的？ A. 正投影法 B. 斜投影法 C. 轴测投影法 D. 透视投影法答案：D2、在建筑工程图纸中，下列哪个符号代表的是窗户？ A. ▭ B. Ⓒ C. ╳ D. dg 答案：B3、下列哪一条线型在建筑工程图纸中表示的是墙线？ A. 实线 B. 虚线 C. 点划线 D. 双点划线答案：A二、多项选择题1、下列哪些是建筑工程制图中的基本视图？ A. 正视图 B. 俯视图C. 左视图D. 轴测图答案：ABC2、在建筑工程图纸中，下列哪些符号代表的是门？ A. ⊕ B. 亞 C. renoer D. dg 答案：BCD三、简答题1、请简述建筑工程制图的基本原理和步骤。

答案：建筑工程制图的基本原理是投影法，即将三维空间的物体通过投影变换转换成二维平面图形。

制图的基本步骤包括确定绘图比例、绘制图形、标注尺寸和添加图框等。

2、请简述建筑工程图纸中常用的线型及其含义。

答案：建筑工程图纸中常用的线型有实线、虚线、点划线和双点划线。

实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线或对称线，双点划线表示相邻两部分的辅助线。

四、综合题请根据以下给定的建筑平面图，绘制出对应的立面图和剖面图。

答案：（在此处绘制对应的立面图和剖面图）参考试题及参考答案关键词：、机器学习、大数据、自动化、未来、挑战、机遇在21世纪，人类社会正面临着一次前所未有的科技革命，那就是以、机器学习、大数据和自动化等为代表的第四次工业革命。

这次革命不仅对传统行业和领域产生了深远的影响，还为各行各业带来了前所未有的挑战和机遇。

本文将就这些技术在未来可能带来的影响进行探讨。

首先，我们来看看人工智能和机器学习。

这两项技术常常被放在一起讨论，因为机器学习是人工智能的一个重要分支。

Label1《建筑制图与识图》复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。

2、剖切位置符号长度为6-10 mm，剖切投射方向符号长度为4-6 mm。

3、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图。

4、在建筑施工平面图中，横向定位轴线应用于建筑物开间，轴线编号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序Label2编写。

5、房屋结构施工图一般包括平面图、结构施工图、基础图。

6、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用虚线。

7、写出下列常用构件的代号名称：M 门、C窗、MC 门连窗、J基础、Z 柱、GL过梁。

8、在物体三个投影图之间存在的关系：长对正、宽相等、高齐平。

9、二级钢和三级钢符号分别为和。

10、在平面布置图上表示各构件尺寸和配筋的方式，分平面注写、列表注写、截面注写方式共三种。

一、填空题11、E号轴线之后附加的第212、指北针所绘圆的直径为24mm，指北针尾部宽度为3mm。

13、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图方式共三种。

14、一套建筑施工图一般包括建筑总平面图、平面图、立面图，剖面图、详图。

15、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸、轴线尺寸、细部尺寸16、房屋结构施工图的图样一般包括结构平面图和构件详图两种。

17、写出下列常用结构构件的代号名称：B板、L 梁、QL 圈梁、J基础、Z 柱、GL 过梁。

、18、在结构施工图上：4根直径为22的二级钢加密区间距为100，非加密区间距为200，直径为10的一级钢。

19、钢筋混凝土构件中的钢筋按其作用分为受力筋、架立筋、分布筋、箍筋。

20、柱的平法施工图系在柱平面布置图上采用列表注写或截面注写方式表达。

建筑制图（专升本）模拟作业真题题目及答案一、单选题(本部分共55题，每题1分，共55分)1、在土木工程图中有剖切位置符号及编号:，其对应图 2-2为（ )。

A.剖面图、向左投影B.剖面图、向右投影C.断面图、向左投影D.断面图、向右投影参考答案: D2、在重合断面图中，断面轮廓线应采用 ( ) 画出。

A.粗实线B.细实线C.中实线D.虚线参考答案: A3、A0号幅面的图纸其尺寸为（） mm.A.1189×841B.1000×800C.841×594D.594×420参考答案: A4、画图时，粗、细一档实线形形的线宽为（）A.2b、b 、0.5bB.b、0.5b 、0.25bC.b、0.5b 、0.35bD.1.2b 、0.6b 、0.3b参考答案: B5、在土建施工图中，材料图例表示( )。

A.混凝土B.钢筋混凝土C.砖D.三合土参考答案: C6、房屋施工图一般包括建筑施工图、结构施工图以及 ( )。

A.门窗施工图B.设备施工图C.装修详图D.模板详图参考答案: B7、在某一张建施图中，有详图索引其分母 4的含义为 ( C )。

A.图纸的图幅为 4 号B.详图所在图纸编号为 4C.被索引的图纸编号为 4D.详图(节点)的编号为 48、在结构平面图中，构件代号 TB 表示 ( ）A.平板B.阳台板C.预制多孔板D.楼梯板参考答案: D9、结构施工图一般包括施工说明、基础图、各层结构平面图以及 ( )。

A.设备图B.构件详图C.装修图D.门窗构造图参考答案: B10、钢筋混凝土梁详图常用的比例为（ )A.1 : 1、1 :2、1 : 5B.1 : 10、1 : 20、1 : 50C.1 : 100、1 : 150、1 : 200D.1 : 200、1 : 250、1 : 500参考答案: B11、在土建施工图中，尺寸线的线型为 ( )。

A.细实线B.粗实线C.细点划线D.中实线参考答案: A12、在土建工程图中，细点划线一般表示 ( )。

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

建筑工程制图复习题建筑工程制图是建筑学专业的一门基础课程，它通过绘制图纸的方式来表达建筑设计意图和技术要求，是建筑设计与施工的重要工具之一。

为了帮助大家复习建筑工程制图的知识，下面将提供一些复习题，希望对大家备考有所帮助。

一、选择题1. 图纸中常用的图形符号有：（）A. 圆形B.正方形C.三角形D. 全都有2. 标高尺的作用是：（）A. 测量建筑物的高度B. 绘制建筑物的标高线C. 记录建筑物的设计标高 D. 提供参考高度的工具3. 图纸上用来表示窗户的图形符号是：（）A. 斜线B. 实线方框C. 虚线方框D. 贴满颜色的方框4. 比例尺是用来表示图纸上各线段长度实际长度的比值关系的，其中"1:100"的比例尺表示：（）A. 图纸上的1cm表示实际长度为100mB. 图纸上的1cm表示实际长度为100cmC. 图纸上的1cm表示实际长度为1mD. 图纸上的1cm表示实际长度为1cm5. "立面图"是指：（）A. 建筑物从正面观察的图纸B. 建筑物从侧面观察的图纸C. 建筑物从俯视角度观察的图纸D. 建筑物从底面观察的图纸二、判断题1. 建筑工程制图的基本投影方法有平行投影和透视投影两种。

（）2. 效果图通过添加阴影效果来展示建筑物的外观效果。

（）3. 图纸比例尺是指图纸上各线段长度与实际长度的比值关系。

（）4. 建筑工程制图中的纵断面图是从上向下观察建筑物的剖面图。

（）5. 图纸上的标细尺寸是指最后装饰后的建筑物尺寸。

（）三、填空题1. 建筑工程制图的基本投影方法是__________。

2. 图纸上常用的标准图纸格式是__________。

3. 等轴测图有__________、__________和__________三种。

4. 图纸比例尺是用来表示图纸上各线段长度与__________的比值关系。

5. 平面图中表示窗户的图形符号是__________。

四、应用题1. 根据附图，标注图中A、B、C、D四个点的坐标。

建筑工程制图复习题答案一、选择题1. 建筑工程制图中，常用的比例尺有哪些？A. 1:1000B. 1:500C. 1:100D. 所有以上选项答案：D2. 建筑工程制图中，平面图的表示方法是什么？A. 垂直投影法B. 水平投影法C. 斜投影法D. 透视图法答案：B3. 在建筑工程制图中，建筑物的外墙厚度通常用哪种线型表示？A. 虚线B. 实线C. 点划线D. 双点划线答案：B4. 建筑工程制图中，以下哪个不是建筑平面图的内容？A. 墙体B. 门窗位置C. 楼梯D. 室内装修答案：D5. 建筑工程制图中，剖面图的作用是什么？A. 显示建筑物的平面布局B. 显示建筑物的立面效果C. 显示建筑物内部结构的垂直断面D. 显示建筑物的总高度答案：C二、填空题1. 建筑工程制图中，尺寸标注应遵循的原则是______、______、______。

答案：清晰、准确、规范2. 建筑工程制图中，轴线是用来确定建筑物______和______的基准线。

答案：位置、尺寸3. 建筑工程制图中，常用的图例包括______、______、______等。

答案：墙体、门窗、楼梯4. 建筑工程制图中，建筑平面图的绘制顺序通常是______、______、______。

答案：轴线、墙体、门窗5. 建筑工程制图中，建筑立面图的绘制应包括______、______、______等部分。

答案：外墙、门窗、屋顶三、简答题1. 简述建筑工程制图中剖面图与断面图的区别。

答案：剖面图是沿着建筑物的某个平面进行切割，显示切割面及两侧的内部结构；断面图则是沿着建筑物的某个线进行切割，显示该线的断面形状和结构。

2. 描述建筑工程制图中，建筑平面图、立面图和剖面图的相互关系。

答案：建筑平面图显示建筑物的水平布局，立面图显示建筑物的垂直外观，剖面图则显示建筑物的内部结构。

三者相互补充，共同构成了建筑物的完整视图。

四、计算题1. 如果在建筑平面图中，一个房间的长为10米，宽为5米，使用1:100的比例尺绘制，求房间在图纸上的尺寸。

《建筑制图》复习题一、单项选择题(共30分，每题2分。

注：下列各题备选项中，只有一项是正确的，请将所选答案序列号填入题目的括号内)：1.（D）GB规定，建筑工程图上标高及总平面图的尺寸单位是______。

A.米；B.分米；C.厘米；D.毫米2.（D）GB规定，建筑工程图的A2幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm3.（A）GB规定，建筑工程图的A3幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm4.（B）GB规定，建筑工程图的A4幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm5.（C）平行投影法按照投影线与投影面的关系可分为______。

A.中心投影法、正投影法；B.中心投影法、斜投影法C.正投影法、斜投影法；D.中心投影法、平行投影法6.（B）同一个物体的三个投影图之间具有的“三等”关系是______。

A.长对正、高平齐；B.长对正、高平齐、宽相等C.高平齐、宽相等；D.长对正、高相等、宽平齐7.（C）平面平行于投影面时，其投影是______。

A.直线；B.缩小的平面；C.反映实形的平面；D.积聚成一条斜线8.（B）在薄板板面标注板厚尺寸时，应在尺寸数字前加注符号______。

A.Δ；B.t；C.σ；D.β9.（D）长方体组合体投影图中线的含义是______。

A.棱角的投影；B.棱线的投影；C.面的积聚；D.棱线的投影及面的积聚10.（C）图样中_____________之比，称为比例。

建筑制图及识图模拟考试题与参考答案一、单选题（共43题，每题1分，共43分）1.梁编号KL5（3A）表示( )。

A、框架梁KL5共有3跨，其中一端有悬挑。

B、框架梁KL5共有5跨，其中两端有悬挑。

C、框架梁KL5共有4跨，其中一端有悬挑。

D、框架梁KL5共有4跨，其中两端有悬挑。

正确答案：A2.在杆件投影图的某B处用折断线断开,然后将断面图画于其中的画法称为( )A、局部断面图B、移出断面图C、中断断面图D、重合断面图正确答案：C3.定位轴线是表示结构位置的定位线，定位轴线尺寸应符合模数尺寸，也就是构件的( )。

A、实际尺寸B、构造尺寸C、标志尺寸D、精确尺寸正确答案：C4.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A5.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

B、高平齐C、宽相等D、长对正正确答案：D6.给水排水工程图“——RJ——”表示( ).A、热水给水管B、废水管C、生活水管D、污水管正确答案：A7.比例宜注写在图名的( )。

A、右侧B、下方C、中间D、左侧正确答案：A8.避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。

A、16mmB、10mmC、14mmD、12mm正确答案：D9.下面形体三面投影图，其水平投影缺少( )线。

A、一根B、四根C、三根D、两根正确答案：A10.7-9层的住宅属于( )B、高层C、中高层D、低层正确答案：C11.图样上的尺寸单位,除标高及总平面图以( )为单位外,其他必须以毫米为单位。

A、毫米B、米C、厘米D、分米正确答案：B12.下列说法正确的是( )A、当两个物体的正面投影相同，则这两个物体相同。

B、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体。

工程制图复习题(附答案)
一、简答题
1．简述平面体截交线的特点及基本作图方法。

2.结构施工图主要包括哪些内容？
3.试说明剖面图标注的包括哪些内容？如何标注？
4.简述在建筑平面图中如何标注门窗？
5.简述平面体与平面体相贯线的特点及基本作图方法。

6.简要说明下列图样中编号为①②③钢筋的直径、数量及作用。

7.简述绘制工程图样时如何选择和标注比例。

8.简述在工程图样中粗实线的用途。

9.简述投影面平行线的投影特性。

10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。

11.简述组合体尺寸标注的方法。

二、绘图题：
1.已知三棱柱的两个投影和棱面上折线 ABC 的水平投影，试作棱柱的侧面投影和折线 ABC 的其余两个投影。

1/ 17
2.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。

3.试在指定位置完成组合体的 1-1 半剖图和 2-2 全剖面图。

2/ 17
4.如图所示，已知五边形 ABCDE 的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
