TP4056为南京拓微集成电路有限公司推出的锂电池充电产品系列中的大电流充电产品。
具有最大电流1A，峰值电流1.1A，良好环境下甚至峰值1.2A的单节锂离子电池充电芯片。
客户在大电流具体使用中请注意一下几点：
注意在PCB板绘制时，电源输入和BAT输出端所接旁路电容须靠近芯片。
输入的电源电压。
电压电压空载在4.7-4.9V为佳。
考虑到一般的适配器、火牛输出都是5-5.5V，客户可以通过在芯片电源输入端串联肖特基
二极管，或者0.5欧姆左右的功率电阻来降压。
只要保证实际到芯
片的电压4.7-4.9，芯片的热功率损耗可以最小，不至于芯片过热温
度保护减小充电电流。
芯片采用的SOP8带散热片封装，请将散热片与PCB板连好，散热片可以接地或者悬空电位。
不可以接其他电位即可。
大面积的敷铜散热，
特别是没有阻焊层的散热效果更好。
测试说明：
客户可以使用容量较大的电池测试充电电流，并连接良好（注意导线不宜过细过长过细）。
电池电压控制在3.7V左右的典型电压，电流值建议直接通过输入可调电源读出。
如果需要接入电流表读数，请务必接在芯片电源输入端口。
不可接在电池端。
关于南京拓微TP4056 TP4057使用中常见的问题与解答Q1：TP4057的输入端电压到底是多少啊？A：由于是线性芯片，建议芯片全功率工作且不外加散热条件下输入电压在5.3V以内。
Q2：TP4057在输入端电压6V或者更高时，芯片温度很烫而且测量输入端电流时也没有标称之高，会不会损害芯片呢？A：因为安装此类TP4057芯片封装自身散耗热量值为0.5W左右，外加上pcb散热，同时锂电池充电平台大部分时间在3.9V以上，而且在基于线性芯片，在高压差输入、出时，会将其中压差散耗在芯片自身。
例如输入6V 电池电压在3.9V 单个TP4057在设置最多输出电流下所要承受的散耗热功率为(6V-3.9V)*0.5A=1.05W。
由于芯片自身有过温保护设计，当启动之后最直接的表现就是降低输出电流值，以此做到芯片的自身保护。
不建议长期这样使用，虽然芯片不会受损，但是充电效率大大降低。
解决方法是：1、可以在输入端串入耗散电阻2、降低输入端电压Q3：TP4057的截止电压是多少，可以改为充铁锂电池吗？A：也就是+-1%，不能改为充铁锂电池Q4：转灯绿灯了还会有涓流充电吗？有没有特殊情况在转绿灯之后还在充电？A：正常的TP4057转绿灯之后输出端就没有电流了。
有，在多芯片并联充电池，可能由于安装失误把截止电压过低的芯片放在了负责控制转灯电路的焊接位置上。
例如左边红圈里的那颗转灯截止电压在4.180V 右边紫圈那颗截止电压在4.200V，由于转灯控制有左边管理，转灯电压在4.180V 但是如果不马上拿下来，再"涓流"充一下电池电压还会上升。
所以在制作此类多路并联充电电路时这个情况是需要注意的。
Q5：TP4057充电电流能不能自由调节啊？因为充容量较小的电池需要。
A：完全可以，可以更改图中红框中电阻阻值Q6：TP4057输出端可以反接，那么输出端短路会怎样呢？A：TP4057输出端可以反接，但是建议输入、出端电压差值最好不要超过10V，这样有可能损坏芯片。
南京拓微集成电路有限公司TP4055特点·锂电池正负极反接保护；·高达500mA的可编程充电电流；·无需MOSFET、检测电阻器或隔离二极管；·用于单节锂离子电池·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；·可直接从USB端口给单节锂离子电池充电；·最高输入可达9V；·精度达到±1%的4.2V预设充电电压；·自动再充电；·1个充电状态开漏输出引脚；·C/10充电终止；·待机模式下的供电电流为40uA；·2.9V涓流充电；·软启动限制了浪涌电流；·采用5引脚SOT-23封装。
应用·充电座·蜂窝电话、PDA、MP3播放器·蓝牙应用典型应用500mA单节锂离子电池充电器绝对最大额定值·输入电源电压（V CC）：-0.3V～9V ·PROG：-0.3V～V CC+0.3V·BA T：-4.2V～7V·CHRG：-0.3V～10V·BA T短路持续时间：连续·BA T引脚电流：500mA·PROG引脚电流：800uA·最大结温：145℃·工作环境温度范围：-40℃～85℃·贮存温度范围：-65℃～125℃·引脚温度（焊接时间10秒）：260℃400mA电流完整的充电循环（600mAh）描述TP4055是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。
其SOT封装与较少的外部元件数目使得TP4055成为便携式应用的理想选择。
TP4055可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。
TP5000 TP4060 TP4056 充丰○R充电模块说明书(1v8)淘宝店:https:///TP5000 TP4060 TP4056 充电模块说明书本公司生产的充电模块, 均选用南京拓微集成电路有限公司原厂芯片, 核心电路设计按原厂设计,TP5000小板额外增加了电池接反保护电路。
小板均为黄色, 有1 USB公头和1个安装孔. 可以直接焊上一个USB公头(USB头安装在器件背面,如封面照片), 安装孔可以用来固定到散热器上。
充满亮蓝色LED指示灯, 充电中亮红色灯。
其他状态请参照芯片厂家说明文档。
淘宝购买链接: https:///item.htm?id=5219200897923种充电板参数对照表:TP4056 0.9A 5V 线性 很热 无,接反烧 不可 30mm X 16mmTP4060 0.75A 5V 线性 很热 有 不可 30mm X 16mmTP5000 2A 5V-9V 开关 会热 已加防接反 可以设置35mm X 16mm接反保护指充电输出端, 输入端正负极接反均会烧毁.设计风格如下:TP5000 充电模块使用开关电源技术, 充电效率高, 主芯片充电时会发少量发热, 源芯片没有电池接反保护, 模块输出加了接反保护电路。
能给4.2V的锂离子电池充电(默认设置), 也能给铁锂电池3.6V充电(R1电阻去掉), 不能直接用来测电池充电的安时数(AH)数, 但可以用来测瓦时(WH)数; 注意:加接USB头后,插入的电源(充电器,充电头) 应该要有2A或以上的供电能力。
使用了一体式密封电感, 钽电容。
最大特点是充电速度快! 适合充大容量电池\优质电池。
模块尺寸: 35mm X 16mm充电会发热, 很热, 输出接反会有保护。
只能给4.2V的锂离子电池充电, 可以配合其他表用来测电池充电的安时数(AH)数,也可以用来测瓦时(WH), 加接USB头后;注意:加接USB头后,插入的电源(充电器,充电头) 应该要有1A或以上的供电能力。

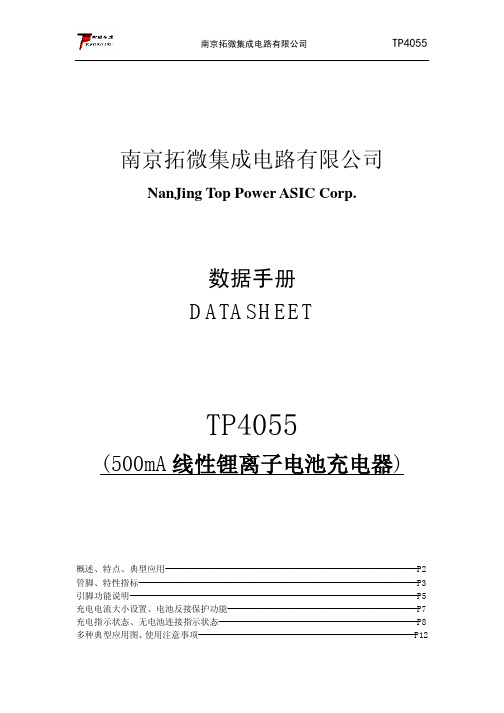

南京拓微集成电路有限公司TP4055南京拓微集成电路有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP4055(500mA线性锂离子电池充电器)概述、特点、典型应用-------------------------------------------------------------------------------------P2 管脚、特性指标----------------------------------------------------------------------------------------------P3 引脚功能说明-------------------------------------------------------------------------------------------------P5 充电电流大小设置、电池反接保护功能----------------------------------------------------------------P7 充电指示状态、无电池连接指示状态-------------------------------------------------------------------P8 多种典型应用图、使用注意事项-------------------------------------------------------------------------P12特点·锂电池正负极反接保护；·高达500mA的可编程充电电流；·无需MOSFET、检测电阻器或隔离二极管；·用于单节锂离子电池·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；·可直接从USB端口给单节锂离子电池充电；·最高输入可达9V；·精度达到±1%的4.2V预设充电电压；·自动再充电；·1个充电状态开漏输出引脚；·C/10充电终止；·待机模式下的供电电流为40uA；·2.9V涓流充电；·软启动限制了浪涌电流；·采用5引脚SOT-23封装。
南京拓微集成电路有限公司NanJing Top Power ASIC Corp.DATASHEET(TP (TP40544054线性锂离子电池充电器线性锂离子电池充电器))TP4054 线性锂离子电池充电器描述TP4054是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其SOT 封装与较少的外部元件数目使得TP4054成为便携式应用的理想选择。
TP4054可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。
热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4054将自动终止充电循环。
当输入电压（交流适配器或USB电源）被拿掉时，TP4054自动进入一个低电流状态，将电池漏电流降至2uA以下。
也可将TP4054置于停机模式，以而将供电电流降至45uA。
TP4054的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
特点·高达800mA的可编程充电电流；·无需MOSFET、检测电阻器或隔离二极管； ·用于单节锂离子电池、采用SOT23-5封装的完整线性充电器；·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；·直接从USB端口给单节锂离子电池充电；·精度达到±1%的4.2V预设充电电压；·用于电池电量检测的充电电流监控器输出； ·自动再充电；·充电状态输出引脚；·C/10充电终止；·待机模式下的供电电流为45uA；·2.9V涓流充电器件版本；·软启动限制了浪涌电流；·采用5引脚SOT-23封装。
TP4055(500mA线性锂离子电池充电器)特点·锂电池正负极反接保护；·高达500mA的可编程充电电流；·无需MOSFET、检测电阻器或隔离二极管；·用于单节锂离子电池·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；·可直接从USB端口给单节锂离子电池充电；·精度达到±1%的4.2V预设充电电压；·用于电池电量检测的充电电流监控器输出；·自动再充电；·1个充电状态开漏输出引脚；·C/10充电终止；·待机模式下的供电电流为40uA；·2.9V涓流充电器件版本；·软启动限制了浪涌电流；·采用5引脚SOT-23封装。
应用·充电座·蜂窝电话、PDA、MP3播放器·蓝牙应用典型应用500mA单节锂离子电池充电器绝对最大额定值·输入电源电压（V CC）：-0.3V～9V ·PROG：-0.3V～V CC+0.3V·BA T：-4.2V～7V·CHRG：-0.3V～10V·BA T短路持续时间：连续·BA T引脚电流：500mA·PROG引脚电流：800uA·最大结温：145℃·工作环境温度范围：-40℃～85℃·贮存温度范围：-65℃～125℃·引脚温度（焊接时间10秒）：260℃400mA电流完整的充电循环（700mAh）描述TP4055是一款完整的单节锂离子电池带电池正负极反接保护采用恒定电流/恒定电压线性充电器。
其SOT封装与较少的外部元件数目使得TP4055成为便携式应用的理想选择。
TP4055可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。
南京拓品微电子有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP4100/TP4101/TP4102 (1000mA/500mA/1000mA线性锂电池充电、放电保护芯片)特点·首创5V电源反接保护；·兼容大小3mA-1000mA的可编程充电电流；·锂电池正负极反接保护；·涓流-恒定电流-恒定电压三段式充电；·充电模式电源功率自适应；·精度达到±1%的4.2V预设充电电压；·最高输入可达8V；·20%恒流预充电；·C/10充电终止；·充电待机模式下的电源电流80uA，·放电模式下BAT待机电流4uA；·电池2.6V欠压保护停机，充电自恢复；·过充保护，输出短路保护，输出过流保护；·保护后，8秒后自恢复；·多种封装DFN3*3-8/TSOT23-6/DFN2*2-8。
应用·微型锂电池设备·可穿戴、高集成度锂电池设备·锂电池便携设备等典型应用TP4100单节锂离子电池1A充电电路绝对最大额定值·输入电源电压（VCC）：-5.5V～9V ·PROG：-0.3V～VCC+0.3V·BAT：-4.2V～9V·CHRG：-0.3V～9V·BAT短路持续时间：连续·BAT引脚电流：1200mA·PROG引脚电流：1500uA·最大结温：145℃·工作环境温度范围：-40℃～85℃·贮存温度范围：-65℃～125℃·引脚温度（焊接时间10秒）：260℃1A电流完整的充电循环（1000mAh）描述TP4100/TP4101/TP4102是一款完整的单节锂离子电池充电管理、放电保护芯片，首创5V电源正负极反接保护，带电池正负极反接保护，兼容大小3mA-1000mA充电电流。
南京拓微集成电路有限公司TP4057特点·锂电池正负极反接保护；·高达500mA的可编程充电电流；·无需MOSFET、检测电阻器或隔离二极管；·用于单节锂离子电池·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；·可直接从USB端口给单节锂离子电池充电；·精度达到±1%的4.2V预设充电电压；·最高输入可达9V；·自动再充电；·2个充电状态开漏输出引脚；·C/10充电终止；·待机模式下的供电电流为40uA；·2.9V涓流充电器件版本；·软启动限制了浪涌电流；·采用6引脚SOT-23封装。
应用·充电座·蜂窝电话、PDA、MP3播放器·蓝牙应用典型应用500mA单节锂离子电池充电器绝对最大额定值·输入电源电压（V CC）：-0.3V～9V ·PROG：-0.3V～V CC+0.3V·BA T：-4.2V～7V·CHRG：-0.3V～10V·BA T短路持续时间：连续·BA T引脚电流：500mA·PROG引脚电流：800uA·最大结温：145℃·工作环境温度范围：-40℃～85℃·贮存温度范围：-65℃～125℃·引脚温度（焊接时间10秒）：260℃400mA电流完整的充电循环（600mAh）描述TP4057一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。
其SOT封装与较少的外部元件数目使得TP4057便携式应用的理想选择。
TP4057可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。
南京拓微集成电路有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP51002A开关降压8.4V/4.2V锂电池充电器芯片概述TP5100是一款开关降压型双节8.4V/单节4.2V 锂电池充电管理芯片。
其QFN16超小型封装与简单的外围电路，使得TP5100非常适用于便携式设备的大电流充电管理应用。
同时，TP5100内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控。
TP5100具有5V-9V 输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A 。
TP5100采用频率400kHz 的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。
TP5100内置功率PMOSFET 、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。
特性■ 双/单节8.4V/4.2V 锂电池充电 ■ 内置功率MOSFET,开关型工作模式， 器件发热少，外围简单 ■ 可编程充电电流，0.1A--2A ■ 可编程预充电电流，20%--100% ■ 红绿LED 充电状态指示 ■ 芯片温度保护，过流保护，欠压保护 ■ 电池温度保护、电池短路保护 ■ 开关频率400KHz ，可用电感4.7uH-22uH ■ PWR_ON-电源、电池供电切换控制 ■ 小于1％的充电电压控制精度 ■ 涓流、恒流、恒压三段充电，保护电池 ■ 采用QFN16 4mm*4mm 超小型封装绝对最大额定值■ 静态输入电源电压（VIN ）：10V ■ BA T ：0V ～9V ■ BA T 短路持续时间：连续■ 最大结温：120℃ ■ 工作环境温度范围：-20℃～85℃ ■ 贮存温度范围：-30℃～125℃ ■ 引脚温度（焊接时间10秒）：260℃ 应用 ■ 便携式设备、各种充电器 ■ 智能手机、PDA 、移动蜂窝电话 ■ MP4、MP5播放器、平板电脑 ■ 航模 ■ 电动工具 ■ 对讲机典型应用VINBATTP5100CHRG STDBY LXVSVIN=9V10uF1K1415 1. 4. 5. 162. 3897GND TS 1110u F10uHRs=0.06710u FVS 8.4V 2SLiG RCSR N T CR 1VREG RTRICK0.1uF1012130.1uF0.1u F0.1u FPWR_ON-6BAT+S S 34R 250K图1 TP5100为8.4V 双节锂离子电池1.5A 充电应用示意图VINBATTP5100CHRG STDBY LXVSVIN=5-9V10uF1K1415 1. 4. 5. 162. 3897GND TS 1110u F10uHRs=0.06710u FVS 4.2V LiG RCSR N T CVREG RTRICK0.1uF1012130.1uF0.1u F0.1u FPWR_ON-6BAT+S S 34R 1R 250K图2 TP5100为4.2V 单节锂离子电池1.5A 充电应用示意图封装/订购信息16引脚4mm*4mmQFN16封装顶视图（散热片接地）订单型号 TP5100-QFN16器件标记 TP5100 实物图片TP5100功能方框图图3 TP5100功能框图电特性表1 TP5100电特性能参数凡注●表示该指标适合8.4V 、4.2V 模式，否则仅指8.4V ，T A =25℃，VIN=9V ，除特别注明。
南京拓微集成电路有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP5000X(2A开关型4.2/4.35V锂电池充电器)概述TP5000X是一款开关降压型单节锂电池充电管理芯片。
