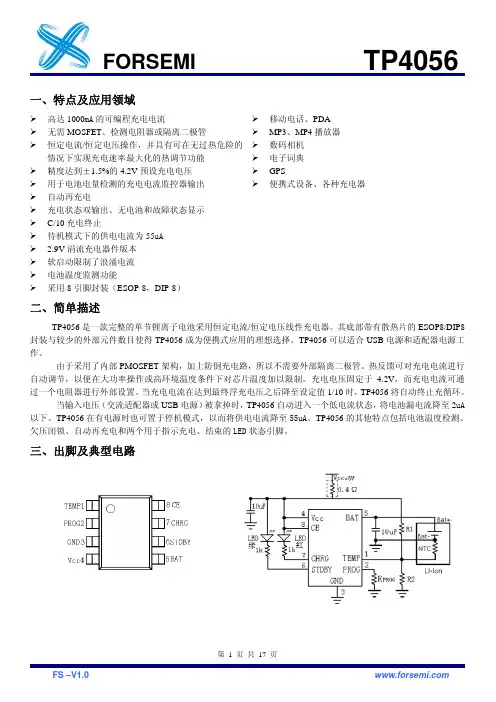

TP4056数据手册2013Version 1.1描述TP4056是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。
其底部带有散热片的SOP8封装与较少的外部元件数目使得成为便携式应用的理想选择。
可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V，精度可达±1.0%；而充电电流可通过一个电阻器进行外部设置，最大充电电流可达1.5A。
当充电电流在达到最终浮充电压之后降至设定值1/10时，将自动终止充电循环。
当输入电压（交流适配器或USB电源）被拿掉时，自动进入一个低电流状态，将电池漏电流降至2uA以下。
在有电源时也可置于停机模式，以而将供电电流降至55uA。
的其他特点包括电池温度检测、欠压闭锁、自动再充电、2.9V涓流充电和两个用于指示充电、结束的LED状态引脚。
特点• 锂电池正负极反接保护• 高达1500 mA的可编程充电电流• 无需MOSFET、检测电阻器或隔离二极管• 用于单节锂离子电池、采用SOP封装的完整线性充电器•恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能•精度达到±1.0%的4.2V预设充电电压•用于电池电量检测的充电电流监控器输出•自动再充电•充电状态双输出、无电池和故障状态指示•C/10 充电终止•待机模式下的供电电流为55uA；绝对最大额定值• 输入电源电压（VCC）：-0.3V～8V • PROG：-0.3V～VCC+0.3V• BAT：-4.2V～7V• CHRG：-0.3V～10V• STDBY：-0.3V～10V• TEMP：-0.3V～10V• CE：-0.3V～10V• BAT 短路持续时间：连续• BAT 引脚电流：1.8A• PROG 引脚电流：1.8mA• 最大结温：145℃• 工作环境温度范围：-40℃～85℃• 贮存温度范围：-65℃～125℃•引脚温度（焊接时间10 秒）：260℃•2.9V涓流充电器件版本• 电池温度监测功能•软启动限制了浪涌电流•采用8脚SOP-PP封装应用•移动电话、PDA；•MP3、MP4播放器；•数码相机、电子词典；•GPS；•便携式设备、各种充电器完整的充电循环（1000mAh电池）TP4056TP4056TP4056 TP4056TP4056TP4056典型应用TP4056封装/订购信息TP4056TP4056TP4056电特性凡表注•表示该指标适合整个工作温度范围，否则仅指T A=25℃，V CC =5V，除非特别注明。
TP4056数据手册DATASHEETTP4056TP4056线性锂离子电池充电器))(1A线性锂离子电池充电器应用·移动电话、PDA ·MP3、MP4播放器 ·数码相机 ·电子词典 ·GPS·便携式设备、各种充电器描述 TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。
TP4056可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V ，而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。
当输入电压（交流适配器或USB 电源）被拿掉时，TP4056自动进入一个低电流状态，将电池漏电流降至2uA 以下。
TP4056在有电源时也可置于停机模式，以而将供电电流降至55uA 。
TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。
特点 ·高达1000mA 的可编程充电电流 ·无需MOSFET 、检测电阻器或隔离二极管 ·用于单节锂离子电池、采用SOP 封装的完整线性充电器 ·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能·精度达到±1.5%的4.2V 预设充电电压·用于电池电量检测的充电电流监控器输出·自动再充电·充电状态双输出、无电池和故障状态显示·C/10充电终止·待机模式下的供电电流为55uA·2.9V涓流充电器件版本 ·软启动限制了浪涌电流·电池温度监测功能 ·采用8引脚SOP-PP 封装。
4056充电芯片是一种常用的充电管理芯片，它主要用于锂电池的充电控制。
它的工作原理如下：
1. 输入电源检测：4056芯片会检测输入电源的电压是否在合适的范围内，一般为4.5V到5.5V之间。
如果电压不在范围内，芯片会停止充电。
2. 锂电池检测：4056芯片会检测连接的锂电池的电压是否在合适的范围内，一般为2.5V到4.2V之间。
如果电压不在范围内，芯片会停止充电。
3. 充电控制：4056芯片会根据输入电源和锂电池的状态来控制充电过程。
当输入电源电压在合适范围内，且锂电池电压低于设定的充电电压时，芯片会开启充电开关，将电流通过充电电路流入锂电池。
当锂电池电压达到设定的充电电压时，芯片会关闭充电开关，停止充电。
4. 温度保护：4056芯片还具有温度保护功能，当芯片温度超过一定的阈值时，芯片会停止充电，以防止过热损坏。
总结起来，4056充电芯片通过检测输入电源和锂电池的状态来控制充电过程，保证充电的安全和稳定性。

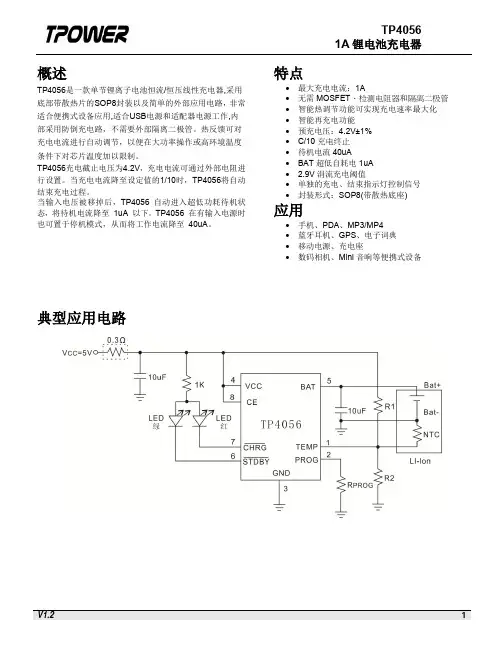

概述TP4056是一款单节锂离子电池恒流/恒压线性充电器,采用底部带散热片的SOP8封装以及简单的外部应用电路，非常适合便携式设备应用,适合USB 电源和适配器电源工作,内部采用防倒充电路，不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
TP4056充电截止电压为4.2V ，充电电流可通过外部电阻进行设置。
当充电电流降至设定值的1/10时，TP4056将自动结束充电过程。
当输入电压被移掉后，TP4056自动进入超低功耗待机状态，将待机电流降至 1uA 以下。
TP4056 在有输入电源时也可置于停机模式，从而将工作电流降至 40uA 。
特点∙ 最大充电电流：1A∙ 无需MOSFET 、检测电阻器和隔离二极管 ∙ 智能热调节功能可实现充电速率最大化 ∙ 智能再充电功能∙ 预充电压：4.2V±1% ∙ C/10充电终止 ∙ 待机电流40uA∙ BAT 超低自耗电1uA ∙ 2.9V 涓流充电阈值∙ 单独的充电、结束指示灯控制信号 ∙封装形式：SOP8(带散热底座)应用∙ 手机、PDA 、MP3/MP4∙ 蓝牙耳机、GPS 、电子词典 ∙移动电源、充电座∙数码相机、Mini 音响等便携式设备典型应用电路管脚SOP8-PP 定购信息极限参数（注1）注1电气参数（注2，3）注3：规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。
内部框图工作原理TP4056是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达1A，不需要另加阻流二极管和电流检测电阻。
TP4056包含两个漏极开路输出的状态指示端，充电状态指示输出端CHRG和充电完成指示输出端STDBY 。
充电时管脚CHRG输出低电平，表示充电正在进行。
如果电池电压低于2.9V，TP4056用小电流对电池进行预充电。
概述TP4056是一款单节锂离子电池恒流/恒压线性充电器,采用底部带散热片的SOP8封装以及简单的外部应用电路，非常适合便携式设备应用,适合USB 电源和适配器电源工作,内部采用防倒充电路，不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
TP4056充电截止电压为4.2V ，充电电流可通过外部电阻进行设置。
当充电电流降至设定值的1/10时，TP4056将自动结束充电过程。
当输入电压被移掉后，TP4056自动进入超低功耗待机状态，将待机电流降至 1uA 以下。
TP4056 在有输入电源时也可置于停机模式，从而将工作电流降至 40uA 。
特点∙ 最大充电电流：1A∙ 无需MOSFET 、检测电阻器和隔离二极管 ∙ 智能热调节功能可实现充电速率最大化 ∙ 智能再充电功能 ∙ 预充电压：4.2V±1% ∙ C/10充电终止 ∙ 待机电流40uA∙ BAT 超低自耗电1uA ∙ 2.9V 涓流充电阈值∙ 单独的充电、结束指示灯控制信号 ∙封装形式：SOP8(带散热底座)应用∙ 手机、PDA 、MP3/MP4∙ 蓝牙耳机、GPS 、电子词典 ∙移动电源、充电座∙数码相机、Mini 音响等便携式设备典型应用电路管脚SOP8-PP定购信息封装定购型号包装形式产品正印SOP8-PP TP4056 Tape and Reel TP4056极限参数（注1）符号参数额定值单位VCC 输入电源电压-0.3~7 VPROG PROG脚电压-0.3~0.3 VBAT BAT脚电压-0.3~7 VCHRG CHRG脚电压-0.3~7 VSTDBY STDBY脚电压-0.3~7 VTEMP TEMP脚电压-0.3~7 VCE CE脚电压-0.3~7 V T BAT_SHT BAT脚短路持续时间连续-I BAT BAT脚电流1400 mAI PROG PROG脚电流1400 uAT OP工作环境温度-40~85 ℃T STG储存温度-65~125 ℃ESD HBM 2000 V MM 200 V注1：最大极限值是指超出该工作范围芯片可能会损坏。
tp4056锂电池充电模块原理--文档内容仅供参考电路组成：TP4056锂电池充电模块通常由以下几个关键组件组成：TP4056芯片：这是充电管理芯片，负责控制充电过程和保护电池免受过充、过放和过流等问题的影响。
电流感测电阻：这个电阻用来监测电池充电和放电的电流，以便TP4056能够根据需要进行调整。
电池接口：用于连接锂电池的接口，通常包括正极和负极。
充电指示灯：一个LED指示灯，显示充电状态，例如充电中或充满。
电池温度感测电阻（部分模块）：一些高级模块可能会具有温度感测功能，以避免在极端温度下充电。
充电过程步骤：以下是TP4056锂电池充电模块的充电过程的各个步骤：恒流充电阶段：当连接电池并施加电源，TP4056开始以预设的恒定电流（通常为充电电流）向电池充电。
电流感测电阻监测充电电流并将信息反馈给TP4056芯片。
恒压充电阶段：当电池电压逐渐上升，达到预设的充电电压（通常是锂电池的标准电压，如4.2V），TP4056进入恒压充电阶段。
在这个阶段，芯片会尽量保持电池电压在充电电压附近，同时逐渐降低充电电流，以避免过充。
滴电充电阶段：当电池电压达到充电电压后，充电电流会进一步减小，以便将电池充满并确保没有过充。
此时，充电电流可能会降低到一个极小的值，以保持电池充满状态。
充电完成：当电池电压稳定在充电电压处一段时间，并且充电电流几乎为零时，充电被视为完成。
此时，充电指示灯可能会改变状态，表示电池已充满。
保护功能： TP4056芯片具有保护功能，当出现过充、过放、过流、过温等异常情况时，它会切断充电电源，保护电池和电路安全。
总之，TP4056锂电池充电模块通过恒流充电、恒压充电和滴电充电阶段，以及各种保护功能，有效地管理锂电池的充电过程，确保电池的安全充满。
这对于保护电池寿命和使用安全非常重要。
