TP4056数据手册2013Version 1.1描述TP4056是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。
其底部带有散热片的SOP8封装与较少的外部元件数目使得成为便携式应用的理想选择。
可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V，精度可达±1.0%；而充电电流可通过一个电阻器进行外部设置，最大充电电流可达1.5A。
当充电电流在达到最终浮充电压之后降至设定值1/10时，将自动终止充电循环。
当输入电压（交流适配器或USB电源）被拿掉时，自动进入一个低电流状态，将电池漏电流降至2uA以下。
在有电源时也可置于停机模式，以而将供电电流降至55uA。
的其他特点包括电池温度检测、欠压闭锁、自动再充电、2.9V涓流充电和两个用于指示充电、结束的LED状态引脚。
特点• 锂电池正负极反接保护• 高达1500 mA的可编程充电电流• 无需MOSFET、检测电阻器或隔离二极管• 用于单节锂离子电池、采用SOP封装的完整线性充电器•恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能•精度达到±1.0%的4.2V预设充电电压•用于电池电量检测的充电电流监控器输出•自动再充电•充电状态双输出、无电池和故障状态指示•C/10 充电终止•待机模式下的供电电流为55uA；绝对最大额定值• 输入电源电压（VCC）：-0.3V～8V • PROG：-0.3V～VCC+0.3V• BAT：-4.2V～7V• CHRG：-0.3V～10V• STDBY：-0.3V～10V• TEMP：-0.3V～10V• CE：-0.3V～10V• BAT 短路持续时间：连续• BAT 引脚电流：1.8A• PROG 引脚电流：1.8mA• 最大结温：145℃• 工作环境温度范围：-40℃～85℃• 贮存温度范围：-65℃～125℃•引脚温度（焊接时间10 秒）：260℃•2.9V涓流充电器件版本• 电池温度监测功能•软启动限制了浪涌电流•采用8脚SOP-PP封装应用•移动电话、PDA；•MP3、MP4播放器；•数码相机、电子词典；•GPS；•便携式设备、各种充电器完整的充电循环（1000mAh电池）TP4056TP4056TP4056 TP4056TP4056TP4056典型应用TP4056封装/订购信息TP4056TP4056TP4056电特性凡表注•表示该指标适合整个工作温度范围，否则仅指T A=25℃，V CC =5V，除非特别注明。
TP4056为南京拓微集成电路有限公司推出的锂电池充电产品系列中的大电流充电产品。
具有最大电流1A，峰值电流1.1A，良好环境下甚至峰值1.2A的单节锂离子电池充电芯片。
客户在大电流具体使用中请注意一下几点：
注意在PCB板绘制时，电源输入和BAT输出端所接旁路电容须靠近芯片。
输入的电源电压。
电压电压空载在4.7-4.9V为佳。
考虑到一般的适配器、火牛输出都是5-5.5V，客户可以通过在芯片电源输入端串联肖特基
二极管，或者0.5欧姆左右的功率电阻来降压。
只要保证实际到芯
片的电压4.7-4.9，芯片的热功率损耗可以最小，不至于芯片过热温
度保护减小充电电流。
芯片采用的SOP8带散热片封装，请将散热片与PCB板连好，散热片可以接地或者悬空电位。
不可以接其他电位即可。
大面积的敷铜散热，
特别是没有阻焊层的散热效果更好。
测试说明：
客户可以使用容量较大的电池测试充电电流，并连接良好（注意导线不宜过细过长过细）。
电池电压控制在3.7V左右的典型电压，电流值建议直接通过输入可调电源读出。
如果需要接入电流表读数，请务必接在芯片电源输入端口。
不可接在电池端。
TP4056数据手册DATASHEETTP4056TP4056线性锂离子电池充电器))(1A线性锂离子电池充电器应用·移动电话、PDA ·MP3、MP4播放器 ·数码相机 ·电子词典 ·GPS·便携式设备、各种充电器描述 TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。
TP4056可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V ，而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。
当输入电压（交流适配器或USB 电源）被拿掉时，TP4056自动进入一个低电流状态，将电池漏电流降至2uA 以下。
TP4056在有电源时也可置于停机模式，以而将供电电流降至55uA 。
TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。
特点 ·高达1000mA 的可编程充电电流 ·无需MOSFET 、检测电阻器或隔离二极管 ·用于单节锂离子电池、采用SOP 封装的完整线性充电器 ·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能·精度达到±1.5%的4.2V 预设充电电压·用于电池电量检测的充电电流监控器输出·自动再充电·充电状态双输出、无电池和故障状态显示·C/10充电终止·待机模式下的供电电流为55uA·2.9V涓流充电器件版本 ·软启动限制了浪涌电流·电池温度监测功能 ·采用8引脚SOP-PP 封装。
TP5000 TP4060 TP4056 充丰○R充电模块说明书(1v8)淘宝店:https:///TP5000 TP4060 TP4056 充电模块说明书本公司生产的充电模块, 均选用南京拓微集成电路有限公司原厂芯片, 核心电路设计按原厂设计,TP5000小板额外增加了电池接反保护电路。
小板均为黄色, 有1 USB公头和1个安装孔. 可以直接焊上一个USB公头(USB头安装在器件背面,如封面照片), 安装孔可以用来固定到散热器上。
充满亮蓝色LED指示灯, 充电中亮红色灯。
其他状态请参照芯片厂家说明文档。
淘宝购买链接: https:///item.htm?id=5219200897923种充电板参数对照表:TP4056 0.9A 5V 线性 很热 无,接反烧 不可 30mm X 16mmTP4060 0.75A 5V 线性 很热 有 不可 30mm X 16mmTP5000 2A 5V-9V 开关 会热 已加防接反 可以设置35mm X 16mm接反保护指充电输出端, 输入端正负极接反均会烧毁.设计风格如下:TP5000 充电模块使用开关电源技术, 充电效率高, 主芯片充电时会发少量发热, 源芯片没有电池接反保护, 模块输出加了接反保护电路。
能给4.2V的锂离子电池充电(默认设置), 也能给铁锂电池3.6V充电(R1电阻去掉), 不能直接用来测电池充电的安时数(AH)数, 但可以用来测瓦时(WH)数; 注意:加接USB头后,插入的电源(充电器,充电头) 应该要有2A或以上的供电能力。
使用了一体式密封电感, 钽电容。
最大特点是充电速度快! 适合充大容量电池\优质电池。
模块尺寸: 35mm X 16mm充电会发热, 很热, 输出接反会有保护。
只能给4.2V的锂离子电池充电, 可以配合其他表用来测电池充电的安时数(AH)数,也可以用来测瓦时(WH), 加接USB头后;注意:加接USB头后,插入的电源(充电器,充电头) 应该要有1A或以上的供电能力。

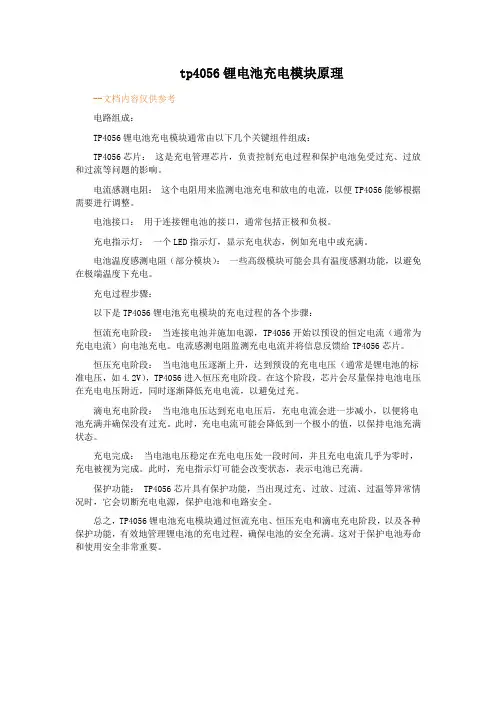

4056充电芯片是一种常用的充电管理芯片，它主要用于锂电池的充电控制。
它的工作原理如下：
1. 输入电源检测：4056芯片会检测输入电源的电压是否在合适的范围内，一般为4.5V到5.5V之间。
如果电压不在范围内，芯片会停止充电。
2. 锂电池检测：4056芯片会检测连接的锂电池的电压是否在合适的范围内，一般为2.5V到4.2V之间。
如果电压不在范围内，芯片会停止充电。
3. 充电控制：4056芯片会根据输入电源和锂电池的状态来控制充电过程。
当输入电源电压在合适范围内，且锂电池电压低于设定的充电电压时，芯片会开启充电开关，将电流通过充电电路流入锂电池。
当锂电池电压达到设定的充电电压时，芯片会关闭充电开关，停止充电。
4. 温度保护：4056芯片还具有温度保护功能，当芯片温度超过一定的阈值时，芯片会停止充电，以防止过热损坏。
总结起来，4056充电芯片通过检测输入电源和锂电池的状态来控制充电过程，保证充电的安全和稳定性。
概述TP4056是一款单节锂离子电池恒流/恒压线性充电器,采用底部带散热片的SOP8封装以及简单的外部应用电路，非常适合便携式设备应用,适合USB 电源和适配器电源工作,内部采用防倒充电路，不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
TP4056充电截止电压为4.2V ，充电电流可通过外部电阻进行设置。
当充电电流降至设定值的1/10时，TP4056将自动结束充电过程。
当输入电压被移掉后，TP4056自动进入超低功耗待机状态，将待机电流降至 1uA 以下。
TP4056 在有输入电源时也可置于停机模式，从而将工作电流降至 40uA 。
特点∙ 最大充电电流：1A∙ 无需MOSFET 、检测电阻器和隔离二极管 ∙ 智能热调节功能可实现充电速率最大化 ∙ 智能再充电功能∙ 预充电压：4.2V±1% ∙ C/10充电终止 ∙ 待机电流40uA∙ BAT 超低自耗电1uA ∙ 2.9V 涓流充电阈值∙ 单独的充电、结束指示灯控制信号 ∙封装形式：SOP8(带散热底座)应用∙ 手机、PDA 、MP3/MP4∙ 蓝牙耳机、GPS 、电子词典 ∙移动电源、充电座∙数码相机、Mini 音响等便携式设备典型应用电路管脚SOP8-PP 定购信息极限参数（注1）注1电气参数（注2，3）注3：规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。
内部框图工作原理TP4056是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达1A，不需要另加阻流二极管和电流检测电阻。
TP4056包含两个漏极开路输出的状态指示端，充电状态指示输出端CHRG和充电完成指示输出端STDBY 。
充电时管脚CHRG输出低电平，表示充电正在进行。
如果电池电压低于2.9V，TP4056用小电流对电池进行预充电。
