井下工具磨铣类工具

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

修井作业中的磨铣工艺牟刚 ,王文有 ,李英(大庆油田有限责任公司第四采油厂)摘要：在杏北油田套损井数增多、套损形式复杂、套损程度多样的情况下，井下作业中修井的工作量和难度也随之增加。

由以往的简单打捞落物、胀管整形，发展到目前的复杂解卡打捞、胀管器整形和滚珠整形并用，由简单的磨铣套管毛刺到目前的磨铣掉整段套管并实现密封加固。

本文在修井中磨铣实践的基础上，从磨铣工艺、磨铣管柱、磨鞋类型、运用操作等方面介绍了磨铣工艺，对一些经验进行了总结，给今后的工作提供了参考。

关键词：修井；磨铣工艺1前言杏北油田开发35年以来，已累计产原油2亿4千多万t，采出程度也接近50% 。

由于各种地质因素和工程因素的综合影响，在目前已投产的6 000多口油水井中，已累计发现套损井1 800多口井，套管损坏占投产井的近30% ，严重影响和制约着油田开发方案的实施。

同时在套损井中存在套损通径小、多点损坏和套管弯曲等特点，给修井作业造成了很大的难度，使得修井技术从以往的打捞落物、胀管整形等发展到了目前的复杂解卡打捞、小通径套损井扩径、密封加固等比较先进的修井工艺技术。

在这些修井工艺技术中，磨铣工艺实施的好坏直接影响着修井作业的进度和质量。

2 磨铣工艺的选择在修整套损点的技术中磨铣工艺不是第一选择，对于一般的套损点应当先考虑胀管器胀管整形或者使用滚珠整形器对变形套管进行碾压整形，因为磨铣工艺对套管损害比较轻。

使用磨铣工艺是在其他整形扩径方法不见效后的修井方法，而且是一种破坏性的方法。

所以在使用磨铣工艺的同时，一定要有套管保护措施，即连接合适的扶正器和钻铤去增大下部钻具的刚度来有效减少侧斜力，对扶正钻具和保护套管都会有非常有效的作用。

但是对于一些套管变径小或者错断的井以及需要进行密封加固的井应该实施磨铣工艺，因为这样的井胀管器整形存在着使用级数多、工期长、修整后容易反弹的情况，而磨铣工艺则具有修整效果好、不易反弹的优点，对水泥环的损坏也相对小些。

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—921 名称公锥备注2 型号 GZ—NC31（△）3 技术规范参数 1.规范：∮105mm×∮25mm×∮80mm×1110mm2.连接螺纹：NC31 规范不同打捞管柱不同4 主要结构它是长锥形整体结构，可分成接头和打捞丝扣两部分5 技术性能要求 1、打捞螺纹表面硬度：HRC60—652、冲击韧性≥58.8J/cm2,3、抗拉极限≥932KN6 用途及使用范围专门从落物内孔进行造扣打捞，在∮140mm套管内打捞∮30mm—∮75mm带接箍油管和钻杆7 原理当公锥进入落物内孔之后，加以适当的钻压并转动钻具，迫使打捞丝扣挤压吃入落鱼内壁进行造扣，当所造扣能承受一定拉力和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞出母锥SY5115--921 名称母锥备注2 型号 MZ—NC313 技术规范参数 1、规范：∮114mm×∮97mm×∮62mm×720mm2、连接扣型NC31 规范不同打捞管径不相同4 主要结构它是长筒型整体结构，由接头、本体两部分组成5 技术性能要求 1、打捞螺纹表面硬度HRC=60--652、冲击韧性≥543、抗拉极限≥932kN6 用途及使用范围专门从落物处壁进行造扣打捞的工具，在∮140mm套管内打捞∮92mm—∮67mm管、杆落物7 原理当落物进入母锥之后，加适当钻压，并转动钻具迫使打捞丝扣挤压吃入落物外壁进行造扣，当所造扣能承受一定拉力和扭距时，则可采取上提或倒扣办法将落物或部分捞出滑块捞矛SY/T5069—20001 名称滑块捞矛备注2 型号 LM—D105×73×800 D—代表单滑块S—代表双滑块DSO—代表单滑块带水眼NSO—代表三滑块引—代表引鞋筒的滑块规范不同所捞管柱不同3 技术规范参数 1、规范：∮105mm×800mm2、连接螺纹：NC313、打捞内径：∮58mm～∮62mm4 主要结构上接头、矛杆、滑牙块、锁块、螺钉5 技术性能要求许用拉力440KN6 用途及使用范围它是从鱼腔内进行打捞的工具，在∮140mm套管内打捞∮73mm带接箍油管7 原理当滑块进入鱼腔内后，滑块依靠自重向下滑动，使其打捞尺寸加大，直至与鱼腔内壁接触为止，上提矛杆时，斜面向上运动所产生的径向分力迫使滑块咬入落物内壁抓住落物。

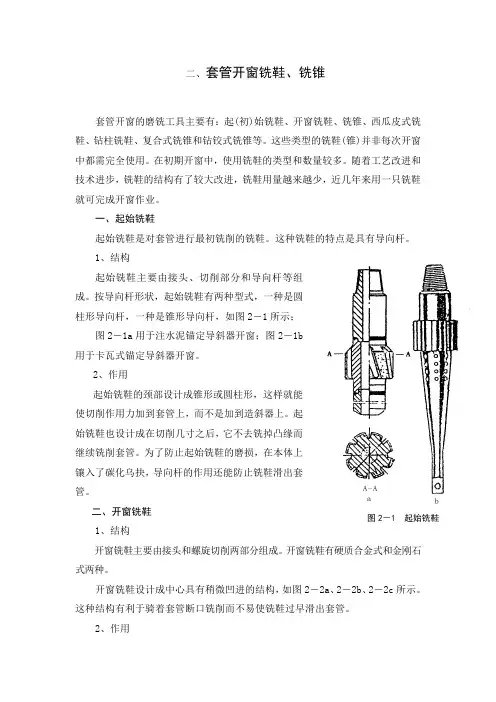

二、套管开窗铣鞋、铣锥套管开窗的磨铣工具主要有：起(初)始铣鞋、开窗铣鞋、铣锥、西瓜皮式铣鞋、钻柱铣鞋、复合式铣锥和钻铰式铣锥等。

这些类型的铣鞋(锥)并非每次开窗中都需完全使用。

在初期开窗中，使用铣鞋的类型和数量较多。

随着工艺改进和技术进步，铣鞋的结构有了较大改进，铣鞋用量越来越少，近几年来用一只铣鞋就可完成开窗作业。

一、起始铣鞋起始铣鞋是对套管进行最初铣削的铣鞋。

这种铣鞋的特点是具有导向杆。

1、结构起始铣鞋主要由接头、切削部分和导向杆等组成。

按导向杆形状，起始铣鞋有两种型式，一种是圆柱形导向杆，一种是锥形导向杆，如图2－1所示；图2－1a用于注水泥锚定导斜器开窗；图2－1b用于卡瓦式锚定导斜器开窗。

2、作用起始铣鞋的颈部设计成锥形或圆柱形，这样就能使切削作用力加到套管上，而不是加到造斜器上。

起始铣鞋也设计成在切削几寸之后，它不去铣掉凸缘而继续铣削套管。

为了防止起始铣鞋的磨损，在本体上镶入了碳化乌抉，导向杆的作用还能防止铣鞋滑出套管。

二、开窗铣鞋图2－1 起始铣鞋1、结构开窗铣鞋主要由接头和螺旋切削两部分组成。

开窗铣鞋有硬质合金式和金刚石式两种。

开窗铣鞋设计成中心具有稍微凹进的结构，如图2－2a、2－2b、2－2c所示。

这种结构有利于骑着套管断口铣削而不易使铣鞋过早滑出套管。

2、作用开窗铣鞋是在继起始铣鞋之后，继续对套管开窗的磨铣工具。

右螺旋侧翼切削刃可使工具在开窗磨铣过程中不卡套管壁，工作平稳。

底部凹面的圆窝结构有助于铣鞋找中扶正，防止过早滑出套管。

铣鞋中心隆起的作用是当铣鞋底面中心恰好处于套管壁的正前方时，仍具有开窗磨铣作用。

3、金刚石开窗铣鞋特点金刚石铣鞋(如图2－2c 所示)是一特殊的用于初始铣鞋之后进行开窗用的金刚石铣鞋。

使用金刚石铣鞋之后，可以使窗口变得光滑。

金刚石铣鞋与碳化钨铣鞋相比，有以下优点。

(1) 金刚石铣鞋所产生的铣屑物更细小，铣削时所需转矩很小。

因而允许它与西瓜皮铣鞋串联在一起使用。

常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。

3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。

4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。

当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。

随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。

退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。

5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。

②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。

3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。

7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。

7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。

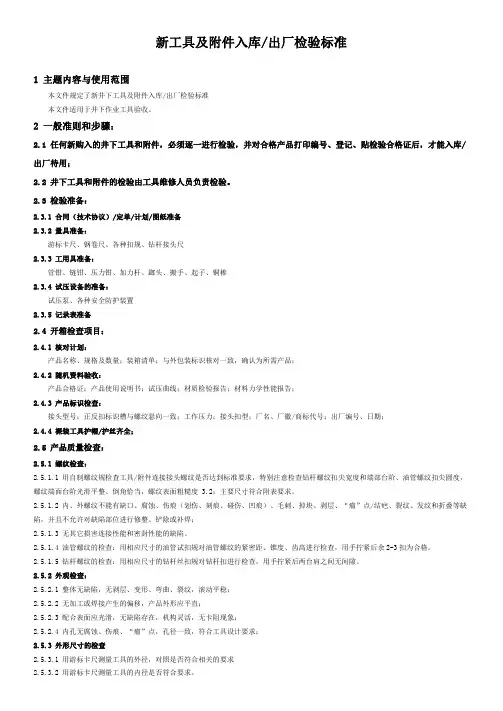

新工具及附件入库/出厂检验标准1主题内容与使用范围本文件规定了新井下工具及附件入库/出厂检验标准本文件适用于井下作业工具验收。

2一般准则和步骤：2.1任何新购入的井下工具和附件，必须逐一进行检验，并对合格产品打印编号、登记、贴检验合格证后，才能入库/出厂待用；2.2井下工具和附件的检验由工具维修人员负责检验。

2.3检验准备：2.3.1合同（技术协议）/定单/计划/图纸准备2.3.2量具准备：游标卡尺、钢卷尺、各种扣规、钻杆接头尺2.3.3工用具准备：管钳、链钳、压力钳、加力杆、鎯头、搬手、起子、铜棒2.3.4试压设备的准备：试压泵、各种安全防护装置2.3.5记录表准备2.4开箱检查项目：2.4.1核对计划：产品名称、规格及数量；装箱清单；与外包装标识核对一致，确认为所需产品；2.4.2随机资料验收：产品合格证；产品使用说明书；试压曲线；材质检验报告；材料力学性能报告；2.4.3产品标识检查：接头型号；正反扣标识槽与螺纹悬向一致；工作压力；接头扣型；厂名、厂徽/商标代号；出厂编号、日期；2.4.4裸装工具护帽/护丝齐全；2.5产品质量检查：2.5.1螺纹检查：2.5.1.1用自制螺纹规检查工具/附件连接接头螺纹是否达到标准要求，特别注意检查钻杆螺纹扣尖宽度和端部台阶、油管螺纹扣尖圆度，螺纹端面台阶光滑平整、倒角恰当，螺纹表面粗糙度3.2；主要尺寸符合附表要求。

2.5.1.2内、外螺纹不能有缺口、腐蚀、伤痕（划伤、刻痕、碰伤、凹痕）、毛刺、掉块、剥层、“瘤”点/结疤、裂纹、发纹和折叠等缺陷，并且不允许对缺陷部位进行修整、铲除或补焊；2.5.1.3无其它损害连接性能和密封性能的缺陷。

2.5.1.4油管螺纹的检查：用相应尺寸的油管试扣规对油管螺纹的紧密距、锥度、齿高进行检查，用手拧紧后余2-3扣为合格。

2.5.1.5钻杆螺纹的检查：用相应尺寸的钻杆丝扣规对钻杆扣进行检查，用手拧紧后两台肩之间无间隙。

2.5.2外观检查：2.5.2.1整体无缺陷，无剥层、变形、弯曲、裂纹，滚动平稳；2.5.2.2无加工或焊接产生的偏移，产品外形应平直；2.5.2.3配合表面应光滑，无缺陷存在，机构灵活，无卡阻现象；2.5.2.4内孔无腐蚀、伤痕、“瘤”点，孔径一致，符合工具设计要求；2.5.3外形尺寸的检查2.5.3.1用游标卡尺测量工具的外径，对照是否符合相关的要求2.5.3.2用游标卡尺测量工具的内径是否符合要求。

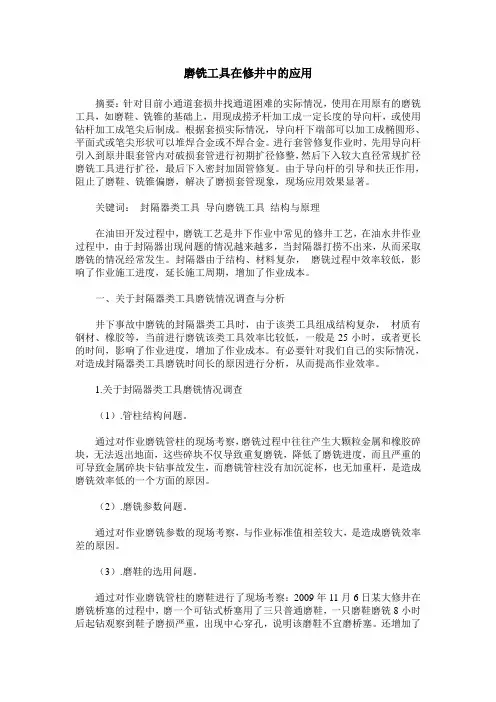

磨铣工具在修井中的应用摘要：针对目前小通道套损井找通道困难的实际情况，使用在用原有的磨铣工具，如磨鞋、铣锥的基础上，用现成捞矛杆加工成一定长度的导向杆，或使用钻杆加工成笔尖后制成。

根据套损实际情况，导向杆下端部可以加工成椭圆形、平面式或笔尖形状可以堆焊合金或不焊合金。

进行套管修复作业时，先用导向杆引入到原井眼套管内对破损套管进行初期扩径修整，然后下入较大直径常规扩径磨铣工具进行扩径，最后下入密封加固管修复。

由于导向杆的引导和扶正作用，阻止了磨鞋、铣锥偏磨，解决了磨损套管现象，现场应用效果显著。

关键词：封隔器类工具导向磨铣工具结构与原理在油田开发过程中，磨铣工艺是井下作业中常见的修井工艺，在油水井作业过程中，由于封隔器出现问题的情况越来越多，当封隔器打捞不出来，从而采取磨铣的情况经常发生。

封隔器由于结构、材料复杂，磨铣过程中效率较低，影响了作业施工进度，延长施工周期，增加了作业成本。

一、关于封隔器类工具磨铣情况调查与分析井下事故中磨铣的封隔器类工具时，由于该类工具组成结构复杂，材质有钢材、橡胶等，当前进行磨铣该类工具效率比较低，一般是25小时，或者更长的时间，影响了作业进度，增加了作业成本。

有必要针对我们自己的实际情况，对造成封隔器类工具磨铣时间长的原因进行分析，从而提高作业效率。

1.关于封隔器类工具磨铣情况调查（1）.管柱结构问题。

通过对作业磨铣管柱的现场考察，磨铣过程中往往产生大颗粒金属和橡胶碎块，无法返出地面，这些碎块不仅导致重复磨铣，降低了磨铣进度，而且严重的可导致金属碎块卡钻事故发生，而磨铣管柱没有加沉淀杯，也无加重杆，是造成磨铣效率低的一个方面的原因。

（2）.磨铣参数问题。

通过对作业磨铣参数的现场考察，与作业标准值相差较大，是造成磨铣效率差的原因。

（3）.磨鞋的选用问题。

通过对作业磨铣管柱的磨鞋进行了现场考察：2009年11月6日某大修井在磨铣桥塞的过程中，磨一个可钻式桥塞用了三只普通磨鞋，一只磨鞋磨铣8小时后起钻观察到鞋子磨损严重，出现中心穿孔，说明该磨鞋不宜磨桥塞。

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—921 名称公锥备注2 型号 GZ—NC31（△）3 技术规范参数 1.规范：∮105mm×∮25mm×∮80mm×1110mm2.连接螺纹：NC31 规范不同打捞管柱不同4 主要结构它是长锥形整体结构，可分成接头和打捞丝扣两部分5 技术性能要求 1、打捞螺纹表面硬度：HRC60—652、冲击韧性≥58.8J/cm2,3、抗拉极限≥932KN6 用途及使用范围专门从落物内孔进行造扣打捞，在∮140mm套管内打捞∮30mm—∮75mm带接箍油管和钻杆7 原理当公锥进入落物内孔之后，加以适当的钻压并转动钻具，迫使打捞丝扣挤压吃入落鱼内壁进行造扣，当所造扣能承受一定拉力和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞出母锥SY5115--921 名称母锥备注2 型号 MZ—NC313 技术规范参数 1、规范：∮114mm×∮97mm×∮62mm×720mm2、连接扣型NC31 规范不同打捞管径不相同4 主要结构它是长筒型整体结构，由接头、本体两部分组成5 技术性能要求 1、打捞螺纹表面硬度HRC=60--652、冲击韧性≥543、抗拉极限≥932kN6 用途及使用范围专门从落物处壁进行造扣打捞的工具，在∮140mm套管内打捞∮92mm—∮67mm管、杆落物7 原理当落物进入母锥之后，加适当钻压，并转动钻具迫使打捞丝扣挤压吃入落物外壁进行造扣，当所造扣能承受一定拉力和扭距时，则可采取上提或倒扣办法将落物或部分捞出滑块捞矛SY/T5069—20001 名称滑块捞矛备注2 型号 LM—D105×73×800 D—代表单滑块S—代表双滑块DSO—代表单滑块带水眼NSO—代表三滑块引—代表引鞋筒的滑块规范不同所捞管柱不同3 技术规范参数 1、规范：∮105mm×800mm2、连接螺纹：NC313、打捞内径：∮58mm～∮62mm4 主要结构上接头、矛杆、滑牙块、锁块、螺钉5 技术性能要求许用拉力440KN6 用途及使用范围它是从鱼腔内进行打捞的工具，在∮140mm套管内打捞∮73mm带接箍油管7 原理当滑块进入鱼腔内后，滑块依靠自重向下滑动，使其打捞尺寸加大，直至与鱼腔内壁接触为止，上提矛杆时，斜面向上运动所产生的径向分力迫使滑块咬入落物内壁抓住落物。

修井作业磨铣、套铣技术浅析作者：荣远宏来源：《中国科技博览》2017年第15期[摘要]随着大庆油田开发生产进入中、后期，油田很多的油、水井由于地质原因、开发原因、管理原因、增产措施等原因造成很多油水井需要修井作业，有的井甚至产生井下落物，需要进行井下作业大修、磨铣、补套、打捞等特殊作业。

井下修井工具是修井作业必不可少的工具。

它的质量、技术含量决定了修井施工成功率的百分比。

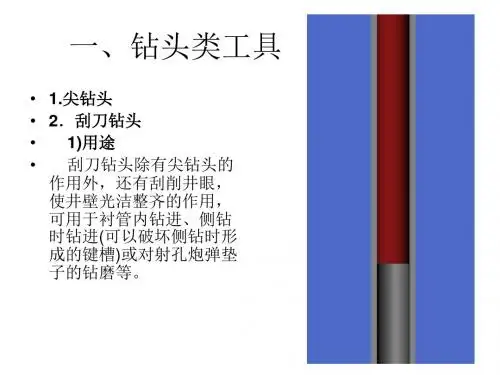

[关键词]修井作业、磨铣工具、技术参数中图分类号：TM764 文献标识码：A 文章编号：1009-914X（2017）15-0260-01一、磨套铣类工具1.钻头类工具的用途、结构及工作原理1）刮刀钻头的用途、结构及工作原理（1）刮刀钻头的用途刮刀钻头用于钻铣死蜡、死油、砂桥、水泥塞、固砂剂、岩石等。

（2）刮刀钻头结构刮刀钻头由接头、刀片、水眼、硬质合金等组成。

刮刀钻头刀片前端镶有硬质合金块，用于切削和剪切岩石或水泥等物体。

刀片侧面分布有水眼，用于喷射修井液，冲击被钻铣物体，具有一定的“破岩”效果。

（3）刮刀钻头工作原理在钻具旋转、钻压及水力射流的作用下，被磨铣物被破碎成为钻屑随循环的修井液带出地面，完成钻铣。

（4）刮刀钻头使用要求①所选用钻头外径尺寸应与套管规格及被钻磨物相匹配。

②钻头水眼应保持通畅。

③钻压一般不超过15kN，转速控制在80r/min以内，冲洗排量应能使钻屑排出。

磨铣过程中不得随意停泵，如需停泵，则必须将钻头上提原位置20m或上提悬挂器以上。

2）牙轮钻头的用途、结构及工作原理（1）牙轮钻头的用途牙轮钻头主要用于钻树脂塞、灰塞、岩石等。

修井常用牙轮钻头，其钻压和转速一般分别为 0.35？1.00KN/mm（钻压/钻头直径）和50？150r/min。

（2）牙轮钻头结构牙轮钻头由壳体、巴掌、牙轮、牙齿、轴承、水眼和喷嘴等部件组成。

单牙轮钻头和三牙轮钻头结构如图1-2所示。

（3）牙轮钻头工作原理依靠钻具的旋转带动牙轮旋转，在钻压的作用下使牙齿频繁冲击被钻物体，同时喷嘴内射出高速流体，进行水力破岩；在机械和水力的同时作用下完成钻进。
