井下工具分类及详细介绍

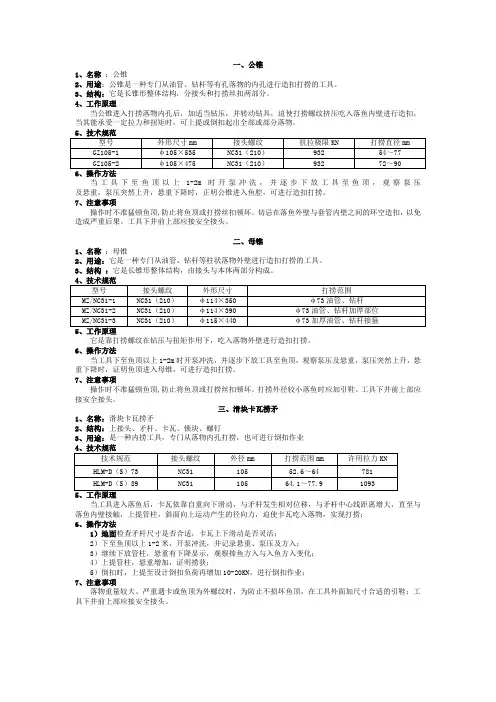

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

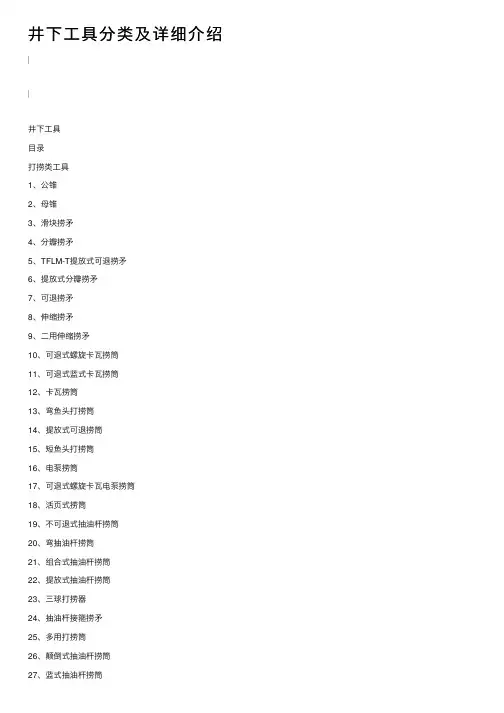

井下⼯具分类及详细介绍井下⼯具⽬录打捞类⼯具1、公锥2、母锥3、滑块捞⽭4、分瓣捞⽭5、TFLM-T提放式可退捞⽭6、提放式分瓣捞⽭7、可退捞⽭8、伸缩捞⽭9、⼆⽤伸缩捞⽭10、可退式螺旋卡⽡捞筒11、可退式蓝式卡⽡捞筒12、卡⽡捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡⽡电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞⽭25、多⽤打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏⼼式抽油杆接箍捞筒30、提放式倒扣捞⽭31、可胀式倒扣捞⽭32、倒扣捞⽭33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、⼀把抓44、磁⼒打捞器45、测井仪器打捞器46、弹簧打捞筒47、⽼虎嘴整形类⼯具48、梨形涨管器49、偏⼼辊⼦整形器50、长锥⾯涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏⼼涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类⼯具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类⼯具63、⽔⼒式外割⼑64、机械式内割⼑65、机械式外割⼑钻、磨、铣类⼯具66、三刮⼑钻头67、⼗字钻头68、鱼尾刮⼑钻头69、尖钻头70、偏⼼钻头71、三⽛轮钻头72、平底磨鞋73、凹⾯磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类⼯具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类⼯具89、偏⼼配⽔器90、偏⼼配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、⽀撑卡⽡100、锯齿形安全接头101、⽅扣形安全接头102、倒扣安全接头103、游车⼤钩104、⽔龙头105、⽓动卡盘106、多⽤途油管卡盘107、⾃封封井器108、半封封井器109、全封封井器110、加压⽀架111、加压吊卡112、分段加压吊卡113、安全卡⽡114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、⽉⽛吊卡119、活动肘节120、丢⼿接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、⽺⾓吊卡131、修井转盘132、螺杆钻具133、液压动⼒钳134、解卡机公锥SY5114—921 名称公锥备注2 型号 GZ—NC31（△）3 技术规范参数 1.规范：∮105mm×∮25mm×∮80mm×1110mm2.连接螺纹：NC31 规范不同打捞管柱不同4 主要结构它是长锥形整体结构，可分成接头和打捞丝扣两部分5 技术性能要求 1、打捞螺纹表⾯硬度：HRC60—652、冲击韧性≥58.8J/cm2,3、抗拉极限≥932KN6 ⽤途及使⽤范围专门从落物内孔进⾏造扣打捞，在∮140mm套管内打捞∮30mm—∮75mm带接箍油管和钻杆7 原理当公锥进⼊落物内孔之后，加以适当的钻压并转动钻具，迫使打捞丝扣挤压吃⼊落鱼内壁进⾏造扣，当所造扣能承受⼀定拉⼒和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞出母锥SY5115--921 名称母锥备注2 型号 MZ—NC313 技术规范参数 1、规范：∮114mm×∮97mm×∮62mm×720mm2、连接扣型NC31 规范不同打捞管径不相同4 主要结构它是长筒型整体结构，由接头、本体两部分组成5 技术性能要求 1、打捞螺纹表⾯硬度HRC=60--652、冲击韧性≥543、抗拉极限≥932kN6 ⽤途及使⽤范围专门从落物处壁进⾏造扣打捞的⼯具，在∮140mm套管内打捞∮92mm—∮67mm管、杆落物7 原理当落物进⼊母锥之后，加适当钻压，并转动钻具迫使打捞丝扣挤压吃⼊落物外壁进⾏造扣，当所造扣能承受⼀定拉⼒和扭距时，则可采取上提或倒扣办法将落物或部分捞出滑块捞⽭SY/T5069—20001 名称滑块捞⽭备注2 型号 LM—D105×73×800 D—代表单滑块S—代表双滑块DSO—代表单滑块带⽔眼NSO—代表三滑块引—代表引鞋筒的滑块规范不同所捞管柱不同3 技术规范参数 1、规范：∮105mm×800mm2、连接螺纹：NC313、打捞内径：∮58mm～∮62mm4 主要结构上接头、⽭杆、滑⽛块、锁块、螺钉5 技术性能要求许⽤拉⼒440KN6 ⽤途及使⽤范围它是从鱼腔内进⾏打捞的⼯具，在∮140mm套管内打捞∮73mm带接箍油管7 原理当滑块进⼊鱼腔内后，滑块依靠⾃重向下滑动，使其打捞尺⼨加⼤，直⾄与鱼腔内壁接触为⽌，上提⽭杆时，斜⾯向上运动所产⽣的径向分⼒迫使滑块咬⼊落物内壁抓住落物。

目录1、滑块卡瓦打捞矛2、一把抓3、接箍捞矛4、可退式打捞矛5、蓝式可退式打捞筒6、螺旋可退式打捞筒7、公锥8、母锥9、螺旋式外钩10、局部反循环打捞蓝11、机械式内割刀12、螺杆钻具13、倒扣捞筒14、倒扣捞矛15、梨形胀管器16、三刮刀钻头17、三牙轮钻头18、平底磨鞋19、领眼磨鞋20、磁力打捞器21、三球打捞器22、安全接头23、水力锚24、鱼顶修整器25、铅模26、偏心配水器27、K344封隔器28、Y211封隔器29、Y341封隔器30、水力喷砂器备注：1、选手熟记工具，反复默写，每件工具控制在4min内。

2、选手人手一册工具书。

3、选手定期到工具库房对工具原件进行识别，做到工具原件清楚明了。

1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。

工具结构：上接头、矛杆、卡瓦、锁块及螺钉。

工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

操作方法：1、地面检查、丈量，滑道上涂抹机油，卡瓦运动灵活。

2、下至鱼顶，记好悬重及方入，开泵洗井。

3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。

4、倒扣作业时，提至设计负荷，再增加10-20KN。

注意事项：对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。

2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。

工具结构：上接头、筒身、抓齿。

工作原理：依靠抓齿弯曲变形原理捞获落物。

操作方法：1、下至井底以上1-2m开泵洗井，冲洗干净落鱼上部沉砂。

2、下放钻具，指重表略有显示时，相对井底方入找出最大方入，加压20-30KN，转3-4圈，指重表恢复后，再加压10KN左右，转5-7圈。

3、上提钻具下放加压20-30KN，将变形抓齿顿死，即可起钻。

钻井井下工具随着石油行业的不断发展，钻井技术也随之不断进步。

而钻井井下工具则是石油行业中至关重要的一环，它们可以用于改进作业效率、提高安全性、增强钻井明确性等方面。

本文将会深入探讨各种种类及用途的钻井井下工具。

1.测井工具测井工具是一种常见的钻井井下工具，它的作用是对井下情况进行测定。

测井工具主要分为三类:电测井、核磁共振测井和声波测井。

电测井一般用于测量储层电性，核磁共振测井则适用于连续油水界的识别，声波测井则主要用于反演地层参数。

测井工具在钻井作业中起到了至关重要的作用，准确地掌握钻井井下情况可以使钻井过程更加精确、高效，避免危险隐患。

但是，在使用测井工具时要注意，因为其包含多种技术，所以仪器的正确操作也十分重要。

2.射孔工具射孔工具是一种专门用于穿透储层、以促进油气流动的钻井井下工具。

常见的射孔工具有液压射孔器、雷管射孔器、导线式射孔器等等。

射孔工具在石油勘探中的作用非常巨大。

通过使用射孔工具，可以开创出更多的油气储量，提高产能，提前下井测井，以后修井节约成本。

然而，使用射孔的过程需要掌握专业技巧，并且安全操作是最为重要的。

3.人工举升工具人工举升工具是一种用于举升钻管、井壁防护器具等井下物品的工具。

常见的人工举升工具有举升钻眼、旋转管爪、扭力环等等。

这些工具能够节省很多的时间和精力，从而提高钻井效率。

然而，在使用人工举升工具时也需要注意安全性，正确操作。

由于使用不当可能会导致机械故障、人员伤亡等问题。

所以，在使用人工举升工具时钻工要严格按照操作说明执行，杜绝意外情况的发生。

4.防粘滑工具防粘滑工具是一种在井内预防或处理粘滑井的工具。

防粘滑工具分为三类:物理法、化学法、机械法。

其中物理法的主要作用是通过减小液体摩擦力或利用液体的特性从而减小井的黏性。

化学法则是通过加入特殊的化学物质来清除井中粘滑物质。

机械法则是通过改变井工具和井工具之间的接触面积减小井的粘滑性。

防粘滑工具在石油勘探中尤为重要。

第四章井下工具本章介绍海上油（气）田完井生产管柱中常用工具的种类、结构特点、用途、技术参数、选用等。

包括封隔器（Packer）、井下安全阀（SSSV）、滑套（Sliding）、工作筒（Nipple）、偏心工作筒（Side Pocket Mandrel）、伸缩节（Extension Joint）、流动短节（Flow Couping）、加厚管（Blast Joint）等。

第一节封隔器封隔器是生产管柱中最主要的井下工具之一，其主要功能如下：1）分隔生产层段，防止层间流体和压力的串通、干扰；2）分隔压井液和生产液；3）满足采油（气）生产和修井作业的各种要求；4）保留住套管环空中的封隔液，起到保护套管和安全生产的作用。

用于海上油（气）田完井的封隔器可分为可回收式和永久式两大类型，而按坐封方式，可分为液压坐封、机械坐封和电缆坐封。

一、可回收式封隔器1．单管封隔器单管封隔器，按其坐封方式，可分为液压坐封式和机械坐封式两类。

（1）带水力锚结构的单卡瓦液压坐封式单管封隔器。

l）结构及坐封原理图4-1-1以“FH”型液压坐封单管封隔器为例说明这类封隔器在下井、坐封和释放解封三种状态。

在封隔器以下的球座上投入密封钢球或在工作筒内坐人堵塞器，从油管内加压，当油管压力与环空压力达到一定差值（剪切销钉材料、数量不同，则坐封压力不同。

各产品都有坐封压力规定，也可按用户要求设计）时，剪断坐封销钉，活塞向下（有些产品向上）移，拉（或推）锥形体、密封件、内卡瓦等部件，使卡瓦张开咬住套管壁、密封件受压缩径向膨胀，密封环形空间，内卡瓦与心轴棘齿锁住，使活塞在油管压力释放时不能复位，保持坐封状态（如图4-1-1b）。

水力锚1的内腔有一液压孔与密封胶筒下部的环行空间连通，当环空压力升高时，水力锚向外扩张，咬住套管壁，防止封隔器上移解封。

其它型号（如OTIS的，“RH”型，CAMCO的HRP—1型）的坐封原理基本相似。

有些产品可选择性进行坐封，如BAKER的“FHS”型，OTIS的12RH7129—H（图4-1-2），其原理是液压坐封通道与一滑套开关连接，坐封前可先对油管柱进行试压或其它封隔器进行坐封、验封，然后钢丝作业将滑套打开即可坐封本级封隔器，这种封隔器适合于下多级单管封隔器的生产管串进行分层采油或注水，或其它特殊作业。
