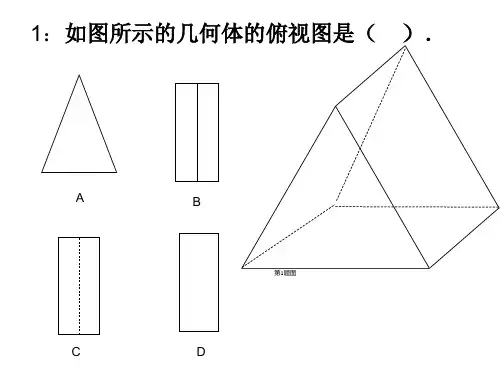

机械制图三视图练习

大学机械制图考试练习题及答案11.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:2.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:3.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:4.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:5.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:6.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧7.[单选题]一张A0的图纸可以裁成几张A4图纸（）A)4张B)8张C)16张答案:C解析:8.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:9.[单选题]点A 的x坐标,反映了A点到()A)H面的距离B)V面的距离C)W面的距离D .原点的距离答案:C解析:10.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:11.[单选题]已知空间一点D的坐标为（60,45,30）则点D到W面的距离为（）。

A)30B)45C)60答案:C解析:12.[单选题]制动主缸活塞的面积为 5 ，制动液给活塞的力为 100N, 如果轮缸活塞的面积为 10答案:B解析:13.[单选题]标注尺寸的起始位置称为（ ）A)尺寸界线B)尺寸线C)尺寸基准D)尺寸数字答案:C解析:14.[单选题]表达盖类零件形状一般需要A)一个基本视图B)二个基本视图C)三个基本视图D)四个基本视图答案:B解析:15.[单选题]铸件的壁厚如果不均匀，则冷却的速度就不一样。

壁薄处（）。

汽车机械制图题库练习题及答案（第三单元）自测题 3-11一、选择题1.绘制组合体视图应先进行(B)。

A.尺寸分析B.线型分析C.视图选择D.形体分析2.识读三视图首先使用的读图方法是(B)。

A.线面分析法B.形体分析法C.线型分析法D.综合分析法3.识读组合体视图中形体较复杂的细部结构应进行(B)。

A.形体分析B.线面分析C.投影分析D.尺寸分析4.选择组合体主视图的投影方向应(D)。

A.尽可能多的反映组合体的形状特征及各组成部分的相对位置B.使它的长方向平行于正投影面C.使其它视图呈现的虚线最少D.前三条均考虑5.柱体需要标注的尺寸是(D)。

A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸6.台体需要标注的尺寸是(A)。

A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸7.切割体需要标注的尺寸是(B)。

A.原体尺寸和截平面的形状尺寸B.原体尺寸和截平面的位置尺寸C.原体尺寸和截平面的形状与位置尺寸D.所有线的定形尺寸及定位尺寸8.已知物体的主、俯视图，正确的左视图是(A)。

A B C D9.已知物体的主、俯视图，正确的左视图是(C)。

ABCD10.已知物体的主、俯视图，正确的左视图是(A )。

ABCD11.已知物体的主、俯视图，正确的左视图是(B )。

ABCD12.已知物体的主、俯视图，正确的左视图是(A )。

ABC D二、判断题1.组合体两基本体表面平齐时，在视图上两基本体之间无分界线。

(A)A.正确B.不正确2.组合体两曲面相切时，在相切处不应画出切线。

(B)A.正确B.不正确3.组合体两基本形体相贯时，应标注相贯线尺寸。

(B)A.正确B.不正确4.一个视图肯定不能完全确定物体的形状。

(B)A.正确B.不正确5.两个视图能完全确定物体的形状。

(B)A.正确B.不正确自测题 3-12一、填空题1．组合体的组合类型有型、型、型三种。

大学机械制图考试练习题及答案71.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:2.[单选题]在机械制图中，通常采用那种单位（ ）A)cmB)mmC)m答案:B解析:3.[单选题]三视图是采用（ ）得到的。

A)中心投影法B)正投影法C)斜投影法答案:B解析:4.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:5.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:6.[单选题]图样中标注锥度时，其锥度符号应配置在（）。

A)基准线上7.[单选题]在标注球的直径时应在尺寸数字前加（ ）A)RB)ΦC)SΦ答案:C解析:8.[单选题]属性和块的关系是（ ）A)属性和块的关系是平等的关系B)属性必须包含在块中C)块中可以只有属性而无图形对象答案:C解析:9.[单选题]螺纹的公称直径是指A)螺纹的中径B)螺纹的大径C)螺纹的小径答案:B解析:10.[单选题]一般位置直线在三个投影面上的投影（ ）A)可能是平行线B)可能是垂直线C)均是倾斜直线答案:C解析:11.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线C)双点画线答案:C解析:12.[单选题]在绘制机械图样时要采用一定的比例绘制,比例标注的符号为（ ）。

A)“：”13.[单选题]在绘制机械图样时在图纸上必须用（ ）画出图框。

A)粗实线B)点划线C)细实线D)虚线答案:A解析:14.[单选题]下面基本体中属于平面立体的()A)圆柱B)圆锥C)棱柱D)球答案:C解析:15.[单选题]点画线一般用于 ()A)轴线、对称中心线、节圆B)轴线、轮廓线、节圆C)断裂处边界线、轴线、对称中心线D)轮廓线、对称中心线、断裂边界线答案:A解析:16.[单选题]必要时允许使用规定的加长幅面,加长幅面的尺寸是 ()`A)按基本幅面长边的整数倍增加而得B)按基本幅面短边的任意倍数增加而C)按基本幅面短边的2倍增加而得D)按基本幅面短边的整数倍增加而得答案:D解析:17.[单选题]在下图中，选出正确的一组视图（ ）。

机械制图练习题1．根据立体三视图填空，并完成立体表面上点M、N的其它投影。

平面AA1C1C是面，平面BB1C1C是面,直线BB1是线，直线BC是线.2．根据立体三视图填空，并完成立体表面上点M、N的其它投影.平面ABCD是面，平面BCEF是面,直线BC是线，直线BF是线。

3．根据立体三视图填空，并完成立体表面上点K、M、N的其它投影。

平面AA1C1C是面，平面ABC是面，直线AB是线，直线BC是线。

4．根据立体三视图填空，并完成立体表面上点M、N 的其它投影。

平面ABCD是面，平面ABE是面,直线AE是线，直线CD是线. 5．补画左视图漏线，并根据立体投影完成填空。

A面是面，B面是面，CD是线。

6．补画左视图漏线，并根据立体投影完成填空.8．作出截切立体的水平投影和侧面投影9．作出截切立体的水平投影和侧面投影10．作出截切立体的水平投影和侧面投影11．作出截切立体的水平投影12．补画立体的水平投影13．补画立体的水平投影14．补画立体的水平投影15．补画立体的水平投影16．补画立体的水平投影17．补画立体的水平投影18．完成立体相贯的正面投影和侧面投影19．完成立体相贯的正面投影20．完成立体相贯的正面投影21．完成立体相贯的水平投影22．完成侧面投影23．完成侧面投影24．完成侧面投影25．完成侧面投影26．完成侧面投影27．完成侧面投影28．完成水平投影29．完成侧面投影30．完成侧面投影31．完成侧面投影32．完成侧面投影33．完成侧面投影34．完成侧面投影35．完成侧面投影36．完成水平投影37．完成水平投影38．完成侧面投影39．完成侧面投影40．完成侧面投影41．完成正面投影42．完成侧面投影44．完成正面投影45．完成全剖左视图47．完成全剖左视图48．完成全剖左视图49．完成全剖左视图50．完成全剖俯视图51．完成全剖左视图52．完成全剖左视图53．完成全剖左视图54．完成全剖左视图55．完成全剖左视图56．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置57．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置58．纠正螺纹旋合的绘制错误,将正确的绘制在下面的指定位置59．纠正螺纹旋合的绘制错误，将正确的绘制在下面的指定位置60．完成下列螺纹标注61．完成下列螺纹标注1、普通螺纹，大径24毫米，螺距3毫米，左旋，公差代号为7h 。

机械制图练习⼀、判断正误1、表达⼀个⽴体必须画三视图。

(Χ)2、主、俯，左视图间的关系是：长对正、⾼平齐、宽相等。

(√)3、⽴体的—个投影只能表⽰两个⽅向的尺⼨⼤⼩，但不能确定⽴体的形状。

(√)4、⼀般选择最能反映⽴体形状特征的⽅向作为主视图的投射⽅向。

(√)5、组合体应有三个⽅向的尺⼨基准。

(Χ)6、组合体必须标注总体尺⼨。

(Χ)7、绘制草图时，不要求遵照国标规定的图物⽐例。

(Χ)8、要确切地表达⽴体形状，⼀般应画出反应端⾯和侧⾯形状的视图。

(√)9、不允许在虚线上标准。

(Χ)⼆、填充题．1、组合体读图常⽤形体分析法和线⾯分析法。

2、组合体的尺⼨分为、定形尺⼨、定位尺⼨和总体尺⼨。

3、⼀个封闭线框可能表⽰平⾯、曲⾯或孔。

4、标注组合体尺⼨的要求是：完整、正确、清晰。

5、⽴体构型的基本⽅法有堆积、切割两种。

6、选择组合体主视图的原则是⾃然稳定、反映特征、可见性好。

7、组合体两个相切的表⾯，相切处线的投影。

(画，不画)；两个对齐的表⾯，其分界线(画，不画)。

三、是⾮题(对者画√，错者画Χ)。

1、斜视图⼀般不标注。

(Χ)2、剖切⾯和剖视图的名称⽤相同字母表⽰。

(√)3、物体取剖视后，若物体不可见部分的结构已清楚表达，该部分在图形上的虚线可以不画。

(√)4、合断⾯的轮廓线⽤粗实线绘制。

(Χ)5、在局部剖视图中，视图与剖视图的分界线是⼀般是波浪线。

(√)6、重合断⾯的轮廓线⽤粗实线绘制。

(Χ)四、填空题：1、基本视图在同⼀张图纸内，如按规定位置配置，不需(要，不需)标注视图名称。

2、采⽤旋转剖画剖视图时，当剖切后产⽣不)完整要素时，应将此部分以不剖(剖，不剖)绘制。

3、绘制断⾯图时，当剖切平⾯通过回转⾯形成的孔或凹坑的轴线时，按剖视绘制。

4、当剖切平⾯通过物体的肋或薄壁等结构的厚度对称平⾯(纵向剖切)时，这些结构不画(画，不画)剖⾯符号。

五、识别螺纹标记螺纹标记螺纹种类公称直径螺距导程线数旋向中径公差带代号顶径公差带代号旋合长度代号内外螺纹M10—6H 普通10 15 15 1 右6H 6H N 内M10X1 LH — 5H—5普通10 1 1 1 左5H 5H S 内M20—6g普通20 25 25 1 右6g 6g N 外M16XI.5—6g 7g—L普通16 1.5 1.5 1右6g 7g N 1 外Tr32XI2(P6) L H— 8H—L梯形32 6 12 2 左8H L 内螺纹标记螺纹种类尺⼨代号公差等级内外螺纹旋向管⼦孔径螺纹⼤径螺纹⼩径G1管螺纹 1 唯⼀⼀种内右1英⼨33.249 30.291G1 ／8A—LH 管螺纹1/8 A 外左1/8 英⼨9.728 8.566五、填空题：1、内外螺纹只有当⽛型、直径、线数、螺距、旋向等五要素完全相同时，才能旋合在⼀起。

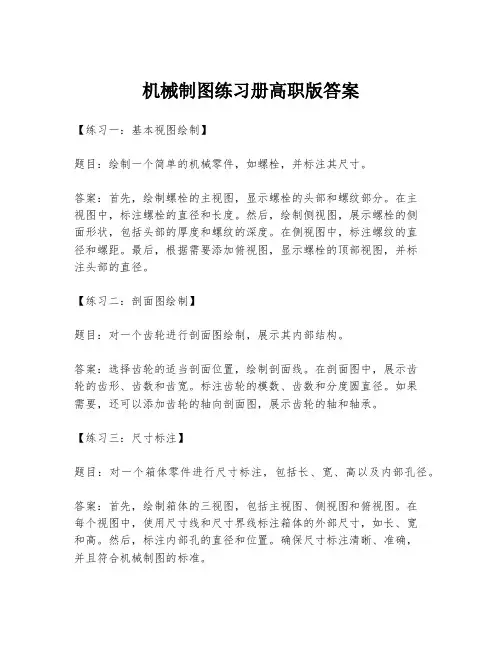

机械制图练习册高职版答案【练习一：基本视图绘制】题目：绘制一个简单的机械零件，如螺栓，并标注其尺寸。

答案：首先，绘制螺栓的主视图，显示螺栓的头部和螺纹部分。

在主视图中，标注螺栓的直径和长度。

然后，绘制侧视图，展示螺栓的侧面形状，包括头部的厚度和螺纹的深度。

在侧视图中，标注螺纹的直径和螺距。

最后，根据需要添加俯视图，显示螺栓的顶部视图，并标注头部的直径。

【练习二：剖面图绘制】题目：对一个齿轮进行剖面图绘制，展示其内部结构。

答案：选择齿轮的适当剖面位置，绘制剖面线。

在剖面图中，展示齿轮的齿形、齿数和齿宽。

标注齿轮的模数、齿数和分度圆直径。

如果需要，还可以添加齿轮的轴向剖面图，展示齿轮的轴和轴承。

【练习三：尺寸标注】题目：对一个箱体零件进行尺寸标注，包括长、宽、高以及内部孔径。

答案：首先，绘制箱体的三视图，包括主视图、侧视图和俯视图。

在每个视图中，使用尺寸线和尺寸界线标注箱体的外部尺寸，如长、宽和高。

然后，标注内部孔的直径和位置。

确保尺寸标注清晰、准确，并且符合机械制图的标准。

【练习四：装配图绘制】题目：绘制一个简单的机械装配图，如一个小型齿轮箱。

答案：首先，绘制齿轮箱的各个零件的视图，包括齿轮、箱体、轴承、轴等。

然后，根据装配顺序，将这些零件放置在装配图中的适当位置。

使用装配线和装配标记来表示零件之间的相对位置和连接方式。

最后，标注装配图中的尺寸和公差。

【练习五：焊接图绘制】题目：绘制一个焊接结构的焊接图，标注焊接类型和焊接尺寸。

答案：首先，绘制焊接结构的视图，包括需要焊接的零件和焊接的位置。

然后，使用焊接符号标注焊接类型，如角焊、对接焊等。

在焊接符号旁边，标注焊接的尺寸，如焊缝的宽度和长度。

确保焊接图清晰、准确，并且符合焊接制图的标准。

结束语：本练习册旨在帮助高职学生掌握机械制图的基本技能，包括视图绘制、剖面图、尺寸标注、装配图和焊接图的绘制。

通过这些练习，学生可以提高自己的制图能力，为将来的工程实践打下坚实的基础。

机械制图练习册答案第六版一、基础几何图形绘制1. 绘制一个半径为50mm的圆，并在圆内绘制一个正方形，正方形的边长等于圆的直径。

2. 绘制一个长宽比为2:1的矩形，其长边长度为80mm。

3. 绘制一个正六边形，边长为30mm，并计算其周长和面积。

答案：1. 首先绘制半径为50mm的圆，然后在圆的直径上绘制正方形的四个顶点，确保正方形的对角线与圆的直径重合。

2. 矩形的长边为80mm，宽边为40mm（因为长宽比为2:1）。

3. 正六边形的周长为\( 6 \times 30mm = 180mm \)，面积为\( \frac{3\sqrt{3}}{2} \times 30mm^2 \approx 424.96mm^2 \)。

二、三视图绘制1. 给定一个长方体的三视图，尺寸为长100mm，宽60mm，高40mm。

请绘制其正视图、侧视图和俯视图。

2. 绘制一个圆锥的三视图，底面直径为50mm，高为60mm。

答案：1. 长方体的正视图显示长和宽，侧视图显示宽和高，俯视图显示长和高。

根据尺寸绘制相应的图形。

2. 圆锥的正视图是一个等腰三角形，侧视图是一个等腰三角形，俯视图是一个圆形。

三、剖面图与断面图1. 给定一个圆柱体，直径为40mm，高为80mm，绘制其纵剖面图。

2. 绘制一个齿轮的断面图，模数为2mm，齿数为20。

答案：1. 圆柱体的纵剖面图显示为一个矩形，宽度为直径，即40mm，高度为80mm。

2. 齿轮的断面图显示为一个圆形，圆周上有20个等分的齿，每个齿的宽度为模数，即2mm。

四、尺寸标注1. 给定一个机械零件的平面图，包含直线、圆弧和角度，请标注所有尺寸。

2. 标注一个阶梯轴的尺寸，包括直径、长度和倒角。

答案：1. 直线长度、圆弧半径、角度大小等均需标注清楚，确保尺寸清晰可读。

2. 阶梯轴的直径、各段长度以及倒角大小均需标注，注意尺寸线的位置和尺寸数字的排列。

结束语：本练习册旨在帮助学生掌握机械制图的基本技能，包括几何图形绘制、三视图绘制、剖面图与断面图的绘制以及尺寸标注。

大学机械制图三视图练习题343536班级姓名学号3738《机械制图》课程中专试题库第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0 、 A1 、 A、AA其中A4图纸幅的尺寸为10×2。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ ，在标注半径时应在数字前加 R 。

、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为：1 。

、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸二、选择题1、下列符号中表示强制国家标准的是。

A． GB/T B． GB/Z C.GB、不可见轮廓线采用来绘制。

A．粗实线B．虚线C.细实线3、下列比例当中表示放大比例的是 A．1：1B．：1 C.1：24、在标注球的直径时应在尺寸数字前加 A．R B．ΦC.SΦ4、下列比例当中表示缩小比例的是 A．1：1B．：1 C.1：25、机械制图中一般不标注单位，默认单位是 A．㎜B．㎝C.m6、下列尺寸正确标注的图形是7、下列缩写词中表示均布的意思的是 A．SR B． EQSC.C8、角度尺寸在标注时，文字一律书写 A．水平B．垂直 C.倾斜、标题栏一般位于图纸的 A．右下角 B．左下角 C.右上角三、判断题国家制图标准规定，图纸大小可以随意确定比例是指图样与实物相应要素的线性尺寸之比。

：1是缩小比例。

第 1 页；共0 页。

绘制机械图样时，尽量采用1：1的比例使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

丁字尺与三角板随意配合，便可画出65度的倾斜线。

国家制图标准规定，可见的轮廓线用虚线绘制。

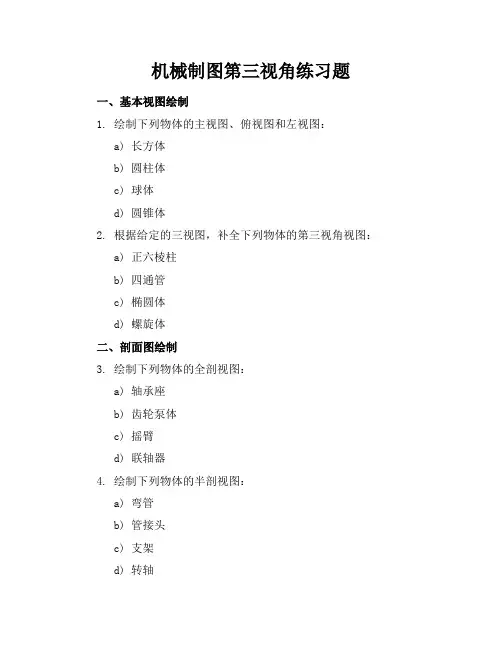

机械制图第三视角练习题一、基本视图绘制1. 绘制下列物体的主视图、俯视图和左视图：a) 长方体b) 圆柱体c) 球体d) 圆锥体2. 根据给定的三视图，补全下列物体的第三视角视图：a) 正六棱柱b) 四通管c) 椭圆体d) 螺旋体二、剖面图绘制3. 绘制下列物体的全剖视图：a) 轴承座b) 齿轮泵体c) 摇臂d) 联轴器4. 绘制下列物体的半剖视图：a) 弯管b) 管接头c) 支架d) 转轴三、尺寸标注与公差5. 根据下列物体的三视图，标注尺寸及公差：a) 平键b) 轴承c) 螺母d) 螺栓6. 补全下列物体的尺寸标注及公差：a) 齿条b) 滑块c) 轴承座d) 轮毂四、装配图绘制7. 绘制下列机械装置的装配图：a) 齿轮传动装置b) 液压系统c) 铰链四杆机构d) 滚动轴承装配8. 根据给定的装配图，绘制下列零件的第三视角视图：a) 轴承盖b) 螺旋传动副c) 联轴器d) 挡圈五、综合练习9. 绘制下列物体的三视图，并标注尺寸及公差：a) 摩托车发动机b) 汽车转向系统c) 农业机械收割装置d) 飞机起落架10. 根据给定的装配图，补全下列零件的第三视角视图，并标注尺寸及公差：a) 减速器壳体b) 液压缸c) 齿轮泵d) 转子泵六、投影分析11. 判断下列物体的第三视角视图是否正确，并指出错误之处：a) 平面图形b) 带孔的平板c) 楔形块d) L形支架12. 根据给定的物体，分析并绘制其第三视角视图的投影线：a) 三棱锥b) 圆锥台c) 球冠d) 环形体七、轴测图绘制13. 绘制下列物体的正等轴测图：a) 六棱柱b) 球体与圆柱体组合c) 圆锥体与圆台组合d) 棱锥与棱柱组合14. 绘制下列物体的斜二轴测图：a) 槽钢b) 螺旋弹簧c) 棱锥与圆柱体组合d) 椭圆体与球体组合八、零件图绘制15. 绘制下列零件的第三视角视图，并标注尺寸及粗糙度：a) 轴承座b) 齿轮c) 螺母d) 轴承盖16. 根据给定的零件图，补全下列零件的第三视角视图，并标注尺寸及形位公差：a) 轴b) 齿条c) 滑块d) 联轴器九、工程图样识别17. 分析下列工程图样，指出各视图的名称及表达意图：a) 某机床床身部件图b) 某汽车发动机装配图c) 某减速器零件图d) 某建筑结构图18. 根据给定的工程图样，识别并绘制下列零件的第三视角视图：a) 某设备支架b) 某机械手爪c) 某阀门d) 某电机端盖十、创新设计19. 设计一款简易机械装置，绘制其三视图，并标注尺寸及公差：a) 手摇式升降机b) 滑轮组c) 液压千斤顶d) 伸缩式梯子20. 根据实际需求，设计一款零件，绘制其第三视角视图，并标注尺寸、公差及表面粗糙度：a) 一种新型联接件b) 一种改进的齿轮c) 一种轻量化支架d) 一种高效传动装置答案一、基本视图绘制1. 答案略。
