电气化铁道接触网零部件第5部分_接触线中心锚结线夹

接触网内资零部件图接触网常用零件图1 接触线吊弦线夹1.1 接触线吊弦线夹外形及主要尺寸应符合图1。

图1 接触线吊弦线夹(单位：mm)1.2 本零件适用于电气化铁道接触网系统中以直径不大于5mm的吊弦分别悬吊标称截面为85、110、120、150mm2的铜合金接触线或110、85mm2铜接触线。

1.3 性能要求1.3.1 接触线吊弦线夹的最大垂直工作荷重为1.5kN。

1.3.2 接触线吊弦线夹的滑动荷重应不小于1.0kN。

1.3.3 接触线吊弦线夹的垂直破坏荷重应不小于4.5kN。

1.3.4 螺栓紧固力矩为25N⋅m。

接触网内资零部件图2 铜承力索吊弦线夹2.1 铜绞线承力索吊弦线夹的外形及主要尺寸应符合图2。

图2 铜承力索吊弦线夹(单位：mm)2.2 本零件适用于在电气化铁道接触网系统中铜镁合金承力索上悬吊直径不大于5mm吊弦。

2.2.1 本零件分铜（T）70、铜（T）95和铜（T）120三种规格，分别适用于截面积为70mm2、95mm2及120mm2的承力索。

2.3 性能要求2.3.1 承力索吊弦线夹的最大垂直工作荷重为1.5kN。

2.3.2 承力索吊弦线夹的滑动荷重应不小于1.0kN。

2.3.3 承力索吊弦线夹的垂直破坏荷重应不小于4.5kN。

2.3.4 螺栓紧固力矩为25N⋅m。

接触网内资零部件图3 横承力索线夹3.1 横承力索线夹的外形及主要尺寸应符合图3，型号见表1。

图3 横承力线夹(单位：mm)表1 横承力索线夹型号型号钢 (G) 本体材料参考重量 (kg) 铜 (T) 3.2 本零件适用于电气化铁道接触网系统中截面为50 mm2～80mm2的软横跨横承力索处悬挂吊线。

3.3 性能要求3.3.1 横承力索线夹的最大垂直工作荷重为7.9kN。

3.3.2 横承力索线夹与横承力索间的滑动荷重应不小于9.8kN。

3.3.3 横承力索线夹的破坏荷重应不小于23.7kN。

3.3.4 U螺栓的紧固力矩为44N⋅m 。

CHINA RAILWAY CONSTRUCTION ELECTRIFICATION BUREAU GROUP RAIL TRANSIT EQUIPMENT CO.,LTD.目录1 平腕臂TJ0608A (3)2 斜腕臂TJ0609 (5)3 腕臂支撑总图TJ0610 (7)4 单槽承力索座TJ0104A (9)5 双槽承力索座TJ0104B (12)6套管双耳TJ0301 (15)7 单腕臂上底座TJ0603（D） (17)8 单腕臂下底座TJ0604(D) (19)9 接触线中心锚结线夹TJB0105 (21)10 承力索中心锚接线夹TJB0106 (25)11 接触线电连接线夹TJ0707 (28)12 C型承力索电连接线夹TJ0706 (31)13 承力索锥型终锚固线夹TJ0403A (35)14 接触线锥型终锚固线夹TJ0402A (37)15 接触线锥型终锚固线夹TJ0402B (39)16 线岔TJ0208T (41)17 矩形铝合金定位器TJB0202C (43)18 钢定位支座TJ0205 (45)19 特型定位器TJ0204 (47)20 锚支定位卡子TJ0209 (49)21 定位管TJ0611 (51)22 定位管支撑TJ0612 (53)23 支撑管卡子TJ0307 (55)24 定位环TJ0304 (57)25 可调整体吊弦TJB0103A、压接型整体吊弦TJB0103 (59)26 棘轮补偿装置（四辐）TJ0501B (65)27 滑轮组补偿装置TJ0502 (72)1 平腕臂TJ0608A一、产品用途及说明平腕臂用于组成旋转腕臂结构三角形的上部，平腕臂悬臂一端通过铝合金承力索座支撑承力索，另一端与棒式绝缘子相连，通过铝合金套管座与斜腕臂连接。

二、产品安装示意图三、机械性能1、防腐措施为3级热浸镀锌。

2、腕臂管按GB/T 8162-1999选用材质为20＃钢的无缝钢管。

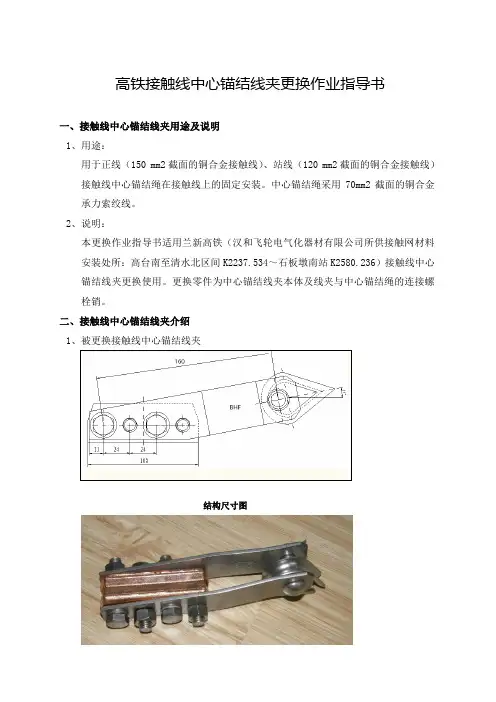

高铁接触线中心锚结线夹更换作业指导书一、接触线中心锚结线夹用途及说明1、用途：用于正线（150 mm2截面的铜合金接触线）、站线（120 mm2截面的铜合金接触线）接触线中心锚结绳在接触线上的固定安装。

中心锚结绳采用70mm2截面的铜合金承力索绞线。

2、说明：本更换作业指导书适用兰新高铁（汉和飞轮电气化器材有限公司所供接触网材料安装处所：高台南至清水北区间K2237.534～石板墩南站K2580.236）接触线中心锚结线夹更换使用。

更换零件为中心锚结线夹本体及线夹与中心锚结绳的连接螺栓销。

二、接触线中心锚结线夹介绍1、被更换接触线中心锚结线夹结构尺寸图实物装配图被更换接触线中心锚结线夹配件清单2、加强型接触线中心锚结线夹结构尺寸图实物装配图加强型接触线中心锚结线夹配件清单三、接触线中心锚结线夹更换流程1、根据加强型接触线中心锚结线夹结构尺寸图、实物装配图、配件清单检查零部件是否齐全；检查配件是否有影响使用的质量缺陷或变形；紧固件之间的配合是否灵活。

2、将被更换接触线中心锚结线夹四个M12x55螺栓松开，直至线夹从接触线的线槽脱离，抽出线夹与中心锚结绳连接的M12销钉，卸下被更换接触线中心锚结线夹。

3、将加强型接触线中心锚结线夹四个M12x40的螺栓松开，把线夹本体固定在接触线要求的位置上（从结构尺寸图可见：加强型接触线中心锚结线夹安装长度小于被更换接触线中心锚结线夹安装长度35mm,为保证中心锚结线夹更换后中心锚结绳张力保持原样，新线夹安装位置向原安装痕迹的中锚方向移动35mm），保证接触线的牙型嵌入接触线的线槽内。

见线夹更换示意图。

4、交替紧固螺栓，紧固力矩70N.m(禁止使用各种普通扳手紧固)。

5、将螺栓处安装的三联止动垫片两个止动端折弯（止动端向上），保证与最近侧螺栓头六角平面粘紧，松止螺栓松动。

6、抽出加强型接触线中心锚结线夹M12螺栓销，将中心锚结绳心型环部分对准中心锚结线夹夹板中间，穿上螺栓销（由田野侧穿向线路侧）、带上背母（螺母拧紧至夹板平面，紧固力矩10N.m）穿入开口销，锁住螺栓销（开口销由根部劈开100-120°），实现线夹与锚结绳的连接。

（建筑电气工程）电气化铁道接触网零件第部分旋转腕臂底座TB中华人民共和国铁道行业标准TB/T2075.39－2002电气化铁道接触网零部件第39部分:旋转腕臂底座FittingsforoverheadcontactsystemofelectrificationrailwayPart39:hingedcantileverbase2002-05-17发布2002-08-01实施中华人民共和国铁道部发布TB/T2075.39－2002前言TB/T2075《电气化铁道接触网零部件》分为54个部分：——第1部分：接触线吊弦线夹；——第2部分：承力索吊弦线夹；——第4部分：双横承力索线夹；——第5部分：接触线中心锚结线夹；——第6部分：承力索中心锚结线夹；——第7部分：杵座鞍子；——第8部分：钩头鞍子；——第9部分：吊环；——第10部分：长吊环；——第11部分：耳环杆；——第12部分：悬吊滑轮；——第13部分：定位线夹；——第14部分：支持器；——第15部分：长支持器；——第16部分：定位环线夹；——第17部分：定位器；——第18部分：特型定位器；——第19部分：软定位器；——第20部分：特型软定位器；——第21部分：定位管；——第22部分：线岔；——第23部分：连接器；——第24部分：定位环；——第26部分：套管双耳；——第27部分：套管铰环；——第28部分：铜接触线接头线夹；——第29部分：承力索接头线夹；——第30部分：UT型耐张线夹；——第31部分：杵座楔形线夹；——第32部分：双耳楔形线夹；——第33部分：双环杆；——第34部分：接触线终端锚固线夹；——第35部分：承力索终端锚固线夹；——第36部分：坠砣；TB/T2075.39－2002——第37部分：补偿滑轮组；——第38部分：补偿棘轮；——第39部分：旋转腕臂底座；——第40部分：特型旋转腕臂底座；——第41部分：调节板；——第42部分：压管；——第43部分：杵环杆；——第44部分：软横跨固定底座；——第46部分：特型拉杆底座；——第47部分：钢柱拉杆底座；——第48部分：腕臂；——第49部分：接触线电连接线夹（斜型）；——第50部分：接触线电连接线夹（垂直型）；——第51部分：电连接线夹（方型）；——第52部分：电连接线夹（长方型）；——第53部分：接地线夹；——第54部分：接地线连接线夹。

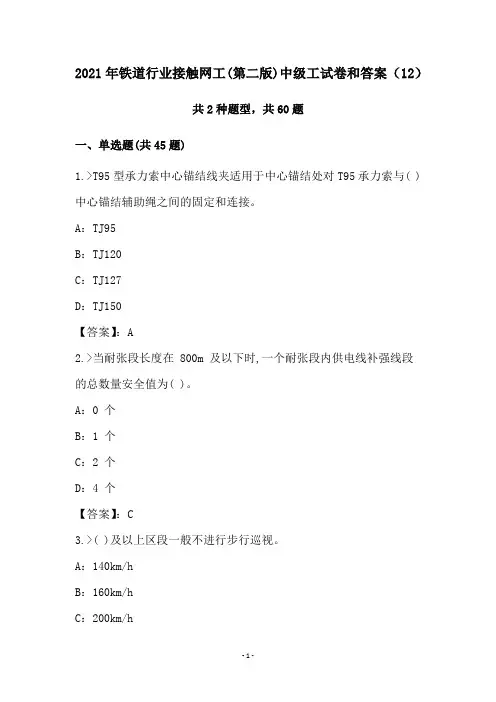

2021年铁道行业接触网工(第二版)中级工试卷和答案（12）共2种题型，共60题一、单选题(共45题)1.>T95型承力索中心锚结线夹适用于中心锚结处对T95承力索与( )中心锚结辅助绳之间的固定和连接。

A：TJ95B：TJ120C：TJ127D：TJ150【答案】：A2.>当耐张段长度在 800m 及以下时,一个耐张段内供电线补强线段的总数量安全值为( )。

A：0 个B：1 个C：2 个D：4 个【答案】：C3.>( )及以上区段一般不进行步行巡视。

A：140km/hB：160km/hC：200km/h【答案】：C4.>120~160km/h 运行区段,锚段长度在 800m 及以下的接触线补强的数量限界值不得超过( )。

A：2 个B：3 个C：4 个D：5 个【答案】：A5.>地面传感器的纵向距离应符合设计要求,允许误差( )。

A：±0.5mB：±1mC：±1.5mD：±2m【答案】：B6.>软横跨横向承力索采用镀锌钢绞线时的安全系数不应小于( )。

A：2.0B：3.0C：4.0D：5.0【答案】：C7.>钢柱侧面限界施工时的误差为( )。

B：?00mmC：0~100mmD：0~200mm【答案】：C8.>加强线带电部分距接地体的最小安全距离是:( )。

A：240mmB：300mmC：330mmD：350mm【答案】：B9.>L3 型钢及铝包钢承力索吊线线夹适用于直径( )的铜承力索。

A：φ9~11mmB：φ11~13mmC：φ13~16mmD：φ16~20mm【答案】：D10.>棒式绝缘子是用来固定和支持导体,使导体与( )绝缘。

A：支柱B：金具C：接地线D：腕臂【答案】：A11.>160km/h 以上运行区段,锚段长度在 800m 及以下的承力索接头的数量限界值不得超过( )。

A：2 个B：3 个C：4 个D：5 个【答案】：A12.>钢承力索 19 股中断( )股及以上应截断重接。

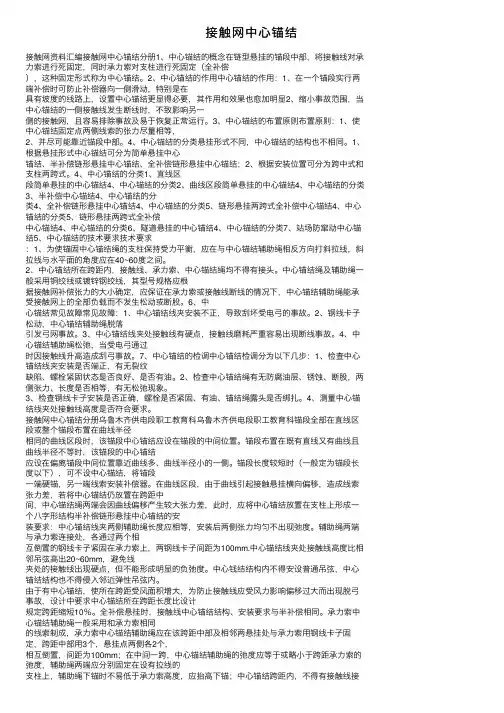

接触⽹中⼼锚结接触⽹资料汇编接触⽹中⼼锚结分册1、中⼼锚结的概念在链型悬挂的锚段中部，将接触线对承⼒索进⾏死固定，同时承⼒索对⽀柱进⾏死固定（全补偿），这种固定形式称为中⼼锚结。

2、中⼼锚结的作⽤中⼼锚结的作⽤：1、在⼀个锚段实⾏两端补偿时可防⽌补偿器向⼀侧滑动，特别是在具有坡度的线路上，设置中⼼锚结更显得必要，其作⽤和效果也愈加明显2、缩⼩事故范围，当中⼼锚结的⼀侧接触线发⽣断线时，不致影响另⼀侧的接触⽹，且容易排除事故及易于恢复正常运⾏。

3、中⼼锚结的布置原则布置原则：1、使中⼼锚结固定点两侧线索的张⼒尽量相等，2、并尽可能靠近锚段中部。

4、中⼼锚结的分类悬挂形式不同，中⼼锚结的结构也不相同。

1、根据悬挂形式中⼼锚结可分为简单悬挂中⼼锚结、半补偿链形悬挂中⼼锚结、全补偿链形悬挂中⼼锚结；2、根据安装位置可分为跨中式和⽀柱两跨式。

4、中⼼锚结的分类1、直线区段简单悬挂的中⼼锚结4、中⼼锚结的分类2、曲线区段简单悬挂的中⼼锚结4、中⼼锚结的分类3、半补偿中⼼锚结4、中⼼锚结的分类4、全补偿链形悬挂中⼼锚结4、中⼼锚结的分类5、链形悬挂两跨式全补偿中⼼锚结4、中⼼锚结的分类5、链形悬挂两跨式全补偿中⼼锚结4、中⼼锚结的分类6、隧道悬挂的中⼼锚结4、中⼼锚结的分类7、站场防窜动中⼼锚结5、中⼼锚结的技术要求技术要求：1、为使锚固中⼼锚结绳的⽀柱保持受⼒平衡，应在与中⼼锚结辅助绳相反⽅向打斜拉线，斜拉线与⽔平⾯的⾓度应在40~60度之间。

2、中⼼锚结所在跨距内，接触线、承⼒索、中⼼锚结绳均不得有接头。

中⼼锚结绳及辅助绳⼀般采⽤铜绞线或镀锌钢绞线，其型号规格应根据接触⽹补偿张⼒的⼤⼩确定，应保证在承⼒索或接触线断线的情况下，中⼼锚结辅助绳能承受接触⽹上的全部负载⽽不发⽣松动或断股。

6、中⼼锚结常见故障常见故障：1、中⼼锚结线夹安装不正，导致刮坏受电⼸的事故。

2、钢线卡⼦松动，中⼼锚结辅助绳脱落引发⼸⽹事故。

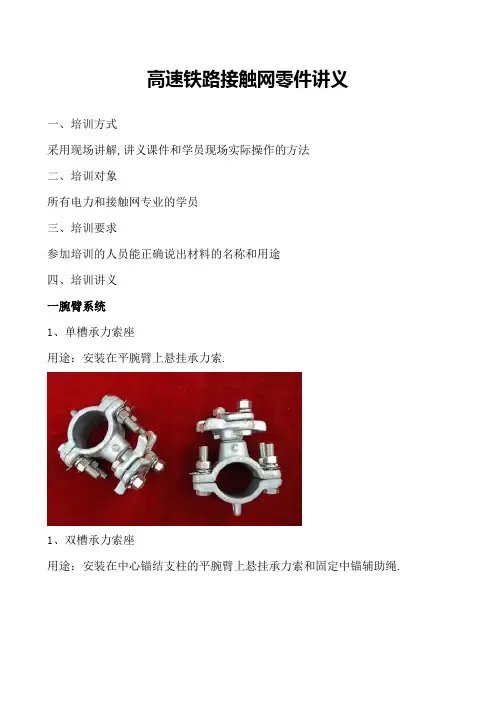

高速铁路接触网零件讲义一、培训方式采用现场讲解,讲义课件和学员现场实际操作的方法二、培训对象所有电力和接触网专业的学员三、培训要求参加培训的人员能正确说出材料的名称和用途四、培训讲义一腕臂系统1、单槽承力索座用途：安装在平腕臂上悬挂承力索.1、双槽承力索座用途：安装在中心锚结支柱的平腕臂上悬挂承力索和固定中锚辅助绳.2、腕臂定位管支撑用途：本零件适用于在平、斜腕臂斜腕臂、定位管之间的加强连接.3、定位环用途：安装在斜腕臂及定位管中连接定位器或连接其它带钩头零件.4、锚支定位卡子用途：安装在转换柱非工作支定位管上固定非工作支接触线.5、套管双耳用途：安装在平腕臂上连接斜腕臂.6、支撑管卡子用途：安装在腕臂和定位管上固定耳环类零件支撑管.二定位装置1、矩形定位器用途：安装在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线.2、定位支座用途：安装在定位管上钩挂定位器.3、定位线夹用途：安装在定位器上固定接触线.三下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力.2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力.3、接触线终端锚固线夹用途：安装于铜合金或铜接触线终端锚固处.4、承力索终端锚固线夹用途：安装于线型为TJ95-127承力索终端锚固使用.5、接触线终端锚固线夹6、倒装耐张线夹：NLD-4用途：用于185mm2或240mm2铝绞线或钢芯铝绞线下锚.安装时铝绞线上应缠铝包带.四悬吊零件1、整体吊弦用途：安装在承力索上悬吊接触线.2、接触线吊弦线夹用途：安装在接触线上连接吊弦悬挂接触线3、承力索吊弦线夹用途：安装在承力索上连接吊弦悬挂接触线.4、杵座鞍子用途：与杵头形零件连接悬挂金属绞线.5、钩头鞍子用途：与带口单耳零件连接悬挂金属绞线.6、双耳鞍子用途：与单耳零件连接悬挂金属绞线.7、悬垂线夹用途：用于与单耳环件连接悬挂金属绞线.五中心锚结装置1、接触线中心锚结线夹用途：安装在接触线上与中锚绳连接,防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围.2、承力索中心锚结线夹用途：安装在承力索上固定中锚绳或中锚辅助绳,防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围.六电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处.2、承力索电连接线夹用途：适用于铜及铜合金电连接线与铜承力索或铜合金承力索的电气连接处.3、接触线电连接线夹4、承力索电连接线夹七软横跨用零件1、定位环线夹用途：安装在软横跨上、下部定位绳上,钩挂定位器或悬吊接触悬挂.2、横承力索线夹用途：安装在软横跨横承力索处悬吊吊线.3、双横承力索线夹用途：安装在软横跨双横承力索处悬吊吊线.4、双耳楔形线夹用途：用于截面为50、80、100mm2 的铜包钢绞线或镀铝锌钢绞线终端锚固处 .5、悬吊滑轮用途：与带口单耳零件连接悬挂承力索和弹性吊索.八腕臂底座1、旋转腕臂底座用途：安装在支柱上支撑腕臂装置.2、T型旋转腕臂底座用途：安装在支柱上支撑腕臂装置.3、保护线支座用途：安装在支柱或吊柱上,固定保护线.九接头类零件1、接触线接头线夹用途：用于接触线断线做对接接头.2、承力索接头线夹用途：用于承力索断线做对接接头.十连接件1、锚板U螺栓,用途：安装在锚板上,以便安装拉线棒或锚杆.2、LV型联板用途：代号为LC-0712.一般用于单支或单件与双支的转换处.如软横跨双横承力索.3、JB-3型并沟线夹等径用途：代号为.用于两支150mm2铝线并接.如对向下锚连线.4、预绞式护线条用途：安装在软横跨悬吊滑装置处的承力索上,以防承力索直接与滑轮相磨.5、D型连接板用途：两个双耳零件的连接.6、球型垫块用途：代号为JL30-89.用于钢柱软横跨上、下部定位绳的软横跨固定角钢处,安装时球面贴软横跨固定角钢,平面在垫片、螺母侧.7、角型垫块用途：代号为JL31-89.一般用于杵头杆或耳环杆有角度的处所.如软横跨横承力索钢柱上、回流线跨越的增高接头上.8、钢线卡子用途：用于钢绞线等的并接或回头,其规格根据线材选用.8、定位管卡子用途：代号为JL35-89.用于48型定位管安装定位管斜拉线.一般用于反定位定位管上安装斜拉线.9、双耳连接器用途：代号为JL32Y-89,两个单耳零件的连接.Y型为带销钉,W型为不带销钉.10、NUT-2型楔型线夹用途：代号为.用于拉线下端与拉线环连接. NUT-2型适用于LXGJ-80mm2拉线线材.11、NX-2型楔型线夹用途：用于拉线上端与承、线锚角钢连接.适用于LXGJ-80mm2拉线线材.12、球头挂环用途：用与杵座和双耳零件的连接.高铁必须使用Q－10的型号.13、焊接杵环用途：用与杵座和双耳零件的连接.多用于下锚处.14、杵头杆用途：代号为JL43600-89.一般用于软横跨钢柱上横承力索与钢柱连接及回流线在腕臂柱上增高接头跨越.安装时须在钢柱或增高接头上安装角型垫块.15、双环杆用途：代号为 JL 55250 -89. 适用两个双耳零件的连接.如双耳连接器,双耳楔型线夹等.其规格较多,应根据需要选用.高铁需用特型双环杆.16、耳环杆用途：代号为JL54400-89.用于混凝土软横跨柱上安装横向承力索.该零件为孔内安装.17、防风拉线用途：用于正线限位定位器处,本零件将定位器与定位管相连,起防风作用.18、D型连接器用途：代号为.用于下锚处,一端与双耳零件连接,另一端与耳环件连接.19、U型挂环用途：代号为GB2325-85.适用于与U型或环状的零件连接.如拉线基础上用的该零件一端与下拉环、另一端与下锚拉环连接.20、直角挂板用途：代号为GB2327-85.用与单耳和双耳零件的连接.21、长吊环：用途：代号为JL38-89.适用于5°～20 °转角时悬挂悬式绝缘子.它的安装具有方向性,斜边为受拉侧.22、双联碗头挂扳用途：代号为GB2324-85.适用于一端与耳环件另一端与杵头件连接23、单联碗头挂板用途：代号为GB2324-85.适用于一端与双耳件、另一端与杵头件连接.如用于下锚补偿杵头绝缘与双耳楔型线夹连接.W-7B型一般用于附加线下锚处杵头悬式绝缘子与耐张线夹连接.十一绝缘部件1、硅橡胶绝缘子用途：代号为双重绝缘FQXS-25/100738UH、非双重绝缘FQX-25/100738UH .适用于一端与耳环件另一端与双耳件连接.2、硅橡胶绝缘子用途：代号为双重绝缘FQXS-25/100738UH、非双重绝缘FQX-25/100738UH .适用于两端与双耳件连接.3、硅橡胶棒式绝缘子.用途：本零件适用于60型水平腕臂和斜腕臂的安装,水平腕臂时应采取防抽出措施.如在水平腕臂上钻孔后安装螺栓.安装时排水孔应朝下.4、棒式绝缘子用途：适用于水平腕臂和斜腕臂的安装.安装时排水孔朝下.双重绝缘时用QBZ2型.。

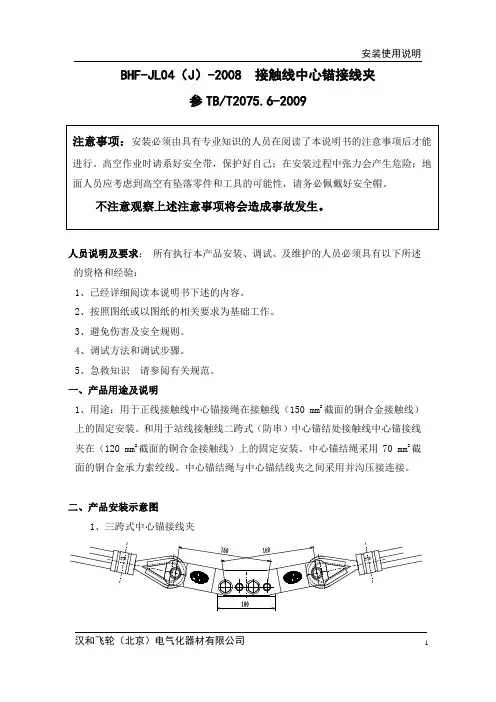

BHF-JL04（J）-2008 接触线中心锚接线夹参TB/T2075.6-2009人员说明及要求：所有执行本产品安装、调试、及维护的人员必须具有以下所述的资格和经验：1、已经详细阅读本说明书下述的内容。

2、按照图纸或以图纸的相关要求为基础工作。

3、避免伤害及安全规则。

4、调试方法和调试步骤。

5、急救知识请参阅有关规范。

一、产品用途及说明1、用途：用于正线接触线中心锚接绳在接触线（150 mm2截面的铜合金接触线）上的固定安装。

和用于站线接触线二跨式（防串）中心锚结处接触线中心锚接线夹在（120 mm2截面的铜合金接触线）上的固定安装。

中心锚结绳采用70 mm2截面的铜合金承力索绞线。

中心锚结绳与中心锚结线夹之间采用并沟压接连接。

二、产品安装示意图1、三跨式中心锚接线夹2、两跨式中心锚接线夹M12X55螺栓心型环线夹本体12X39销钉线夹夹板接触线中心锚接线夹三、机械性能1、正线接触线中心锚结线夹与接触线之间的最大水平工作荷重不小于27.5kN。

2、站线接触线中心锚结线夹与接触线之间的最大水平工作荷重不小于16.5kN。

3、接触线中心锚结线夹与接触线之间的滑移荷重不小于41.25kN。

3、接触线中心锚结线夹与锚接绳之间的滑移荷重不小于38.64kN。

4、正线接触线中心锚结线夹的水平破坏荷重不小于82.5kN。

5、M12螺栓的紧固力矩为44~56N.m。

四、安装方法1、根据安装示意图或装配图材料表检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；紧固件之间的配合是否灵活。

2、将本零件上的四个M12x55的螺栓松开，将线夹本体固定在接触线要求的位置上，保证接触线的牙型嵌入接触线的线槽内。

3、交替紧固螺栓，紧固力矩44~56N.m。

4、将锚结绳沿着心型环的槽子缠绕一圈后，通过压接接头压接。

4、卸下中心锚结线夹上M12销钉，将预先压制好的锚接绳对准中心锚结线夹夹板之间，将心型环部分和中心锚结线夹夹板上穿销钉的孔对齐，用螺栓销依次穿过夹板和锚结绳的心形护环，带上背母，穿入开口销，锁住螺栓销，实现线夹与锚结绳的连接。

名称：《接触网零配件的介绍》所在学院铁道供电与电气学院班级铁供133姓名陈鋆霖学号 35指导老师邓缬完成日期图号CJL70-05 简图名称腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL70（D）-05 简图名称D型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于等径吊柱安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL70（T）-05 简图名称T型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于隧道壁及端墙上安装平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL72-05 简图名称双腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装双支平腕臂。

2.本零件最大水平工作荷重≥10KN。

图号CJL61-05 简图名称平腕臂规格P LP尺寸用途、性能、材质1.本零件适用于平头斜腕臂安装中的平腕臂处。

2.在与针式绝缘子安装时需将绝缘子所带的螺栓旋入腕臂本体的螺母中并拧紧。

3.腕臂本体内焊接的螺母中心应与所钻孔的中心一致。

4.焊缝厚度应小于5mm。

5.焊接后3级镀锌，螺纹部分镀锌后应不影响安装。

6.L值根据安装图具体要求确定。

图号JL14-05 简图套管双耳名称规格尺寸用途、性能、材质1.本零件适用于在斜腕臂或定位管上连接耳环型零件。

2.本零件的最大水平工作荷重为 5.8KN，最大垂直工作荷重为4.9KN。

3.本零件的滑动荷重≥4.9KN。

4.零件本体材质为不锈钢，U螺栓为0Cr18Ni9，螺母、平垫圈和弹簧垫圈材质为1Cr18Ni9。

1安装注意事项1.1安装前需检查零配件是否齐全，装配是否灵活，运输中有无产生碰撞、砸伤等缺陷。

1.2M10的U螺栓、螺母涂以工业凡士林，并用扭矩扳手进行紧固，紧固加力速度均匀，不宜过大，直至力矩值为25-32N·m时停止。

TB 中华人民共和国铁道行业标准TB/T2075.35－2002电气化铁道接触网零部件第35部分：承力索终端锚固线夹Fittings for overhead contact system of electrification railwayPart35:Terminal anchor clamp for messenger wire2002-05-17发布 2002-08-01实施中华人民共和国铁道部发布TB/T2075.35－2002前言TB/T 2075《电气化铁道接触网零部件》分为54个部分：——第1部分：接触线吊弦线夹；——第2部分：承力索吊弦线夹；——第3部分：横承力索线夹；——第4部分：双横承力索线夹；——第5部分：接触线中心锚结线夹；——第6部分：承力索中心锚结线夹；——第7部分：杵座鞍子；——第8部分：钩头鞍子；——第9部分：吊环；——第10部分：长吊环；——第11部分：耳环杆；——第12部分：悬吊滑轮；——第13部分：定位线夹；——第14部分：支持器；——第15部分：长支持器；——第16部分：定位环线夹；——第17部分：定位器；——第18部分：特型定位器；——第19部分：软定位器；——第20部分：特型软定位器；——第21部分：定位管；——第22部分：线岔；——第23部分：连接器；——第24部分：定位环；——第25部分：长定位环；——第26部分：套管双耳；——第27部分：套管铰环；——第28部分：铜接触线接头线夹；——第29部分：承力索接头线夹；——第30部分：UT型耐张线夹；——第31部分：杵座楔形线夹；——第32部分：双耳楔形线夹；——第33部分：双环杆；——第34部分：接触线终端锚固线夹；——第35部分：承力索终端锚固线夹；——第36部分：坠砣；TB/T 2075.35－2002——第37部分：补偿滑轮组；——第38部分：补偿棘轮；——第39部分：旋转腕臂底座；——第40部分：特型旋转腕臂底座；——第41部分：调节板；——第42部分：压管；——第43部分：杵环杆；——第44部分：软横跨固定底座；——第45部分：拉杆底座；——第46部分：特型拉杆底座；——第47部分：钢柱拉杆底座；——第48部分：腕臂；——第49部分：接触线电连接线夹（斜型）；——第50部分：接触线电连接线夹（垂直型）；——第51部分：电连接线夹（方型）；——第52部分：电连接线夹（长方型）；——第53部分：接地线夹；——第54部分：接地线连接线夹。

TB 中华人民共和国铁道行业标准TB/T2075.30－2002电气化铁道接触网零部件第30部分：UT型耐张线夹F Fittings for overhead contact system of electrification railwayPart30:Strain clamp UT-type2002-05-17发布 2002-08-01实施中华人民共和国铁道部发布TB/T2075.30－2002前言TB/T 2075《电气化铁道接触网零部件》分为54个部分：——第1部分：接触线吊弦线夹；——第2部分：承力索吊弦线夹；——第3部分：横承力索线夹；——第4部分：双横承力索线夹；——第5部分：接触线中心锚结线夹；——第6部分：承力索中心锚结线夹；——第7部分：杵座鞍子；——第8部分：钩头鞍子；——第9部分：吊环；——第10部分：长吊环；——第11部分：耳环杆；——第12部分：悬吊滑轮；——第13部分：定位线夹；——第14部分：支持器；——第15部分：长支持器；——第16部分：定位环线夹；——第17部分：定位器；——第18部分：特型定位器；——第19部分：软定位器；——第20部分：特型软定位器；——第21部分：定位管；——第22部分：线岔；——第23部分：连接器；——第24部分：定位环；——第25部分：长定位环；——第26部分：套管双耳；——第27部分：套管铰环；——第28部分：铜接触线接头线夹；——第29部分：承力索接头线夹；——第30部分：UT型耐张线夹；——第31部分：杵座楔形线夹；——第32部分：双耳楔形线夹；——第33部分：双环杆；——第34部分：接触线终端锚固线夹；——第35部分：承力索终端锚固线夹；——第36部分：坠砣；TB/T 2075.30－2002——第37部分：补偿滑轮组；——第38部分：补偿棘轮；——第39部分：旋转腕臂底座；——第40部分：特型旋转腕臂底座；——第41部分：调节板；——第42部分：压管；——第43部分：杵环杆；——第44部分：软横跨固定底座；——第45部分：拉杆底座；——第46部分：特型拉杆底座；——第47部分：钢柱拉杆底座；——第48部分：腕臂；——第49部分：接触线电连接线夹（斜型）；——第50部分：接触线电连接线夹（垂直型）；——第51部分：电连接线夹（方型）；——第52部分：电连接线夹（长方型）；——第53部分：接地线夹；——第54部分：接地线连接线夹。

TB中华人民共和国铁道行业标准TB/T2075.50－2002电气化铁道接触网零部件第50部分：接触线电连接线夹（垂直型）Fittings for overhead contact system of electrification railwayPart50:Electric connecting clamp for contact wire(vertical-type)2002-05-17发布 2002-08-01实施中华人民共和国铁道部发布TB/T2075.50－2002前言TB/T 2075《电气化铁道接触网零部件》分为54个部分：——第1部分：接触线吊弦线夹；——第2部分：承力索吊弦线夹；——第3部分：横承力索线夹；——第4部分：双横承力索线夹；——第5部分：接触线中心锚结线夹；——第6部分：承力索中心锚结线夹；——第7部分：杵座鞍子；——第8部分：钩头鞍子；——第9部分：吊环；——第10部分：长吊环；——第11部分：耳环杆；——第12部分：悬吊滑轮；——第13部分：定位线夹；——第14部分：支持器；——第15部分：长支持器；——第16部分：定位环线夹；——第17部分：定位器；——第18部分：特型定位器；——第19部分：软定位器；——第20部分：特型软定位器；——第21部分：定位管；——第22部分：线岔；——第23部分：连接器；——第24部分：定位环；——第25部分：长定位环；——第26部分：套管双耳；——第27部分：套管铰环；——第28部分：铜接触线接头线夹；——第29部分：承力索接头线夹；——第30部分：UT型耐张线夹；——第31部分：杵座楔形线夹；——第32部分：双耳楔形线夹；——第33部分：双环杆；——第34部分：接触线终端锚固线夹；——第35部分：承力索终端锚固线夹；——第36部分：坠砣；ITB/T 2075.50－2002——第37部分：补偿滑轮组；——第38部分：补偿棘轮；——第39部分：旋转腕臂底座；——第40部分：特型旋转腕臂底座；——第41部分：调节板；——第42部分：压管；——第43部分：杵环杆；——第44部分：软横跨固定底座；——第45部分：拉杆底座；——第46部分：特型拉杆底座；——第47部分：钢柱拉杆底座；——第48部分：腕臂；——第49部分：接触线电连接线夹（斜型）；——第50部分：接触线电连接线夹（垂直型）；——第51部分：电连接线夹（方型）；——第52部分：电连接线夹（长方型）；——第53部分：接地线夹；——第54部分：接地线连接线夹。
