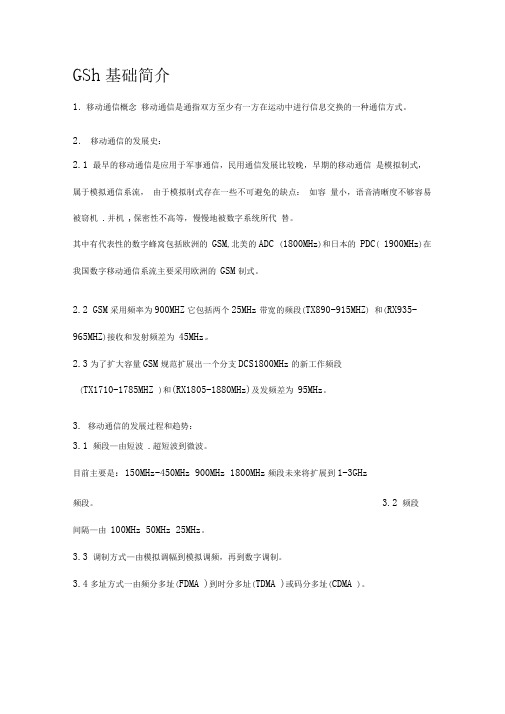

GSh基础简介1．移动通信概念移动通信是通指双方至少有一方在运动中进行信息交换的一种通信方式。
2．移动通信的发展史：2.1最早的移动通信是应用于军事通信，民用通信发展比较晚，早期的移动通信是模拟制式，属于模拟通信系流，由于模拟制式存在一些不可避免的缺点：如容量小，语音清晰度不够容易被窃机.并机,保密性不高等，慢慢地被数字系统所代替。
其中有代表性的数字蜂窝包括欧洲的GSM,北美的ADC (1800MHz)和日本的PDC( 1900MHz)在我国数字移动通信系流主要采用欧洲的GSM制式。
2.2 GSM采用频率为900MHZ它包括两个25MHz带宽的频段(TX890-915MHZ) 和(RX935-965MHZ)接收和发射频差为45MHz。
2.3为了扩大容量GSM规范扩展出一个分支DCS1800MHz的新工作频段(TX1710-1785MHZ )和(RX1805-1880MHz)及发频差为95MHz。
3. 移动通信的发展过程和趋势：3.1频段—由短波.超短波到微波。
目前主要是：150MHz-450MHz 900MHz 1800MHz频段未来将扩展到1-3GHz频段。
3.2 频段间隔—由100MHz 50MHz 25MHz。
3.3 调制方式—由模拟调幅到模拟调频，再到数字调制。
3.4多址方式一由频分多址(FDMA )到时分多址(TDMA )或码分多址(CDMA )。
3.5 器件—由电子管到晶体管到大规模集成电路及微处理器。
GSM 900 技术指标1.发射频2. 接收频率935—960M Hz3. 收发频差45MHz4. 信道1 —1245. 频道间隔200KHz每载波信道数（时隙数）87. 收发时差3 时隙8. 调制速率270.833Kb/s9. 调制方式0.3GMSKI.Frame 周期 4.615ms11.时隙周期576.9us12.功率级别5—19 级（5—33dB）附：一.移动台最大功率2w（33dB）二. 移动台最小功率0.3W（5dB）GSM手机原理手机按功能分为三大部分：一逻辑音频部分；二射频部分（包括接收和发射）；三输入输出接口部分一基带部分1.1基带主要功能是程序数据的存储DSP 键盘输入和RX 模块之间的通讯，对TX 功率的控制，对电原管理模块的控制，SIM 卡接口，串行下载接口，人机界面（显示. 背景灯. 蜂鸣器. 扬声器. 麦克风. 振子等）1.2逻辑部分包括电擦写存储器，闪速存储器，随机存储器及语音处理器。
第一课 简单电路和电力系统一、 电路的基本构成简单电路：电源、开关、用电器、导线电力网：二、 简单电路的构成和计算（以手电筒为例）基本概念：1、电源电动势: 代表符号：E2、电压：代表符号：U单位：V（伏特，简称伏）; KV（千伏）1KV=1000V3、电阻：电源内阻、负载电阻。
代表符号：R单位：Ω（欧姆） ; KΩ（千欧）; MΩ（兆欧）1M=1000K 1K=1000Ω4、电流：代表符号：I，单位：A(安培) ; KA（千安）; mA(毫安)1KA=1000A 1A=1000ma5、功率（有功功率）代号：P单位：W(瓦特) ; KW（千瓦）; MW（兆瓦）1MW=1000KW 1KW=1000W欧姆定律：电工学最基本的定律。
原则上说，任何复杂的电路，包括直流电路，交流电路，简单电路，复杂电路，只要是线性电路，都可以用此定律公式来计算。
欧姆定律公式：I=U/R 或U＝IR 或R=U/I功率公式：P=UI以手电筒为例来作如下计算，以加深以上基本概念的理解。
假设：电动势＝3V（两节电池，每节1.5V）内阻＝0.01Ω（每节电池内阻0.005Ω）负载电阻（灯泡）＝4.99Ω（灯泡冷态电阻小，热态电阻大）。
电流（A）=电压（V）/电阻（Ω）即I=U/(r+R)＝3V/(0.01Ω+4.99Ω)=0.6A灯泡两端的电压U R=0.6×4.99=2.994V（大部分的电压作用在负载上）内阻电压U r=0.6×0.01=0.006V（很小的电压作用在内阻上）灯泡消耗的功率P1＝2.994V×0.6A=1.7964W内阻消耗的功率P2=0.006V×0.6A=0.0036W合计消耗功率＝1.794W+0.0036W=1.8W正好等于3V×0.6A=1.8W。
电能大部分电力发了光，小部分电力消耗在内阻上（以上是新电池刚使用的情况，随着使用时间的延长，电池电动势逐渐下降，内阻r逐渐升高，U R逐渐下降，灯光变暗，以致以后不再亮了）。
XXXX有限责任公司维修电工岗位（三级培训教材）目录一．岗位简介二．机台工作原理三．主要危险点四．主要伤害方式及防护措施五．自救、互救、疏散及应急处理措施六．岗位防护用品七．岗位之间工作衔接配合八．岗位安全操作规程九．岗位安全职责一〇．岗位检修（维修）安全注意事项一一．有关事故案例一、维修电工岗位简介维修电工是指取得电工特种作业操作证，从事车间机械设备和电气系统线路及器件的安装、调试与维护、修理。
二、维修电工工作特点具有一定的学习、理解、观察、判断、推理和计算能力，手指、手臂灵活，动作协调，并能高空作业。
三、维修电工主要危险点1.高压进电柜●安全装置/防护设施：接地保护●目的：防止人员作业时造成触电、电伤、电弧灼伤2.直流屏：●安全装置/防护设施：接地保护●目的：防止设备运行时人员进入造成机械伤害3.发电机：●安全装置/防护设施：接地保护●目的：防止人员违章作业造成触电、电伤、电弧灼伤4.临时线路：●防护：防止受外力损坏的保护、总开关控制、漏电保护装置●目的：防止触电、电伤5.施工用电：●防护：现场配电箱的安装应执行“一机、一闸、一漏、一箱”制度；线路,电缆架设或埋设应符合标准；灯具金属外壳应作接零保护；潮湿作业,手持电动工具应使用安全电压；施工脚手架的周边与外电架空线路的边线之间保证安全操作距离。
作业前必须佩戴好安全防护用品、用具。
●目的：防止触电、电伤、摔伤6.电器检修：●防护：检修时切断电源，验电，挂牌，挂接地线，穿戴好防护用品、用具，设置专人监护。
●目的：防止触电、电伤四、主要伤害方式及防护措施1.伤害类型（可能造成的伤害）触电（电伤）高处坠落（摔伤）爆炸、火灾（烧伤）机械伤害（割伤、擦伤、刺伤）2.防护措施1)触电（电伤）●原因：使用不合格的工用具和个人防护用品；违规进行带电作业；检修时未切断电源，未挂牌，无人监护；临时接线没有总开关控制，也没有安装漏电保护器；临时线架空敷设高度和与其他设备、门、窗、水管等距离达不到规定标准；照明灯具金属外壳未作接零保护；潮湿作业未使用36V以下安全电压,手持电动工具未使用36V以下安全电压；架空线路,电缆架设或埋设不符合；建筑施工机械没有安装漏电保护器或失效,或没有接地；施工现场配电箱开关箱没有安装漏电保护器或保护器失灵；施工现场配电箱闸具损坏，箱内多路线路无标记；电箱下引出线混乱,电箱无门、无防雨措施等；施工现场电线老化、破皮没有做绝缘措施；施工现场电线过道无防护；在潮湿作业场所或金属构架上等导电性能良好的作业场所没有使用Ⅱ类或Ⅲ类工具。
维修工安全培训教材标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII维修工安全培训（入职安全教育教材）目录1．各工种操作规范1.1机修操作规范1.2电焊工操作规范1.3气焊、气割工操作规范2．机械设备安全操作规范2.1台钻2.2砂轮机2.3砂轮切割机2.4电焊机3．气瓶安全操作规范4．维修工种工作质量标准5．高处作业管理一．各工种操作规范1．机修操作规范1）工作前穿戴好劳防用品，合理安排好操作场地，检查和备齐所用的工具，禁止使用有裂纹、带毛刺、手柄松动等不符合安全要求的工具。
2）虎钳夹具只准使用最大形程的三分之二，板紧手柄不准用锤击或管套加长。
重物在虎钳不准夹持过夜。
钳夹重物时，虎钳下端应支撑着实。
3）使用钻床、砂轮机等机械设备时，必须严格遵守有关的安全操作规范。
4）使用移动电具时必须有安全绝缘措施，并检查防护装置是否完好，插头是否损坏，移动照明只准用36伏以下的低压行灯。
所使用的手持式砂轮机必须是无裂纹的，磨屑飞溅的方向不准对着人。
5）登高作业要严格遵守有关安全规定，传递工具和物件禁止上下抛掷。
6）工作中注意周围人员及自身的安全，防止工具脱落，工件及铁屑飞溅造成伤害。
快口工具移动时要快口向下，用毕后要妥善保管。
7）任何机械设备在拆卸前必须切断电源，并挂上“正在修理、不准合闸”的警告牌或由专人看管电源开关。
8）工件装配应放在专用支架上进行。
搬运机器设备要注意周围环境，不得硬搬硬拉，以防翻倒伤人。
多人操作要互相呼应，动作要协调。
9）设备上的电气线路和器件及电动工具发生故障，应由电工修理，自己不得随意拆卸，不准自己动手敷设线路和安装临时电源。
10）清除铁屑，必须使用工具，禁止用手拉、嘴吹。
11）工作完毕，必须清理工作场地，详细检查工具、材料，摆放在指定的地点，并将设备的电、汽、水、油源等断开。
2．电焊工操作规范（1）电焊机设备应有专人负责保管。
（2）工作前要穿戴好劳防用品，检查电机、开关、导线、电焊钳手把等是否安全可靠，绝缘是否良好，接地装置是否牢固等，确认正常，方可操作。
消防报警维护人员培训教材顾客培训必须应有的内容1、主机菜单的使用操作。
2、联动柜操作。
3、故障如何处理。
4、主机控制方式。
一、移交前的准备工作1、按系统设计图纸对安装的探测器和各种模块（监视、控制模块）进行数量核实，如果图纸上与实际安装不符，要问清楚经有关负责人确认后生效。
2、检查系统线路，对错线、开路、短路、虚焊等进行处理。
3、检测系统线路对地绝缘电阻和系统接地是否满足《火灾自动报警系统施工及验收规范》的要求，对地绝缘电阻不小于20兆欧，使用专用接地时地线对地电阻不能大于4欧姆，使用联合接地时地线对地电阻不能大于1欧姆。
4、对控制柜、火灾显示盘、火灾专用计算机等设备逐个进行检查，正常后方可进行系统移交。
5、通常要求整理移交和存档的资料应包括：（1）、消防系统竣工图--系统图、标有探测器和各种模块编码的各楼层平面图。
（2）、系统配置情况--系统的回路数、各个回路的编码地址数量、楼层显示盘的分布情况及显示范围。
（3）、系统显示对应关系--各个编码地址与实际地址的对应关系、各个编码地址的设备类型。
（4）、系统联动逻辑关系--系统的消防设备的分布及动作逻辑关系。
（5）、电脑、打印机、功放、卡座及相关保修卡或说明书。
二、常见故障及排除线路检查完毕符合要求后，系统通常会出现故障或火警，下面列出最常见的故障及处理方法，通常需要将外部故障排除完毕后，才能进行后面的工作。
1、某个回路全部地址都报故障可能原因：该回路总线与OZH4800控制器断路、总线正负极性接反。
解决办法为将线路改正。
2、某几个地址报故障可能原因：编码错误、正负极性接反、线路断线、设备损坏。
解决办法：A、检查故障地址的总线连接是否有误。
B、检查故障地址是否拨号正确、是否有重码、设备类型是否正确。
C、若故障地址是监控模块，检查模块是否为反馈线路故障。
3、手动启动每个受控的消防联动设备，如：消防广播、消防警铃、正压风口、正压风机、排烟阀、排烟风机、消防泵、喷淋泵、消防电梯迫降、非消防电源切断、事故照明等，并查看每个受控设备的反馈信号是否正确，若不正确则可能是受控设备出现故障，特别注意：当起停控制单元或双启控制单元出现线路故障（既线路故障灯点亮）时，切勿启动设备，以免造成设备损坏。
维修人员安全培训教材一、引言在工作中，维修人员经常面临各种危险和安全风险。
为了保证维修人员的安全，提高工作效率，本教材旨在提供一些关键的培训内容，帮助维修人员学习和掌握必要的安全知识和技能。
二、维修人员的职责与义务1. 维修人员的工作职责- 负责检修设备并确保其正常运行。
- 及时响应设备故障，提供紧急维修和维护服务。
- 遵守公司规定，确保工作质量和效率。
2. 维修人员的安全义务- 遵守安全操作规程，使用个人防护装备。
- 维护工作场所的整洁和安全。
- 合理使用工具，确保工作时不会造成人身伤害或设备损坏。
三、基础安全知识1. 个人防护装备- 头部防护：佩戴安全帽，防止物体击中头部。
- 眼部防护：佩戴护目镜，防止灰尘和异物伤害。
- 呼吸道防护：配戴口罩或呼吸器，并保持通风良好。
- 手部防护：佩戴耐磨手套，防止切割和化学品伤害。
- 脚部防护：穿戴耐穿刺鞋，防止尖锐物品刺伤。
2. 安全操作规程- 了解设备操作手册，掌握正确的操作方法。
- 确定设备是否停机并采取安全措施。
- 避免对设备进行未经授权的修改或维修。
四、电气安全1. 电气事故的原因和后果- 电击事故可能导致生命危险和设备损坏。
- 页面未保护的电缆和线路可能导致触电事故。
2. 安全措施- 在装置上方设置适当的标志，以指明电气设备的位置。
- 使用绝缘工具和绝缘手套进行电气维修。
- 在工作期间确保电源已切断，并采取必要的防护措施。
五、化学品安全1. 常见化学品的危害性- 部分化学品具有腐蚀性，可能对皮肤和呼吸系统造成损害。
- 部分化学品具有易燃性，可能引发火灾或爆炸。
2. 安全措施- 使用个人防护装备，如手套、护目镜和防毒面具。
- 遵守化学品标签上的使用和储存指南。
- 在通风良好的地方使用化学品，并确保密封容器。
六、高处作业安全1. 高处作业的风险- 高处作业可能导致摔落事故，造成严重伤害或死亡。
2. 安全措施- 操作前进行必要的检查和准备。
- 确保使用适当的防护设备，如安全带和安全网。
电工基础作业本文参照网络资料和笔者工作经验整理，仅用于企业内部培训，不做发表。
本章是维修人员必须熟练掌握的基础技能，良好的作业技能，对提升维修安全性和作业质量，降低因作业导致的停台有重要作用。
第一节：工具使用一、学会正确使用常用工具（一）电笔（低压验电器）电笔的常用类型有旋具式、数字式、笔式等三种，如图6-1所示。
电笔是检验导线和电气设备是否带电的常用工具，其测量范围为60~500 V。
图6-1：电笔（低压验电器）使用电笔时，握法如图6-2所示，注意要用笔尖接触被测的导体，手指千万不要碰到笔尖。
电笔使用前必须检查外观是否完好，塑料壳内是否有电阻和氖管，不符合要求的验电器不能使用。
验电器使用前应先在有电的设备上进行验电，以证明验电器是好的。
反向经验1：其实先验电后验笔更可靠，笔者就有过先验证电笔良好后，再验电确认无电后作业，而被电击的经历；原因是恰好在两次验电之间电笔坏了。
图6-2：电笔使用方法笔尖金属部分应用绝缘胶布包好，笔尖金属裸露部分不能超过5mm，以防笔尖过长，在验电过程中发生接地或短路事故。
反向经验2：笔者也有过电笔笔杆造成400A空开两相短路的经历，电笔被融化，空开报废。
反向经验3：一位维修工验证电路没有电开始作业，而被电击，再去校验电笔发现电笔没有问题，但验电点再验仍然无电，用万用表测量却为110VAC。
原因是：控制变压器副边没有接地点，是悬空的，电笔检验时因与大地无回路，而不显示。
（二）螺丝刀螺丝刀是拆卸或安装紧固螺钉的工具，俗称起子。
通常根据头部形状可分为一字形和十字形两种：图6-3：螺丝刀使用螺丝刀时注意事项：1、不可使用金属杆直通柄顶的螺丝刀，进行带电作业时，金属杆上应套上绝缘管；2、螺丝刀头部应与螺钉尾槽紧密结合，用力均匀、防止打滑现象发生，以免损坏螺钉槽口，甚至伤及作业者的手。
（三）电工钢丝钳电工钢丝钳又称克丝钳。
电工应使用耐压500V绝缘柄的钳子。
是用来切断钢丝或导线的，也可以用来剥线。
化工厂检维修安全培训教材第一章前言本教材是为化工厂的检维修人员编写的安全培训教材，旨在提高检维修人员的安全意识和操作技能，确保化工生产过程中的安全性和可靠性。
培训内容主要包括化工厂的安全管理、安全操作规程、常见危险品及其应急救援、设备检修与维护等方面，全面介绍化工厂检维修的相关知识和要点。
第二章化工厂安全管理化工厂安全管理是确保工作人员安全的基础，本章将介绍以下内容：1. 安全责任制度：明确化工厂的安全责任分工，包括管理层、操作人员和检维修人员的责任。
2. 安全生产标准：介绍化工厂安全生产的基本要求，包括作业时的个人防护措施、操作规程和应急预案的编制。
3. 安全教育和培训：介绍化工厂对检维修人员进行安全教育和培训的方式和内容。
第三章必备工具与安全装备在进行化工厂的检维修工作时，必备的工具和安全装备能够有效减少事故的发生，本章将介绍以下内容：1. 检维修工具：列举常用的检修工具及其使用方法，例如扳手、螺丝刀、钳子等。
2. 安全装备：介绍化工厂检维修工作中必备的安全装备，包括防护眼镜、手套、安全鞋等。
3. 安全操作技巧：提供化工厂检维修人员必备的安全操作技巧，如正确使用工具、正确上下高处等。
第四章常见危险品及其应急救援化工厂常使用各类危险品，正确处理危险品事故能够减轻事故的影响，本章将介绍以下内容：1. 常见危险品：介绍化工厂常见的危险品及其性质、用途和存储要求。
2. 应急预案和逃生路线：提供化工厂应急预案的编制要点和逃生路线设计的注意事项。
3. 应急救援措施：介绍化工厂危险品事故发生时的应急救援措施，包括紧急停工、报警和急救处理等。
第五章设备检修与维护化工厂的设备维护和检修是确保生产的关键环节，本章将介绍以下内容：1. 设备维护管理：介绍化工厂设备维护管理的基本要求，包括定期维护、预防性维护和修复性维护。
2. 设备检修流程：详细阐述化工厂设备检修的流程和注意事项，包括检查、清洗、更换和测试等步骤。
GS雌础简介1．移动通信概念移动通信是通指双方至少有一方在运动中进行信息交换的一种通信方式。
2．移动通信的发展史：2.1最早的移动通信是应用于军事通信，民用通信发展比较晚，早期的移动通信是模拟制式，属于模拟通信系流，由于模拟制式存在一些不可避免的缺点：如容量小，语音清晰度不够容易被窃机.并机,保密性不高等，慢慢地被数字系统所代替。
其中有代表性的数字蜂窝包括欧洲的GSM,北美的ADC （1800MHz）和日本的PDC（1900MHz）在我国数字移动通信系流主要采用欧洲的GSM制式。
2.2 GSM采用频率为900MHZ它包括两个25MHz带宽的频段（TX890-915MHZ）和（RX935-965MHZ）接收和发射频差为45MHz。
2.3为了扩大容量GSM规范扩展出一个分支DCS1800MHZ的新工作频段(TX1710-1785MHZ )和(RX1805-1880MHZ)及发频差为95MHz。
3. 移动通信的发展过程和趋势：3.1频段—由短波.超短波到微波。
目前主要是:150MHz-450MHz 900MHz 1800MHz频段未来将扩展到1-3GHz3.2 频段频段。
间隔—由100MHz 50MHz 25MHz。
3.3 调制方式—由模拟调幅到模拟调频，再到数字调制。
3.4多址方式一由频分多址（FDMA ）到时分多址（TDMA ）或码分多址（CDMA ）。
3.5 器件—由电子管到晶体管到大规模集成电路及微处理器GSM 900 技术指标1.发射频2. 接收频率935—960M Hz3. 收发频差45MHz1 —1244. 信道5. 频道间隔200KHz每载波信道数（时隙数）83 时隙7. 收发时差270.833Kb/s8. 调制速率9. 调制方式0.3GMSKI.Frame 周期 4.615ms11.时隙周期576.9us12.功率级别5—19 级（5—33dB）附：一.移动台最大功率2w（33dB）. 移动台最小功率0.3W（5dB）GSM手机原理手机按功能分为三大部分：一逻辑音频部分；二射频部分（包括接收和发射）三输入输出接口部分基带部分1.1基带主要功能是程序数据的存储DSP 键盘输入和RX 模块之间的通讯，对TX 功率的控制，对电原管理模块的控制，SIM 卡接口，串行下载接口，人机界面（显示. 背景灯. 蜂鸣器. 扬声器. 麦克风. 振子等）1.2逻辑部分包括电擦写存储器，闪速存储器，随机存储器及语音处理器。
1．2.1 逻辑部分工作时，中央处理器通过串行数据线及时钟线与电擦写存储器通信，另一方面闪速存储器及随机存储器与中央处理器通信是通过并行数据线及地址线进行通信，中央处理器通过CS片选信号来实现对flash和RAM进行通信。
1．2.2 片选信号包括有CSflash，CSRAM，CSROM 这些信号平时为H 电平，L电平时有效。
1．2.3 中央处理器还通过射频部分的控制及取样电路实现对射频部分的鉴控：如通过Tx EN1 TxEN2 RxEN1 RxEN2 信号实现控制，频率合成器所需要产生不同的频率。
通过对显示屏控制及数据信号LCDWR . LCDA2 . LCDEN 实现显示功能。
GE303手机基本电路工作原理1．显示电路由CPU IC7 负责对显示屏进行控制主要通过DISP—SCLK . DISP—RS .DISP—RST . DISP—CS. DISP—SID 等数据线来控制显示屏的数据。
2．背景灯电路CPU IC7通过EL-EN信号控制T8导通和截止来达到背景灯的开和关。
3．铃声电路CPU IC7 通过YMU-SDOUT YMU-SCLK YMU-SYNC YMU-SID 等数据线和对IC9，IC10进行铃声控制。
4．充电电路当充电器连接DC 插孔时，IC6（7）脚检测到充电电压，经IC6 内部电路控制处理令T6导通对电池进行充电，同时电池会反溃一个参考电压给CPU，再由CPU通过IC2总线对充电进行监控，当电池电量充满时，CPU会发出一个指令，令T6 载止停止充电。
开机部分开机的五大因素：1.3VCC2.RST 复位信号3.13MHz 基准时钟4.32.768K 时钟5.开机软件注：32.768K时钟主要是CPU与EEPROM共用串行数据时钟，如该时钟不正常时会引起开机软件不能正常初始化。
射频本振工作原理IC1 内部有一锁相环电路以13MHz 时钟为基准时钟，根据逻辑部分送来的PLLON、CLK、DA、EN的数据控制线，在IC1 （21）脚输出一个控制电压。
本振X2-VCO 在有供电及VCTL 和VSW 控制电压的条件下开始工作，从（3）脚输出相应的本振频率，为确保该频率的准确性，取样电路将频率取样送回IC1 ；在IC1 内有一鉴相器，通过比较取样频率是否等于所需频率，如取样频率与所需的频率有差异时，频率合成器会通过调整对本振VCO- VCTL 的控制电压而达到所需的频率。
发射部分来自逻辑音频部分的发射基带信号A、AX、B、BX 从IC1 的（8）、（9）、（10）、11）脚输入在IQ 矢量调制器内调制的发射中频信号产生带调制的发射信号经放大后在该模块内与发射中频（发射信号与TX 射频本振混频获得）取样进行鉴相，产生的误差电压从IC1（25）脚控制发射VCO的发射频率（其工作原理与射频本振相同）。
当VCO 产生正常的发射频率后由于其功率太小,达到空中传输的目的，所以该发射频率会送到功率放大模块进行放大，经放大的发射信号通过定向耦合器，得到发射功率取样信号，经检波二极管检波后转成直流电压，该取开机部分开机的五大因素：1.3VCC2.RST 复位信号3.13MHz 基准时钟4.32.768K 时钟5.开机软件注：32.768K时钟主要是CPU与EEPROM共用串行数据时钟，如该时钟不正常时会引起开机软件不能正常初始化。
射频本振工作原理IC1 内部有一锁相环电路以13MHz 时钟为基准时钟，根据逻辑部分送来的PLLON、CLK、DA、EN的数据控制线，在IC1 （21）脚输出一个控制电压。
本振X2-VCO 在有供电及VCTL 和VSW 控制电压的条件下开始工作，从（3）脚输出相应的本振频率，为确保该频率的准确性，取样电路将频率取样送回IC1；在IC1 内有一鉴相器，通过比较取样频率是否等于所需频率，如取样频率与所需的频率有差异时，频率合成器会通过调整对本振VCO- VCTL 的控制电压而达到所需的频率。
发射部分来自逻辑音频部分的发射基带信号A、AX、B、BX从IC1的（8）、（9）、（10）、11）脚输入在IQ 矢量调制器内调制的发射中频信号产生带调制的发射信号经放大后在该模块内与发射中频（发射信号与TX 射频本振混频获得）取样进行鉴相，产生的误差电压从IC1（25）脚控制发射VCO的发射频率（其工作原理与射频本振相同）。
当VCO 产生正常的发射频率后由于其功率太小,达到空中传输的目的，所以该发射频率会送到功率放大模块进行放大，经放大的发射信号通过定向耦合器，得到发射功率取样信号，经检波二极管检波后转成直流电压，该取样信号送到比较器IC4与发射功率控制信号PA LEVEL进行比较，比较的结果为直流电压，该电压送到功率模块作为功放偏置电压调整功放的放大率GE303、306 506、508维修资料RF射频通话失败检测框图无信号检测框图HOOK§n金铭电子有限乙公司工程维修组HO瑙j|DGE303\306原理1. 基带主要功能程序数据的存储，DSP,键盘输入，和RF模块之间通讯(采用串口)，对RF功率的控制，对电源管理模块的控制，SIM卡接口，串行下载接口，MMI (人机界面，女如LCM显示，背光灯，蜂鸣器、扬声器，麦克风，马达等)。
2. 开关机电路本型号手机由于采用由Infineon 提供的高度集成基带芯片E-GOLD PLUS (IC7)，开关机原理比较简单。
手机开机的必备条件：E-POWER输出的正常工作电压，13MHZ 的时钟频率，开机软件，开机复位信号，32.768KHZ 的实时时钟信号。
关机过程也是由软件来控制。
在遇到开不了机的情况时，就应注意上面提及的供电电路，另外13MHZ时钟和32.768KHZ的时钟相关电路也该查查，否则就有可能是E-GOLD (IC7)或FLASH (IC8)损坏。
涉及的主要器件：IC7 E-GOLD+ 与闪存进行通信调用程序控制开机FLASH 存储器存放软件IC6 E-POWER 提供手机工作的各路电压和对电池充电的控制XTAL1 提供32.768KHZ 的时钟信号♦X1 13M 时钟晶体产生13MHZ时钟频率3.显示电路LCD通过FPC与主板相连接，由E-GOLD IC7负责对显示屏进行显示控制,控制及数据信号包括：V3V,DISP_SCLK,DISP_RS ，DISP_RST ，DISP_CS ，DISP_SID，其中DISP_SCLK 是时钟信号，DISP_RST是复位信号，DISP_SID 是数据线，DISP_CS 是片选信号，E-GOLD IC7 通过这些数据线来控制显示屏的显示内容。
LCD 显示部分接口原理请参见整机电原理图。
4. 充电电路该手机支持开机和关机两种状态充电。
当外部有充电器接到DC插孔（J3）时,会被E-POWER的管脚7检测到。
手机处于正常充电模式时，E-POWER的T2 导通，此时集电极为低电平，从而使场效应管T1 导通，于是经过充电器转换的直流电压开始给电池充电。
BATTERY 通过反馈电池电压给E-GOLD （IC7），E-GOLD通过I2C总线对电池实现监控，若电池充满E-GOLD就将T2基极变为低电平，从而导致场效应管截止，停止充电。
当手机处于预充电模式下，即电池电压过低（3V）（低于手机软件可以运行的电压，这种情况常出现在电池储藏时间过长或者过度放电），此时直接通过T3 给电池小电流充电，直到电池电压升高到软件可以运行，然后再转到正常充电模式进行充电。
关机充电和开机充电原理相同，只是在关机状态下，E-GOLD 未执行其它程序，使手机仍处于关机状态。
♦D2二极管单相导通得到电平，反向保护电池放电♦T1场效应管工作在导通状态，实现充电，且由其栅极控制充电电流。
