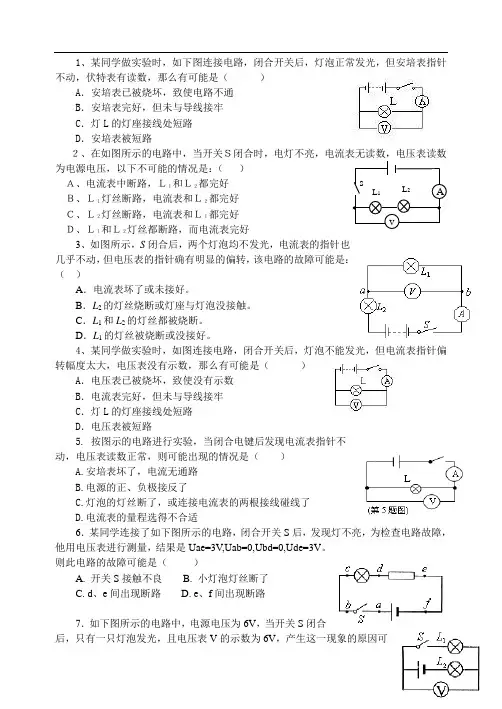

电路故障专题训练

1、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有可能是（ ）

A．安培表已被烧坏，致使电路不通

B．安培表完好，但未与导线接牢

C．灯L的灯座接线处短路

D．安培表被短路

２、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（

）

Ａ、电流表中断路，Ｌ１和Ｌ２都完好

Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好

Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好

Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好

3、如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：（ ）

A．电流表坏了或未接好。

B．L2的灯丝烧断或灯座与灯泡没接触。

C．L1和L2的灯丝都被烧断。

D．L1的灯丝被烧断或没接好。

4、某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转幅度太大，电压表没有示数，那么有可能是（ ）

A．电压表已被烧坏，致使没有示数

B．电流表完好，但未与导线接牢

C．灯L的灯座接线处短路

D．电压表被短路

5. 按图示的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ）

A.安培表坏了，电流无通路

B.电源的正、负极接反了

C.灯泡的灯丝断了，或连接电流表的两根接线碰线了

D.电流表的量程选得不合适

6．某同学连接了如下图所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae=3V,Uab=0,Ubd=0,Ude=3V。则此电路的故障可能是（ ）

A. 开关S接触不良 B. 小灯泡灯丝断了

C. d、e间出现断路 D. e、f间出现断路

7．如下图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可 A

电路判断和故障分析练习

1.如图所示是电脑键盘清洁器，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，在如图所示得四个电路图中，符合上述要求的是（ ）

A． B． C． D．

2.图2所示的四个电路图中，各开关都闭合后，仅有一只灯泡发光的是 ( )

3.下面的电路中，L1、L2并联，且开关S断开后L1能发光的是 （ ）

4.如图所示，开关S闭合时，电灯L1和L2都可以发光的电路是(

)

A B C D

5.某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（ ） A．B． C． D．

6.随着人民生活水平的提高，厨房抽油烟机已经受到普通百姓的青睐，抽油烟机装有照明灯和排气扇．使用中,有时需要它们单独工作,有时需要它们同时工作．如图2所示的四个电路中,符合上述要求的是 （ ）

7.在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（ ）

A． B． C． D．

8.如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个 ____接在干路上．房间里有电灯、电视等用电器，它们是 ____联的．

9.火车某节车厢有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。能实现上述设计的电路图是图7中的

10.小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯．若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示．小明断开或闭合S1、S2时，记录现象如表．由小明的记录可判断出关于L1、L2的连接方式可能是电路图中的（ ）

《电路故障分析 电学黑箱》微专题答案

第一题

解析 (1)①因用直流50 V挡检测，故满偏时电压为50 V，刻度均匀，在图示位置时，读数为11.5(11.2～11.8之间均可)V，说明蓄电池正常．

②红表笔接b点，断开开关，指针不偏转，闭合开关后多用电表读数与原来相同，说明保险丝、开关均正常，发生故障的器件只能为小灯泡．

(2)①用多用电表欧姆挡测电阻时必须将其从电路中断开，在连接点1和2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；连接点1和2同时断开时，可以用欧姆挡进行测量．

②在开关闭合时，若测得5、6两点间电压接近电源的电动势，说明开关(或连接点5、6)出现故障．

答案 (1)①11.5(11.2～11.8均可) 蓄电池 ②小灯泡 (2)①电压 欧姆 ②开关(或连接点5、6)

第二题

解析：(1)用欧姆挡检查电路需将电路断开．

(2)b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断路在d、e之间．

答案：(1)断开 (2)D

第三题

解析：(1)①由于4节干电池串联后电动势为6 V，电压表量程应选10 V，B正确．

②灯泡不亮，说明电路断路或短路，电压表接c、d端时有示数且接近电源电动势，说明有电流通过电压表，c、d间以外其他部分电路接通，电压表接e、f时无示数，说明c、d间灯泡断路，A正确．

(2)①使用欧姆表时一定要将被测电阻从电路中断开，故填“断开”．

②温度高时灯丝的电阻大，计算出的电阻是灯丝温度高时的电阻(或测量出的电阻是常温下的电阻)．欧姆表读数应该为6.0 Ω.由于A灯泡断路，电阻无穷大，而欧姆表示数为6.0 Ω，说明测量的应该是e、f间电阻．由R＝UI可求得电阻为12.7 Ω.

答案：(1)①B ②A (2)①断开 ②6.0 e、f 12.7

例1：如图当闭合开关时，L1亮，L2不亮。电压表和电流表均有示数。故障可能原因是（ ）

A. L1短路 B.L2短路 C.L1断路 D.L2断路

【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。电压表无示数，电流表有示数。故障可能原因是（ ）

A.L1短路 B.L2短路 C.L1断路 D.L2断路

【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。电路中可能存在的故障原因和两表示数的情况可能是( )

A.L1短路，电压表有示数，电流表无示数

B.L1短路 ，电压表无示数，电流表有示数

C.L2短路，两表都无示数

D.L2短路，两表都有示数

例2：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,

Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是（ ）

A、开关S接触不良； B、灯L1断路；

C、灯L2短路； D、灯L2的灯丝断了

例3：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（ ）

A、灯L1知路； B、灯L2短路；

C、灯L1开路； D、灯L2开路。

【题目变式】如图所示电路中，电源电压保持不变，当开关S闭合后，电路正常工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。出现这种现象的可能原因是：（ ）

A．L1开路 B．L2开路

C．L1短路 D．L2短路

回馈练习：

1、如图所示，当开关S闭合，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能是（ ）

A、L1短路； B、L2灯短路； C、L1灯丝断开； D、L2灯丝断开。
