《电路图》专题训练

﹢ ﹣

S1

S2 L L

S2 S1 L1

S L2 L M

S L2 L1

S

﹣ ﹢ L1

L2 S1

S2 ﹢ ﹣

L2 L1 S1

S2 L2 S2

S1 ﹣ ﹢

L1 S L ﹢ ﹣

L1 L2 S ﹣ ﹢

L1

S L2

L3

﹣ ﹢ L2 L1

S S1 S2 L2 L1 电路图 专题训练一

一、根据电路图连接好实物。

1. 2. 3.

4. 5. 6.

7. 8. 9.

二、根据实物图画出对应的电路图。

10. 11. 12.

13. 14. 15.

16. 17. 18.

《电流和电路》作图训练

1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。该电路的源是 ，用电器

是 ， 是导线， 是开关。请在方框内画出手电筒的电路图。

4.请根据图中所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。

5.如下图所示电路，画出相应的电路图。

6.在下边的虚线方框内画出如图（a）所示的实物电路的电路图。

四年级电路图专题训练 1 / 4

四年级电路图专题训练

1、用不一样的连结方式连结下边的电路图，使小灯泡发光，且图 A 的灯泡比图 B

的灯泡亮。在括号里写出连结的方式。

图A（ ） 图B（ ）

2、画出第 1 题的简单电路图。

图A 图B

3、用不一样的连结方式连结下边两幅图，小灯泡较亮的是（ ）

图A 图B 四年级电路图专题训练 2 / 4

4、画出第 3 题的简单电路图

图A 图B

5、连结下边的图片，使小灯泡发光。

5、做个电路检测器，连结实物图，并画出简单电路图。

6、察看下边的手电筒，小灯泡的亮灭是由（ ）控制的，请画出简单

电路图，并画出电流在电路中流动的路径。 四年级电路图专题训练 3 / 4

7、（1）下列图是红绿灯装置图，红绿灯的连结方式是（ ），当红灯亮时，

绿灯（ ）；当绿灯亮时，红灯（ ）（选填亮或不亮）。

（2）画出红绿灯装置的简单电路图。

8、用不一样的连结方式画出下边的电路图，小灯泡比较亮的是（ ）。

图A 图B 四年级电路图专题训练 4 / 4

10、连结下边的电路图，使开关 S1 控制灯泡 L1，S2 控制灯泡 L3。

S1

S2

L2

L1

L3

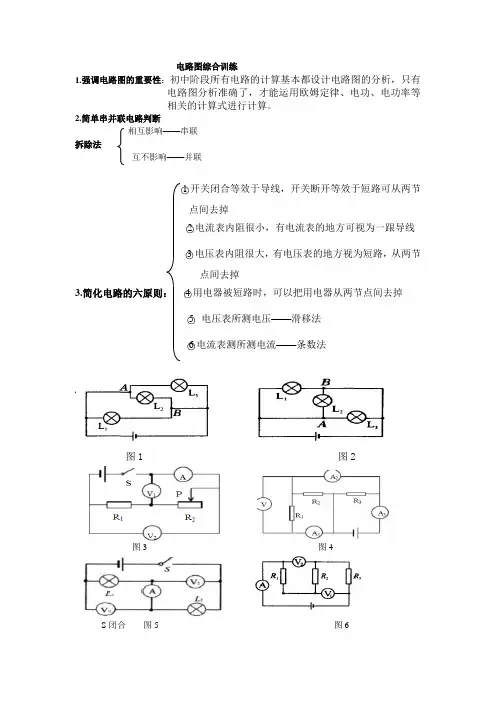

电路图综合训练

1.强调电路图的重要性：初中阶段所有电路的计算基本都设计电路图的分析，只有电路图分析准确了，才能运用欧姆定律、电功、电功率等相关的计算式进行计算。

2.简单串并联电路判断

相互影响——串联

拆除法

互不影响——并联

○1开关闭合等效于导线，开关断开等效于短路可从两节点间去掉

○2电流表内阻很小，有电流表的地方可视为一跟导线

○3电压表内阻很大，有电压表的地方视为短路，从两节点间去掉

3.简化电路的六原则： ○4用电器被短路时，可以把用电器从两节点间去掉

○5 电压表所测电压——滑移法

○6电流表测所测电流——条数法

4.具体例题讲解

图1 图2

图3 图4

S闭合 图5 图6

S1断开，S2、S3闭合

图7 图8

S1、S2断开 只闭合S1；只闭合S2；只闭合S2、S0

图9 图10

电路图专题训练

1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是

A．只有L1发光 B．只有L2发光

C．L1 、L2都发光 D．L1 、L2都不发光

2、如图四个电路图中，与下面实物图对应的是（ ）

3、如图所示的电路 ，下列分析正确的是 （ ）

A B C D 电路与电路图专题训练

1、如图所示的电路中，正确的是 ( )

2、分析图所示的实物连接电路，下列说法正确的是

（ ）

A、L1、L2是串联

B、L1、L3是串联

C、L1、L2 、 L3是串联

D、L1、L2 、 L3是并联

3、如图所示，要使灯L1和L2串联，应该闭合开关 ，断开开关 ；如果要使灯L1与L2并联，则应该闭合开关 ，断开开关 ，如果三只开关全闭合，电路发生 。

4、下列四个电路图中与右边实物图相对应的是

5、下列电路连接说法正确的是( )

A、马路上的灯同时亮，同时灭，它们是串联． B、家庭电路中的照明灯与插座是串联

C、家庭电路中，电视机与照明灯是并联

D、理发用的冷热两档吹风机，电动机和电热丝是串联

6、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。评价下图所示的电路，你认为符合上述要求的是( )

A B C D

7、小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光，下图为四位同学设计的模拟电路图，你认为最符合上述要求的是 ( )

8、现代建筑居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（ ）
