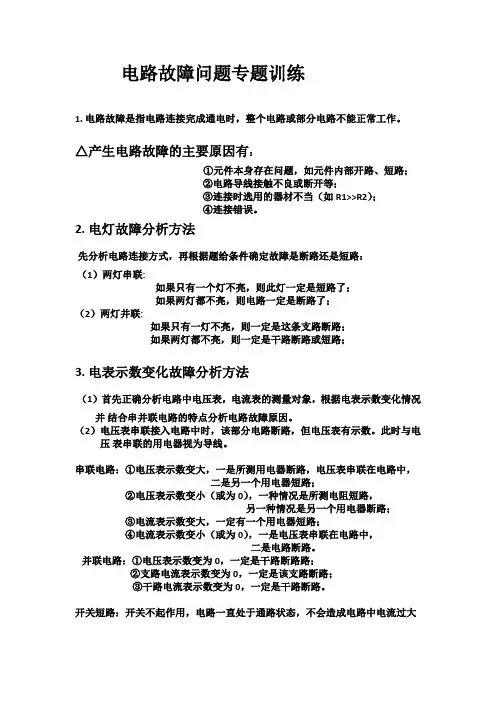

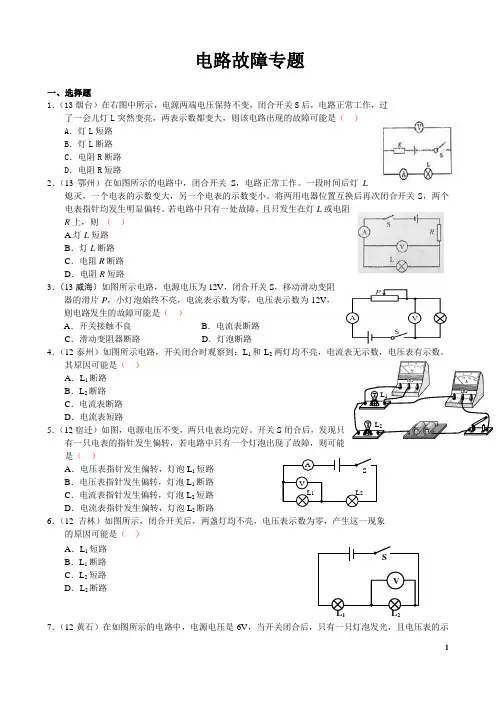

电路故障问题专题训练

电路故障问题专题训练

1. 电路故障是指电路连接完成通电时，整个电路或部分电路不能正常工作。

△产生电路故障的主要原因有：

①元件本身存在问题，如元件内部开路、短路；

②电路导线接触不良或断开等；

③连接时选用的器材不当（如R1>>R2）；

④连接错误。

2. 电灯故障分析方法

先分析电路连接方式，再根据题给条件确定故障是断路还是短路：

（1）两灯串联:

如果只有一个灯不亮，则此灯一定是短路了；

如果两灯都不亮，则电路一定是断路了；

（2）两灯并联:

如果只有一灯不亮，则一定是这条支路断路；

如果两灯都不亮，则一定是干路断路或短路；

3. 电表示数变化故障分析方法

（1）首先正确分析电路中电压表，电流表的测量对象，根据电表示数变化情况并 结合串并联电路的特点分析电路故障原因。

（2）电压表串联接入电路中时，该部分电路断路，但电压表有示数。此时与电压 表串联的用电器视为导线。

串联电路：①电压表示数变大，一是所测用电器断路，电压表串联在电路中，

二是另一个用电器短路；

②电压表示数变小（或为0），一种情况是所测电阻短路，

另一种情况是另一个用电器断路；

③电流表示数变大，一定有一个用电器短路；

④电流表示数变小（或为0），一是电压表串联在电路中，

二是电路断路。

并联电路：①电压表示数变为0，一定是干路断路路；

②支路电流表示数变为0，一定是该支路断路；

③干路电流表示数变为0，一定是干路断路。

开关短路：开关不起作用，电路一直处于通路状态，不会造成电路中电流过大

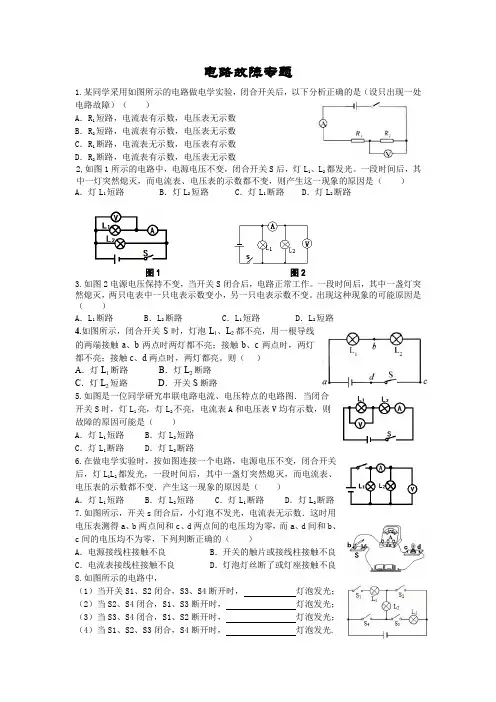

【例题解析】

例1. 在如图所示电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是 （ ）

(A)灯L1短路。 (B)灯L2短路。

(C)灯L1断路。 (D)灯L2断路。

例2、如图，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是（ ）

A、L1短路 B、L2短路

C、L1开路 D、L2开路

例3、如图，闭合开关时，L1发光而L2不亮，则原因可能是( )

A、L2开路 B、L2开路

C、RL1比RL2大得多 D、RL1比RL2小得多

例4、如图6，闭合开关时，灯泡都不亮，电压表示数接近电源电压，则原因可能是（ ）

A、ab间开路 B、bc间开路

C、cd间开路 D、ad间开路

例5、在图9所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是

(A)灯L1断路。 (B)灯Ll短路。

(C)灯L2断路。 (D)灯L2短路。

例6、 在如图所示电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）

A．L可能变亮 B．R可能断路

C．灯L可能断路 D．电阻R可能短路

例7. 如图所示，开关S闭合电灯不亮，为了检查图中电路故障，现用一根导线进行判断，当导线连接BC时，灯不亮；当导线连接CD时，灯也不亮；当导线连接DE时，灯亮了。则电路故障原因是 （ ）

A．电阻R断路 B．电灯L断路

C．R、L同时断路 D．变阻器R断路

练习

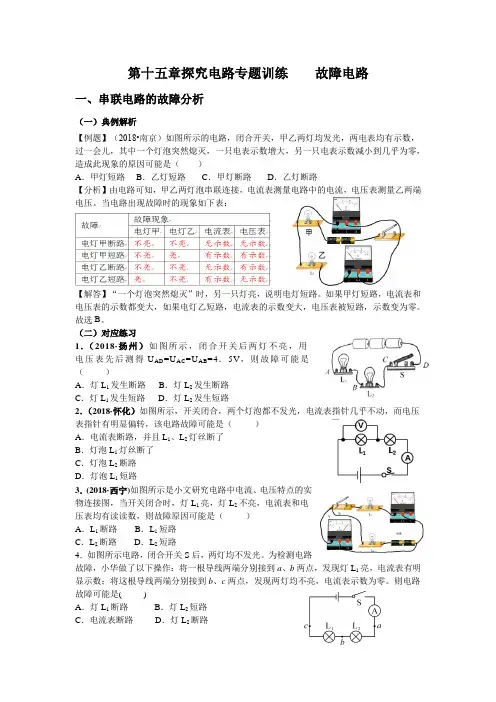

一、串联电路故障分析

规律1：串联电路中，发生断路时，电路中无电流，坏灯两端有电压，好灯两端无电压。

规律2：串联电路中，发生短路时，电路中有电流，被短路的灯两端无电压。

１、如图所示，当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是 （ ）

A．L1短路 B．L2短路

C．L1断路 D．L2断路

２、如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）

A．L1的灯丝断了 B．L2的灯丝断了

C．L1的接线短路 D．L2的接线短路

３、如图所示电路中，电源电压不变，闭合开关S后，灯泡L1，L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产生这一现象的原因是：（ ）

A、灯L1断路； B、灯L2断路；

C、灯L1短路； D、灯L2短路。

４.如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（ ）

A、灯L1知路； B、灯L2短路；

C、灯L1开路； D、灯L2开路。

５、如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是：（ ）

A、 L1的灯丝断了； B、L2的灯丝断了；

C、L1，L2的灯丝都断了；D、电流表坏了

６、如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转；该电路的故障可能是：（ ）

A、从电流表A端到开关这段电路中出现断路；

B、灯泡L1的灯丝断了；

C、灯泡L2的灯丝断了； D、电流表和两个灯泡都坏了。

7，闭合开关时，发现电压表、电流表的指针都没有偏转；将灯L1和L2的位

置互换后，发现电流表指针仍不动，但电压表却有明显偏转。则该电路故障是（）

A、只有L1开路 B、只有L2开路

C、 L2和电流表都开路 D、L1和电压表都开路

8、小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，

经检查电路连接无误，老师告诉他是一个小灯泡坏了。请你帮助小明在导线、

电流表、电压表中任选一种，连入电路，检测出哪只灯泡坏了。并在虚线框内画出检测电路图。（5分，其中电路图2分）

所选器材：________________________（1分） 现象及结论：

__________________________________________（2分）

9．（2010安徽）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时 ( )

A．电压表示数变大，电流表示数变小

B．电压表示数变大，电流表示数变大

C．电压表示数变小，电流表示数变大

D．电压表示数变小，电流表示数变小

10．（2010上海）在图所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则 ( )

A．灯L断路 B．灯L短路

C．电阻R断路 D．电阻R短路

11（2010上海）如图所示的电路，电源电压保持不变。电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是 ( )

A．电流表A示数为零，电阻R短路

B．电流表A示数为零，灯L断路

C．电压表示数为零，电阻R短路

D．电压表示数为零，灯L断路

12．（2010南京）如图所示电路，电源电压不变，闭合开关S，灯L1和L2

后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是 ( )

A. 灯L1断路 B．灯L2断路

C．灯L1短路 D．灯L2短路

13．(2010楚雄)如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是 ( )

A.灯L1断路 B.灯L1短路

C.灯L2断路 D.灯L2短路

14．（2010株洲）小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图6所示。闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如右表所示，则电路中的故障可能是 ( )

A.开关断路 B.开关短路

C.变阻器断路 D.灯泡断路

15．（2010百色）在测量小灯泡电阻的实验中，小明按图所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。电路中的故障可能是 ( )

A．灯泡发生短路 B．灯泡发生断路

C．变阻器R发生短路 D．变阻器R发生断路

16．（2010达州）如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是 ( )

A.灯L短路 B.灯L断路

C.变阻器R短路 D.变阻器R断路

17．（2010荆州）在如图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是 ( )

A．可能性是灯L断路 B．可能性是电阻R断路

C．一定是灯L短路 D．一定是电阻R短路

18．（09晋江）如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是 ( )

A.L1断路 B.L1短路

C.L2短路 D.L2断路

19．（2010莆田）如图所示，开关S闭合后，电路正常工作，电压表有一定的示数。一段时间后，电压表的示数突然变为零，则故障可能是R1_______或R2_______。(填“短路”或“断路”)
