结构力学-桁架及组合结构(1)

结构力学（1）智慧树知到课后章节答案2023年下山东大学山东大学第一章测试1.结构力学课程的研究对象是（）A:杆系结构 B:板壳结构 C:实体结构 D:三种结构都不是答案:杆系结构2.水利工程中的重力坝属于（）A:杆系结构 B:实体结构 C:三种结构都不是 D:板壳结构答案:实体结构3.结构内部只传递力不传递力矩的结点是（）A:组合结点 B:刚结点 C:定向滑动结点 D:铰结点答案:铰结点4.外部存在两个支座反力的支座是（）A:固定端支座 B:固定铰支座 C:可动铰支座 D:定向滑动支座答案:固定铰支座;定向滑动支座5.图示结构，外部存在两个支座反力且不存在约束力矩的支座是（）A:支座B B:铰结点 C C:支座D D:支座E答案:支座B6.结构计算简图中杆件与杆件之间的连接区简化成结点（）答案：正确A:错 B:对答案:对7.定向滑动支座存在一个约束力与一个约束力矩（）A:对 B:错答案:对8.结构内部的铰结点存在一个约束力与一个约束力矩（）A:错 B:对答案:错9.爆破荷载属于动力荷载（）A:错 B:对答案:对10.基础沉陷在结构力学中看作广义荷载，称作支座移动（）A:对 B:错答案:对第二章测试1.自由度的计算不需要区分必要约束与多余约束（）A:错 B:对答案:错2.图式对称体系，属于（）A:几何不变且无多余约束体系 B:几何可变体系C:几何不变、有多余约束体系 D:瞬变体系答案:瞬变体系3.体系外部与基础之间的约束总个数为3个时，体系一定是几何不变的体系（）A:错 B:对答案:错4.图示体系里面有3个多余约束（）A:错 B:对答案:对5.下列体系，自由度S=0的是（）A:几何可变体系 B:几何不变、有多余约束体系 C:瞬变体系 D:几何不变且无多余约束体系答案:几何不变、有多余约束体系;几何不变且无多余约束体系6.图式体系，属于（）A:几何不变且无多余约束体系 B:瞬变体系 C:几何不变、有多余约束体系 D:几何可变体答案:几何不变且无多余约束体系7.图式体系，欲在A端施加约束变成几何不变且无多余约束的体系，正确的方法是（）A:施加固定端支座 B:施加水平可动铰支座 C:施加固定铰支座 D:施加竖向可动铰支座答案:施加竖向可动铰支座8.图式体系，属于（）A:几何可变体系 B:几何不变且无多余约束体系 C:几何不变、有多余约束体系 D:瞬变体系答案:几何不变、有多余约束体系9.图式体系，属于（）A:瞬变体系 B:几何不变且无多余约束体系 C:几何不变、有多余约束体系 D:几何可变体系答案:几何不变且无多余约束体系10.图式体系，属于A:瞬变体系 B:几何不变、有多余约束体系 C:几何可变体系 D:几何不变且无多余约束体系答案:几何不变且无多余约束体系第三章测试1.轴力沿着横截面的法线方向（）A:错 B:对答案:对2.杆件弯矩图的形状需要根据垂直于杆轴线方向的分布荷载情况进行判断（）答案:对3.一段直杆件上剪力图为斜直线时，杆上一定作用着垂直于杆轴线方向的均匀分布荷载作用（）A:对 B:错答案:对4.图示梁不属于静定多跨梁（）A:对 B:错答案:错5.图示刚架属于简支刚架（）答案:对6.根据垂直于杆轴线方向的分布荷载情况可判断基本形状的内力图是（）A:轴力图 B:弯矩图 C:剪力图 D:其他答案内力图的形状都不能判断答案:弯矩图;剪力图7.外部存在三个支座反力的结构是（）A:简支刚架 B:简支梁 C:三铰刚架 D:悬臂刚架答案:简支刚架;简支梁;悬臂刚架8.图示结构，剪力为（）A:50KN、剪力为负 B:120KN.m、剪力为正 C:50KN、剪力为正 D:120KN.m、剪力为负答案:50KN、剪力为正9.图示刚架结构，杆端弯矩为（）A:10KN.m、下侧受拉 B:20KN.m、下侧受拉 C:20KN.m、上侧受拉 D:10KN.m、上侧受拉答案:10KN.m、下侧受拉10.图示刚架结构，杆端弯矩为（）A:100KN.m、下侧受拉 B:0 C:100KN.m、上侧受拉 D:60KN.m、下侧受拉答案:100KN.m、上侧受拉第四章测试1.图示结构属于拱式结构（）A:错 B:对答案:错2.选择三铰拱作为屋架支撑结构时，宜选择图示结构（）A:错 B:对答案:错3.有拉杆的三铰拱，拱身不受水平推力的作用（）A:对 B:错答案:错4.图示组合结构，横梁跨中截面的剪力为零（）A:对 B:错答案:对5.图示组合结构，杆件CD的轴力大小为（）A:1/2ql B:2ql C:ql D:答案:ql6.图示桁架结构，杆件CD的轴力是（）A:ql B:1/2ql C:D:-1/2ql答案:-1/2ql7.图示桁架结构，杆件BE的轴力是（）A:P B:C:-2P D:-P答案:8.图示组合结构，EF杆件在E截面的弯矩是（）A:2qa2、下侧受拉 B:qa2、上侧受拉 C:D:qa2、下侧受拉答案:qa2、下侧受拉9.三铰拱合理拱轴线状态下，横截面内力不为零的是（）A:弯矩 B:其他答案内力均不为零 C:剪力 D:轴力答案:轴力10.三铰拱合理拱轴线的线型取决于A:其他答案都不正确 B:拱上作用荷载 C:矢跨比 D:内部铰的位置答案:拱上作用荷载第五章测试1.图示结构A支座发生支座角位移，结构将产生刚体体系位移（）A:错 B:对答案:对2.图示组合结构，内部铰结点存在竖向线位移（）A:对 B:错答案:对3.图乘法应用中，选取的面积和标距可位于同一个弯矩图（）A:对 B:错答案:错4.静定结构在支座移动下产生的位移实质上是结构的内力产生的（）A:对 B:错答案:错5.静定结构在下列哪些广义荷载下产生刚体体系位移（）A:支座移动 B:温度改变 C:制造误差 D:一般荷载答案:支座移动6.关于静定结构，叙述正确的是（）A:支座移动下，静定结构不产生内力，但产生刚体体系位移 B:支座移动下，静定结构即产生内力，又产生刚体体系位移 C:支座移动下，静定结构即产生内力，又产生变形体体系位移 D:支座移动下，静定结构不产生内力，但产生变形体体系位移答案:支座移动下，静定结构不产生内力，但产生刚体体系位移7.以下关于静定结构的叙述正确的是（）A:支座移动下，静定结构不产生内力，但产生刚体体系位移 B:温度改变下，静定结构不产生内力，但产生变形体体系位移 C:一般荷载下，静定结构即产生内力，又产生变形体体系位移 D:制造误差下，静定结构即产生内力，又产生变形体体系位移答案:支座移动下，静定结构不产生内力，但产生刚体体系位移;温度改变下，静定结构不产生内力，但产生变形体体系位移;一般荷载下，静定结构即产生内力，又产生变形体体系位移8.图示组合结构，计算铰D左右截面的相对角位移，虚设的单位力是（）A:左、右截面虚设一对方向相同的单位力偶1B:右截面虚设一个单位力偶1 C:左截面虚设一个单位力偶1 D:左、右截面虚设一对方向相反的单位力偶1答案:左、右截面虚设一对方向相反的单位力偶19.结构位移计算的一般公式，其中代表（）A:轴向变形产生的位移 B:支座移动产生的位移 C:弯曲变形产生的位移 D:剪切变形产生的位移答案:支座移动产生的位移10.桁架结构在结点荷载作用下，只有轴向变形产生的位移A:对 B:错答案:对第六章测试1.多余约束对改善超静定结构的力学特性是必要的（）A:错 B:对答案:对2.图示超静定结构中的多余约束力标注是正确的（）A:错 B:对答案:对3.图示两种超静定结构的内力是相同的（）A:错 B:对答案:错4.图示超静定梁承受支座位移作用，将梁的抗弯刚度提高3倍，内力和位移均发生改变（）A:对 B:错答案:对5.图示超静定刚架承受内外侧温度改变作用，将结构的抗弯刚度提高2倍，内力不发生改变（）A:对 B:错答案:错6.关于力法基本方程中的系数与自由项，下列叙述正确的是（）A:拱式结构采用图乘法 B:刚架结构采用图乘法 C:梁式结构采用图乘法 D:拱式结构采用积分法答案:刚架结构采用图乘法;梁式结构采用图乘法 ;拱式结构采用积分法7.关于静定结构与超静定结构，下列叙述正确的是（）A:静定结构的内力与杆件的刚度无关 B:静定结构与超静定结构的内力都取决于杆件的刚度 C:静定结构与超静定结构的位移都取决于杆件的刚度 D:超静定结构的内力与杆件的刚度有关答案:静定结构的内力与杆件的刚度无关;静定结构与超静定结构的位移都取决于杆件的刚度;超静定结构的内力与杆件的刚度有关8.图于超静定桁架结构，各杆EA相同，力法方程中的自由项是（）A:B:C: D:答案:9.图于超静定梁，各跨EI=常数，跨度为a，q=2kN/m力法方程中的自由项是（）A: B: C: D:答案:10.图于超静定梁，力法方程中的系数是A: B: C: D:答案:第七章测试1.位移法只能求解超静定结构在荷载作用下的内力。

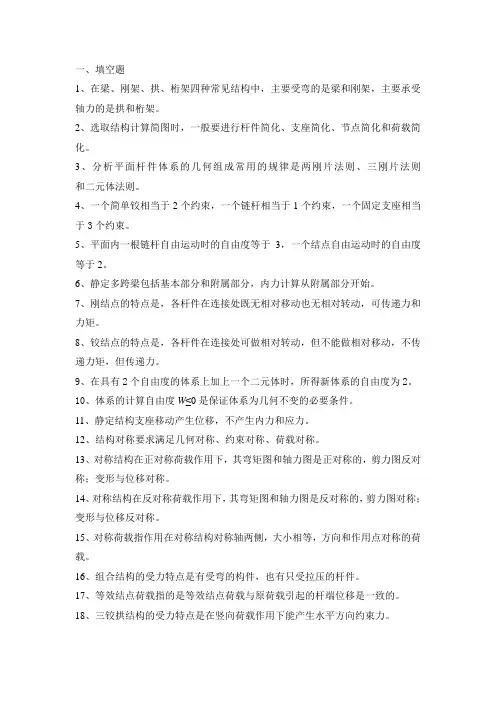

一、填空题1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是梁和刚架，主要承受轴力的是拱和桁架。

2、选取结构计算简图时，一般要进行杆件简化、支座简化、节点简化和荷载简化。

3、分析平面杆件体系的几何组成常用的规律是两刚片法则、三刚片法则和二元体法则。

4、一个简单铰相当于2个约束，一个链杆相当于1个约束，一个固定支座相当于3个约束。

5、平面内一根链杆自由运动时的自由度等于3，一个结点自由运动时的自由度等于2。

6、静定多跨梁包括基本部分和附属部分，内力计算从附属部分开始。

7、刚结点的特点是，各杆件在连接处既无相对移动也无相对转动，可传递力和力矩。

8、铰结点的特点是，各杆件在连接处可做相对转动，但不能做相对移动，不传递力矩，但传递力。

9、在具有2个自由度的体系上加上一个二元体时，所得新体系的自由度为2。

10、体系的计算自由度W≤0是保证体系为几何不变的必要条件。

11、静定结构支座移动产生位移，不产生内力和应力。

12、结构对称要求满足几何对称、约束对称、荷载对称。

13、对称结构在正对称荷载作用下，其弯矩图和轴力图是正对称的，剪力图反对称；变形与位移对称。

14、对称结构在反对称荷载作用下，其弯矩图和轴力图是反对称的，剪力图对称；变形与位移反对称。

15、对称荷载指作用在对称结构对称轴两侧，大小相等，方向和作用点对称的荷载。

16、组合结构的受力特点是有受弯的构件，也有只受拉压的杆件。

17、等效结点荷载指的是等效结点荷载与原荷载引起的杆端位移是一致的。

18、三铰拱结构的受力特点是在竖向荷载作用下能产生水平方向约束力。

19、三铰拱结构的水平反力与荷载及三个铰的位置有关。

20、桁架结构的受力特点是以拉压为主。

21、刚度系数k ij的物理意义是当第j个附加约束产生单位位移时引起的第i个附加约束的反力大小。

22、去掉一个连接n个杆件的铰结点，等于拆掉2(n-1)个约束。

23、去掉一个连接n个杆件的刚结点，等于拆掉3(n-1)个约束。

5.2 《结构力学》静定桁架和组合结构的内力分析-知识点归纳总结一、桁架按几何组成特征分类（1）简单桁架：由基础或一个基本铰结三角形依次增加二元体形成；（2）联合桁架：由几个简单桁架按几何不变体系的几何组成规则形成；（3）复杂桁架：不是按简单桁架或联合桁架几何组成方式形成。

二、桁架计算的结点法1、取隔离体截取桁架结点为隔离体，作用于结点上的各力（包括外荷载、反力和杆件轴力）组成平面汇交力系，存在两个独立的平衡方程，可解出两个未知杆轴力。

采用结点法计算桁架时，一般从内力未知的杆不超过两个的结点开始依次计算。

计算时，要注意斜杆轴力与其投影分力之间的关系（图1）：图1式中，为杆件长度，和分别为杆件在两个垂直方向的投影长度；为杆件轴力，和分别为轴力在两个相互垂直方向的投影分量。

结点法一般适用于求简单桁架中所有杆件轴力。

2、特殊杆件（如零杆、等力杆等）的判断L 形结点（图2a ）：呈L 形汇交的两杆结点没有外荷载作用时两杆均为零杆。

T 形结点（图2b ）：呈T 形汇交的三杆结点没有外荷载作用时，不共线的第三杆必为零杆，而共线的两杆内力相等且正负号相同（同为拉力或同为压力）。

X 形结点（图2c ）：呈X 形汇交的四杆结点没有外荷载作用时，彼此共线的杆件轴力两两相等且符号相同。

K 形结点（图2d ）：呈K 形汇交的四杆结点，其中两杆共线，而另外两杆在共线杆同侧且夹角相等。

若结点上没有外荷载作用，则不共线杆件的轴力大小相等但符号相反（即一杆为拉力另一杆为压力）。

Y 形结点（图2e ）：呈Y 形汇交的三杆结点，其中两杆分别在第三杆的两侧且夹角相等。

若结点上没有与第三杆轴线方向倾斜的外荷载作用，则该两杆内力大小相等且符号相同。

对称桁架在正对称荷载下，在对称轴两侧的对称位置上的杆件，应有大小相等、性质相y N x x yF F F l l l ==l x l y l N F x F y F同（同为拉杆或压杆）的轴力；在反对称荷载下，在对称轴两侧的对称位置上的杆件，应有大小相等、性质相反（一拉杆一压杆）的轴力。

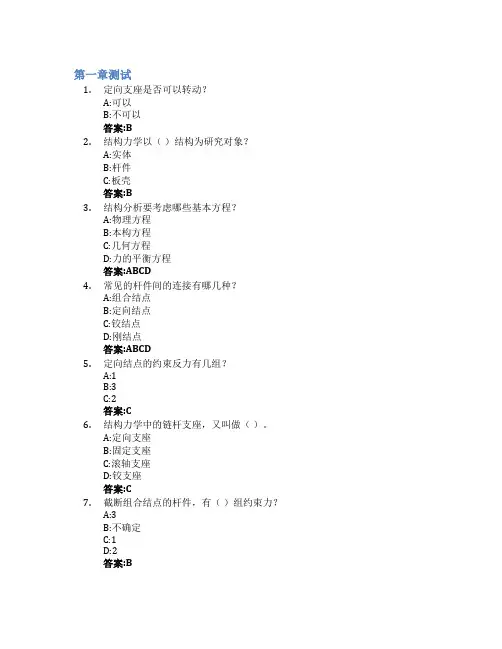

第一章测试1.定向支座是否可以转动？A:可以B:不可以答案:B2.结构力学以（）结构为研究对象？A:实体B:杆件C:板壳答案:B3.结构分析要考虑哪些基本方程？A:物理方程B:本构方程C:几何方程D:力的平衡方程答案:ABCD4.常见的杆件间的连接有哪几种？A:组合结点B:定向结点C:铰结点D:刚结点答案:ABCD5.定向结点的约束反力有几组？A:1B:3C:2答案:C6.结构力学中的链杆支座，又叫做（）。

A:定向支座B:固定支座C:滚轴支座D:铰支座答案:C7.截断组合结点的杆件，有（）组约束力？A:3B:不确定C:1D:2答案:B8.动力荷载随时间迅速变化，使结构产生显著的加速度，因此（）的影响不能忽略。

A:弹力B:重力C:惯性力答案:C第二章测试1.图中链杆1和2的交点O可视为虚铰。

（）A:对B:错答案:B2.几何不变且无多余约束的体系其自由度必定为零。

（）A:错B:对答案:B3.瞬变体系中一定有多余的约束存在。

（）A:对B:错答案:A4.下列说法正确的是：（）A:结构的制造误差不会产生内力B:静定结构一定无多余联系C:几何可变体系一定无多余联系D:有多余联系的体系是超静定结构答案:B5.图中的四种铰连结是复铰的是：( )A:图AB:图DC:图BD:图C答案:D6.判断体系几何不变还是可变的前提条件是（）。

A:把杆件刚度看作无限大B:不考虑材料应变C:把杆件刚度看作有限大D:考虑材料应变答案:AB7.分析图中体系的几何构造时可以先去掉二元体DFE。

（）A:错B:对答案:A8.如图所示体系是几何不变体系。

（）A:对B:错答案:B9.图示体系是几何_____体系。

A:常变B:不变，有一个多余约束C:瞬变D:不变且无多余约束答案:B10.图中的哪一个不是二元体(或二杆结点)：( )A:图CB:图AC:图BD:图D答案:A11.图示体系的几何组成为：( )A:无多余约束几何不变体系B:瞬变体系C:常变体系D:有多余约束几何不变体系答案:D12.如果体系的计算自由度小于或等于零，那么体系一定是几何不变体系。

第6章力法6.1 复习笔记一、超静定次数的确定——力法的前期工作1．超静定结构的静力平衡特征和几何构造特征（1）静力平衡特征一个结构，如果它的支座反力和各截面的内力不能完全由静力平衡条件唯一地加以确定，就称为超静定结构。

（2）几何构造特征超静定结构是有多余约束的几何不变体系。

2．超静定次数的确定（1）从几何构造看，超静定次数＝多余约束的个数。

（2）从静力分析看，超静定次数＝未知力个数－平衡方程的个数。

（3）求超静定次数时，应注意以下事项：①撤去一根支杆或切断一根链杆，等于拆掉一个约束；②撤去一个铰支座或撤去一个单铰，等于拆掉两个约束；③撤去一个固定端或切断一个梁式杆，等于拆掉三个约束；④在连续杆中加入一个单铰，等于拆掉一个约束；⑤不要把必要约束拆掉；⑥要把全部多余约束都拆除。

二、力法的基本概念1.力法的基本未知量、基本体系和基本方程 （1）力法的基本未知量把多余未知力的计算问题当作超静定问题的关键问题，把多余未知力当作处于关键地位的未知力——称为力法的基本未知量。

（2）力法的基本体系和基本结构①含有多余未知力的静定结构，称为力法的“基本体系”； ②去掉多余约束力和荷载后的静定结构，称为力法的“基本结构”。

（3）力法的基本方程11δ——基本结构在单位未知力单独作用下沿1X 方向的位移；1X ——未知力；1P ∆——基本结构在荷载单独作用下沿1X 方向的位移。

2.多次超静定结构的计算 （1）二次超静定结构①图6-1-1（a ）为二次超静定结构，取B 点两个支杆为多余约束，用X 1、X 2作为基本未知量代替，则基本体系如图6-1-1（b ）所示。

图6-1-1②二次超静定结构的力法基本方程（2）多次超静定——力法典型方程——由荷载产生的沿方向的位移；——由单位力产生的沿方向的位移，常称为柔度系数。

在得到多余未知力的数值之后，超静定结构的内力可根据平衡条件求出，或者根据叠加原理用下式计算三、力法解超静定刚架和排架1.刚架的解法步骤（1）选取基本体系；（2）列出力法方程；（3）求系数和自由项；（4）求多余未知力；（5）作内力图。
