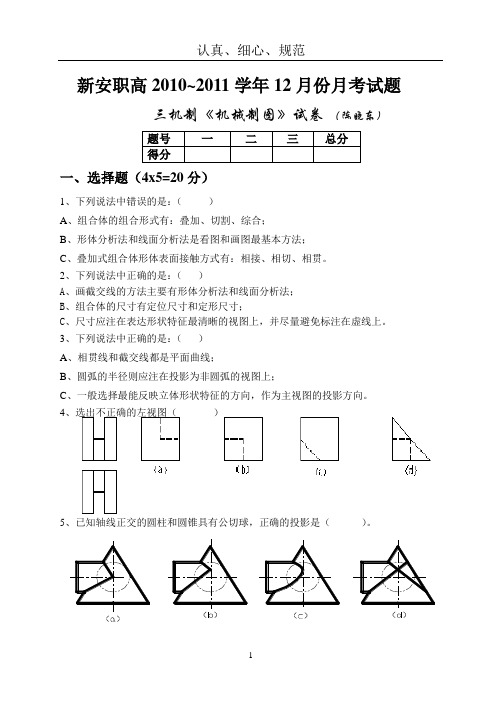

新安职高2010~2011学年12月份月考试题
三机制《机械制图》试卷（陈晓东）
一、选择题（4x5=20分）
1、下列说法中错误的是：（）
A、组合体的组合形式有：叠加、切割、综合；
B、形体分析法和线面分析法是看图和画图最基本方法；
C、叠加式组合体形体表面接触方式有：相接、相切、相贯。
2、下列说法中正确的是：（）
A、画截交线的方法主要有形体分析法和线面分析法；
B、组合体的尺寸有定位尺寸和定形尺寸；
C、尺寸应注在表达形状特征最清晰的视图上，并尽量避免标注在虚线上。
3、下列说法中正确的是：（）
A、相贯线和截交线都是平面曲线；
B、圆弧的半径则应注在投影为非圆弧的视图上；
C、一般选择最能反映立体形状特征的方向，作为主视图的投影方向。
4、选出不正确的左视图（）
二、尺寸标注：（数值从图上量取，取整数）（共24分）
三、作图题：（共76分）
1、根据立体图画出三视图。
（15分）
2、补出视图中的缺线。
（21分）
3、补出视图中所缺的线条。
（每题10分，共20分）
4、补出所缺的视图（每题10分，共20分）
机械制图答题卡
一、选择题：
1、2、3、4、5、
二、尺寸标注：（数值从图上量取，取整数）
三、作图题：（共76分）
1、根据立体图画出三视图。
（15分）
2、补出视图中的缺线。
（21分）
3、补出视图中所缺的线条。
（每题10分，共20分）
4、补出所缺的视图（每题10分，共20分）。
