2018秋北师大版九年级数学上册课件：第五章 《投影与视图》单元检测题(共32张PPT)

初中数学试卷 桑水出品第五章 投影与视图检测题参考答案1. A 解析：由三视图的概念知，光线由上向下照射此正六棱柱时的正投影是该几何体的俯视图，应为. 规律：自几何体的前方向后投射，在正面投影面上得到的视图称为主视图；自几何体的左侧向右投射，在侧面投影面上得到的视图称为左视图；自几何体的上方向下投射，在水平投影面上得到的视图称为俯视图.2.D 解析：将正方体①移走后，所得几何体主视图改变，左视图不变，俯视图改变，所以选D.3.A 解析：注意太阳光下的投影是平行投影.4.D 解析：跟物体的摆放位置有关.5.B 解析：从正面看第一层有三个小正方形，第二层左边有一个小正方形，第三层左边有一个小正方形，故选B.6.B 解析：正方体的左视图与俯视图都是正方形，球的左视图与俯视图都是圆，圆锥的左视图是等腰三角形，俯视图是中心有点的圆，圆柱的左视图是矩形，俯视图是圆，所以只有正方体与球的左视图与俯视图相同，故选项B 正确.7.A 解析：根据主视图和左视图中反映的几何体的各行、各列的高度，在俯视图上面标注出几何体的各行、各列的小正方体的个数如图：所以组成该几何体的小正方体的个数是4.8.C 解析：因为几何体的主视图是从几何体的正面看到的视图，所以选项C 正确.点拨：本题考查了几何体的三视图，是中考试题中的考查热点，掌握几何体的三视图的概念是解题的关键，另外解答问题时要注意：看得见的轮廓线用实线表示，看不见的轮廓线用虚线表示.9. B 解析：根据几何体的俯视图和左视图可知几何体共有两层，小正方体的个数如图所示，所以这个几何体由4个小正方体搭成,选项B 正确.10.Ｄ 解析：根据几何体的三视图可知该几何体如图所示，所以该几何体的表面积为 π×12+π×1×2+22=3π+4，故选D.11.15 解析：设这根旗杆的高度为x m ，根据同一时刻物高与影长成比例得1.8325x ，解得x =15. 12.1564m 解析：由题意可知，AB =1 m ，人的身高ℎ=1.6 m ， 则1.6︰CD =1.6︰（1.6+ AC ），得CD =1.6+AC .又1.6︰CD =AB ︰AC =1︰AC ，则1.6AC =CD =1.6+AC ，解得AC =38.故CD =1.6+38=1564. 13. 4 解析：观察三视图容易得出左前方有2个小立方块，左后方有1个小立方块，右前方有1个小立方块，所以共有4个小立方块.14.π 解析：通过观察三视图可知此几何体是圆锥，它的底面直径是2，高是3，所以这个几何体的体积是13π×12×3=π.15.正三棱柱 解析：根据三视图的形状得出这个几何体是正三棱柱.16.3 解析:由主视图和左视图可以画出俯视图如图所示，可知正六边形的边长为2， 故a =3.17.18 解析：当n 取最大时，俯视图中各个位置小正方体的个数如图所示，可知共有18个.18.①②19.解：如图所示.20.解：（1）符合这个零件的几何体是直三棱柱.（2）如图，△ABC 是正三角形，CD ⊥AB ，CD =23，AC AD 21=， 在Rt △ADC 中，222CD AD AC +=，，）（）（2223221+=AC AC 解得AC =4.∴ S 表面积=4×2×3+2×12×4×2√3=24+8√3（cm 2）.21.解：由主视图可以看出，左列立方体最多为2个，右列立方体最多为3个，故x 和2的最大值为2，1和y 的最大值为3，从而x =1或x =2，y =3 .22. 解：最大值为12个，最小值为7个，俯视图如图所示.23. 解：该几何体的三种视图如图所示. 22222(334)20S a a a a =++=表，或222562520S a a a =⨯-⨯=表.24. 解：示意图如图所示.其中CD =2 m ，BD =21 m ，由CD ︰DE =1︰1.5，得DE =3 m.所以BE =BD +DE =21+3=24（m ）.又AB ︰BE =1︰1.5，即AB ︰24=1︰1.5,解得AB =16 .所以旗杆的高度为16 m.25. 解：（1）如图所示，连接A 与建筑物的顶点B 、C ， 发现在一条直线上 ，即视线被BM 挡住了，所以在A 点不能看到后面那座高大的建筑物N .（2）已知MN =203 m ，BM =10 m ，CN =30 m ，当CN 恰好被BM 挡住时，A ，B ，C 三点在同一条直线上，此时由BM ︰AM =CN ︰AN ，得10︰AM =30︰（AM+203），解得AM=103.所以当A点与M点的距离大于103m时，才能看到后面的N楼.26.解：（1）如图所示：主视图俯视图第26题答图（2）表面积=2（8×5+8×2+5×2）+4×π×6=2（8×5+8×2+5×2）+4×3.14×6 =207.36（cm2）．。

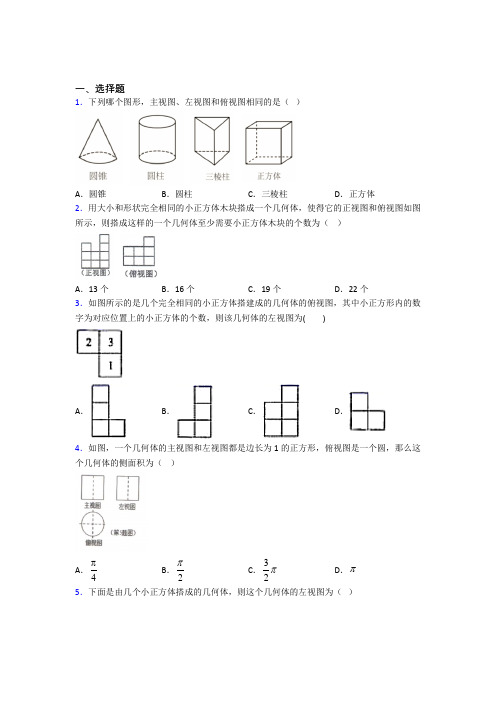

一、选择题1．下列哪个图形，主视图、左视图和俯视图相同的是（ ）A ．圆锥B ．圆柱C ．三棱柱D ．正方体 2．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的正视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为（ ）A ．13个B ．16个C ．19个D ．22个 3．如图所示的是几个完全相同的小正方体搭建成的几何体的俯视图，其中小正方形内的数字为对应位置上的小正方体的个数，则该几何体的左视图为( )A ．B ．C ．D ． 4．如图，一个几何体的主视图和左视图都是边长为1的正方形，俯视图是一个圆，那么这个几何体的侧面积为（ ）A ．4πB ．2πC ．32πD ．π5．下面是由几个小正方体搭成的几何体，则这个几何体的左视图为（ ）A．B．C．D．6．在皮影戏的表演中，要使银幕上的投影放大，下列做法中正确的是（）A．把投影灯向银幕的相反方向移动B．把剪影向投影灯方向移动C．把剪影向银幕方向移动D．把银幕向投影灯方向移动7．用相同的小立方块搭成的几何体的三种视图都相同（如图所示），则搭成该几何体的小立方块个数是（）A．3个B．4个C．5个D．6个8．小明在太阳光下观察矩形木板的影子，不可能是（）A．平行四边形B．矩形C．线段D．梯形9．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m的最小值是（）A．6 B．5 C．4 D．310．如图是由5个完全相同的小正方形搭成的几何体，如果将小正方体A放到小正方体B 的正上方，则它的（）A．主视图会发生改变B．俯视图会发生改变C．左视图会发生改变D．三种视图都会发生改变11．如图是某几何体的三视图，该几何体是（）A．三棱柱B．三棱锥C．长方体D．正方体12．下图是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱二、填空题13．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，则x+y＝_____．14．已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的所有侧面积之和为_____．15．如图所示的几何体的三视图，这三种视图中画图不符合规定的是________．16．由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是______个．17．由若干个小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体所用的小正方体的个数最多是________个，最少是________个．主视图俯视图18．如图1所示的是由8个相同的小方块组成的几何体，它的三个视图都是22的正方形若拿掉若干个小方块后，从正面和左面看到的图形如图2所示，则可以拿掉小方块的个数为_____．19．直角三角形的两条边的长分别是3cm和4cm，以直角边所在的直线为轴，将三角形旋转一周，所得几何体的俯视图的面积是__________．20．如图，棱长为5的正方体无论从哪一个面看，都有两个直通的边长为1的正方形孔，则这个有孔的正方体的表面积（含孔内各面）是__________．三、解答题21．（1）一个几何体由大小相同的小立方体搭成，从上面看到的几何体的形状如图1所示，其中小正方形中的数字表示在该位置的小立方块的个数，请在方格纸画出从正面和从左面看到的这个几何体的形状图．（2）如图2，已知四点A、B、C、D，根据下列语句，画出图形．①连接AD；②画直线AB、CD交于点E；③连接DB，并延长线段DB到点F，使DB＝BF；④图中以D为顶点的角中，小于平角的角共有个．【答案】（1）见解析；（2）①见解析；②见解析；③见解析；④5【分析】（1）由已知条件可知，主视图有3列，每列小正方形数目分别为3，3，1；左视图有3列，每列小正方形数目分别为3，3，2．据此可画出图形．（2）①用线段连接AD即可；②根据直线的定义画图即可；③用线段连接DB，再延长即可；④根据角的定义解答即可．【详解】解：（1）如图所示：（2）①如图所示；②如图所示；③如图所示；④图中以D为顶点的角中，小于平角的角共有5个．故答案为5．【点睛】本题考查几何体的三视图画法，以及作图-复杂作图，熟练掌握三视图的定义、直线、射线、线段的定义是解答本题的关键．22．如图所示是由几个小立方体所组成的几何体的从上面看的形状图，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的从正面看、从左面看的图形．【答案】答案见解析【分析】直接利用俯视图结合小正方体个数得出左视图和左视图．【详解】解：由题意可得：．【点睛】此题考查几何体的三视图，熟练掌握几何体三视图的视角和图形构成是解题的关键．23．由几个相同的棱长的小正方体搭成的几何体的俯视图如图所示，正方形中的数字表示该位置上小正方体的个数，在网格中画出这个几何体的主视图和左视图（注：网格中小正方形的边长等于小正方体的棱长）【答案】见解析【分析】由已知条件可知，主视图有2列，每列小正方数形数目分别为2，3；左视图有2列，每列小正方形数目分别为3，1．据此可画出图形．【详解】解：如图所示：【点睛】此题主要考查了几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．24．由12个完全相同的棱长为1cm的小正方体搭成的几何体，如图所示．（1）请画出这个几何体的三视图．（2）请计算它的表面积．42cm．【答案】（1）画图见解析；（2）2【分析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2；左视图有3列，每列小正方形数目分别为3，2，2；俯视图有3列，每列小正方数形数目分别为3，3，1．据此可画出图形；（2）利用几何体的形状进而求出其表面积；【详解】（1）（2）2(677)2S =⨯+++2202=⨯+()242cm =答：它的表面积是42cm 2．【点睛】本题考查了三视图的画法以及表面积的求法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，物体的表面积是指露在外部的所有表面积之和．25．图中几何体由7个边长为1cm 的正方体搭成，分别画如图几何体的主视图、左视图、俯视图．并算出此几何体的表面积【答案】图见解析，228cm ．【分析】根据主视图、左视图、俯视图的定义画出图形即可；有顺序的计算前后面、左右面、上下面的表面积之和即可得．【详解】由主视图、左视图、俯视图的定义画出图形如下所示：由题意得：小正方体的每个面的面积为()2111cm ⨯=，则其表面积为()262142142128cm ⨯⨯+⨯⨯+⨯⨯=． 【点睛】本题考查了三视图、几何体的表面积，熟练掌握三视图的概念是解题关键．26．从正面、左面、上面观察该几何体，分别画出你所看到的几何体的形状．从正面看从左面看从上面看【答案】见解析．【分析】观察图形可知，从正面看到的图形是4列，从左往右正方形的个数依次为1，3，1，2；从左面看到的图形是2列，从左往右正方形的个数依次为3，1；从上面看到的图形是4列，从左往右正方形的个数依次为1，2，1，1；由此分别画出即可．【详解】解：如图所示．【点睛】本题考查了几何体的三视图，属于基本题型，熟练掌握三视图的画法是关键．【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D【分析】分别得出圆锥体、圆柱体、三棱柱、正方体的三视图的形状，再判断即可．【详解】解：圆锥的主视图、左视图都是等腰三角形，而俯视图是圆，因此选项A不符合题意；圆柱体的主视图、左视图都是矩形，而俯视图是圆形，因此选项B不符合题意；三棱柱主视图、左视图都是矩形，而俯视图是三角形，因此选项C不符合题意；正方体的三视图都是形状、大小相同的正方形，因此选项D符合题意；故选：D．【点睛】本题考查简单几何体的三视图，明确圆锥、圆柱、三棱柱、正方体的三视图的形状和大小是正确判断的前提．2．A解析：A【分析】由几何体的正视图和俯视图，我们可以判断出这个几何体由一些相同的小正方体构成，其中根据俯视图我们可以判断该几何体共有7摞小正方体组成，然后根据主视图推算每摞小正方体的最少个数，即可得到答案．【详解】根据俯视图我们可以判断该几何体共有7摞小正方体组成，根据正视图，可得：左边2摞，最高层数为3，故小正方体最少有3+1=4个， 中间2摞，最高层数为2，故小正方体最少有2+1=3个，右边3摞，最高层数为4，故小正方体最少有4+1+1=6个，故小正方体最少有13个．故选A ．【点睛】本题主要考查几何体的三视图，掌握三视图的定义，是解题的关键．3．A解析：A【分析】根据题意，左视图有两列，左视图所看到的每列小正方形数目分别为3，1．【详解】因为左视图有两列，左视图所看到的每列小正方形数目分别为3，1故选：A ．【点睛】本题考查由三视图判断几何体，简单组合体的三视图，解题关键是根据俯视图确定左视图的列数和各列最高处的正方形个数．4．D解析：D【分析】这个几何体的侧面是以底面圆周长为长、圆柱体的高为宽的矩形，根据矩形的面积公式计算即可．【详解】根据三视图可得几何体为圆柱，圆柱体的侧面积=底面圆的周长⨯圆柱体的高=11ππ⨯⨯= 故答案为：D ．【点睛】本题考查了圆柱体的侧面积问题，掌握矩形的面积公式是解题的关键．5．D【分析】根据几何体的三视图的定义以及性质进行判断即可．【详解】根据几何体的左视图的定义以及性质得，这个几何体的左视图为故答案为：D．【点睛】本题考查了几何体的三视图，掌握几何体三视图的性质是解题的关键．6．B解析：B【分析】根据中心投影的特点可知：在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，据此分析判断即可．【详解】解：根据中心投影的特点可知，如图，当投影灯接近银幕时，投影会越来越大；相反当投影灯远离银幕时，投影会越来越小，故A错误；当剪影越接近银幕时，投影会越来越小；相反当剪影远离银幕时，投影会越来越大，故B 正确，C错误；当银幕接近投影灯时，投影会越来越小；当银幕远离投影灯时，投影会越来越大，故D错误．故选：B．【点睛】此题主要考查了中心投影的特点，熟练掌握中心投影的原理和特点是解题的关键．7．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．依题意可得所以需要4块；故选：B【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．8．D解析：D【分析】根据平行投影的特点可确定矩形木板与地面平行且与光线垂直时所成的投影为矩形；当矩形木板与光线方向平行且与地面垂直时所成的投影为一条线段；除以上两种情况矩形在地面上所形成的投影均为平行四边形，据此逐一判断即可得答案.【详解】A.将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B.将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C.将矩形木框立起与地面垂直放置时，形成的影子为线段，D.∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选：D.【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．9．C解析：C【分析】根据主视图和俯视图可先确定该几何体右侧只有一个正方体，再判断左侧可能的结果数即得答案．【详解】解：由主视图可知该几何体共两列，且左侧一列高两层，右侧一列高一层；由俯视图可知该几何体左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，也可能两行都是两层．所以图中的小正方体最少4块，最多5块．故选：C．【点睛】本题主要考查了几何体的三视图和空间观念，熟练掌握几何体的三视图、把平面图形和立体图形有机结合是解答的关键.10．A解析：A【分析】根据从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】如果将小正方体A放到小正方体B的正上方，则它的主视图会发生改变，俯视图和左视图不变．故选A．【点睛】本题考查了简单组合体的三视图，从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图．11．A解析：A【解析】【分析】根据几何体的三视图，对各个选项进行分析，用排除法得到答案．【详解】根据俯视图是三角形，长方体和正方体以及三棱锥不符合要求，B、C、D错误，根据几何体的三视图，三棱柱符合要求，故选A．【点睛】本题考查的是几何体的三视图，掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题的关键．12．A解析：A【解析】【分析】根据图形的三视图特点，进行选择.【详解】由题意图形的三视图可判断图形为圆锥.故答案选A.【点睛】本题主要考查的是三视图的性质特征，熟练掌握三视图的性质特征是本题的解题关键.二、填空题13．4或5【分析】俯视图中的每个数字是该位置小立方体的个数结合主视图2列中的个数分析其中的数字从而求解【详解】解：由俯视图可知该组合体有两行两列左边一列前一行有两个正方体结合主视图可知左边一列最高叠有2解析：4或5【分析】俯视图中的每个数字是该位置小立方体的个数，结合主视图2列中的个数，分析其中的数字，从而求解．【详解】解：由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列最高叠有2个正方体，故x＝1或2；由主视图右边一列可知，右边一列最高叠3个正方体，故y＝3，则x+y＝4或x+y＝5，故答案为：4或5．【点睛】本题考查了根据三视图判断几何体的构成及对几何体三种视图的空间想象能力．注意找到该几何体的主视图中每列小正方体最多的个数．14．48【分析】观察该几何体的三视图发现该几何体为正六棱柱然后根据提供的尺寸求得其侧面积即可【详解】由三视图知该几何体是底面边长为2高为4的正六棱柱∴其侧面积之和为2×4×6=48故答案为48【点睛】本解析：48【分析】观察该几何体的三视图发现该几何体为正六棱柱，然后根据提供的尺寸求得其侧面积即可．【详解】由三视图知该几何体是底面边长为2、高为4的正六棱柱，∴其侧面积之和为2×4×6=48．故答案为48．【点睛】本题考查了由三视图判断几何体的知识，解题的关键是能够根据三视图判断几何体的形状及各部分的尺寸，难度不大．15．俯视图【解析】解：根据几何体的摆放位置可知主视图正确；左视图正确；俯视图缺少两条看不到的虚线故不符合规定的是俯视图故答案为俯视图解析：俯视图【解析】解：根据几何体的摆放位置可知，主视图正确；左视图正确；俯视图缺少两条看不到的虚线．故不符合规定的是俯视图．故答案为俯视图．16．11【解析】解：综合主视图和俯视图该几何体的底面最多应该有3+2=5个小正方体第二层最多有3个小正方体第三层最多有3个小正方体因此组成这个几何体的小正方体最多块数是5+3+3=11个故答案为11点睛解析：11【解析】解：综合主视图和俯视图，该几何体的底面最多应该有3+2=5个小正方体，第二层最多有3个小正方体，第三层最多有3个小正方体，因此组成这个几何体的小正方体最多块数是5+3+3=11个．故答案为11．点睛：本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．17．11【分析】易得这个几何体共有3层由俯视图可得第一层正方体的个数由主视图可得第二层和第三层最少或最多的正方体的个数相加即可【详解】由主视图和俯视图可知：几何体的第一层最多有（个）第二层最多有（个）第解析：11【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数，由主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】++=（个）由主视图和俯视图可知：几何体的第一层最多有1337++=（个）第二层最多有1337++=（个）第三层最多有1113++=（个）故正方体的个数最多有77317++=（个），几何体的第一层最少有1337++=（个）第二层最少有1113第三层最少有1个，++=（个）故正方体的个数最少有73111故答案为：17；11．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．18．4或5【分析】根据正面和左面看到的图形可知上面一层必须保留左后面的正方体上层其它的正方体拿掉下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体另外两个保留据解析：4或5【分析】根据正面和左面看到的图形可知，上面一层必须保留左后面的正方体，上层其它的正方体拿掉，下层已经拿掉正方体的对应位置的正方体保留右前面的正方体其它两个可有可无或者去掉右前方的正方体，另外两个保留，据此作答即可．【详解】解：根据题意，拿掉若干个小立方块后，从正面和左面看到的图形如图2所示，所以可拿掉的小方块的个数可为5个或4个．故答案为：4或5．【点睛】本题考查了简单组合体的三视图．主要考查学生的空间想象能力．19．7或9或16【分析】分当3和4分别为直角边时和当4为斜边3为直角边时两种情况讨论即可【详解】当3和4分别为直角边时①当绕边长为3的边旋转俯视图为半径为4的圆∴俯视图的面积为：42=16；②当绕边长为解析：7π或9π或16π【分析】分当3和4分别为直角边时和当4为斜边，3为直角边时，两种情况讨论即可．【详解】当3和4分别为直角边时，①当绕边长为3的边旋转，俯视图为半径为4的圆，∴俯视图的面积为：42π=16π；②当绕边长为4的边旋转，俯视图为半径为3的圆，∴俯视图的面积为：32π=9π；当4为斜边，3为直角边时，，绕边长为3的边旋转时，∴）2π=7π；故答案为：7π或9π或16π．【点睛】本题考查了圆的面积，勾股定理，三视图，旋转的性质，掌握分类讨论的思想是解题关键．20．222【分析】先明确题目的含义:正方体共有6个直通小孔有6个交汇处计算即可解:正方体无【详解】解:正方体无论从哪一个面看都有两个直通的边长为1的正方形孔正方体共有6个直通小孔有6个交汇处表面积等于正解析：222【分析】先明确题目的含义:正方体共有6个直通小孔，有6个交汇处，计算即可解:正方体无【详解】解:正方体无论从哪一个面看，都有两个直通的边长为1的正方形孔，正方体共有6个直通小孔，有6个交汇处，表面积等于正方体的表面积减去12个表面上的小正方形面积加上6个棱柱的侧面积，减去6个通道的6个小正方体的表面积则6251264566222S 全，故答案为：222．【点睛】主要考查空间想象能力及分析问题能力对空间想象力有较高要求，同时会利用容斥原理的思想分析、解决交并问题．三、解答题21．无22．无23．无24．无25．无26．无。

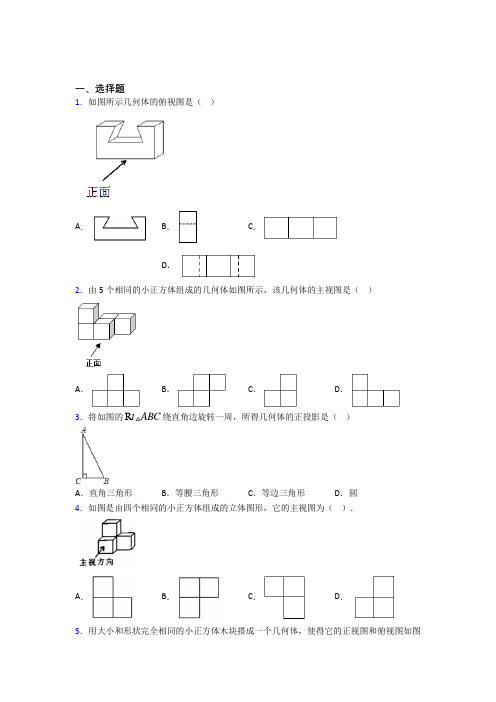

一、选择题1．如图所示几何体的俯视图是（）A．B．C．D．2．由5个相同的小正方体组成的几何体如图所示，该几何体的主视图是（）A．B．C．D．3．将如图的R t ABC绕直角边旋转一周，所得几何体的正投影是（）A．直角三角形B．等腰三角形C．等边三角形D．圆4．如图是由四个相同的小正方体组成的立体图形，它的主视图为（）．A．B．C．D．5．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的正视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为（ ）A ．13个B ．16个C ．19个D ．22个 6．如图是某零件的模型，则它的左视图为（ ）A ．B ．C ．D ． 7．如图，一个几何体的主视图和左视图都是边长为1的正方形，俯视图是一个圆，那么这个几何体的侧面积为（ ）A ．4πB ．2πC ．32πD ．π8．如图是一个底面为正方形的几何体的实物图，则其俯视图为（ ）A ．B ．C ．D ． 9．若几何体的三视图如图所示，则该几何体是（ ）A ．长方体B ．圆柱C ．圆锥D ．三棱柱 10．如图是一个由多个相同的小正方体堆成的几何体从上面看得到的平面图形，小正方形中的数字表示在该位置的小正方体的个数，那么从正面看该几何体得到的平面图形是（）A．B．C．D．11．如图,在下面的四个几何体中,从它们各自的正面和左面看,不相同的是（）A．B．C．D．12．如图所示的几何体，它的左视图为( ).A．B．C．D．二、填空题13．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积是______14．几个相同的正方形叠合在一起，该组合的正视图（即从正面看到的图形）和俯视图（即从上面看到的图形）如下所示，那么组合体中的正方体的个数至少为__________，最多__________个．15．小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠(即点E、C、A在一直线上)，量得ED＝2米，DB＝4米，CD＝1.5米，则电线杆AB长为_____16．甲、乙两盏路灯底部间的距离是30米，一天晚上，当小华走到距路灯乙底部5米处时，发现自己的身影顶部正好接触路灯乙的底部．已知小华的身高为1.5米，那么路灯甲的高为_____米．17．如图，直角坐标平面内，小明站在点A（﹣10，0）处观察y轴，眼睛距地面1.5米，他的前方5米处有一堵墙DC，若墙高DC＝2米，则小明在y轴上的盲区（即OE的长度）为_____米．18．如图，电灯P在横杆AB的上方，AB在灯光下的影子为CD，AB∥CD，AB＝2m，CD＝6m，点P到CD的距离是3m，则P到AB的距离是__________m．19．如图是一个组合几何体，右边是它的两种视图，根据图中的尺寸，这个几何体的表面 ．积是__（结果保留)cm．20．如图所示是某种型号的正六角螺母毛坯的三视图，则它的侧面积为2三、解答题21．画出该几何体的主视图、左视图、俯视图．【答案】见解析【分析】观察图形可知，从正面看到的图形是3列，分别有1，1，2个正方形；从左面看到的图形是2列，分别有2，1个正方形；从上面看到的图形是2行，分别有3，2个正方形；据此即可画图．【详解】解：如图所示：．【点睛】此题考查了从不同方向观察物体和几何体和画简单图形的三视图的方法，是基础题型．22．如图所示是由几个小立方体所组成的几何体的从上面看的形状图，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的从正面看、从左面看的图形．【答案】答案见解析【分析】直接利用俯视图结合小正方体个数得出左视图和左视图．【详解】解：由题意可得：．【点睛】此题考查几何体的三视图，熟练掌握几何体三视图的视角和图形构成是解题的关键．23．在平整的地面上，有若干个完全相同的小正方体堆成一个几何体，如图所示．（1）请画出这个几何体的三视图．（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和俯视图不变，那么最多可以再添加______个小正方体．【答案】（1）见解析；（2）4【分析】（1）根据题目中图形可知：主视图共3列，从左到右，第一列有3个小正方形，第二列有2个小正方形，第三列有1个小正方形，左视图共2列，从左到右，第一列有3个小正方形，第二列有1个小正方形，俯视图共2列，从左到右，第一列有2个小正方形，第二列有1个小正方形，第三列有1个小正方形．（2）根据三视图投影间的关系确定即可．【详解】如图，这个几何体的三视图如下：（2）要保持这个几何体的主视图和俯视图不变，将第一列的每一行加到3个，第二列的每一行加到2个，共需要：1+2+1=4个．故答案是：4．【点睛】本题考查了几何体的三视图画法，由立体图形，可知主视图、左视图、俯视图，并能得出有几列即每一列上的数字．24．如图，这是一个小正方体所搭建的几何体的俯视图，正方形中的数字表示在该位置小正方体的个数，请你画出从正面看和从侧面看的图形．【答案】见详解【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，3，3；左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【详解】解：如图所示：【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．25．由12个完全相同的棱长为1cm的小正方体搭成的几何体，如图所示．（1）请画出这个几何体的三视图．（2）请计算它的表面积．42cm．【答案】（1）画图见解析；（2）2【分析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2；左视图有3列，每列小正方形数目分别为3，2，2；俯视图有3列，每列小正方数形数目分别为3，3，1．据此可画出图形；（2）利用几何体的形状进而求出其表面积；【详解】（1）S=⨯+++（2）2(677)2=⨯+2202()2=42cm答：它的表面积是42cm2．【点睛】本题考查了三视图的画法以及表面积的求法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，物体的表面积是指露在外部的所有表面积之和．26．如图，若干个完全相同的小正方体堆成一个几何体，请从正面、左面、上面观察该几何体，分别在所给的网格图中画出你所看到的形状图．【答案】见解析．【分析】从正面看可得到从左往右3列的正方形的个数依次为3，1，2；从正面看可得到从左往右3列的正方形的个数依次为3，2，1；从上面看可得从左往右3列的正方形的个数依次为3，2，1；据此分别画出图形即可得答案．【详解】从正面看可得到从左往右3列的正方形的个数依次为3，1，2；从正面看可得到从左往右3列的正方形的个数依次为3，2，1；从上面看可得从左往右3列的正方形的个数依次为3，2，1；如图所示：【点睛】此题主要考查了画三视图，三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形；注意根据所给题意考虑可能存在的多种情况．【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D【分析】直接找出从上面看到的图形即可．【详解】解：该几何体的俯视图为，故选：D．【点睛】本题考查几何体的三视图，注意看不到的边要用虚线表示出来．2．D解析：D【分析】找到从几何体的正面看所得到的图形即可．【详解】解：主视图有3列，每列小正方形数目分别为2，1，1，故选：D．【点睛】此题主要考查了简单几何体的三视图，主视图是从物体的正面看得到的视图．3．B解析：B【分析】首先得到旋转后得到的几何体，找到从正面看所得到的图形即可．【详解】解：Rt△ABC绕直角边AC旋转一周，所得几何体是圆锥，而圆锥的正投影（主视图）是等腰三角形，故选：B．【点睛】本题考查了平行投影，解题的关键是掌握正投影的概念．4．A解析：A【分析】根据几何体的三视图解答即可.【详解】根据立体图形得到：主视图为：，左视图为：，俯视图为：，故答案为：A.【点睛】此题考查小正方体组成的几何体的三视图，解题的关键是掌握三视图的视图角度及三视图的画法.5．A解析：A【分析】由几何体的正视图和俯视图，我们可以判断出这个几何体由一些相同的小正方体构成，其中根据俯视图我们可以判断该几何体共有7摞小正方体组成，然后根据主视图推算每摞小正方体的最少个数，即可得到答案．【详解】根据俯视图我们可以判断该几何体共有7摞小正方体组成，根据正视图，可得：左边2摞，最高层数为3，故小正方体最少有3+1=4个，中间2摞，最高层数为2，故小正方体最少有2+1=3个，右边3摞，最高层数为4，故小正方体最少有4+1+1=6个，故小正方体最少有13个．故选A．【点睛】本题主要考查几何体的三视图，掌握三视图的定义，是解题的关键．6．D解析：D【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．【详解】从左面看去，是两个有公共边的矩形，如图所示：故选：D．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．7．D解析：D【分析】这个几何体的侧面是以底面圆周长为长、圆柱体的高为宽的矩形，根据矩形的面积公式计算即可．【详解】根据三视图可得几何体为圆柱，圆柱体的侧面积=底面圆的周长⨯圆柱体的高=11ππ⨯⨯= 故答案为：D ．【点睛】本题考查了圆柱体的侧面积问题，掌握矩形的面积公式是解题的关键．8．D解析：D【解析】【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】解：从上面看易得到被一条直线分割成两个长方形的正方形．故选D ．【点睛】本题考查三视图的知识，俯视图是从物体的上面看得到的视图．9．D解析：D【解析】【分析】根据两个视图是长方形得出该几何体是柱体,再根据俯视图是三角形,得出几何体是三棱柱.【详解】主视图和左视图是长方形,∴几何体是柱体,俯视图的大致轮廓是三角形,∴该几何体是三棱柱;所以D 选项是正确的.【点睛】此题考查由三视图判断几何体,三视图里有两个相同可确定该几何体是柱体,锥体还是球体,由另一个视图确定其具体形状.10．C解析：C【解析】【分析】找到从正面看所得到的图形即可．【详解】解：俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右的列数分别是1，2，2．【点睛】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力.11．A解析：A【分析】利用主、俯：长对正；主、左：高平齐；俯、左：宽相等可对各选项进行判断．【详解】A、左视图和主视图虽然都是长方形，但是左视图的长方形的宽为三棱柱的底面三角形的高;主视图的长方形的宽为三棱柱的底面三角形的边长，所以A选项正确；B、左视图和主视图都是相同的正方形，所以B选项错误；C、左视图和主视图都是相同的长方形，所以C选项错误；D、左视图和主视图都是相同的等腰三角形，所以D选项错误．故选A．【点睛】本题考查了简单几何体的三视图：画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．会画常见的几何体的三视图．12．D解析：D【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看是上大下小等宽的两个矩形，矩形的公共边是虚线，故选：D．【点睛】本题考查简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．二、填空题13．3π【分析】由三视图可知：该几何体是一个圆锥其轴截面是一个高为的正三角形可计算边长为2据此即可得出表面积【详解】由三视图可知：该几何体是一个圆锥其轴截面是一个高为的正三角形∴正三角形的边长＝＝2∴圆解析：3π【分析】为2，据此即可得出表面积．∴正三角形的边长＝＝2．sin60∴圆锥的底面圆半径是1，母线长是2，∴底面周长为2π∴侧面积为1×2π×2＝2π，∵底面积为πr2＝π，2∴全面积是3π．故填：3π．【点睛】本题考查了圆锥的计算，正确理解圆锥的侧面展开图与原来的扇形之间的关系是解决本题的关键，理解圆锥的母线长是扇形的半径，圆锥的底面圆周长是扇形的弧长．14．10【分析】由所给视图可得此几何体有3列3行2层分别找到第二层的最多个数和最少个数加上第一层的正方体的个数即为所求答案【详解】第一层有1+2+3=6个正方体第二层最少有2个正方体所以这个几何体最少有解析：10【分析】由所给视图可得此几何体有3列，3行，2层，分别找到第二层的最多个数和最少个数，加上第一层的正方体的个数即为所求答案．【详解】第一层有1+2+3=6个正方体，第二层最少有2个正方体，所以这个几何体最少有8个正方体组成；第一层有1+2+3=6个正方体，第二层最多有4个正方体，所以这个几何体最多有10个正方体组成.故答案为8，10.【点睛】本题考查了三视图，解题的关键是根据三视图判断几何体的个数.15．5【分析】根据题意求出△ECD∽△EAB利用相似三角形的对应边成比例即可解答【详解】∵CD∥AB∴△ECD∽△EAB∴ED：EB=CD：AB∴2：6=15：AB∴AB=45米答：电线杆AB长为45米解析：5【分析】根据题意求出△ECD∽△EAB，利用相似三角形的对应边成比例即可解答．【详解】∵CD∥AB，∴△ECD∽△EAB，∴ED：EB=CD：AB，∴2：6=1.5：AB，∴AB=4.5米．答：电线杆AB长为4.5米．故答案为4.5.【点睛】本题只要是把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程即可求出电线杆AB长．16．9【解析】如图设路灯甲的高为米由题意和图可得：解得∴路灯甲的高为9米解析：9【解析】如图，设路灯甲的高为x米，由题意和图可得：1.5530x=，解得9x=，∴路灯甲的高为9米.17．5【详解】首先作出BM⊥EO得出△BND∽△BME即可得出再利用已知得出BNBMDN的长即可求出EM进而求出EO即可解：过点B作BM⊥EO交CD于点N∵CD∥EO∴△BND∽△BME∴∵点A（﹣10解析：5【详解】首先作出BM⊥EO，得出△BND∽△BME，即可得出BN DNBM EM=，再利用已知得出BN，BM，DN的长，即可求出EM，进而求出EO即可．解：过点B作BM⊥EO，交CD于点N，∵CD∥EO，∴△BND∽△BME，∴BN DNBM EM=，∵点A（﹣10，0），∴BM=10米，∵眼睛距地面1.5米，∴AB=CN=MO=1.5米，∵DC=2米，∴DN=2﹣1.5=0.5米，∵他的前方5米处有一堵墙DC，∴BN=5米，∴50.510EM=，∴EM=1米，∴EO=1+1.5=2.5米．故答案为2.5．18．1【解析】试题分析：根据AB ∥CD 易得△PAB ∽△PCD 根据相似三角形对应高之比等于对应边之比列出方程求解即可考点：1相似三角形的应用2中心投影解析：1【解析】试题分析：根据AB ∥CD ，易得，△PAB ∽△PCD ，根据相似三角形对应高之比等于对应边之比，列出方程求解即可．考点：1.相似三角形的应用.2.中心投影.19．【分析】根据视图可知两个视图分别为主视图俯视图根据视图中的数据即可得到答案【详解】解：两个视图分别为主视图俯视图由主视图和俯视图中的数据可得：这个几何体的表面积是故答案为：【点睛】此题考查由三视图求 解析：13224π+【分析】根据视图可知两个视图分别为主视图、俯视图，根据视图中的数据即可得到答案．【详解】解：两个视图分别为主视图、俯视图，由主视图和俯视图中的数据可得：这个几何体的表面积是(582825)246π⨯+⨯+⨯⨯+⨯66224π=⨯+13224π=+．故答案为：13224π+．【点睛】此题考查由三视图求表面积，由几何体的三视图得到相应的数据是解题的关键． 20．36【分析】正六角螺母侧面为6个相同的长方形求出每个长方形的面积即可得出它的侧面积【详解】2×3=6cm26×6=36cm2故答案为：36【点睛】本题主要考查正六棱柱的三视图将三视图上边的长度转化为解析：36【分析】正六角螺母侧面为6个相同的长方形，求出每个长方形的面积，即可得出它的侧面积．【详解】2×3=6cm 2，6×6=36cm2．故答案为：36．【点睛】本题主要考查正六棱柱的三视图，将三视图上边的长度转化为正六棱柱对应边的长度是解题关键．三、解答题21．无22．无23．无24．无25．无26．无。

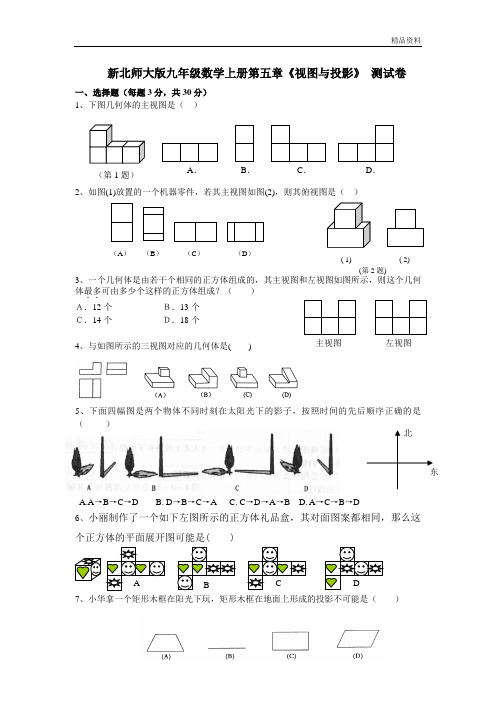

新北师大版九年级数学上册第五章《视图与投影》测试卷一、选择题（每题3分，共30分）1、下图几何体的主视图是（）2、如图(1)放置的一个机器零件，若其主视图如图(2)，则其俯视图是（）3、一个几何体是由若干个相同的正方体组成的，其主视图和左视图如图所示，则这个几何体最多．．可由多少个这样的正方体组成？（）Ａ．12个Ｂ．13个Ｃ．14个Ｄ．18个4、与如图所示的三视图对应的几何体是( )5、下面四幅图是两个物体不同时刻在太阳光下的影子，按照时间的先后顺序正确的是（）A.A→B→C→DB. D→B→C→AC. C→D→A→BD. A→C→B→D6、小丽制作了一个如下左图所示的正方体礼品盒，其对面图案都相同，那么这个正方体的平面展开图可能是( )7、小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（）（A）（B）（C）（D）( 2)( 1)(第2题)主视图左视图（第1题）A．B．C．D．北东BA C D8、在同一时刻，两根长度不等的竿子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是（ ）A.两根都垂直于地面;B.两根平行斜插在地上;C.两根竿子不平行;D.一根倒在地上9、如右图，晚上小亮在路灯下散步，在小亮由A 处走到B 处这一过程中，他在地上的影子（ ）Ａ．逐渐变短 Ｂ．逐渐变长Ｃ．先变短后变长 Ｄ．先变长后变短10、如右图，王华晚上由路灯A 下的B 处走到Ｃ处时，测得影子CD 的长为１米，继续往前走2米到达Ｅ处时，测得影子EF 的长为2米，已知王 华的身高是1.5米，那么路灯A 的高度AB 等于（ ） A 、4.5米 B 、6米C 、7.2米D 、8米二、填空题(每小题4分,共20分)11、小军晚上到乌当广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定的说：“广场上的大灯泡一定位于两人 ”；12、如图，一几何体的三视图如右：那么这个几何体是 ；13、一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有 ________个碟子。

北师大版九年级数学上册《第五章投影与视图》单元测试卷及答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列是平行投影的是（）A．B．C．D．2．如图，晚上小明在路灯下沿路从A处径直走到B处，这一过程中他在地上的影子（）A．一直都在变短B．先变短后变长C．一直都在变长D．先变长后变短3．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m4．如图，将一个长方体内部挖去一个圆柱，这个几何体的主视图是（）A ．B ．C ．D ．5．如图，是一个由铁铸灌成的几何体的三视图，根据图中所标数据，铸灌这个几何体需要的铁的体积为（ ）A ．12πB ．18πC ．24πD ．78π6．从某个方向观察一个正六棱柱，可看到如图所示的图形，其中四边形ABCD 为矩形，E F 、分别是AB DC 、的中点．若86AD AB ==，，则这个正六棱柱的侧面积为( )A ．483B ．96C ．144D ．963二、填空题7．如图是三角尺在灯泡O 的照射下在墙上形成的影子，现测得30cm 20cm OA AA '==，，这个三角尺的面积与它在墙上形成的影子的面积的比是 ．8．古希腊数学家泰勒斯曾利用立杆测影的方法，在金字塔影子的顶部直立一根木杆，借助太阳光测金字塔的高度．如图，木杆EF 长32米，它的影长FD 是3米，同一时测得OA 是274米，则金字塔的高度BO 是米．9．地面上有一支蜡烛，蜡烛前面有一面墙，王涛同学在蜡烛与墙之间运动，则他在墙上的投影长度随着他离墙的距离变小而 (增大、变小）10．墙壁CD 上D 处有一盏灯(如图)，小明站在A 处测得他的影长与身长相等，都为1.6m ，他向墙壁走1m 到B 处时发现影子刚好落在A 点，则灯泡与地面的距离CD ＝ ．11．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据计算该几何体的底面周长为cm ．12．用八个同样大小的小立方体粘成一个大立方体如图1，得到的几何体的三视图如图2所示，若小明从八个小立方体中取走若干个，剩余小立方体保持原位置不动，并使得到的新几何体的三视图仍是图2，则他取走的小立方体最多可以是个．三、解答题13．在学习完投影的知识后，小张同学立刻进行了实践，他利用所学知识测量操场旗杆的高度.(1)如图，请你根据小张（AB）在阳光下的投影（BE），画出此时旗杆（CD）在阳光下的投影．(2)已知小张的身高为1.76m，在同一时刻测得小张和旗杆的投影长分别为0.44m和5.5m，求旗杆的高度．14．如图，是小亮晚上在广场散步的示意图，图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯的位置（1）在小亮由B处沿BO所在的方向行走到达O处的过程中，他在地面上的影子长度的变化情况为．（2）请你在图中画出小亮站立AB处的影子．15．如图是一个几何体的三视图．(1)写出这个几何体的名称；(2)画出这个几何体的表面展开图；(3)根据图中的数据，求这个几何体的侧面积．16．如图，是用几个相同的正方体搭出的几何体，请解答下列问题：(1)分别在方格纸中画出从正面、左面、上面看这个几何体时看到的图形；(2)若每个小正方体的棱长为2，要给这个几何体地面以上的部分涂上颜色，求涂色部分的面积；(3)小亮说可以在这个几何体上再摆放上几个相同的小正方体，使新几何体和原几何体分别从上面和从左面看到的形状相同，你觉得他说的对吗？如果你认为小亮说法正确请在下面的方格纸中画出两种添加小正方体后，从正面看到的新几何体的形状图；你认为可以有___________种添加小正方体的方式；满足小亮说法的添加小正方体个数最少可以摆___________个，最多可以摆___________个．如果你认为小亮说法不正确，请说明理由．参考答案题号 1 2 3 4 5 6答案 B B A A B D1．【答案】B【分析】本题考查了平行投影的知识，定义：在一束平行光线照射下形成的投影叫做平行投影．特征：平行投影的投影线是平行的．牢记平行投影的定义是解题的关键．【详解】如图所示，连接影子的顶端和物体的顶端得到投影线，若投影线平行则为平行投影．通过作图可知A、C、D中影子的顶端和物体的顶端连线不平行，只有选项B中影子的顶端和物体的顶端连线平行．故选B．2．【答案】B【分析】本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．根据中心投影的特征可得小亮在地上的影子先变短后变长．【详解】解：在小亮从A处径直走到路灯下时，他在地上的影子逐渐变短；当他走到路灯下，再走到B处时，他在地上的影子逐渐变长∴小亮在地上的影子先变短后边长故选：B．3．【答案】A 【详解】∵BE∵AD ∵∵BCE∵∵ACD ∵CB CEAC CD=，即CB CE AB BC DE EC =++ ∵BC=1，DE=1.8，EC=1.2 ∵1 1.21 1.8 1.2AB =++ ∵1.2AB=1.8 ∵AB=1.5m ． 故选A ． 4．【答案】A【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中． 【详解】解：从正面看易得主视图为长方形，中间有两条垂直地面的虚线． 故选：A ．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图． 5．【答案】B【分析】直接利用三视图得出几何体的形状，再利用圆柱体积求法得出答案． 【详解】解：由三视图可得，几何体是空心圆柱，其小圆半径是1，大圆半径是2 则大圆面积为：224ππ⨯=，小圆面积为：21ππ⨯= 故这个几何体的体积为：64624618πππππ⨯-⨯=-=． 故选：B ．【点睛】此题主要考查了由三视图判断几何体，正确判断出几何体的形状是解题关键． 6．【答案】D【分析】根据题意，正六边形的边长为AG BG 、，过点G 作GE AB ⊥，则GE 垂直平分AB ，根据正六边形的性质求得AG ，进而求得正六棱柱的侧面积．【详解】解：如图，正六边形的边长为AG BG 、，过点G 作GE AB ⊥∵GE 垂直平分AB由正六边形的性质可知11203032AGB A B AE AB ∠=︒∠=∠=︒==，， ∵ 323,cos30AE AG ===︒正六棱柱的侧面积66238963AG AD =⨯=⨯=故选：D ．【点睛】本题考查了三视图，正多边形与圆，解直角三角形，掌握以上知识是解题的关键． 7．【答案】9:25【分析】本题考查了相似三角形的应用．先根据相似三角形对应边成比例求出三角尺与影子的相似比，再根据相似三角形面积的比等于相似比的平方解答即可． 【详解】解：∵30cm 20cm OA AA '==， ∵50cm OA '= ∵:30:503:5OA OA '== ∵三角尺与影子是相似三角形∵三角尺的周长与它在墙上形成的影子的面积的比是9:25 故答案为：9:25． 8．【答案】137【分析】本题考查平行投影，根据同一时刻，物高与影长对应成比例，列出比例式进行求解即可． 【详解】解：由题意，得：EF OBFD OA= 即：323274OB =∵137OB =； 故答案为：137． 9．【答案】变小．【分析】可连接光源和人的头顶可知，墙上的影长和人到墙的距离变化规律是：距离墙越近，影长越短，距离墙越远影长越长．【详解】连接光源和人的头顶可知，墙上的影长和人到墙的距离变化规律是：距离墙越近，影长越短，距离墙越远影长越长，则王涛同学在墙上投影长度随着他离墙的距离变小而变小． 故答案为：变小．【点睛】本题综合考查了中心投影的特点和规律，中心投影的特点是：(1)等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长；()2等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．10．【答案】64 15m【分析】利用相似三角形的相似比，列出方程组，通过解方程组求出灯泡与地面的距离即可．【详解】如图：根据题意得：BG=AF=AE=1.6m，AB=1m∵BG//AF//CD∵∵EAF∵∵ECD，∵ABG∵∵ACD∵AE：EC=AF：CD，AB：AC=BG：CD设BC=x m，CD=y m，则CE=（x+2.6）m，AC=（x+1）m∵1.6 1.62.6x y=+1 1.61x y=+解得：x=53，y=6415∵CD=64 15m.∵灯泡与地面的距离为64 15m故答案为:64 15m.11．【答案】4πcm．【分析】根据主视图是等腰三角形，利用等腰三角形的性质，勾股定理求得底边的长，这就是圆锥底面圆的直径，计算周长即可．【详解】如图，根据主视图的意义，得三角形是等腰三角形∵三角形ABC是直角三角形()2222642AB AC--∵底面圆的周长为：2πr=4πcm．故答案为：4πcm．【点睛】本题考查了几何体的三视图，熟练掌握圆锥的三视图及其各视图的意义是解题的关键．12．【答案】4【详解】解：由于是粘上的，故每一层交错拿走对角线位置的两个正方体，可得每一层的每一行每一列都要保留一个立方体，故取走的小立方体最多可以是4个．故答案为：413．【答案】(1)见解析(2)旗杆的高度为22m．【分析】本题考查作图-应用与设计作图，设计平行投影，解题的关键是读懂题意，掌握平行投影的特征．（1）连接AE，过C作CF AE∥交BD于F，线段DF即为所求；（2）根据平行投影特征得：1.760.44 5.5CD=，即可解得答案．【详解】（1）解：连接AE，过C作CF AE∥交BD于F，如图：线段DF即为所求；（2）解：根据题意得：1.760.44 5.5CD=解得22CD=∴旗杆的高度为22m．14．【答案】（1）变短；（2）见详解．【分析】（1）先选取B，O之间一点D，分别作出小亮的影子，比较代表影长的线段长度即可得出变化情况即可；（2）连结线段P A，并延长交底面于点E，得到线段BE即可．【详解】解（1）在小亮由B处沿BO所在的方向行走到达O处的过程取点D通过灯光在B处小亮的影长为BE，当小亮走到D处时，小亮的影长为FDBE＞FD∵小亮由B处沿BO所在的方向行走到达O处的过程中，他在地面上的影子长度的变化情况为变短故答案为：变短；（2）如图所示，连结P A，并延长交底面于E，则线段BD为求作小亮的影长．【点睛】本题考查投影知识，从远处向灯光处走去影长的变化，掌握影长变化规律，向灯光走近，影长变短，远离灯光，影长变长，先走近再走远先变短再变长是解题关键．15．【答案】(1)三棱柱(2)见详解(3)272cm【分析】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图．（1）根据三视图，即可解决问题；（2）画出正三棱柱的表面展开图即可；（3）侧面展开图是矩形，求出矩形的面积即可．【详解】（1）解：根据三视图可知这个几何体的名称是三棱柱．（2）这个几何体的表面展开图如下：（答案不唯一）（3）这个几何体的侧面积是2⨯⨯=．83372cm16．【答案】(1)见解析(2)108(3)小亮说法正确，图见解析，5，1，3【分析】（1）观察图形可得：从正面看到从左往右依次有小正方形的数量为2、1、3；从左面看到有小正方形的数量为3、1；从上面看到从左往右依次有小正方形的数量为2，2，1，即可求解；（2）先找出每个小正方体所需要涂色的面的个数，再求和即需要涂颜色的面的总数，然后计算出总面积即可；（3）根据从上面和从左面看到的形状相同，添加一个小正方体，可在俯视图中添加，再验证从上面和从左面看到的形状，即可求解．【详解】（1）解∵如图（2）解∵ 2222⨯⨯+⨯⨯+⨯+⨯=6224225222108（3）解∵ 小亮说法正确有5种添加小正方体的方式，如下图其中添加小正方体个数最少可以摆1个，最多可以摆3个．故答案为∵ 5，1，3【点睛】此题主要考查了画三视图，关键是掌握在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．。
