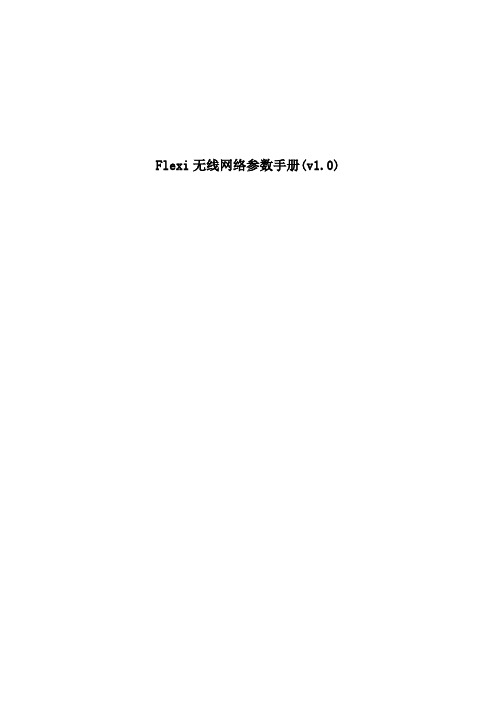

Flexi无线网络参数手册(v1.0)随着全省Flexi替换工程的开展，Flexi的优化与维护工作已经提上日程。
由于Flexi在全省属于首次使用，在网优网规参数的使用上仍处于初级阶段。
为了加深对网优参数的理解和认知，让大家快速接受并应用Flexi各类优化参数，特编写本参数手册。
本手册对目前接触的Flexi参数进行了初步的解释，由于作者水平有限，望全省的优化人员根据实际应用多提宝贵意见，我们共同完成后继完善，共同制定Flexi参数优化策略。
Flexi无线网络参数手册(v1.0) (1)一、计时器（Timer） (16)1、T4 (16)2、T7 (17)3、T8 (18)4、T10 (20)5、T13 (21)6、T17 (22)7、T18 (23)8、T3101 (24)9、T3103 (25)10、T3105_d (27)11、T3105_f (28)12、T3107 (29)13、T3109 (31)14、T3111 (32)15、T3121 (34)16、T3122 (35)17、T3168 (36)18、T3192 (36)19、T9101 (37)20、T9103 (38)21、T9104 (38)22、T9105 (39)23、T9108 (40)24、T9113 (41)二、设置BSC信息相关参数 (43)1、C-NUM (43)2、BSC_NAME (43)3、BSC_TYPE (43)4、IDLE_ET (43)5、BSC_LACATION (43)6、BCSU_NUM (43)7、BCF_NUM (43)8、SEG_NUM (43)9、TRX_NUM (44)10、NPC (44)11、GMAC/GMIC（gsmMacrocellThreshold/gsmMicrocellThreshold） (44)12、DMAC/DMIC（dcsMacrocellThreshold/dcsMicrocellThreshold） (44)13、DISB（msDistanceBehaviour） (45)14、EPF、ERF、EOF、EEF (45)15、HRI(TCH in handover) (45)16、HRL/HRU(lower/upper limit for FR TCH resources) (45)17、AUT(AMH upper load threshold) (46)18、ALT(AMH lower load threshold) (46)19、AML(AMH max load of target cell) (46)20、CSD（free TSL for CS downgrade） (46)21、 CSU（Free TSLs For CS Upgrade） (47)22、TGT（TRHO Guard Time） (47)23、HDL/HUL（HO preference order interference DL/UL） (47)24、CLR（load rate for channel search） (47)25、CTR（CS TCH allocation RTSL0） (47)26、CTC（CS TCH allocation calculation） (48)27、MINHTT（minimum mean holding time for TCHs） (48)28、MAXHTT(maximum mean holding time for TCHs) (48)29、MAXHTS（maximum mean holding time for SDCCHs） (48)30、TCHFR/SCHFR(Alarm Threshold For TCH/SDCCH Failure Rate) (49)31、CNGT/CNGS(Alarm Threshold For TCH/SDCCH Congestion) (49)32、CS(Alarm Threshold For Number Of Channel Seizures) (49)33、CSR(Alarm Threshold For Number Of Channel SeizureRequests) (49)34、PRDMHT(measurement period for TCH mean holding timesupervision) (49)35、PRDMHS(measurement period for SDCCH mean holding timesupervision) .. 5036、PRDCFR(measurement period for supervision of channel failure rate) . 5037、PRDCNG(measurement period for supervision of congestionin BTS) (50)38、HIFLVL(threshold for high TCH interference level) (50)39、HIFSHR(alarm threshold for the share of high TCH interference) (51)40、PRDHIF(measurement period for high TCH interference supervision) (51)41、PRDBNT(measurement period for supervision of BTS with no transactions) (51)42、SMBNT(starting moment for supervision of BTS) (51)43、EMBNT(ending moment for supervision of BTS) (51)44、GTUGT(GPRS territory update guard time) (52)45、BCSUL(BCSU load threshold) (52)46、LAPDL(LAPD load threshold) (52)47、MSSCF、MSSCS(upper limit of MS speed class 1、2) (52)48、ALFRT、ALHRT(alarm limit for full、half rate TCH availability) (53)49、ALSDC(alarm limit for SDCCH availability) (53)50、DINHO(disable internal HO) (53)51、DEXDR(disable external DR) (53)52、RXBAL(RX level balance) (53)53、RXANT(RX antenna supervision period) (54)54、ITCF(number of ignored transcoder failures) (54)55、VDLS(variable DL step size) (54)56、MNDL(maximum number of DL TBF) (54)57、MNUL(maximum number of UL TBF) (54)58、ISS(intra segment SDCCH HO guard) (55)59、PRE(pre-emption usage in handover) (55)60、SBCNF（soft blocking C/N FR） (55)61、SBCNH（Soft Blocking C/N HR） (55)62、RXTA（RX level based TCH access） (55)63、DEC（delay of HO and PC for emergency calls） (55)64、IHTA（internal handover to external） (56)65、TTRC （TCH transaction count） (56)66、MTTR（maximum TCH transaction rate） (56)67、DHP、DNP、DLP（DL high、NORMAL、LOW priority SSS） (56)68、UP1、UP2、UP3、UP4（UL priority 1、2、3、4 SSS） (56)69、BGSW1 、BGSW2 、BGSW3 （Background traffic class scheduling weight forARP 1） (57)70、QCATR（QC reallocation action trigger threshold） (57)71、QCATN（QC NCCR action trigger threshold） (57)72、SPL（supervision period length for EGPRS inactivity alarm） (57)73、IEPH（events per hour for EGPRS inactivity alarm） (57)74、EGIC（EGPRS inactivity criteria） (58)三、BCF设置相关参数 (58)1、BCF_ID (58)2、BCF_TYPE (58)3、LAPD_NAME (58)4、LAPD_BCSU (58)5、STATE (58)6、BBU (59)7、NTIM (59)8、BTIM (59)9、SENA (59)10、SM (59)11、T200F (60)12、T200S (60)四、SEG相关参数 (60)1、SEG_ID (60)2、LAC (60)3、CI (60)4、SEG_NAME (60)5、BSIC: (61)6、BNCC、BBCC (61)7、BAR（cellBarred） (61)8、RE（callReestablishmentAllowed） (61)9、EC（emergencyCallRestricted） (61)10、PLMN（plmn_permitted） (62)11、ACC（NtAllowedAccessClasses） (62)12、DBC（multiBandCell） (62)13、DR& DRM（drInUse& drMethod） (62)14、MADR & MIDR（maxTimeLimitDirectedRetry& minTime Limit Direced Retry） (63)15、GACC/GBAR/GRXP (63)16、HYS（cellReselectHysteresis） (63)17、GHYS（GPRSCellReselHysteresis） (64)18、RXP（rxLevAccessMin） (64)19、TXP1（MS Tx Pwr Max CCH1） (65)20、TXP2（MS Tx Pwr Max CCH2） (65)21、GTXP1/GTXP2 (65)22、RLT（radioLinkTimeout） (65)23、PO（powerOffset） (65)24、DIRE（：DirectGPRSaccessBts） (66)25、RRH(RaReselectHysteresis) (66)26、CHYS（c31Hysteresis） (66)27、QUAL（c32Qual） (66)28、RES（reselection time） (67)29、PRC（hcsPriorityClass） (67)30、HCS（HCS threshold） (67)31、MQL（maxQueueLength） (67)32、TLC（timeLimitCall） (68)33、TLH（timeLimitHandover） (68)34、QPU（queuePriorityUsed） (68)35、QPC（queueingPriorityCall） (68)36、QPH（queueingPriorityHandover） (69)37、QPN（queuePriorityNonUrgentHo） (69)38、MPU（msPriorityUsedInQueueing） (69)39、AG（noOfBlocksForAccessGrant） (69)40、MFR（NOfMultiframesBetweenPaging） (70)41、PER（timerPeriodicUpdateMS） (70)42、ATT（allowIMSIAttachDetach） (71)43、AP（interferenceAveragingProcess） (71)44、DTX（dtxMode） (71)45、BMA（btsMeasAver） (72)46、PMAX1（maxMSTxPower1） (72)47、PMAX2（maxMSTxPower2） (72)48、RET（maxNumberRetransmission） (73)49、SLO（numberOfSlotsSpreadTrans） (73)50、NY1（maxNumberOfRepetitions） (73)51、CB（smsCBUsed） (74)52、BLT（btsLoadThreshold） (74)53、DMAX（msMaxDistanceInCallSetup） (74)54、TRP（trxPriorityInTCHAlloc） (74)55、CLC（cell load for channel search） (75)56、TRIH（tchrateIntraCellHo） (75)57、FRL（lower limit for FR TCH resources） (75)58、FRU（Upper Limit For FR TCH Resources） (75)59、NECI（newEstabCausesSupport） (76)60、MBR（multiBandCellReporting） (76)61、ESI（earlySendingIndication） (76)62、AUT（AMH upper load threshold） (76)63、ALT（AMH lower load threshold） (76)64、AML（AMH Max Load Of Target Cell） (77)65、TGT（TRHO guard time） (77)66、PI（cellReselectParamInd） (77)67、REO（CellReselectOffset） (78)68、TEO（temporaryOffset） (78)69、PET（penaltyTime） (79)70、QUA（cellBarQualify） (79)71、 QSRI（threshold to search UTRAN cells） (79)72、QSRP（GPRS threshold to search UTRAN cells） (79)73、FDD（fdd and tdd cell reselect offset） (80)74、IDLE（identification of BCCH frequency list） (80)75、ACT (80)76、MEAS（measurement BCCH Allocation list） (81)77、GENA（GPRSEnabled） (81)78、PSEI（packet service entity identifier） (81)79、NSEI（network service entity identifier） (81)80、RAC (81)81、BFG（PrefBCCHfreqGPRS） (82)82、DLA（DL adaption probability threshold） (82)83、ULA（UL adaption probability threshold） (82)84、DLB（PcuDLBlerCpNonHop） (82)85、ULB（pcuULBlerCpNonHop） (83)86、DLBH（pcuDLBlerCpHopping） (83)87、ULBH（pcuULBlerCpHopping） (83)88、COD（pcuCsNonHopping） (83)89、CODH（pcuCsHopping） (83)90、MCA（initial MCS for acknowledged mode） (84)91、MCU（initial MCS for unacknowledged mode） (84)92、BLA（maximum BLER in acknowledged mode） (84)93、BLU（maximum BLER in unacknowledged mode） (84)94、MBG（mean BEP offset GMSK） (84)95、MBP（Mean BEP Offset 8PSK） (85)96、ELA（EGPRS Link Adaptation Enabled） (85)97、QGDRT（QC GPRS DL RLC ack throughput） (85)98、QGURT（QC GPRS UL RLC ack throughput） (86)99、QEDRT（QC EGPRS DL RLC ack throughput threshold） (86)100、QEURT（QC EGPRS UL RLC ack throughput threshold） (86)五、BTS相关参数 (86)1、BTS_ID (86)2、HOP (87)3、BAND (87)4、MAL（mobile allocation frequency list） (87)5、HSN1（hopping sequence number 1） (87)6、HSN2 (87)7、GPU（GPRSNonBCCHRxlevUpper） (88)8、GPL（GPRSNonBCCHRxlevLower） (88)9、CNT（cnThreshold） (88)10、BO0&BO1&BO2&BO3&BO4&BO5（boundary） (88)11、PMIN（minMSTxPower） (88)12、RDIV（rx diversity） (89)13、NBL（nonBCCHLayerOffset） (89)14、LSEG（btsLoadInSeg） (89)15、DLN（DL noise level） (89)16、ULN（UL noise level） (90)17、MO（maioOffset） (90)18、EGENA（EGPRS enabled） (90)19、CDED（DedicateGPRSCapacity） (90)20、CDEF（DefaultGPRScapacity） (91)21、CMAX（maxGPRScapacity） (91)22、DCSA（DL coding scheme in acknowledged mode） (91)23、UCSA（UL coding scheme in acknowledged mode） (91)24、DCSU（DL coding scheme in unacknowledged mode） (92)25、UCSU（UL coding scheme in unacknowledged mode） (92)26、ALA（adaptive LA algorithm） (92)27、TFU（BTS uplink throughput factor for CS1-CS4） (92)28、TFD（BTS Downlink Throughput Factor For CS1-CS4） (93)29、TFUM1（BTS uplink throughput factor for MCS1-MCS4） (93)30、TFUM（BTS uplink throughput factor for MCS1-MCS9） (93)31、TFDM（BTS downlink throughput factor for MCS1-MCS9） (93)32、EAW（EGPRS inactivity alarm weekdays） (94)33、EAS（EGPRS inactivity alarm start time） (94)34、EAE（EGPRS inactivity alarm end time） (94)六、TRX相关参数 (94)1、HRS（TRX half rate support） (94)2、PREF（preferred BCCH TRX） (94)3、GTRX（GPRSenabledTRX） (95)4、FREQ (95)5、TSC（training sequence code） (95)6、FRT（TRX frequency type） (95)7、LEV（optimum RX level uplink） (95)8、DAL（direct access level） (96)9、DAP（dynamic abis pool ID） (96)10、LEVD（optimum RX level downlink） (96)11、LAPD _NAME (96)七、切换的相关参数 (96)1、EIC（enableIntraHoInterfUL） (96)2、EIH（enableIntraHoInterfDL） (97)3、EPB（enablePwrBudgetHandover） (97)4、EMS（enableMSDistanceProcess） (97)5、ESD（enableSDCCHHandover） (97)6、EUM（enableUmbrellaHandover） (98)7、EFA（enaFastAveCallSetup） (98)8、EFP（enaFastAvePC） (98)9、EFH（enaFastAveHO） (98)10、MIH（minIntBetweenHoReq） (99)11、HPU（HoPeriodUmbrella） (99)12、MIU（minIntBetweenUnsuccHoAttempt） (99)13、HPP（hoPeriodPBGT） (99)14、AWS（averagingWindowSizeAdjCell） (99)15、NOZ（numberOfZeroResults） (100)16、AAC（allAdjacentCellsAveraged） (100)17、LDWS/LDW（hoAveragingLevDL/ weighting） (100)18、LUWS/LUW（hoAveragingLevUL/ weighting） (101)19、QDWS/QDW（hoAveragingQualDL/ weighting） (101)20、QUWS/QUW（hoAveragingQualUL/ weighting） (101)21、MSA（msSpeedAveraging） (101)22、QDR/QDP/QDN（hoThresholdsQualDL/PX/NX） (102)23、QUR/QUP/QUN（hoThresholdsQualDL/PX/NX） (102)24、LDR/LDP/LDN（hoThresholdsLevDL/PX/NX） (102)25、LUR/LUP/LUN（hoThresholdsLevUL/PX/NX） (103)26、RPD（HOThresholdsRapidLevUl） (103)27、ERFD（enable enhanced rapid field drop） (103)28、ERT/ERP/ERN (103)29、ERMW（deep dropping EDGE monitoring window） (103)30、ERAW（modified averaging window） (104)31、ERZ（modified number of zero results） (104)32、ERD（enhanced rapid field drop duration） (104)33、IDR/IDP/IDN (104)34、IUR/IUP/IUN (105)35、MSWS（msDistanceAveragingParam） (105)36、MSR/MSP/MSN (105)37、C/I (105)38、L1/ L2/ L3/ L4/ L5/ L6 (106)39、P1/ P2/ P3/P4/ P5/ P6/P7 (106)40、METH（superReuseEstMethod） (106)41、MIO（minIntUnsuccIuoHo） (106)42、MIR（minIntIuoHoReqBQ） (106)43、CGR/CGP/CGN (107)44、CBR/ CBP/ CBN (107)45、LSL（lowerSpeedLimit） (107)46、USL（upperSpeedLimit） (107)47、STP/STN（msSpeedThresholdPx/ msSpeedThresholdNx） (107)48、SDS（msSpeedDetectionState） (108)49、ATPM（AMH TRHO pbgt margin） (108)50、ATCM（AMH traffic control MCN） (108)八、POC相关参数解释 (108)1、PENA（powerCtrlEnabled） (108)2、INT（powerControlInterval） (109)3、PMIN（bsTxPwrMin） (109)4、PMAX（bsTxPwrMax） (109)5、INC（powerIncrStepsize） (109)6、RED（powerRedStepsize） (109)7、PD0（pwrDecrLimitBand0） (110)8、PD1（pwrDecrLimitBand1） (110)9、PD2（pwrDecrLimitBand2） (110)10、PDF（pwrDecrQualFactor） (110)11、AENA（enableALA） (110)12、AMIN（minIntBetweenALA） (111)13、ALIM（powerLimitALA） (111)14、LDS/LDW（pcAveragingLevDL/ weighting） (111)15、LUS/LUW（pcAveragingLevUL/ weighting） (111)16、QDS/QDW (112)17、QUS/QUW (112)18、UDR(QUA)/UDP(QUA)/UDN(QUA) (pcUpperThresholdsQualDL/PX/NX) (112)19、UUR(QUA)/UUP(QUA)/UUN(QUA) (112)20、LDR(QUA)/LDP(QUA)/LDN(QUA) (113)21、LUR(QUA)/LUP(QUA)/LUN(QUA) (113)22、LQR/ LQP/ LQN (113)23、UDR/UDP/UDN (113)24、UUR/UUP/UUN (113)25、LDR/ LDP/ LDN (114)26、LUR/LUP/LUN (114)27、IFP (114)28、TFP (114)29、ALPHA (115)30、GAMMA (115)31、BEP (115)九、GSM-ADJC相关参数 (115)1、NCC/BCC/FREQ (115)2、PMRG（hoMarginPBGT） (115)3、LMRG（hoMarginLev） (116)4、QMRG（hoMarginQual） (116)5、MRGS（enableHoMarginLevQual） (116)6、PRI（hoPriorityLevel） (116)7、OF（hoLoadFactor） (117)8、SL（rxLevMinCell） (117)9、AUCL（hoLevelUmbrella） (117)10、PMAX1（MS TX pwr max gsm） (117)11、PMAX2（MS TX pwr max gsm1x00） (117)12、SYNC（syncronisedl） (118)13、TRHO（trhoTargetLevel） (118)14、ACL（adjCellLayer） (118)15、FMT（fastMovingThreshold） (118)16、POPT（msPwrOptLev） (118)17、CHAIN（chainedAdjacentCell） (119)18、DRT（drThreshold） (119)19、DADL（） (119)20、AGENA（GPRSEnabled） (119)21、GRXP（GPRSRxLevAccessMin） (119)22、GTXP1（gprsMsTxpwrMaxCCH） (120)23、GTXP2（gprsMsTxPwrMaxCCH1x00） (120)24、PRC（hcsPriorityClass） (120)25、HCS（HCS signal level threshold） (120)26、GTEO（GPRSTemporaryOffset） (120)27、GPET（GPRSPenaltyTime） (121)28、RAC（rac） (121)29、DTM（DTM enabled） (121)一、计时器（Timer）1、T4说明：T4用来管理BSC发往MSC的RESET信息。

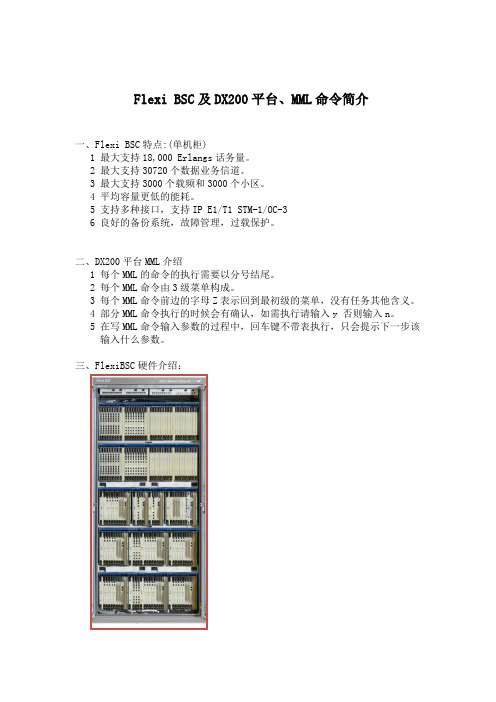

Flexi BSC及DX200平台、MML命令简介一、Flexi BSC特点:(单机柜)1 最大支持18,000 Erlangs话务量。
2 最大支持30720个数据业务信道。
3 最大支持3000个载频和3000个小区。
4 平均容量更低的能耗。
5 支持多种接口，支持IP E1/T1 STM-1/OC-36 良好的备份系统，故障管理，过载保护。
二、DX200平台MML介绍1 每个MML的命令的执行需要以分号结尾。
2 每个MML命令由3级菜单构成。
3 每个MML命令前边的字母Z表示回到最初级的菜单，没有任务其他含义。
4 部分MML命令执行的时候会有确认，如需执行请输入y 否则输入n。
5 在写MML命令输入参数的过程中，回车键不带表执行，只会提示下一步该输入什么参数。
三、FlexiBSC硬件介绍：1、 FlexiBSC CPU单元介绍OMU：每个BSC只有一个OMU单元,无备份单元，状态应为WO-EX。
该单元出现问题将影响MML接入，但不影响业务。
(硬盘USB接口最大支持4G的U盘).在MML中查看OMU状态的命令为：ZUSI:OMU;MCMU：1+1备份，1个WO-EX，一个SP-EX。
MCMU单元主要功能为控制BCSU单元，此单元非常重要，如果2个MCMU单元都不处在WO-EX阶段，则系统会重启，会暂时丢失一切业务，故排查故障时白天不要轻易切换或对它进行操作。
(尽量在低话务量时操作.)在MML中查看MCMU状态的命令为：ZUSI:MCMU;BCSU：N+1备份，只有一个是SP-EX，其余都是WO-EX。
BCSU单元主要负责信令的处理与对数据业务的支持。
满配有七个BCSU单元.每个五百个载频.(最大三千个载频) AS7-D在MML中查看BCSU状态的命令为：ZUSI:BCSU;2、Flexi BSC其他单元介绍1 GSW2KB 交换矩阵。
CLS1+1备份，1个WO-EX，一个SP-EX。
此单元为时钟单元，非常重要，正常情况下建议白天不要轻易切换或对它进行操作。
诺基亚GSM无线产品说明诺基亚通信GSMNSN GSM 基站产品情况多载波功放MCPA 基站宏基站：Flexi MCPA分布式基站：Flexi MCPA （高功率RRU 和高功率RRH ）0.26m0.5m35Kg6/6/6RRH 室内RRU 三扇区BBUBBU系统模块高功率射频模块CommonBBU ：Flexi MCPA 10FSMF诺基亚GSM 基站MCPA 分布式基站提供更大容量及灵活性-3个PA ，每个PA 6载波，共18载波- 3 扇区，3x 60W@机顶输出-Q1/2012，3X80W，35MHz 带宽-支持GSM 900,1800 频段-< 25 kg-IP 65防护等级，全天候室外安装-工作温度-35~+55摄氏度高功率射频模块RRU （FXDB ，FXEB ）-大容量GSM/EDGE 系统模块-支持18/36 载频-IP 65 防护等级，全天候室外安装-工作温度-35~+55摄氏度系统模块ESMB/ESMC-单RRH 最大支持12 载频-单扇区，35-40MHz ，2x 40W/60W@机顶输出-支持GSM 900,1800 频段-<18 kg ；<21升-IP 65 防护等级，全天候室外安装-工作温度-35~+55摄氏度-支持MIMO高功率射频模块RRH （FHDB ，FHEBSector 3Div Rx Tx80W/RxSector 2Div Rx Tx80W/RxSector 1Div Rx Tx80W/Rx•80 W 每扇区•20W 功率步长灵活控制•< 25 升•< 25 kg •3U 高•IP65•-35 to +55 °CFlexi MCPA 新射频模块性能演进------更高功率、更大带宽功放带宽由20MHz 扩展到35MHz扩宽的瞬时功放带宽好处：•更宽的频带分配•更好支持网络频率规划输出功率增加MCPA 功放输出功率由3*60W 增加到3*80W好处：•在大配置基站场景下更大发射功率•载波扩容时对覆盖能力影响小一款射频模块可用于室内，室外。
BSC硬件总结BSC硬件配置：AXE810+CP33C+APG40/C4。
AXE采用模块化的结构分为两大部分：控制部分（APZ）和交换部分（APT）。
APZ以中央处理机即CP为核心，CP控制区域处理机（RP），RP控制相应的交换设备EM，CP通过区域处理机总线（RPB）与RP通信，RP通过扩充模块总线（EMB）与所控制的交换设备进行通信；AXE系统的关键设备均采用双备份，两个CP（CP-A、CP-B）以热备用的方式工作，可以随时切换，RP对（RP、RPT）则以负荷分担的方式工作，IOG（APG）的两个节点以主从备用方式工作，保证了系统的升级和故障处理不对系统话务处理产生影响，提高了AXE交换系统的安全性。
CP两边的状态有5种，分别是：EX（执行边），WO（正常工作），SE（分离），HA(停止工作)，UP（UPDATING）。
各个状态的切换指令分别是：DPSWI；交换CP两侧的状态。
SB-WO → EX；EX → SB-WODPHAS；Halt CP一侧。
SB-WO → SB-HADPSES；分离备用侧。
SB-WO → SB-SEDPPAI；并边，命令SB-HA 或SB-SE侧进行更新。
命令下达后备用侧状态变成SB-UP，最终CP-A 变成EX，CP-B 变成SB-WO。
DPWSP；查看CP状态。
APT以选组级（GS）为核心，所有交换设备都连到选组级。
选组级（GS）分A、B两面，A、B面独立工作，互为备份；所有交换设备以统一的接口（交换网络终端SNT）和选组级相连，SNT与GS间采用标准的数字链路（DL）接口，分别连到选组级的A、B面。
CP33C和CP55的CP框：CP55跟CP33C比较起来是集成度更高了，很多板子升级了处理能力更强一些，CP55的APG和CP集成到了一个机框里。
CP55的APG&CP机框：slot 0&slot 25：SCB-RP，位于EGEM框的两边，提供外部电源，两边SCB-RP 板上各有三路-48V电源。
FLEXI 的安装及开通本文概述：本文分两部分讲述，flexi的安装和调试，都是依据4/4/4配置来写的；鉴于本文是根据个人经验所写，存在着不少的漏洞，敬请原谅，欢迎给出宝贵的意见，并不断完善！一：安装部分1：栈型站（堆放式）1．1：模块介绍载频：EXxA 高度 2U合路器：ERxA 高度1U子框：EMHA 3U ,EMTA 2U系统模块：ESMA 高度 3U，ESEA 高度 3U宽带合路器：EWxx 功能直接锁在EXxA 将ExxA上两个发射端合成一路；有EwxA和EwxB两种，而只有EwxA有DP 端口。
