中国古代六种屋顶形式
1. 庑殿顶：四面斜坡，有一条正脊和四条斜脊，屋面稍有弧度，又称四阿顶。
2. 歇山顶：是庑殿顶和硬山顶的结合，即四面斜坡的屋面上部转折成垂直的三角形墙面。
有一条正脊、四条垂脊，四条依脊组成，所以又称九脊顶。
3. 悬山顶：屋面双坡，两侧伸出山墙之外。
屋面上有一条正脊和四条垂脊，又称挑山顶。
4. 硬山顶：屋面双坡，两侧山墙同屋面齐平，或略高于屋面。
5. 攒尖顶：平面为圆形或多边形，上为锥形的屋顶，没有正脊，有若干屋脊交于上端。
一般亭、阁、塔常用此式屋顶。
6. 卷棚顶：屋面双坡，没有明显的正脊，即前后坡相接处不用脊而砌成弧形曲面。
中国古代最基本的五种屋顶：
1.庑殿顶：四面坡，前后坡屋面相交形成一条正脊，两山屋面与前后屋面相交形成四
条垂脊，又被称为四阿殿、五脊殿。
2.歇山顶：有单檐和重檐两种形式，特点是前后两坡与山墙等长，即民间所说的“九脊
顶”。
3.悬山顶：屋顶伸出山墙，前后两部分都可见，所以又称挑山，是古代较常见的屋顶
形式。
4.硬山顶：屋面以中间横向正脊为界分前后两面坡，左右两面山墙或与屋面平齐，或
高出屋面。
高出的山墙处于屋顶的各脊中点，称为“屋子脊”。
5.攒尖顶：特点是屋顶为锥形，没有正脊，数条弧形脊线向上汇于一点。
根据屋顶不
同，攒尖顶大致可分为角攒尖、圆形攒尖、元宝攒尖等。

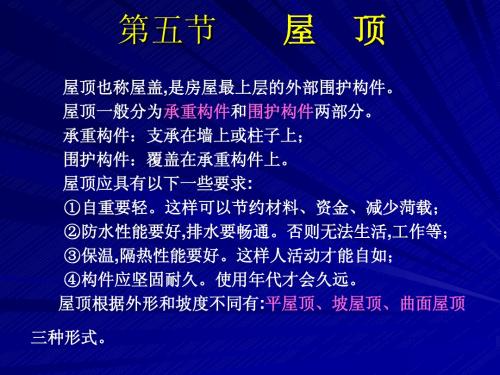

屋顶介绍屋顶是房屋上面的构造部分。
屋顶由屋面、屋顶承重结构、保温隔热层和顶棚组成。
一、屋顶的类型及组成(一)屋顶的类型由于不同的屋面材料和不同的承重结构形式，形成了多种屋顶类型，一般可归纳为四大类：即为平屋顶、坡屋顶、曲面屋顶和多波式折板屋顶。
1．平屋顶承重结构为现浇或预制的钢筋混凝土板，屋面上做防水、保温或隔热处理。
平屋顶的坡度很小，一般采用3％以下，上人屋顶坡度在2％左右。
2．坡屋顶坡度较陡，一般在10％以上，用屋架作为承重结构，上放檩条及屋面基层。
坡屋顶有单坡、双坡、四坡、歇山等多种形式。
3．曲面屋顶由各种薄壳结构或悬索结构作为屋顶的承重结构，如双曲拱屋顶、球形网壳屋顶等。
在拱形屋架上铺设屋面板也可形成单曲面的屋顶。
这类屋顶结屋内力分布合理，能充分发挥材料的力学性能，但施工复杂，一般用于大跨度的大型建筑。
4．多波式折板屋顶是由钢筋混凝土薄板形成的一种多波式屋顶、折板厚约60mm，预制的还要薄些，折板的波长约为2～3m，通常跨度9—15m，折板的倾斜角在30～38~之间。
屋顶的形式见图4—3．1．1。
(二)屋顶的组成屋顶的形式与类型虽然很多，但通常是由4个部分组成，即屋面、承重结构、保温层、顶棚。
1．屋面屋面是屋顶的面层，它直接承受大自然的长期侵袭，并应承受施工和检修过程中加在上面的荷载，因此屋面材料应具有一定的强度和很好的防水性能。
还应考虑屋面能尽快排除雨水，就要有一定的坡度。
坡度的大小与材料有关，不同的材料有不同的坡度。
2．承重结构不同的屋面材料要有相应的承重结构。
承重结构的类型很多，按材料分有木结构、钢筋混凝土结构、钢结构等。
承重结构应承受屋面所受的活荷载、自重和其他加于屋顶的荷载，并将这些荷载传到支承它的承重墙或柱上。
3．保温层、隔热层组成屋顶前两部分的材料，即屋面材料和承重结构材料，保温隔热性能都很差，在寒冷的北方必须加保温层，在炎热的南方则必须加设隔热层。
保温层或隔热层的材料大都是由一些轻质、多孔的材料做成的，通常设置在屋顶的承重结构层与面层之间，常用的材料有膨胀珍珠岩、沥青珍珠岩、加气混凝土块等。
屋顶的知识点总结一、屋顶的种类1. 平屋顶：平屋顶是屋顶的一种常见形式，它通常用于商业建筑、现代风格的住宅以及工业建筑中。
平屋顶的设计简洁，易于安装太阳能板和空调设备。
2. 钢筋混凝土斜屋顶：这种屋顶结构常见于工业建筑和大型商业建筑中，它通常由钢筋混凝土构成，具有较好的耐用性和承重能力。
3. 楞形屋顶：楞形屋顶是工业厂房和仓储设施中常见的一种屋顶形式，其结构简单、刚性高、适用性强。
4. 拱形屋顶：拱形屋顶的设计形式独特，能够提供较大的内部空间，常见于体育馆、展览馆等大型建筑中。
5. 筒形屋顶：筒形屋顶呈现出曲线美，常见于现代艺术馆、剧院等建筑中，具有独特的美学效果。
二、屋顶的结构1. 屋顶的檐口：檐口指屋顶边缘下垂的部分，一般用以挡雨防护。
2. 屋顶的坡度：屋顶的坡度是指屋顶斜度的程度，合理的坡度可以保证屋顶良好的排水性能。
3. 屋顶的支撑结构：屋顶的支撑结构是指支撑屋顶的梁、柱等结构，它对屋顶的稳定性和承重能力起着重要作用。
4. 屋顶的防水层：屋顶的防水层是指屋顶表面的防水材料，其质量直接影响着屋顶的防水性能。
5. 屋顶的保温层：屋顶的保温层对建筑的节能性能至关重要，它能够有效减少能源消耗，保持建筑内部的舒适度。
三、屋顶的材料1. 瓦屋顶：瓦屋顶是传统的屋顶材料之一，它有着较好的耐候性和美观性，但也较重，并且安装费用较高。
2. 玻璃钢屋顶：玻璃钢屋顶是一种轻质、耐用的屋顶材料，常用于大跨度建筑的屋顶覆盖。
3. 金属屋顶：金属屋顶具有较长的使用寿命和优异的防水性能，适用于多种建筑形式。
4. 柔性屋面材料：柔性屋面材料，例如弹性体聚合物和PVC，常用于平屋顶的防水层，具有较好的延展性和耐候性。
5. 植绿屋顶：植绿屋顶是一种环保的屋顶形式，它利用植物覆盖屋顶表面，能够起到保温降温的作用，同时还能美化环境。
四、屋顶的设计1. 屋顶的通风设计：屋顶的通风设计对室内空气质量和舒适度至关重要，适当的通风设计能够排除室内潮湿和异味。
基础知识建筑物屋顶在建筑物的设计和构建中，屋顶是一个至关重要的组成部分。
它不仅为建筑物提供保护和遮蔽，还能影响建筑物的外观和整体结构。
本文将介绍建筑物屋顶的基础知识，包括屋顶类型、材料选择、结构设计等相关内容。
一、屋顶类型1. 平屋顶：平屋顶是一种常见的屋顶类型，特点是平整、简洁。
它适用于多种建筑风格，尤其在商业和工业建筑中较为常见。
2. 倾斜屋顶：倾斜屋顶是一种具有较大坡度的屋顶，常见于住宅建筑。
它不仅可以提供防水和排水功能，还能为屋顶增加美观度。
3. 弯曲屋顶：弯曲屋顶是一种比较独特的设计，常见于现代建筑中。
它能够为建筑物增加流畅感和动感，给人一种独特的视觉效果。
二、屋顶材料选择1. 瓦片：瓦片是一种传统的屋顶材料，多用于倾斜屋顶。
它具有保温、隔热、防水等功能，同时具备良好的耐久性和美观度。
2. 金属材料：金属材料如铁皮、铝板等，被广泛用于平屋顶和倾斜屋顶。
它们具有耐用、轻巧、易于安装等特点，适用于各种地理环境。
3. 聚合物材料：聚合物材料如聚合物纤维、聚氨酯等，在现代建筑中得到广泛应用。
它们具有轻质、隔热、防水等特性，同时可塑性强，能够实现多样化的设计。
三、屋顶结构设计1. 屋顶承重结构：屋顶的承重结构是确保屋顶稳定和安全的关键。
常见的承重结构包括木结构、钢结构和混凝土结构等，每种结构都有其适用的场景和特点。
2. 屋顶防水层：屋顶防水层是避免水分渗透和漏水的重要组成部分。
常用的防水材料包括防水涂料、防水卷材等，选择适合的防水材料可以保证屋顶的长期使用。
3. 屋顶隔热层：屋顶隔热层能够有效减少热量传递，提高建筑物的能源效益。
常见的隔热材料有岩棉、泡沫塑料等，合理选择隔热材料能够实现节能效果。
总结：基础知识建筑物屋顶的内容包括屋顶类型、材料选择和结构设计等，它们共同构成了建筑物屋顶的基础框架。
在实际设计和施工中，需要根据建筑物的特点和需求，选择合适的屋顶类型、材料和结构，以确保屋顶的功能和美观性。
中国传统建筑屋顶文化解读一、屋顶的材料与结构中国传统建筑的屋顶主要由木质结构构成，材料以木材为主，辅以瓦、砖、石等。
屋顶的结构设计十分独特，包括屋面、屋架、屋檐等部分，形成了丰富的层次感和立体感。
这种木质结构的屋顶，不仅轻巧灵活，而且具有良好的防震性能。
二、屋顶的造型与装饰中国传统建筑的屋顶造型丰富多样，常见的有悬山顶、硬山顶、歇山顶、卷棚顶等。
这些屋顶造型各有特色，既能满足不同的建筑功能需求，又能体现不同的建筑风格和地域特色。
屋顶的装饰也是多种多样，包括脊饰、瓦当、滴水、吻兽等，这些装饰不仅美观大方，而且寓意深刻，寄托着人们的美好愿望。
三、屋顶的象征意义与文化内涵屋顶在中国传统建筑中具有丰富的象征意义和文化内涵。
首先，屋顶是建筑中最为显眼的部分，代表着家族和宗法的权威与地位。
其次，屋顶的造型和装饰往往寄托着人们的美好愿望和信仰，例如“五脊六兽”寓意着祥瑞和祈福。
此外，屋顶还是中国传统建筑艺术的代表，彰显着中华文化的独特魅力。
四、屋顶在建筑中的地位与作用屋顶在中国传统建筑中具有非常重要的地位和作用。
首先，屋顶是建筑中最为重要的部分之一，其造型和结构直接影响到建筑的整体风格和美感。
其次，屋顶承载着防雨、防风、防晒等实用功能，是建筑的重要组成部分。
此外，屋顶还是建筑排水系统的重要组成部分，具有排水的功能。
五、屋顶的传承与创新中国传统建筑的屋顶文化具有悠久的历史和独特的魅力，我们应该加以传承和发扬。
同时，随着时代的发展和技术的进步，我们也应该对传统屋顶文化进行创新和发展。
例如，可以采用新材料和新工艺来改进传统屋顶的耐久性和功能性；也可以在保留传统元素的基础上，借鉴现代建筑设计理念和方法来创造新的屋顶造型和风格。
八种屋顶的名称和样式特点以下是八种屋顶的名称和样式特点：1. 庑殿顶：是古代屋顶样式中等级最高的，也被称为四阿顶。
它由一条正脊和四条垂脊组成，共有五脊，因此又被称为五脊殿。
屋顶有四面斜坡。
它又分为单檐和重檐两种，重檐就是在屋顶之下，四角各加一条短檐，形成第二檐。
故宫的太和殿就是重檐庑殿顶，而故宫的英华殿、弘义阁、体仁阁则为单檐庑殿顶。
2. 歇山顶：等级仅次于庑殿顶。
它由一条正脊、四条垂脊和四条戗脊组成，故称九脊殿。
前后左右也有四个坡面，左右两个坡面比庑殿顶的要低。
歇山顶的出现晚于庑殿顶，其样式最早可见于汉阙石刻，现存最早的歇山式建筑是五台山的唐代南禅寺大殿。
也有单檐、重檐的形式，北京故宫的保和殿就是重檐歇山顶。
3. 悬山顶：是两面坡，端头的墙叫山墙。
山墙外的两边的屋顶悬到山墙外面来了，这就是悬山。
4. 硬山顶：也是两坡顶。
两个坡到了端墙，不悬出来了，这叫作硬山。
5. 攒尖顶：就是亭子的屋顶。
几个屋脊汇到一个尖上面。
它又分为四角攒尖（就是四方亭子）、六角攒尖、八角攒尖。
我们又叫六角亭、八角亭。
当然还有极个别的情况，圆形攒尖。
如北京天坛。
6. 卷棚顶：这种屋顶没有屋脊。
这种屋顶给人一种很秀丽的感觉。
它比较多的用在园林当中。
7. 盔顶：这种建筑先上面拱，然后再凹。
这有点像古代的将军的头盔。
虽然很好看，但是做起来很困难。
这种建筑比较少。
这种建筑现存的有岳阳楼，范仲淹写了著名的《岳阳楼记》。
还有一个是四川云阳的张飞庙，在悬崖峭壁上面。
8. 盝顶：它的屋顶是平顶。
平时的都是前后两个坡，长长的屋脊。
盝顶是四条屋脊。
围着中间一个平顶。
它可以要多大有多大，然后四面起坡。
如北京的太庙的南门，也就是今天的劳动人民文化宫。
以上内容仅供参考，如需更多信息，建议查阅相关建筑古籍或咨询古建筑专家。
中国屋顶的七种类型
第一种，庑殿式屋顶，从规格等级上来讲，庑殿式屋顶这是规格等级最高的一种，又叫五脊顶，重檐庑殿顶庄重雄伟，是古建筑屋顶的最高等级，多用于皇宫或寺观的主殿，如故宫太和殿、泰安岱庙天贶殿、曲阜孔庙大成殿等。
第二种，歇山式屋顶，这是一个仅次庑殿式，在皇宫也有用，主要为文武百官的府上。
有一条正脊、四条垂脊、四条戗脊，也叫做九脊顶。
一般的歇山顶应用非常广泛，但凡宫中其他诸建筑，以及祠庙坛社、寺观衙署等官家、公众殿堂等都袭用歇山屋顶。
第三种，悬山顶屋顶，这是早期的屋顶，一般多用于民间。
是中国古代建筑的一种屋顶样式，也传到日本、朝鲜半岛和越南。
第四种，硬山式屋顶，这样的屋顶样式在早期特别是南方很多，在明清以后出现在我国南北方住宅建筑中。
因其等级低，只能使用青板瓦，不能使用筒瓦、琉璃瓦，在皇家建筑及大型寺庙建筑中，没有硬山顶的存在，多用于附属建筑及民间建筑。
第五种，攒尖顶屋顶，也叫无脊顶。
主要用于亭台楼榭等，绝大部分用于亭子的屋面形式。
第六种，卷棚顶屋顶，也就是在屋顶上面没有正脊，整体看起来比较流畅，又称元宝脊，屋顶去掉正脊，多有用于园林建筑风格。
第七种，万字屋顶，这种屋顶现实中很少见，据说在风水中有特殊的含义。
屋顶的形式及设计要求第六节屋顶构造一、屋顶的形式及设计要求(一)屋顶的形式按所使用的材料,屋顶可分为钢筋混凝土屋顶、瓦屋顶、金属屋顶、玻璃屋顶等;按屋顶的外形和结陶形式,又可以分为平屋顶、坡屋顶及其他形式的屋顶(悬索屋顶、薄亮屋顶、拱屋顶、折板屋顶等)。
1.平屋顶平屋顶易于协调统一建筑与结构的关系,较为经济合理,因而是广泛采用的一种屋顶形式。
平屋顶既是承重构件,又是围护结构。
为满足多方面的功能要求,屋顶构造具有多种材料叠合、多层次做法的特点。
平屋顶也应有一定的排水坡度,一般把坡度在2%－5%的屋顶称为平屋顶。
2.坡屋顶坡屋顶是我国的传统屋顶形式,广泛应用于民居等建筑。
现代的某些公共建筑考虑景观环境或建筑风格的要求也常采用坡屋顶。
坡屋顶的常见形式有:单坡、双坡屋顶,硬山及悬山屋顶,四坡歇山及庞殿屋顶,圆形或多角形攒尖屋顶等。
坡屋顶的屋面防水材料多为瓦材,坡度一般可为10 %－100 % ,一般10%－20%多用于金属板材屋面, 20%以上多用于平瓦及油毡瓦屋面。
3.其他形式的屋顶民用建筑有时也采用曲面或折面等其他形状特殊的屋顶,如拱屋顶、折板屋顶、薄壳屋顶、绗架屋顶、悬索屋顶、网架屋顶等。
(二)屋顶的设计要求1.防水要求作为围护结构,屋顶最基本的功能是防止渗漏,因而屋顶构造设计的主要任务就是解决防水问题。
一般通过采用不透水的屋面材料及合理的构造处理来达到防水的目的,同时也需根据情况采取适当的排水措施,将屋面积水迅速排掉,以减少渗漏的可能。
因而,一般屋面都需做一定的排水坡度。
屋顶的防水是一项综合性技术,它涉及建筑及结构的形式、防水材料、屋顶坡度、屋面构造处理等问题,需综合加以考虑。
设计中应遵循"合理设防、防排结合、因地制宜、综合治理"的原则。
我国现行的《屋面工程技术规范》（GB 50345-2004)根据建筑物的性质、重要程度、使用功能要求及防水耐久年限等,将屋面防水划分为4个等级,各等级均有不同的设防要求。
详见表2-38。
2.保温隔热要求屋顶的另一功能是保温隔热。
在寒冷地区的冬季,室内一般都需要采暖,屋顶应有良好的保温性能,以保持室内温度。
否则不仅浪费能源,还可能产生室内表面结露或内部受潮等一系列问题。
南方炎热地区的气候属于湿热型气候,夏季气温高、湿度大、天气闷热。
如果屋顶的隔热性能不好,在强烈的太阳辐射和气温作用下,大量的热量就会通过屋顶传入室内,影响人们的工作和休息。
在处于严寒与炎热地区之间的中间地带,对高标准建筑也需做保温或隔热处理。
对于有空调的建筑来说,为保持其室内气温的稳定,减少空调设备的投资和经常维持费用,要求其外维护结构具有良好的热工性能。
屋顶的保温,通常是采用导热系数小的材料,阻止室内热量由屋顶流向室外。
屋顶的隔热则通常靠设置通风间层,利用风压及热压差带走一部分辐射热;或采用隔热性能好的材料,减少由屋顶传入室内的热量来达到目的。
3.结构要求屋顶要承受风、雨、雪等荷载及其自重。
如果是上人的屋顶,和楼板一样,还要承受人和家具等活荷载。
屋顶将这些荷载传递给墙柱等构件,与它们共同构成建筑的受力骨架,因而屋顶也是承重构件,应有足够的强度和刚度,以保证房屋的结构安全;从防水的角度考虑,也不允许屋顶受力后有过大的结构变形,否则易使防水层开裂,造成屋面渗漏。
4.建筑艺术要求屋顶是建筑外部形体的重要组成部分。
其形式对建筑物的性格特征具有很大的影响。
屋顶设计还应满足建筑艺术的要求。
5.其他要求除了上述方面的要求外,社会的进步及建筑科技的发展还对建筑的屋顶提出了更高的要求。
如利用建筑的屋顶开辟园林绿化空间等要求。
二;屋顶的排水(一)排水坡度1.排水坡度的表示方法(1)角度法角度法用屋面与水平面的夹角表示屋面的坡度,通常用于坡屋顶。
表示方法为:α= 26°、300等。
(2)斜率法斜率法用屋顶高度与坡面的水平长度之比表示屋面的排水坡度,即H: L,如1 : 3、 1 : 20、1 : 50等。
斜率法既可用于坡屋顶也可用于平屋顶。
(3)百分比法百分比法用屋顶的高度与坡面水平投影长度的百分比来表示排水坡度,常用"i.”作标记,如i=l%、i＝2%、i＝3%等,主要用于平屋顶。
2.影响屋面排水坡度大小的因素(1)防水材料尺寸大小的影响防水材料的尺寸小,接缝必然较多,容易产生缝隙渗漏,因而屋面应有较大的排水坡度,以便将屋面积水迅速排除。
坡屋顶的防水材料多为瓦材,覆盖面积较小,应采用较大的坡度,一般为1 : 2~ 1 : 3。
如果防水材料的覆盖面积大,接缝少而且严密,使防水层形成一个封闭的整体,屋面的坡度就可以小一些。
平屋顶的防水材料多为卷材或现浇混凝土等,其屋面坡度一般为2%~3%即可。
各种不同材料屋面的适宜坡度如下:平瓦(含混凝土瓦、烧结瓦) 20%~50%波形瓦 10%~50%卷材屋面、刚性防水层 2%~3%种植土屋面 1%~3%网架、悬索结构金属板≥4%压型钢板 10%~35%油毡瓦≥20%(2)年降雨量的影响降雨量大,屋面渗漏的可能性较大,屋面坡度就应适当加大。
我国南方地区年降雨量较大,北方地区年降雨量较小,因而在屋面防水材料相同时,一般南方地区屋面坡度比北方的大。
(3)其他因素的影响如屋面排水的路线较长,屋顶有上人活动的要求,屋顶蓄水等,屋面的坡度可适当小一些;反之则可以取较大的排水坡度。
3.屋面排水坡度的形成(1)材料找坡将屋面板水平搁置,其上用轻质材料垫置起坡,这种方法叫做材料找坡。
常见的找坡材料有水泥焦渣、石灰炉渣等。
由于找坡材料的强度和平整度均较低,应在其上加设水泥砂浆找平层。
采用材料找坡的房屋,室内可获得水平的顶棚面,但找坡层会加大结构荷载,当房屋跨度较大时尤为明显。
材料找坡适用于跨度不大的平屋顶,坡度宜为2%。
(2)结构找坡将平屋顶的屋面板倾斜搁置,形成所需排水坡度,不在屋面上另加找坡材料,这种方法叫做结构找坡。
结构找坡省工省料,构造简单,不足之处是室内顶棚呈倾斜状。
结构找坡用于室内美观要求不高或设有吊顶的房屋。
单坡跨度大于9m的屋面宜作结构找坡,坡度不应小于3%。
坡屋顶也是结构找坡,由屋架形成排水坡度。
(二)屋顶排水方式屋顶排水方式分为无组织排水和有组织排水两类。
1.无组织排水无组织排水又称自由落水,意指屋面雨水自由地从檐口落至室外地面。
3层及3层以下或檐高小于等于10m的中、小型建筑物可采用无组织排水。
无组织排水的挑檐尺寸不宜小于0.6m。
2.有组织排水有组织排水是通过排水系统,将屋面积水有组织地排至地面。
即把屋面划分成若干排水区,使雨水有组织地排到檐沟中,经过水落口排至水落斗,再经水落管排到室外,最后排往城市地下排水管网系统。
有组织排水又可分为内排水和外排水两种方式。
内排水的水落管设于室内,构造复杂,极易渗漏,维修不便,常用于屋面面积较大的多层建筑和高层建筑屋顶,一般多层建筑则应尽量采用有组织外排水方式。
有组织排水广泛应用于多层及高层建筑,高标准低层建筑、临街建筑及严寒地区的建筑也应采用有组织排水方式。
采用有组织排水方式时,应使屋面流水线路短捷,檐沟或天沟流水通畅,雨水口的负荷适当且布置均匀。
屋面水落管的数量,应按现行《建筑给水排水设计规范》GB 50015-2003的有关规定,通过水落管的排水量及每根水落管的汇水面积计算确定。
对排水系统还有如下要求:(1)每一屋面或天沟,一般不宜少于两个排水口。
(2)两个雨水口的间距,一般不宜大于下列数据:有外檐天沟 24m无外檐夭沟、内排水 15m(3)雨水口中心距端部女儿墙内边不宜小于0.5m。
(4)屋面流水线路不宜过长,因而屋面宽度较小时可做成单坡排水;屋面宽度较大时,例如12m以上宜采用双坡排水。
(5)水落口负荷按每个水落口排除150-----200m2屋面集水面积的雨水量进行估算。
当屋面有高差时,如高处屋面的集水面积小于100m2,可将高处屋面的雨水直接排在低屋面上。
当为无组织排水时,低跨屋面受水冲刷的部位,应加铺一层卷材附加层,上铺300’－500mm宽的C20混凝土板材加强保护;当为有组织排水时,水落管下应加设水簸箕。
如高处屋面面积大于100时,高跨屋面则应自成排水系统。
(6)檐沟或天沟应有纵向坡度,使沟内雨水迅速排到水落口。
纵坡的坡度不应小于 1%,沟底水落差不得超过200mm,檐沟、天沟排水不得流经变形缝和防火墙。
用石灰如渣等轻质材料垫置起坡。
(7)檐沟净宽不小于200mm,分水线处最小深度大于120mm。
(8)水落管的管径有75mm、100mm、125mm等几种,雨水管内径不得小于100mm, 管材有铸铁、水泥、塑料、陶瓷、PVC等。
水落管安装时离墙面距离不宜小于20mm, 管身用管箍卡牢,管箍的竖向间距不宜大于1. 2m。
(三)有组织排水常用方案有组织排水通常采用檐沟外排水、女儿墙外排水及内排水方案。
1.檐沟外排水(1)平屋顶挑檐沟外排水挑檐沟外排水是使屋面雨水直接流入挑檐沟内,再由沟内纵坡导入水落口。
此种方案排水通畅,但施工较为麻烦,设计时檐沟的高度可参建筑体型而定。
(2)坡屋顶檐沟外排水外排水檐沟悬挂在坡屋顶的挑檐处,应采用镀钵薄钢板或石棉水泥等轻质材料制作水落管则仍可用铸铁、塑料、陶瓦、石棉水泥、PVC等材料。
檐沟的纵坡一般由檐沟制挂形成,不宜在沟内垫置材料起坡。
2.女儿墙外排水房屋周围的外墙高于屋面时即形成封檐,高于屋面的这段外墙又称做女儿墙。
如将女儿墙与屋面交接处做出坡度为1%的纵坡,让雨水沿此纵坡流向弯管式水落口,再流入墙外的水落斗及水落管,即形成女儿墙外排水。
平屋顶女儿墙外排水方案施工较为简便,经济性较好,建筑体型简沽,是一种常用的形式。
坡屋顶女儿墙外排水的内檐沟排水不畅,极易渗漏,宜慎用。
3.内排水内排水方案的屋面向内倾斜,坡度方向与外排水相反。
屋面雨水汇集到中间天沟内,再沿天沟纵坡流向水落口,最后排入室内水落管,经室内地沟排往室外。
内排水方案的水落管在室内接头甚多,易渗漏,多用于不宜采用外排水的建筑屋顶,如高层及多跨建筑等。
4.其他排水方案上述几种排水方案是最基本的形式。
在实践中还可根据需要派生出各种不同的排水形式,如蓄水屋面常用的檐沟女儿墙外排水方案,为使水落管隐蔽而做的外墙暗管排水或管道井暗管内排水等。
例：下述关于卷材防水屋面天沟、檐沟的构造做法中哪一条错误？( C ) A．天沟、檐沟排水纵向坡度不宜小于1％B．沟底水落差不得超过200mmC．天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为300mmD．天沟、檐沟的排水不得流经变形缝和防水墙卷材防水屋面三、卷材防水屋面卷材防水屋面是用防水卷材与胶粘剂结合在一起的,形成连续致密的构造层,从而达到防水的目的。
按卷材的常见类型有沥青卷材(油毡)防水屋面、高聚物改性沥青类防水卷材屋面、合成高分子类卷材防水屋面。
