机械制图试题5

机械制图考试试卷及答案〔1〕一、作平面四边形ABCD 的投影。

二、点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，前方10，上方8，试作A 、B 两点的三面投影。

XZY Y WOaaabbb三、完成以下各形体的投影。

1． 2．四、根据给出的视图，补画第三视图〔或视图所缺的图线〕。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图〔比例1：2〕。

九、读零件图，并答复以下问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹〔内、外〕，又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹〔内、外〕，4．Φ36H8表示：Φ36是根本尺寸，H8是公差带代号，其中，H是根本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的外表粗糙度，6.3μm.；后者表示，是由不去除材料的方法获得的零件外表。

6.试画出主视图的外形。

〔图形从略〕徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成以下各形体的投影。

(12分，每题6分)1．2．四、根据给出的视图，补画第三视图〔或视图所缺的图线〕。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

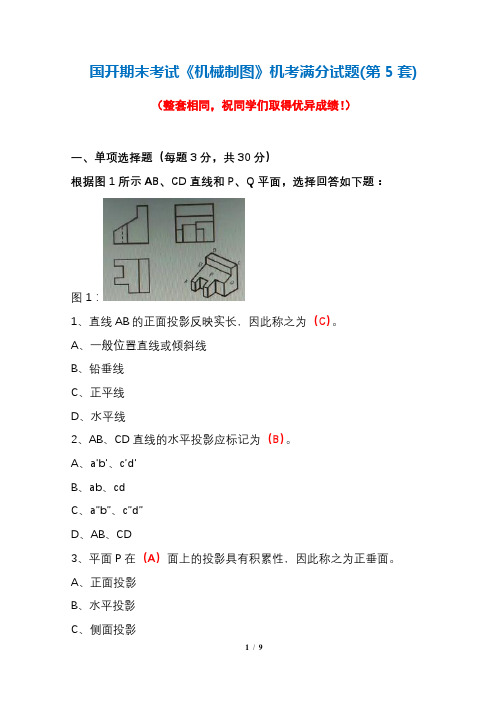

国开期末考试《机械制图》机考满分试题(第5套) （整套相同，祝同学们取得优异成绩！）一、单项选择题（每题3分，共30分）根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1：1、直线AB的正面投影反映实长，因此称之为（C）。

A、一般位置直线或倾斜线B、铅垂线C、正平线D、水平线2、AB、CD直线的水平投影应标记为（B）。

A、a’b’、c’d’B、ab、cdC、a”b”、c”d”D、AB、CD3、平面P在（A）面上的投影具有积累性，因此称之为正垂面。

A、正面投影B、水平投影C、侧面投影D、一般位置4、AB、CD直线的正面投影应标记为（A）。

A、a’b’、c’d’B、ab、cdC、a”b”、c”d”D、AB、CD5、P、Q平面的侧面投影应标记为（C）。

A、p’、q’B、p、qC、p”、q”D、P、Q6、直线CD的正面投影具有集聚性，因此称之为（A）。

A、正垂线B、铅垂线C、侧垂线D、侧平线7、AB、CD直线的侧面投影应标记为（C）。

A、a’b’、c’d’B、ab、cdC、a”b”、c”d”D、AB、CD8、P、Q平面的水平投影应标记为（B）。

A、p’、q’B、p、qC、p”、q”D、P、Q9、平面Q的正面投影反映实形，因此称之为（B）。

A、铅垂面B、正平面C、侧垂面D、一般位置平面10、P、Q平面的正面投影应标记为（A）A、p’、q’B、p、qC、p”、q”D、P、Q二、判断题（每题2分，共20分）根据图2和图3所示的正面投影和侧面投影，判断(1)~(10)问题的正确与否。

（11）正垂面截切圆柱，其截交线的侧面投影为椭圆实形。

（错）（12）图2的侧面投影不正确。

（错）（13）截切圆柱的平面有两个，一个是水平面，另一个是侧平面。

（错）（14）水平面截切圆柱，其截交线的水平投影反映实形，即为圆弧。

（对）（15）水平面截切圆柱，其截交线的正面投影和侧面投影具有积聚性，为平行于对应坐标轴的直线。

（对）（16）圆柱水平放置。

Solidworks试题一、判断题（正确的打“√”，错误的打“×”）1.特征被压缩后，在模型中可以显示（）2.处于退回特征状态的零件图，可以被保存（）。

3.Solidworks在保存文件时，只能把文件保存为自身的类型（）。

4.工具栏上的操作按钮，可以添加和删除（）。

5.在Solidworks中，只能对特征的颜色进行设置，不能对面进行颜色设置（）。

6.在Solidworks中，环境光源可以添加和删除（）。

7.在使用转换实体引用命令时，如果引用的实体发生更改，则转换的草图实体也会相应地改变（）。

8.镜向实体可以用于2D和3D草图中（）。

9.比例缩放命令可以缩放模型几何体，也可以缩放尺寸（）。

10.较大半径的圆角操作应该在抽壳之前操作（）。

二、选择题：1.SolidWorks是__ ____ __原创的三维实体建模软件。

(A)UNIX (B)Windows (C)Linix2.以下选项中，_____________由SolidWorks第一个推出，并获得美国专利。

(A)三维建模（B）参数化设计（C）特征管理员FeatureManager3.eDrawing是第一个通过电子邮件的方式交流的工具。

eDrawing不能生成以下哪种格式?(A).exe (B).htm (C).txt4.在FeatureManager设计树中，默认的有几个基准面？_______(A)2个(B)3个(C)4个5.SolidWorks建模过程中，以下哪类平面上不能绘制草图____?(A)基准面(B)实体的平面表面（C）剖面视图中的平面剖面6.对一个轮廓不封闭的草图进行拉伸，会出现以下哪种情况？(A)自动生成薄壁实体(B)不能进行拉伸操作(C)无反应7.要快速生成一个零件的标准三视图，在SolidWorks中采用的方法是_______(A)生成定向视图，再投影(B)选中零件的名称，拖到图纸区域内(C)用线条画出各个视图的轮廓线8.在SolidWorks中画剖视图的方法是_______。

（完整版）机械制图试题10套机械制图（⼀）⼀、单选题1.物体向不平⾏于基本投影⾯的平⾯投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺⼨的依B.标注尺⼨的起点C.标注尺⼨的终点D. 标注尺⼨的范围3.对称机件的视图可只画⼀半或1/4，并在对称中⼼线的两端画两条与其垂直的平⾏（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某⼀部分向（）投射所得的视图A.基本投影⾯B.不平⾏于基本投影⾯C.辅助投影⾯D.正投影⾯5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是⼀般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是⼀般位置直线7、在下图中，选出正确的视图（）。

⼆、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图⾯清洁，提⾼画图效率C.先⽔平后垂、斜，以保证图⾯整洁D.圆弧半径先⼩后⼤，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在⼀个平⾯上，就必须把三个投影展开，展开⽅法是（）A.正⾯保持不变B.⽔平⾯绕OX轴向上旋转90°C. ⽔平⾯绕OX轴向下旋转90°D.侧⾯绕OZ轴向右旋转90°E. 侧⾯绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图⾼平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影⾯，投影变短线B.直线平⾏于投影⾯，投影现实长C.直线垂直于投影⾯，投影聚⼀点D. 直线平⾏于投影⾯，投影聚⼀点E. 直线垂直于投影⾯，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲⾯⽴体⼀般需要标出（）⽅向的尺⼨A.长度B.宽度C.⾼度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平⾏的线段，在同⼀轴测投影中⼀定相互平⾏B.与直⾓坐标轴平⾏的线段，其轴测投影与相应的轴测轴平⾏C.与轴测轴平⾏的线段，按该轴的轴向伸缩系数进⾏度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进⾏度量.E.绘制轴测轴时，不必沿轴向测量尺⼨三、判断题（）1.圆柱的主视图和左视图都是⼀个长⽅形线框，其投影的含义相同。

機械製圖試題一．填空：1．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。

2．断面图分为移出断面和重合断面。

3．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

4．读组合体视图的基本方法是形体分析法和面形分析法。

5．在组合体视图上标注尺寸，应做到正确、齐全、清晰。

6．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

8．装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。

二．选择题:1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为B。

A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是C。

3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。

4．下列各图中，合理的钻孔工艺结构是C。

A B CD5．代号为6206的滚动轴承，表示轴承内圈直径为A mm的深沟球轴承。

A. 30B. 40C. 8D. 806．在画半剖视图时，半个视图与半个剖视图的分界线是C。

A. 虚线B. 细实线C. 细点画线D. 粗实线8. 下列局部剖视图中，正确的画法是B。

A B C D10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。

A B C.D三．组合体作图题1.已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。

2.补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。

（第1题图）（第2题图）四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。

2．补画主视图中缺漏的线。

（第1题图）（第2题图）五．读零件图读懂阀盖零件图，填空并回答问题。

1.从标题栏可知，阀盖按比例1：2绘制，材料为铸钢。

阀盖的实际总长为44 mm。

2.阀盖由主视图和左视图表达。

机械制图根底知识5种，图纸幅面代号分不为A0、A1、A2、A3、A4。

图框右下角必须要有一标题栏，标题栏中的文字方向为与瞧图方向一致。

粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

图形尺寸与实物尺寸之比。

5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。

6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。

原值比例的比例，需要时也可采纳放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例不管采纳那种比例图样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清晰，间隔均匀，排列整洁，汉字应用长仿宋体书写。

尺寸界限、尺寸线、尺寸数字。

的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。

件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

是指歪线对水平线的倾歪程度，用符号∠表示，标注时符号的倾歪方向应与所标歪度的倾歪方向一致。

所标锥度方向一致。

“∠1：10”表示歪度1：10，符号“：5”表示锥度1：5。

线段、中间线段、连接线段三种。

它们的作图顺序应是先画出线段，然后画中间线段，最后画连接线段。

线段；有定形尺寸，但定位尺寸不全的线段喊中间线段；只有定形尺寸没有定位尺寸的线段喊连接线段。

视图所在的投影面称为正投影面，简称正面，用字母V表示。

俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示。

左视图所在的投影面称为侧投影面，简称侧面，用字母W表示。

19.三视图的投影规律是，主视图与俯视图等长；主视图与左视图等高；俯视图与左视图等宽。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

大学机械制图考试(习题卷5)第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]属性和块的关系是（ ）A)属性和块的关系是平等的关系B)属性必须包含在块中C)块中可以只有属性而无图形对象答案:C解析:2.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:3.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:4.[单选题]直线上的点的投影不具有（ ）的特点A)定比性B)跟从性C)符合点的投影规律D)不符合点的投影规律答案:D解析:5.[单选题]平面基本体的特征是每个表面都是( ) 。

A)平面B)三角形C)四边形D)正多边形答案:A解析:6.[单选题]轴套类零件有径向尺寸和轴向尺寸。

径向尺寸的设计基准为（）。

A)左端面B)右端面C)轴线D)轴肩答案:C解析:7.[单选题]轴套类和盘盖类零件选择主视图安放位置时，应采用A)加工位置B)工作位置C)形状特征最明显D)任意位置答案:B解析:8.[单选题]铅垂面在水平投影面的投影特性为：（ ）。

A)收缩性B)积聚性C)显示性D)垂直性答案:B解析:9.[单选题]平面与圆锥相交，截平面垂直于轴线，则截交线为（ ）。

A)椭圆B)圆C)抛物线D)双曲线答案:B解析:10.[单选题]当孔的公差带完全在轴的公差带之下时，属于（）配合。

A)过盈配合B)间隙配合C)过渡配合D)不明确性质答案:A解析:11.[单选题]图样标准表达的内容不包括（ ）A)形状B)尺寸C)技术要求D)技术语言答案:C解析:12.[单选题]A点和B点到V、H面的距离对应相等，这两点为（ ）。

A)H面的重影点B)V面的重影点C)W面的重影点；D)H面和W面的重影点答案:C解析:13.[单选题]水平面的三面投影中,反映平面实形的是()A)V面C)W面D)V、H、W面投影答案:B解析:14.[单选题]在下图中，选出正确的左视图（ ）。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案5(500题)***************************************************************************************机械制图考试练习题及答案51.[单选题]画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ ）三角板绘制A)30°B)45°C)90°答案:A解析:2.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:3.[单选题]标注角度尺寸时，角度数字一律写成（ ）方向，一般注写在尺寸线的中断处A)倾斜B)垂直C)水平答案:C解析:4.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:5.[单选题]标题栏一般位于图纸的（ ）A)右下角B)左下角6.[单选题]在尺寸标注中，尺寸线为（ ）。

A)粗实线B)细实线C)细点画线答案:B解析:7.[单选题]在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ ）A)0.5B)1C)2答案:B解析:8.[单选题]旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A)N代替B)S代替C)L代替答案:A解析:9.[单选题]一 对齿轮啮合时：（ ）。

A)模数相等B)压力角相等C)模数和压力角相等答案:C解析:10.[单选题]在装配图中，相邻零件的相邻表面处的画法是A)接触面及配合面只画一条线，两零件相邻但不接触仍画两条线:B)应视具体情况区别对待，例如间隙配合的孔轴表面,力图示其间隙，也应画两条线C)无论接触或不接触都应画两条线答案:A解析:11.[单选题]螺纹标记G1/2A中,其尺寸代号1/2的单位有三种解释，何种正确?A)以mm为单位B)以英寸为单位12.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:13.[单选题]下列比例当中表示缩小比例的是（ ）A)1：1B)2：1C)1：2答案:C解析:14.[单选题]以下哪个不属于点的投影规律A)点的正面投影和水平投影的连线垂直于OX轴B)点的正面投影到OX轴的距离等于该点到H面的距离C)点的正面投影和水平投影的连线垂直于OY轴答案:C解析:15.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:16.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:17.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线18.[单选题]当一条线垂直于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:A解析:19.[单选题]立体分为平面和曲面两种，表面中包含有曲面的立体称为（ ）。
