机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中，标注尺寸时，以下哪项是正确的？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中，公差标注的基本原则是什么？A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图？A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中，剖面图的作用是什么？A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中，螺纹的标注方法是什么？A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中，焊接符号的作用是什么？A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中，局部放大图的作用是什么？A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中，表面粗糙度的标注方法是什么？A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中，装配图的作用是什么？A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案：1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题（每题10分，共30分）1. 简述机械制图中尺寸标注的基本原则。

2. 解释什么是轴测图，并说明其与正投影图的区别。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。

（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。

（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。

（）4、当直线平行于投影面时，则直线的投影反映实长。

（）5、标注尺寸的起点称为尺寸基准。

（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。

（）7、表面粗糙度越高，零件的表面性能越高。

（）8、选择零件的主视图时只需考虑零件的结构形状特征。

（）9、相邻零件的接触面和配合面只用一条线表示。

（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。

（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。

A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。

A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。

其符号“C”表示（）。

A、45º倒角；B、60º倒角；C、90°倒角。

4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。

A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。

A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。

A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。

A、圆度；B、圆柱度；C、平面度。

8、圆锥滚子轴承30312的内径为＿＿＿＿＿。

A、30 mm；B、12mm；C、60mm。

9．在绘制齿轮时其分度圆用（）绘制。

A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。

A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。

机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。

答案：视图2. 机械制图中，______是用来表示物体的尺寸。

答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。

答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。

答案：对称线5. 在机械制图中，______是用来表示物体的轴线。

答案：轴线6. 机械制图中，______是用来表示物体的厚度。

答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。

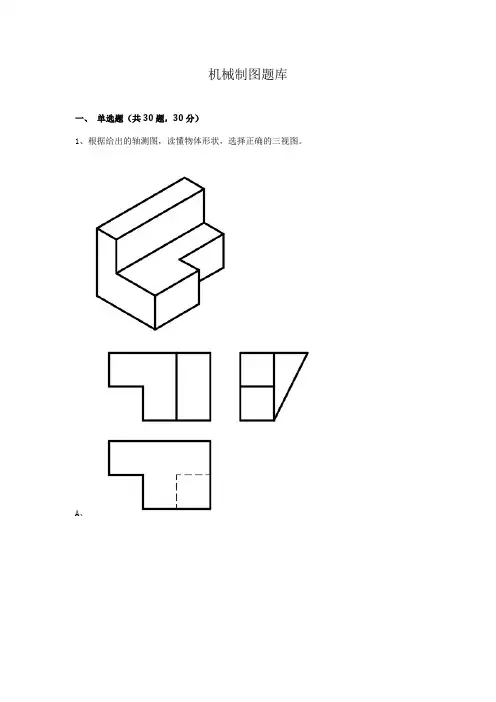

机械制图题库一、单选题（共30题，30分）1、根据给出的轴测图，读懂物体形状，选择正确的三视图。

A、B、C、D、正确答案： C2、根据给出的三视图，读懂物体形状，选择正确的轴测图。

A、B、C、D、正确答案： D3、在查询直线角度时，其显示数值与（）有关。

A、拾取点顺序B、直线与水平线所成角是锐角还是钝角C、直线两端点距离有关D、直线与竖直线所成角是锐角还是钝角正确答案： A4、选择正确的俯视图。

A、B、C、正确答案： C5、根据给出的主、俯视图，选择正确的左视图。

A、B、C、D、正确答案： C6、根据给出的轴测图，读懂物体形状，选择正确的三视图。

A、B、C、D、正确答案： C7、根据给出的主、左视图，读懂物体形状，选择正确的俯视图。

A、B、C、D、正确答案： A8、选择一组正确的剖视图（）。

A、B、C、正确答案： C9、一个点同时位于V、H、W三个投影面中，则这个点（）。

A、在投影面上B、在投影轴上C、在投影原点D、在空间正确答案： C10、要取消AutoCAD命令,应按下( )A、 Ctrl+AB、 Ctrl+EnterC、 Alt+AD、 Esc正确答案： D11、根据给出的三视图，读懂物体形状，选择正确的轴测图。

A、B、C、D、正确答案： D12、在AutoCAD2设置图层颜色时,可以使用( )种标准颜色。

A、 240B、 255C、 6D、 9正确答案： D13、在命令行状态下,不能调用帮助功能的操作是:A、键入HELP命令B、快捷键Ctrl+HC、功能键F1D、键入E、 :B正确答案： D14、判断两直线的相对位置。

A、平行B、相交C、交叉正确答案： A15、下面不属于柱体的是（）。

A、五棱柱B、圆柱C、三棱柱D、圆台正确答案： D16、以下相贯线画法正确的是（）。

A、B、C、正确答案： A17、选择正确的主视图。

A、B、C、D、正确答案： C18、根据给出的三视图选择正确的轴测图。

A、B、C、D、正确答案： B19、根据三视图选择正确的轴测图。

機械製圖試題一．填空：1．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。

2．断面图分为移出断面和重合断面。

3．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

4．读组合体视图的基本方法是形体分析法和面形分析法。

5．在组合体视图上标注尺寸，应做到正确、齐全、清晰。

6．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

8．装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。

二．选择题:1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为B。

A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是C。

3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。

4．下列各图中，合理的钻孔工艺结构是C。

A B CD5．代号为6206的滚动轴承，表示轴承内圈直径为A mm的深沟球轴承。

A. 30B. 40C. 8D. 806．在画半剖视图时，半个视图与半个剖视图的分界线是C。

A. 虚线B. 细实线C. 细点画线D. 粗实线8. 下列局部剖视图中，正确的画法是B。

A B C D10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。

A B C.D三．组合体作图题1.已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。

2.补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。

（第1题图）（第2题图）四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。

2．补画主视图中缺漏的线。

（第1题图）（第2题图）五．读零件图读懂阀盖零件图，填空并回答问题。

1.从标题栏可知，阀盖按比例1：2绘制，材料为铸钢。

阀盖的实际总长为44 mm。

2.阀盖由主视图和左视图表达。

机械制图机考试题库及答案一、单项选择题（每题2分，共20分）1. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A2. 机械制图中，尺寸线应使用哪种线型？A. 虚线B. 实线C. 点划线D. 双点划线答案：B3. 在机械制图中，哪个视图表示物体的顶部？A. 主视图B. 俯视图C. 左视图D. 右视图答案：B4. 机械制图中，哪个符号用于表示中心线？A. ⊥B. ∥C. ∞D. ∇答案：D5. 在机械制图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A6. 机械制图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C7. 在机械制图中，哪个符号表示焊接符号？A. ∅B. ∞C. ∇D. ∥答案：B8. 机械制图中，哪个符号表示表面粗糙度？A. ∅B. ∞C. ∇D. ∥答案：C9. 在机械制图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D10. 机械制图中，哪个符号表示对称？A. ∅B. ∞C. ∇D. ∥答案：B二、多项选择题（每题3分，共15分）11. 机械制图中，哪些视图是基本视图？A. 主视图B. 俯视图C. 左视图D. 右视图E. 仰视图答案：A、B、C12. 机械制图中，哪些线型用于表示不同的线？A. 实线B. 虚线C. 点划线D. 双点划线E. 波浪线答案：A、B、C、D13. 机械制图中，哪些符号用于表示尺寸？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C14. 在机械制图中，哪些符号表示不同的公差？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D15. 机械制图中，哪些符号用于表示不同的表面处理？A. ∅B. ∞C. ∇D. ∥E. ⊥答案：A、B、C、D三、判断题（每题2分，共20分）16. 机械制图中，所有的尺寸线都应使用实线。

（对/错）答案：对17. 机械制图中，中心线总是使用双点划线表示。

机械制图（一）一、单选题1.物体向不平行于基本投影面的平面投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺寸的依B.标注尺寸的起点C.标注尺寸的终点D. 标注尺寸的范围3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某一部分向（）投射所得的视图A.基本投影面B.不平行于基本投影面C.辅助投影面D.正投影面5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是一般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是一般位置直线7、在下图中，选出正确的视图（）。

二、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图面清洁，提高画图效率C.先水平后垂、斜，以保证图面整洁D.圆弧半径先小后大，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（）A.正面保持不变B.水平面绕OX轴向上旋转90°C. 水平面绕OX轴向下旋转90°D.侧面绕OZ轴向右旋转90°E. 侧面绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图高平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影面，投影变短线B.直线平行于投影面，投影现实长C.直线垂直于投影面，投影聚一点D. 直线平行于投影面，投影聚一点E. 直线垂直于投影面，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲面立体一般需要标出（）方向的尺寸A.长度B.宽度C.高度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平行的线段，在同一轴测投影中一定相互平行B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量.E.绘制轴测轴时，不必沿轴向测量尺寸三、判断题（）1.圆柱的主视图和左视图都是一个长方形线框，其投影的含义相同。

大学机械制图试题及答案一、选择题（每题2分，共20分）1. 在机械制图中，通常用来表示物体的投影图是：A. 正视图B. 侧视图C. 俯视图D. 轴测图答案：A2. 机械制图中，用来表示物体内部结构的视图是：A. 剖视图B. 半剖视图C. 局部剖视图D. 断面图答案：A3. 机械制图中，用来表示物体的对称面或对称中心线的线是：A. 虚线B. 点画线C. 细实线D. 粗实线答案：B4. 在机械制图中，用来表示物体的厚度或深度的线是：A. 细实线B. 粗实线C. 虚线D. 点画线答案：A5. 机械制图中，用来表示物体的中心线的线是：A. 虚线B. 点画线C. 细实线D. 粗实线答案：B6. 在机械制图中，用来表示物体的轴线的线是：A. 细实线B. 点画线C. 虚线D. 粗实线答案：B7. 机械制图中，用来表示物体的对称中心线的线是：A. 虚线B. 点画线C. 细实线D. 粗实线答案：B8. 在机械制图中，用来表示物体的轮廓线的线是：A. 细实线B. 粗实线C. 虚线D. 点画线答案：B9. 机械制图中，用来表示物体的内部结构的线是：A. 细实线B. 粗实线C. 虚线D. 点画线答案：A10. 在机械制图中，用来表示物体的尺寸线的线是：A. 细实线B. 粗实线C. 虚线D. 点画线答案：A二、填空题（每题2分，共20分）1. 机械制图中，用来表示物体的投影图的三个基本视图是________、________和________。

答案：正视图、侧视图、俯视图2. 机械制图中，用来表示物体内部结构的视图是________。

答案：剖视图3. 机械制图中，用来表示物体的对称面或对称中心线的线是________。

答案：点画线4. 在机械制图中，用来表示物体的厚度或深度的线是________。

答案：细实线5. 机械制图中，用来表示物体的中心线的线是________。

答案：点画线6. 在机械制图中，用来表示物体的轴线的线是________。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。

（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。

”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。

《机械制图》练习题库及参考答案一、单选题（共10题，每题1分，共10分）1、确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、定位尺寸C、定形尺寸D、尺寸基准正确答案：D2、对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A3、截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、垂直B、相交C、交叉D、平行正确答案：B5、平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、垂直线B、倾斜线C、平行线D、一般位置直线正确答案：C6、基本偏差是指（）。

A、上偏差B、远离零线的偏差C、靠近零线的偏差D、下偏差正确答案：C7、在投影体系中平行于 W 面倾斜于V面的直线，称为（）。

A、正平线B、侧平线C、水平线D、侧垂线正确答案：B8、椭圆画法最常用的为( )。

A、四圆心近似法B、二圆心近似法C、同心圆法D、三圆心近似法正确答案：A9、铅笔用“H ”表示（）。

A、软B、长C、硬正确答案：C10、表示物体表面特殊处理的范围用( )。

A、粗虚线B、实线C、细链线D、徒手画线正确答案：A二、多选题（共10题，每题1分，共10分）1、剖视图的种类有（）。

A、全剖B、半剖C、局部剖D、以上都不是E、左视图正确答案：ABC2、组合体的组合形式有A、切割B、垂直C、叠加D、都不对E、平行正确答案：AC3、两直线的相对位置有三种情况A、平行B、相交C、交叉D、离开E、重合正确答案：ABC4、控制圆环的主要参数是（）。

A、圆心B、内直径C、半径D、外直径E、都不对正确答案：ABD5、表面质量要求越高（ )A、成本不变B、表面粗糙度取值就越小C、加工成本越低D、表面粗糙度取值越大E、加工成本越高正确答案：BE6、常见的剖视图的种类有哪些（）A、半剖视图B、对称剖视图C、局部剖视图D、全剖视图E、向剖视图正确答案：ACD7、明细栏一般由（）等组成。

《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。

A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。

A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。

A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。

A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。

A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。

A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。

机械制图试题库一、填空题1、机械制图当中基本图幅有、、、、五种。

2、机械制图当中的汉字应写成体。

3、图样中的尺寸以为单位。

4、标题栏一般配置在图框的。

5、比例是指图样中与相应要素的线性尺寸比。

比例分为、和三种。

6、标注尺寸由、、三个要素组成。

7、正投影法是指投射线与投影面的投影法。

8、正面投影是由向投射所得的图形，又称视图；水平投影是由向投射所得的图形，又称视图；侧面投影是由向投射所得的图形，又称视图。

【9、三视图的三等规律：主、俯视图，主、左视图，俯、左视图。

10、平面平行于投影面，其投影反映空间平面的；平面垂直于投影面，其投影；平面倾斜于投影面，其投影为空间平面的形。

11、截平面与立体表面相交所产生的交线称为。

12、两立体表面相交所产生的交线称为。

相贯线一般是的空间曲线。

13、正等轴测图的轴间角均为，且轴向伸缩率均为。

14、物体上互相平行的线段，轴测投影互相。

画轴测图时应沿方向量取尺寸。

15、平面切割圆球时，其交线均为。

16、尺寸类型有、和17、斜二测轴测图的轴间角∠XOY=∠YOZ= 。

物体上凡平行XOZ坐标面的平面图形在斜二轴测图中反映。

18、正方形不平行于轴测投影面时，其投影为。

&19、组合体的组合形式有型、型和综合型三种。

20、侧重于表达机件外形的视图有、、和四种。

21、六面基本视图仍保持、、的三等关系。

22、根据剖切范围的大小，剖视图可分为、和。

23、半剖视图中半个剖视与半个视图之间的分界线用线。

24、剖切平面有剖切面、的剖切面、的剖切平面三类。

25、移出断面图的轮廓线用线绘制，重合断面图的轮廓线用线绘制。

26、剖视图标注的三个要素：、和对应关系。

27、将机件的部分结构用大于原图形的比例画出的图形称为图。

3528、用几个相交的剖切面剖开机件绘图时，应先，后，再。

>29、第一角画法是将被表达的机件置于与之间进行投射。

30、一般局部视图用或者表示断裂部分的边界。

31、按规定画法绘制螺纹时，若螺纹大径为d，则小径应按d绘制。

机械制图题库1、图样不论放大或缩小绘制，在标注尺寸时，应标注（）——[单选题]A 放大或缩小之后的图形尺寸B 机件的实际尺寸C 机件的设计要求尺寸正确答案：B2、下列比例当中表示放大比例的是（）——[单选题]A 1:1B 1:2C 2:1正确答案：C3、物体的对称中心线采用（）来绘制。

——[单选题]A 粗实线B 细虚线C 细点画线正确答案：C4、下列投影法中不属于平行投影法的是( )。

——[单选题]A 正投影法B 斜投影法C 中心投影法正确答案：C5、三视图中，主视图反应物体的（）4 个方位——[单选题]A 前后和左右B 上下和左右C 前后和上下正确答案：B6、已知点 A（8，0，10），点 B（0，8，10），下列说法正确的是（）——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案：B7、已知点 A（8，0，10），点 B（0，8，10），下列说法正确的是（）——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案：B8、以下说法错误的是（）。

——[单选题]A 不在同一直线上的三点确定一个平面B 正平面平行于 V 面，水平投影集聚成直线，平行于 OX 轴C 铅垂面垂直于 H 面，水平投影集聚成直线，平行于 OX 轴正确答案：C9、下面基本体中属于平面立体的( )——[单选题]A 圆柱B 圆锥C 棱柱D 球正确答案：C10、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。

——[单选题]A 圆柱B 棱锥C 棱柱D 球正确答案：B11、以下说法错误的是（）——[单选题]A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形D 棱柱的顶面和底面为水平面正确答案：C12、已知圆球体表面点的一个投影就能直接作出其另外 2 个投影，这个已知点投影不可能处在( )——[单选题]A 主视图中心线上B 俯视图的圆上C 球心D 左视图中心线上正确答案：C13、画直立圆柱的三面投影时，需画其轮廓素线的是( )——[单选题]A 最左、最右、最前、最后B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后正确答案：A14、平面与三棱锥相交，截平面平行于底面，则截交线为( )。

《机械制图》课程试题库（中专)第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线,轴线,中心线采用细点画线.3、机械制图当中的汉字应写成长仿宋体。

＊4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1.9、线性尺寸数字一般应注写在尺寸线的上方或左方.★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸.二、选择题1、下列符号中表示强制国家标准的是（C）。

A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B)来绘制。

A．粗实线B．虚线C。

细实线3、下列比例当中表示放大比例的是（B)A．1：1B．2：1C。

1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC。

SΦ4、下列比例当中表示缩小比例的是（C)A．1:1B．2:1C。

1：25、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是（C)7、下列缩写词中表示均布的意思的是（C)A．SRB．EQSC.C8、角度尺寸在标注时，文字一律(A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的(A)A．右下角B．左下角C。

右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定(×）2、比例是指图样与实物相应要素的线性尺寸之比。

(×)3、2：1是缩小比例。

(×）4、绘制机械图样时，尽量采用1：1的比例（√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
