高压电动机保护测控装置{TC "三．PD319-361A电动机保护测控装置" \f C \l "1" }1．功能配置{TC "1．功能配置" \f C \l "2" }2．功能说明{TC "2．功能说明" \f C \l "2" }2.1 起动时间（Tstart）{TC "2.1 起动时间（Tstart）" \f C \l "3" }装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变动10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。
（Ie为电动机额定电流）,电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。
启动过程见图2.1。
装置设两段定时限过流保护。
Ⅰ段相当于速断段，电流按躲过启动电流整定，在电动机起动完毕后自动下降一半。
这样即可以有效地躲过电动机的巨大启动电流，又可以保证电动机正常起动后提供防备严重的过负荷造成的堵转保护。
动作时限可整定, 对于用断路器控制的电动机整定时间一般较短，而用接触器控制的电动机整定时间一般较长，可选择整定为0.3秒,该段主要对电动机短路提供保护。
Ⅱ段是定时限过流段，在电动机启动完毕后自动投入，该段电流也可根据启动电流或堵转电流整定，主要对电动机启动时间过长和运行中堵转提供保护。
本装置设置二段相间过流保护,各段的投退控制定值可独立控制各段的使用情况。
投退控制定值取值含义都为：0:退出, 1:投入相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
2.3 负序过流保护{TC "2.3 负序过流保护" \f C \l "3" }负序电流保护主要针对各种非接地性不对称故障，出现较大的负序电流，而负序电流将在转子中产生2倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。
电动机保护器说明书电动机保护器说明书1.概述微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。
除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC2552.特点●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）●交流采样，测量A、B、C三相电流及控制回路电压●现场显示电动机运行状态，保存三次电动机故障跳闸记录●一路保护输出，一路自定义继电器输出，一路4~20mA电流输出或RS485接口●高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等3.主要功能保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护测量功能：三相电流、控制回路电压的测量和显示通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用通信功能：通过本保护器的RS485接口与上层系统通信。
总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。
一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。
电流输出：4～20mA电流输出，20mA对应的电流值可设。
4.型号说明微机电动机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。
Catalog symbol / color code:• KTK - Black (600Vac max)Description:Fast-acting, supplemental fuse.For superior protection, Bussmann Division rec-ommends upgrading to Low-Peak™ Class CC fuses. See data sheet No. 1023.Specifications:RatingsAgency information• CE, RoHS compliant• UL Listed, Std. 248-14, Guide JDYX, File E19180• CSA Certified: C22.2 No. 248.14, Class 1422-01, File 53787, HRC-MISCKTK-1/10KTK-3/4KTK-4KTK-12KTK-1/8KTK-1KTK-5KTK-15KTK-2/10KTK-1-1/4KTK-6KTK-20KTK-1/4KTK-1-1/2KTK-7KTK-25KTK-3/10KTK-2KTK-7-1/2KTK-30KTK-4/10KTK-2-1/2KTK-8KTK-1/2KTK-3KTK-9KTK-6/10KTK-3-1/2KTK-10Carton quantity1/10 to 3010Features• Color coded black for 600Vac voltage rating • Fast-acting for resistive loads • Melamine tube construction • Nickel-plated endcapsT ypical applications• Control circuits• Lighting circuit protection • Meter circuitsRecommended fuse blocks/fuseholders:KTK 13⁄32˝ x 1-1⁄2˝ 600Vac fast-actingsupplemental fusesDimensions - in (mm):600Vac 1/10 to 30AKTK600Vac fast-acting supplemental fusesTechnical Data 1011Effective December 2015The only controlled copy of this data sheet is the electronic read-only version located on the Eaton network drive. All other copies of this document are by definition uncontrolled. This bulletin is intended to clearly present comprehensive product data and provide technical information that will help the end user with design applications. Eaton reserves the right, without notice, to change design or construction of any products and to discontinue or limit distribution of any products. Eaton also reserves the right to change or update, without notice, any technical information contained in this bulletin. Once a product has been selected, it should be tested by the user in all possible applications.Eaton, Bussmann and Low-Peak are valuable trademarks of Eaton in the US and other countries. You are not permitted to use the Eaton trademarks without prior written consent of Eaton.CSA is a registered trademark of the Canadian Standards Group.UL is a registered trademark of the Underwriters Laboratories, Inc.Eaton1000 Eaton Boulevard Cleveland, OH 44122United States Bussmann Division 114 Old State Road Ellisville, MO 63021United States/bussmannseries © 2015 EatonAll Rights Reserved Printed in USAPublication No. 1011 – BU-SB14285December 2015For Eaton’s Bussmann series product information,call 1-855-287-7626 or visit:/bussmannseriesFollow us on social media to get thelatest product and support information.Current in Amps T i m e i n S e c o n d s10100801001010.10.010.9Time-current characteristic curves – average melt :T i m e s e c o n d s Current in amps。

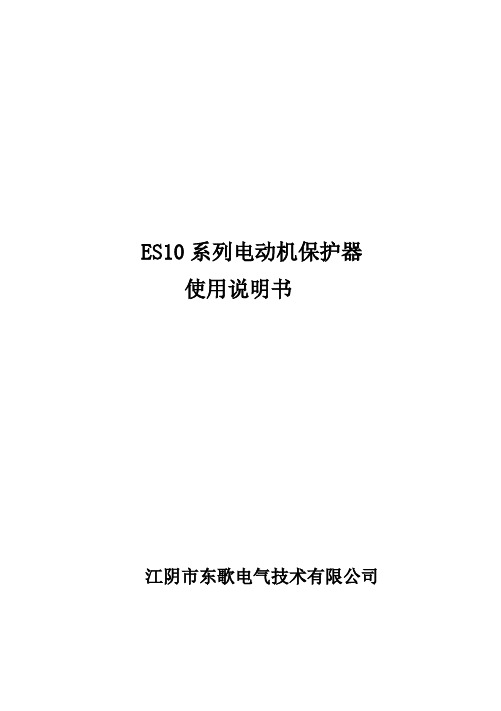

ES10系列电动机保护器使用说明书江阴市东歌电气技术有限公司目录1.产品简介 (2)1.1概述 (2)1.2主要性能 (2)1.3引用标准 (2)2.保护器订购选型说明 (3)3.保护器面板及接线端子说明 (4)3.1保护器正面布置 (4)3.2保护器的端子功能 (5)4.ES102编程器功能说明 (6)4.1指示灯功能 (7)4.2 ES102按键功能 (7)4.3 参数设定和查询 (7)4.4故障代码的含义 (19)4.5 符号对照表 (20)5.典型应用接线图 (21)1.产品简介1.1概述ES10系列电动机保护器对电动机的过载、欠载、缺相不平衡、堵转、过热、欠压、过压、接地或漏电等故障引起对电动机的危害给予以系统保护，可实现多种操作控制功能，同时具有测量、自我诊断、维护管理、现场总线通讯等功能。
1.2 主要性能额定工作电压：AC220V/AC380V，消耗功能15W。
电机工作电压：AC380V、660V，50Hz。
额定电流：2A(0.5A～2A)；5A(1A～5A)；6.3A(1.6A～6.3A)；25A(6.3A～25A)；100A(25A～100A)；250A(63A～250A)。
继电器输出：输出使用继电器隔离，继电器触点额定负载容量a)阻性负载：AC220V(250V)、5A、COSΦ=1，DC24V(30V)、5A。
b)感性负载：AC：AC220V、1.6A ； DC：DC24V 、2A 。
工作环境a)周围环境温度不高于+55℃，不低于－10℃。
b)安装的海拔不超过2500m。
c)污染等级2级。
d)安装类别Ⅲ。
1.3引用标准：本产品符合GB/T14048.1、GB 14048.4、GB/T 17626.2/3/4/5中有关规定。
2.保护器订购选型说明附加功能表1 附加功能代号RS485通讯T电压V漏电保护L4～20mA模拟量输出M4路开关量输入KSOE事件记录S互感器额定电流（A）互感器匝数（一次）额定电流In范围（A）电动机功率（KW）2 1 0.5～2 0.18～0.755 1 1～5 0.75～1.56.3 1 1.6～6.3 1.1～325 1 6.3～25 3～11100 1 25～100 15～45 250 1 50～250 55～132 250以上 1 250以上132以上产品代号 表33．保护器面板及接线端子3.1保护器布置图A相B相C相 V通讯运行报警故障编程口%In东歌EASTSONGES-101功能运行signal in注：1： 端子（功能详解见3.2）2： 指示灯：通讯指示灯，在通讯建立后恒亮。
数显式电机保护器
一、功能简介：
1、反时限
2、手动(即时)/断电复位
3、可显示三相最大电流值
4、数字显示故障原因，便于处理故障
5、调节电流及时间旋钮时，可准确显示电流及时间设定值
6、过电流／堵转/缺相／不平衡/反相保护
7、显示部分与主体可分离，便于在面板上安装和操作
见附图2。
四、安装调试
1、将保护器固定在交流接触器旁，A1、A2接操作电源，主回路相线按R、S、T相序对
应穿过保护器的三相互感器，辅助触点接线端子95、96按接线图（附图3）连接。
2、调试方法
根据反时限特性和实际启动时间，保护设置时间＝实际启动时间╳(110～120％)设
置后电机按所设特性脱扣，启动为冷态，启动后按照热态，具体参看说明书反时限脱扣特性曲线。
3、设置负载电流及过载延时
①调节“电流设定”旋钮，此时显示体上显示负载电流设定值，将负载电流设定
至电机额定电流的110%.
②调节“时间设定”旋钮，此时显示体上显示过载电流设定值，将过载延时设定
至电机启动所需的时间。
五、ZCDB－62工作过程中的显示状态（附图1）
三相最大电流值设定负载电流设定过载延时过电流
缺R相或R相电流低缺S相或S相电流低缺T相或T相电流低反相
六、ZCDB －62反时限特性曲线(附图2)
七、接线图（附图3）
热态 冷态 5S 10S 20S 30S 60S 5S 10S 20S 30S 60S 1000%。
在安装调试变频器之前，为了您的人身安全，并有助于延长设备使用寿命，请您务必阅读本书安全规则及警告，以及贴于设备上的警示标志。
实际运行本设备。
●实施配线、检查等作业，必须关闭电源。
在本机印刷电路板上的充电指示灯熄灭前或在键盘显示熄灭后５分钟之内，请勿触摸机内电路板及任何零部件。
必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。
●绝不可将交流电源接至变频器输出端子U、V、W。
使用时，变频器的接地端子请依照IEC电气安全规程或其它类似标准，正确可靠接地。
●因人体静电会严重损坏内部ＭＯＳＦＥＴ等静电敏感器件，所以未采取防静电措●请将此说明书放在变频器附近容易接触的地方，并将它们给所有的用户。
本公司保留不预先通知而修改本手册的权利；如果你有任何疑问或问题，请及时与我们或代理商保持联系，欢迎提出改进的建议。
1 产品简介…………………………………………………………1-1RB600 …………………………………………………………1-1储存运输………………………………………………………1-3开箱检查………………………………………………………1-32 技术规范…………………………………………………………2-1规格尺寸………………………………………………………2-1技术规范………………………………………………………2-33 安装配线…………………………………………………………3-1安装环境………………………………………………………3-1机械安装………………………………………………………3-1电气安装………………………………………………………3-24 操作运行…………………………………………………………4-1键盘操作………………………………………………………4-1参数修改………………………………………………………4-3参数监视………………………………………………………4-5初步运行………………………………………………………4-55 功能参数…………………………………………………………5-1功能简表………………………………………………………5-1详细功能………………………………………………………5-96 故障排除…………………………………………………………6-1故障查询………………………………………………………6-1故障代码………………………………………………………6-2异常处理………………………………………………………6-37 电磁兼容…………………………………………………………7-18 选件/附件………………………………………………………8-19 应用实例…………………………………………………………9-110保养维护…………………………………………………………10-1附录一：RS485串行通讯协议附录二：名词索引RB600是用于控制三相交流电动机的变频调速器。
EOCR-3DD3DD与外接CT配合时的尺寸图示特点:•内装MCU（MCU）•三只完整的电流互感器•多种保护功能•数字电流表功能•脱扣（动作）原因显示•人工现场复位•电子遥控复位•自检功能•预报警设置功能•适应各种现场环境•电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。
•失电安全自保（NO VOLT RELEASE）下载使用说明书:EOCR-3DD前调整面板图示：前面板DIP开关组（SW1-SW4）:开关编号功能“OFF”关“ON”开SW1安全保护失效有效SW2逆相保护不能进行电机反转保护可以进行电机反转保护SW3动作特性定时限反时限SW4报警见相关介绍保护类型：可保护项目脱扣时间过电流O-TIME缺相4秒（05：1A，60：5A以上时动作）堵转D-TIME反相0.1秒(SW2拨至RPR位置)相间不平衡8秒故障显示：功能（项目）LED显示脱扣原因脱扣延时时间简单描述过电流A相出现5.5A的电流定时限:经过OT设置的时间后。
反时限：按时间--电流特性曲线动作。
负载电流大于预先设定的保护电流值。
逆相相序改变引起电机反转0.1秒内动作SW2置“ON”位缺相B相缺相4秒内动作相不平衡A相出现最小的不平衡电流2.1A8秒[（（最大电流-最小相电流）÷最大相电流）]×100%>50%堵转C相出现最大的堵转电流9.5A经过DT设置的时间立即动作（仅用于定时限方式）负载电流大于预先设定的保护电流值的300%时。
报警输出：报警LED显示原因描述顺时针缓缓旋转报警点设置旋钮，显示窗显示“A”闪动，数字“85”，含义是：电机即时负载电流达到继电器预先设置保护电流值的85%。
报警设置值的范围是：50-100%或者关闭报警输出功能，当电机的（即时负载电流÷预先设置保护电流电流）×100>报警设置值时，显示窗显示“A”闪动，并从报警输出继电器（07，08）送出通-断信号。
电动机智能保护器APE-M20使用说明书潍坊安贝电气有限公司目录1、概述 (1)1.1 APE-M20电动机智能保护器符合相关标准中的要求 (1)1.2产品结构特点 (1)2、产品特点 (1)3型号说明 (2)4、主要参数 (3)4.1技术指标 (3)4.2 产品组成 (4)4.3功能配置 (4)5、接线与安装 (6)5.1 端子排列 (6)5.2 端子编号 (6)5.3 外形及安装尺寸 (7)5.4 专用电流互感器模块外形尺寸 (8)6、操作指南 (9)6.1面板描述 (9)6.2按键描述 (10)6.3指示灯描述 (10)6.4菜单描述 (10)7、保护功能 (12)7.1 保护设定参数 (12)7.2速断保护 (12)7.3过载保护 (12)7.4 断相/不平衡保护 (15)7.5 剩余电流保护（接地/漏电） (15)7.6 过流保护 (15)7.7 欠载（欠流）保护 (15)7.8起动超时保护 (15)7.9 欠压保护 (15)7.10 过压保护 (15)7.11功率保护 (15)7.12 相序保护 (15)7.13外部故障保护 (16)7.14 欠/失电重起（抗晃电） (16)7.15 tE时间保护（适用于增安型电动机）168、各种起动方式接线图 (18)8.1保护启动模式 (18)8.2直接启动模式 (18)8.3双向启动模式 (19)8.4星三角启动方式 (19)8.5自耦降压启动方式 (20)8.6软启动模式 (20)8.7变频启动模式 (21)8.8双速启动模式 (21)九、通讯指南 (21)9.1概述 (21)9.2协议 (21)9.2.1数据帧格式 (22)9.2.2地址域 (22)9.2.3功能域 (22)9.2.4数据域 (22)9.2.5校验域 (22)9.3C R C的方法 (22)测量数据区 (23)保护参数设置区 (25)起动参数设置 (29)S O E数据区 (30)S O E代码说明 (32)1、概述APE-M20电动机智能保护器（以下简称APE-M20）适用于额定电压至AC 690V、额定电流至AC 800A、额定频率为50/60Hz的电动机。
郑州北瑞达电力自动化设备有限公司BRDM600低压电动机保护技术及使用说明书2013.071装置简介1.1概述BRDM600低压电动机保护测控装置是结合国际上电力自动化的发展趋势与国内电网特点而开发出来的，适用于低压380V系统，满足国内用户对低压电动机保护的需求。
BRDM600采用高集成度的高速处理器进行数据采集、处理，在实现传统的低压电动机保护功能的基础上，融入测控、通讯功能，真正实现数字化，智能化，网络化，做到保护和测控于一体，为工业生产过程控制提供了更有效的现场保护和测控。
BRDM600具有体积小，重量轻、功能强大，可靠性高、配置灵活，外形美观、安装方便等特点，特别适合于就地安装在操作箱、开关柜和抽屉柜上。
1.1产品特点✧集全面的电动机数字保护、综合电量测量及启停控制、运行状态监视、远方参数设置、保护动作记录及网络通讯与一体。
✧具有短路保护、堵转保护、定时限过负荷保护、轻载保护、反时限过负荷保护、接地/漏电保护、三相电流不平衡保护、断相保护、起动时间过长保护、，保证电动机安全可靠运行。
✧具有启停控制功能，支持直接启动、星三角启动、双向可逆启动。
电动机的启停操作可通过面板、就地DI、远方DI、远方通讯等方式进行。
✧超小型化设计，采用显示分体式结构，适用于各种安装方式，可就地安装在操作箱、控制台和各种开关柜、抽屉柜上。
显示分体式结构适用于导轨安装。
✧配备专用小型穿心式电流互感器（160A以下），对于小功率电动机可免去外部CT，节省成本。
✧8路开关量输入监测，且有64个SOE事件记录功能，包括时间的类型、动作发生时间，事件记录可通讯上传，便于故障分析事件原因（事件记录数量可扩充）。
✧2路继电器智能化控制输出，实现保护控制接触器输出。
✧实现三相电流测量，三相电流可以在在LCD面板上显示，也可远传至监控主机。
可以完全。
✧具有远方通讯功能。
采用RS-485接口或CAN总线可以将测控信息、开关量状态和变位信息、保护动作信号、SOE事件内容、保护定值参数等上传至后台监控主机，构成电机马达控制中心，实现远方的集中管理和监控。
2技术指标2.1环境条件a）工作温度：-20℃～+70℃b）存储温度： -30℃～+85℃c）相对湿度：5%～95%（装置内无冷凝或结冰）d）大气压力：80kPa～110kPa。
2.2辅助电源直流电源：120VDC-360VDC，交直流电源：85VAC-265VAC，频率50Hz+/- 5%，2.3额定参数交流电流：内置电流互感器（标准）：5A，1A频率：50Hz2.4功率消耗交流电流回路：小于1VA/相（额定5A时）小于0.5VA/相（额定lA时）装置电源回路：小于5W2.5过载能力交流电流回路：10倍额定电流，连续工作；40倍额定电流，允许1s。
2.6保护定值误差a）动作值：电流：±50mA或定值的±3%；b）动作时间1）定时限： 0s～3s(含3s)范围内不超过60ms；3s～99.9s范围内不超过整定值的±2%；。
2）反时限： 0s～2s(含2s)范围内不超过±100ms；2s以上不超过理论值的±5%。
2.7测量精度电流：±0.5%（0.1～1.2倍额定电流）注意：测量精度与用户选择的PT、CT的测量精度有很大的关系2.8继电器输出继电器出口触点能可靠断开电压不大于250V、时间常数为（5±0.75）ms的直流有感负荷电路或电压不大于250V、功率因数cosϕ为（0.4±0.1）的交流电路。
触点参数见下表：额定断开容量允许断开的最大电流长期允许闭合电流A 直流W 交流VA 直流A 交流A50 250 2 5 52.9通讯口接口类型1：RS-485；工作方式：半双工；通信速率：2400、4800、9600、19200 bps；通信协议：标准MODBUS。
接口类型2：CANBUS；工作方式：全双工；通信波特率：10K，20K，30K，40K，50K，80，100K，125K，250K，500K；通信协议：IEC60870-5-104。
注意：订货时需要指定用哪种通信接口2.10电气绝缘特性介质强度符合GB/T14598.3-1993 规定；工频电压2kV，时间1 分钟。
绝缘电阻符合GB/T14598.3-1993 的规定；500V 兆欧表测试，绝缘电阻值不小于100MΩ。
冲击电压符合GB/T14598.3-1993规定；承受1.2/50µs峰值为5kV的标准雷电波的冲击。
EMC特性震荡波抗扰度能承受GB/T 14598.13 1998（IEC 60255-22-1：1998）规定的严酷等级为3 级的震荡波干扰。
静电放电抗扰度能承受GB/T 14598.14 1998（IEC 60255-22-2：1996）规定的严酷等级为3 级的静电放电干扰。
射频电磁场辐射抗扰度能承受GB/T 14598.9 2002（IEC 60255-22-3：2000）规定的严酷等级为3 级的射频电磁场辐射干扰。
电快速瞬变脉冲群抗扰度能承受GB/T 14598.10 2007（IEC 60255-22-4：2002）规定的严酷等级为B 级的电快速瞬变脉冲群干扰。
浪涌抗扰度能承受GB/T 14598.18 2007（IEC 60255-22-5：2002）规定的严酷等级为3 级的浪涌干扰。
射频场感应的传导骚扰抗扰度能承受GB/T 14598.17 2005（IEC 60255-22-6：2001 规定的严酷等级为3 级的射频传导干扰。
工频抗扰度能承受GB/T 14598.19 2007（IEC 60255-22-7：2003）规定的严酷等级为A 级的工频干扰。
传导发射限值满足GB/T 14598.16 2002（IEC 60255-22-25：2000）规定的严酷等级为3 级的传导发射限值要求。
辐射发射限值能承受GB/T 14598.16 2002（IEC 60255-22-25：2000）规定的严酷等级为3 级的辐射发射限值要求。
3功能原理3.1保护功能3.1.1保护动作状态判断通过以下三种情况判定电动机处于运行状态：1、起动时间过长保护投入，装置检测到起动电流突变到额定电流（Im）的1.2倍以上，且达到设定的起动时间后，电流返回到额定电流（Im）的1.2倍以下，则判为电动机处于运行状态。
2、起动时间过长保护投入，装置没有检测到起动电流突变，但检测到持续有流0.5秒，则判为电动机处于运行状态。
3、如果起动时间过长保护未投入，装置检测到持续有流0.5秒，则判为电动机处于运行状态。
3.1.2短路保护短路保护是为防止电机相间短路及绕组匝间短路时造成严重后果而设置的一种保护功能。
短路保护按可靠躲过电动机的起动电流为判断标准的速动方式停机，以保护供电系统安全。
当三相的任一相电流超过设定值时，经设定延时，保护动作。
短路保护定值一般可以整定为起动电流的1.2倍，对应额定电流的6-8倍。
定值的设定有以下三项电流定值：此值为额定电流的倍数，整定范围为（6.0～10.0），调整步长为0.1。
定值误差小于±5%。
动作延时：设置以秒（s）为单位，设置范围为0.0s～99.9s，设置步长为0.1s。
控制字：有投入和退出两项，选择投入表示使用此保护功能，选择退出表示不使用此保护功能3.1.3堵转保护堵转保护是电动机特有的保护。
电动机在运行过程中，如果由于负荷过大，或者自身机械原因，造成电机轴被卡住（俗称“抱闸”），根据其过载能力不同，允许短时间运行，但如果不能及时切除故障，将造成电机绕组过热，绝缘降低而烧毁电机。
当电机的相电流出现几倍于额定电流（Im）的严重过负荷情况时，可按照堵转保护的设定值和时限，快速跳闸来停止电机运行。
保护只在电机处于运行状态时投入。
堵转保护电流的整定可按电动机铭牌堵转电流的一半整定，堵转保护时间的整定可参考电动机的允许堵转时间整定,一般整定为允许堵转时间的0.9 倍。
定值的设定有以下三项电流定值：此值为额定电流的倍数，整定范围为（4.0～6.0），调整步长为0.1。
定值误差小于±5%。
动作延时：设置以秒（s）为单位，设置范围为0.5s～99.9s，设置步长为0.1s。
控制字：有投入和退出两项，选择投入表示使用此保护功能，选择退出表示不使用此保护功能3.1.4定时限过负荷保护电动机长期超过其额定值运行时，将造成电机过热，绝缘降低而烧毁电机。
定时限过负荷保护当三相中任一相电流超过设定值时，经设定延时后保护动作。
过负荷保护只在电机处于运行状态时投入。
定时限过负荷保护可以根据现场的具体运行要求来进行设置。
定值的设定有以下三项电流定值：此值为额定电流的倍数，整定范围为（0.1～5.0），调整步长为0.1。
定值误差小于±5%。
动作延时：设置以秒（s）为单位，设置范围为0.1s～99.9s，设置步长为0.1s。
控制字：有投入和退出两项，选择投入表示使用此保护功能，选择退出表示不使用此保护功能3.1.5轻载保护电动机所带负载为泵类负载时，电动机的空载或欠载运转会对电动机产生危害。
轻载保护当三相平均电流低于设定值时，经设定延时后保护动作。
轻载保护只在电机处于运行状态时投入。
轻载保护可以根据现场的具体运行要求来进行设置。
定值的设定有以下三项电流定值：此值为额定电流的倍数，整定范围为（0.20～1.00），调整步长为0.1。
定值误差小于±5%。
动作延时：设置以秒（s）为单位，设置范围为0.5s～99.9s，设置步长为0.1s。
控制字 ：有投入和退出两项， 选择投入表示使用此保护功能，选择退出表示不使用此保护功能3.1.6 反时限过负荷保护（热元件保护）反时限过负荷保护用于替代传统的热元件对电动机过载发热实现保护。
过负荷保护只在电机处于运行状态时投入。
定值设定有以下三项：电流定值：以电动机的额定电流（Im ）的倍数来设定，整定范围为：（1.1～2.5）倍Im 。
热熔常数：根据电动机铭牌或厂家提供的数据来设定，正定范围为：10—1000。
控制字 ：有投入和退出两项， 选择投入表示使用此保护功能，选择退出表示不使用此保护功能动作电流与时间满足下图的曲线I sett mintIt =K(I/I set )-12其中：K-------热容系数；Iset-----过负荷反时限启动电流； tmin----最小时间。
接地/漏电保护BRDM600可实现接地保护或漏电保护。
保护只在电机处于运行状态时投入。
接地保护接地保护为电动机的接地故障提供保护，当零序电流较大时，可按照零序过流保护的设定值和时限，跳闸来停止电机运行。
一般情况下,BRDM600的零序电流是软件合成的（三相电流矢量和叠加计算得到），无须配置独立的外置零序CT 。
