单个螺栓连接的强度计算

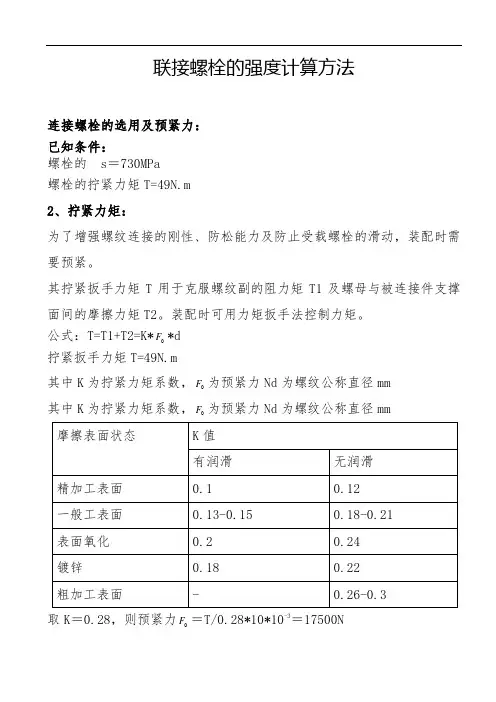

联接螺栓的强度计算方法连接螺栓的选用及预紧力： 已知条件：螺栓的s ＝730MPa 螺栓的拧紧力矩T=49N.m 2、拧紧力矩：为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。

其拧紧扳手力矩T 用于克服螺纹副的阻力矩T1及螺母与被连接件支撑面间的摩擦力矩T2。

装配时可用力矩扳手法控制力矩。

公式：T=T1+T2=K**d 拧紧扳手力矩T=49N.m其中K 为拧紧力矩系数，为预紧力Nd 为螺纹公称直径mm 其中K 为拧紧力矩系数，为预紧力Nd 为螺纹公称直径mm 摩擦表面状态K 值 有润滑无润滑 精加工表面 0.1 0.12 一般工表面 0.13-0.15 0.18-0.21 表面氧化 0.2 0.24 镀锌 0.18 0.22 粗加工表面-0.26-0.3取K ＝0.28，则预紧力＝T/0.28*10*10-3＝17500N0F 0F 0F 0F承受预紧力螺栓的强度计算： 螺栓公称应力截面面积As （mm ）=58mm 2外螺纹小径d1=8.38mm 外螺纹中径d2=9.03mm 计算直径d3＝8.16mm螺纹原始三角形高度h=1.29mm 螺纹原始三角形根部厚度b=1.12mm紧螺栓连接装配时，螺母需要拧紧，在拧紧力矩的作用下，螺栓除受预紧力F0的拉伸而产生拉伸应力外，还受螺纹摩擦力矩T1的扭转而产生扭切应力，使螺栓处于拉伸和扭转的复合应力状态下。

螺栓的最大拉伸应力σ1(MPa)。

=17500N/58*10-6m 2=302MPa剪切应力：=0.5=151MPa根据第四强度理论，螺栓在预紧状态下的计算应力:=1.3*302=392.6MPa强度条件：=392.6730*0.8=58401sF A σ=1σ≤()2031tan 216v Td F T W dϕρτπ+== 1.31ca σσ≈[]211.34F ca dσσπ=≤预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限的80%。

联接螺栓的强度计算方法一．连接螺栓的选用及预紧力：1、已知条件：螺栓的s＝730MPa 螺栓的拧紧力矩T=49N.m2、拧紧力矩：为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。

其拧紧扳手力矩T用于克服螺纹副的阻力矩T1及螺母与被连接件支撑面间的摩擦力矩T2。

装配时可用力矩扳手法控制力矩。

公式：T=T1+T2=K*F* d拧紧扳手力矩T=49N.m其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm摩擦表面状态K值有润滑无润滑精加工表面0.10.12一般工表面0.13-0.150.18-0.21表面氧化0.20.24镀锌0.180.22粗加工表面-0.26-0.3取K＝0.28，则预紧力F＝T/0.28*10*10-3＝17500N3、承受预紧力螺栓的强度计算：螺栓公称应力截面面积As（mm）=58mm2外螺纹小径d1=8.38mm外螺纹中径d2=9.03mm计算直径d3＝8.16mm 螺纹原始三角形高度h=1.29mm 螺纹原始三角形根部厚度b=1.12mm紧螺栓连接装配时，螺母需要拧紧，在拧紧力矩的作用下，螺栓除受预紧力F0的拉伸而产生拉伸应力外，还受螺纹摩擦力矩T1的扭转而产生扭切应力，使螺栓处于拉伸和扭转的复合应力状态下。

螺栓的最大拉伸应力σ1(MPa)。

1sF A σ==17500N/58*10-6m 2=302MPa 剪切应力：=0.51σ=151 MPa根据第四强度理论，螺栓在预紧状态下的计算应力: =1.3*302=392.6 MPa强度条件：=392.6≤730*0.8=584预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限s σ的80%。

4、 倾覆力矩倾覆力矩 M 作用在连接接合面的一个对称面内，底板在承受倾覆力矩之前，螺栓()2031tan 216v Td F T W dϕρτπ+== 1.31ca σσ≈[]0211.34F ca d σσπ=≤已拧紧并承受预紧力F 0。

15.2.1 单个螺栓连接的强度计算螺纹连接根据载荷性质不同，其失效形式也不同：受静载荷螺栓的失效多为螺纹部分的塑性变形或螺栓被拉断；受变载荷螺栓的失效多为螺栓的疲劳断裂；对于受横向载荷的铰制孔用螺栓连接，其失效形式主要为螺栓杆剪断，栓杆或被连接件孔接触表面挤压破坏；如果螺纹精度低或连接时常装拆，很可能发生滑扣现象。

螺栓与螺母的螺纹牙及其他各部分尺寸是根据等强度原则及使用经验规定的。

采用标准件时，这些部，然后按照标准选定螺纹公称直分都不需要进行强度计算。

所以，螺栓连接的计算主要是确定螺纹小径d1径（大径）d，以及螺母和垫圈等连接零件的尺寸。

1. 受拉松螺栓连接强度计算松螺栓连接装配时不需要把螺母拧紧，在承受工作载荷前，除有关零件的自重（自重一般很小，强度计算时可略去。

）外，连接并不受力。

图15.3所示吊钩尾部的连接是其应用实例。

当螺栓承受轴向工作载荷 F (N)时，其强度条件为(15-6)（15-7）或——螺纹小径，mm；式中： d1[σ]——松连接螺栓的许用拉应力，Mpa。

见表15.6。

图15.32.受拉紧螺栓连接的强度计算根所受拉力不同，紧螺栓连接可分为只受预紧力、受预紧力和静工作拉力及受预紧力和变工作拉力三。

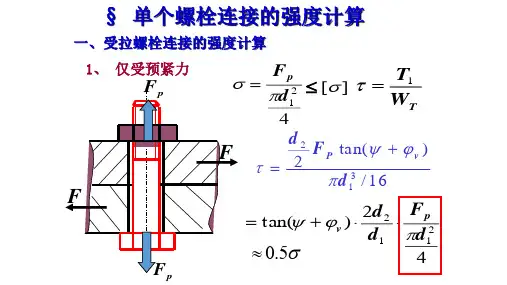

①只受预紧力的紧螺栓连接右图为靠摩擦传递横向力F 的受拉螺栓连接，拧紧螺母后，这时栓杆除受预紧力F`引起的拉应力σ=4 F` /π2 d1外，还受到螺纹力矩T1引起的扭转切应力：对于螺栓故螺栓或式②受预紧力和工作载荷的紧螺栓连接。

图15.5所示压力容器螺栓连接是受预紧力和轴向工作载荷的典型实例。

这种连接拧紧后螺栓受预紧力F`，工作时还受到。

钢结构连接计算公式总汇1：钢结构连接计算公式总汇本旨在提供钢结构连接计算公式的总汇，以便工程师在进行钢结构计算设计时能够准确、高效地进行连接设计。

以下是各类常用的钢结构连接计算公式详细细化。

1. 强度计算公式1.1 焊缝强度计算公式在焊缝连接设计中，可以使用以下强度计算公式：σ = k1 × k2 × k3 × α × A其中，σ为焊缝的强度；k1为材料强度的修正系数；k2为焊缝形状的修正系数；k3为焊缝质量的修正系数；α为焊缝强度的系数；A为焊缝的有效截面积。

1.2 螺栓强度计算公式在螺栓连接设计中，可以使用以下强度计算公式：σ = k1 × k2 × α × A其中，σ为螺栓的强度；k1为材料强度的修正系数；k2为螺栓形状的修正系数；α为螺栓强度的系数；A为螺栓的有效截面积。

2. 刚度计算公式2.1 焊缝刚度计算公式焊缝连接的刚度计算可以使用以下公式：k = k1 × k2 × k3 × α × E × I / L 其中，k为焊缝的刚度；k1为材料刚度的修正系数；k2为焊缝形状的修正系数；k3为焊缝质量的修正系数；α为焊缝刚度的系数；E为材料的弹性模量；I为焊缝截面惯性矩；L为焊缝的长度。

2.2 螺栓刚度计算公式螺栓连接的刚度计算可以使用以下公式：k = k1 × k2 × α × E × A / L其中，k为螺栓的刚度；k1为材料刚度的修正系数；k2为螺栓形状的修正系数；α为螺栓刚度的系数；E为材料的弹性模量；A为螺栓的截面积；L为螺栓的长度。

附件：1. 强度计算公式表格2. 刚度计算公式表格法律名词及注释：1. 材料强度的修正系数：根据不同材料的特性，经过实验和理论分析得出的修正系数，用于修正材料在实际工程中的强度。

2. 焊缝形状的修正系数：根据焊缝的形状特征，经过实验和理论分析得出的修正系数，用于修正焊缝在实际工程中的强度。

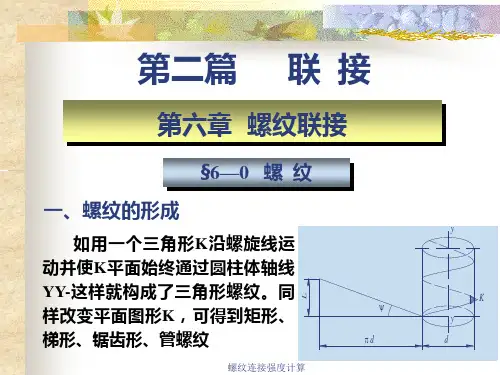

螺纹连接练习第一节螺纹基础知识1、标记为螺栓GB5782-86 M16× 80 的六角头螺栓的螺纹是形，牙形角等于60 度，线数等于 1 ，16 代表公称直径80 代表螺栓长度。

2、双头螺柱的两被联接件之一是螺纹孔，另一是光孔3、采用螺纹联接时，若被联接件之一厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用 B 。

A 、螺栓联接B 、双头螺柱联接C 、螺钉联接4、螺纹副在摩擦系数一定时，螺纹的牙型角越大，则D。

A、当量摩擦系数越小，自锁性能越好B、当量摩擦系数越小，自锁性能越差C、当量摩擦系数越大，自锁性能越差D、当量摩擦系数越大，自锁性能越好5、螺纹的公称直径是指螺纹的大径，螺纹的升角是指螺纹中径处的升角。

螺旋的自锁条件为< v ，拧紧螺母时效率公式tantan( v)6、三角形螺纹主要用于连接，而矩形、梯形和锯齿形螺纹主要用于传动。

1)普通螺栓连接1) 螺栓安装方向不对，装不进去，应掉过头来安装；2) 普通螺栓连接的被联接件孔要大于螺栓大径，而下部被连接件孔与螺栓杆间无间隙；3) 被连接件表面没加工，应做出沉头座并刮平，以保证螺栓头及螺母支承面平整且垂直于螺栓轴线，避免拧紧螺母时螺栓产生附加弯曲应力；4) 一般连接；不应采用扁螺母；5) 弹簧垫圈尺寸不对，缺口方向也不对；6) 螺栓长度不标准，应取标准长z=60 mm；7) 螺栓中螺纹部分长度短了，应取长30 mm。

(2) 螺钉连接主要错误有：1) 采用螺钉连接时，被连接件之一应有大于螺栓大径的光孔，而另一被连接件上应有与螺钉相旋合的螺纹孔。

而图中上边被连接件没有做成大于螺栓大径的光孔，下边被连接件的螺纹孔又过大，与螺钉尺寸不符，而且螺纹画法不对，小径不应为细实线；2) 若上边被连接件是铸件，则缺少沉头座孔，表面也没有加工。

(3) 双头螺柱连接主要错误有：双头螺柱的光杆部分不能拧进被连接件的螺纹孔内，M12不能标注在光杆部分；锥孔角度应为120。

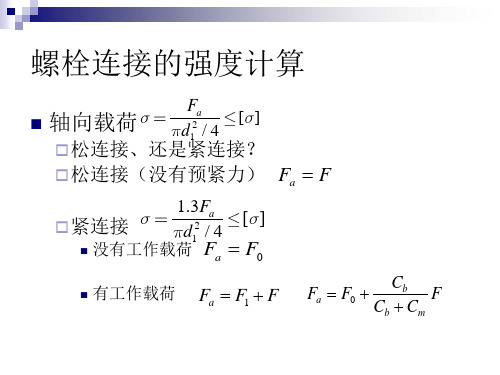

螺栓连接的强度计算【一】能力目标1.掌握单个螺栓连接的强度计算2.螺栓组连接的设计【二】知识目标2.掌握单个螺栓连接的受力分析3.螺栓组连接的受力分析和结构设计【三】教学的重点与难点重点：掌握单个螺栓连接的强度计算。

难点：螺栓组连接的受力分析和结构设计。

【四】教学方法与手段多媒体教学，联系工程实例。

【五】教学任务及内容一、单个螺栓连接的强度计算（一）受拉螺栓连接1、松螺栓连接特点：只能用普通螺栓，有间隙，外载沿螺栓轴线，螺栓杆受P拉伸作用。

螺栓工作载荷为：F=PP——轴向外载σ＝ F/A=4F/Πd14≤〔σ〕2、紧螺栓连接（1）只受预紧力的紧螺栓连接螺栓螺纹部分处于拉伸与扭转复合应力状态危险截面上的拉伸应力σ＝F0/A危险截面上的扭转剪应力τ＝16T1/Πd13根据第四强度理论，当量应力σ＝1.3σ≤〔σ〕（2）受横向载荷的紧螺栓联接（3）承受轴向静载荷的紧螺栓连接（二）受剪螺栓连接σp ≤〔σp 〕 τ≤〔τ〕二、螺栓组联接的设计与受力分析总设计思路：螺栓组结构设计（布局、数目）→螺栓组受力分析（载荷类型、状态、形式）→求单个螺栓的最大工作载荷（判断那个最大）→按最大载荷的单个螺栓设计（求d 1—标准）→全组采用同样尺寸螺栓（互换目的）（一）螺栓组的结构设计1．从加工看，联接接合面的几何形状尽量简单，从而保证联接接合面受力比较均匀。

2．受力矩作用的螺栓组，布置螺栓应尽量远离对称轴，同一圆周上螺栓的数目，应采用4、6、8等偶数，以便于在圆周上钻孔时的分度和画线。

3．应使螺栓受力合理，对于普通螺栓在同时承受轴向载荷和较大横向载荷时，应采用销、套筒、键等抗剪零件来承受横向载荷，以减小螺栓预紧力及其结构尺寸。

4．螺栓的排列应有合理的间距、边距。

布置螺栓时，各螺栓轴线间以及螺栓轴线和机体壁间的最小距离，应根据扳手所需活动空间的大小来决定。

扳手空间的尺寸可查阅有关标准。

（二）螺栓组联接的受力分析前提（假设）：①被联接件不变形、为刚性，只有地基变形。
