爱立信基站主设备介绍

关于爱立信G网RBS2202基站设备的简介及一些告警处理办法1．设备简介以下为爱立信基站设备RBS2202的外观图：PSU：电源供给模块，以湖北联通为例，机柜有四路-48V转24V并行电源供给模块（最大配臵）ECU：电能控制模块，该模块控制所有模块供电，例如：所有散热风扇供电控制，ECU根据温度决定风扇是否启动。

DXU：分配交换单元，实际为基站主控单元，两M接口。

Base frame：底座CDU：合路及分离模块，提供全双工的信号合路，信号分离TRU：收发信模块，射频的调制和解调模块IDM/fans：内部分配模块/及散热风扇，机柜的加电空开面板2．基本配臵湖北联通定购的基站按CDU类型分为CDU_A和CDU_C+两种，基本站型除一些特例外基本为CDU_A型2＋2＋2，CDU_C+型2＋2+2以及CDU_C+型4＋4＋4这三种。

以下为这三种配臵的CDU内部结构图（1）CDU_A型2＋2＋2一块CDU_A型包涵两种共四个功能块，两个双工器（Duplexer），两个接收信号分离放大电路（RXDA），TRU1的发射信号经双工器，直接去天线A。

天线A接受到的RXA信号经RXDA后分离成两路一路去TRU1的RXA接口，另一路去TRU2的RXA接口。

同理天线B。

（2）CDU_C+型2＋2+2CDU_C+型包涵一个合路器，一个双工器，两个放大器，一个四路均分器一个两路均分器。

可以看到TRU1和TRU2的TX1和TX2发射信号经合路器合并成一路发射信号去了双工器，再去天线A。

同时天线A的RXA经双工器再由一放大器到四路均分器为TRU1和TRU2提供RXA信号，而天线B只提供一路RXB信号，经放大器到HLoutB接口，再通过CDU一根外部连线到HLin接口，最终到达两路均分器。

为TRU1和TRU2提供RXB信号。

（3）CDU_C+型4＋4＋4（两机柜三小区）这是一个用于城区话务忙的一个配臵，其一个小区最多支持四个TRU。

设备故障处理手册1、设备简介目前我公司使用的爱立信基站产品属于RBS2000（Radio Base Station) 系列。

从基站类型上分，RBS2000系列基站分宏蜂窝、微蜂窝、射频拉远基站三大类型；而从不同的频段分，则有GSM 900，DCS 1800和PCS1900等三种系列。

1.1、主要设备类型介绍宏蜂窝基站：RBS2202、RBS2207、RBS2206微蜂窝基站：RBS2302、RBS2309、RBS2308射频拉远基站：RBS2111、RBS21011.1.1、RBS2202介绍RBS2202设备是爱立信早期基站设备，广泛应用于容量站和覆盖站。

RBS2202单机架最大配置为6个载波，单小区最大配置为12个载波，2个机架分主辅架连接。

常用载波槽位配置有2+2+2，4+4+4，6+6+6，12+12+12。

插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：226kg●工作环境温度：+5℃—+40℃●最大功耗2400W●每个机柜最多能放6块载频。

●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS1800M的BTS。

1.1.2、RBS2207介绍RBS2207设备适用DTRU，集成度较高，机架高度只有2206的一半，所占空间较小，但是每机架只有3个槽位，容量小，适用于郊区覆盖。

常用配置有2+2+2、4+2。

插图（设备图示）1.1.3、RBS2206介绍RBS2206设备适用DTRU，集成度较高，配置方式灵活，广泛应用于容量站和覆盖站。

每个机架有6个槽位，最大配置为12个载波。

常用槽位配置有4+4+4，6+6，8+4，12+12+12。

插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：230kg●工作环境温度：+5℃—+40℃●最大功耗4800W●每个机柜最多能放6块载频（dTRU）。

●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS1800M的BTS。

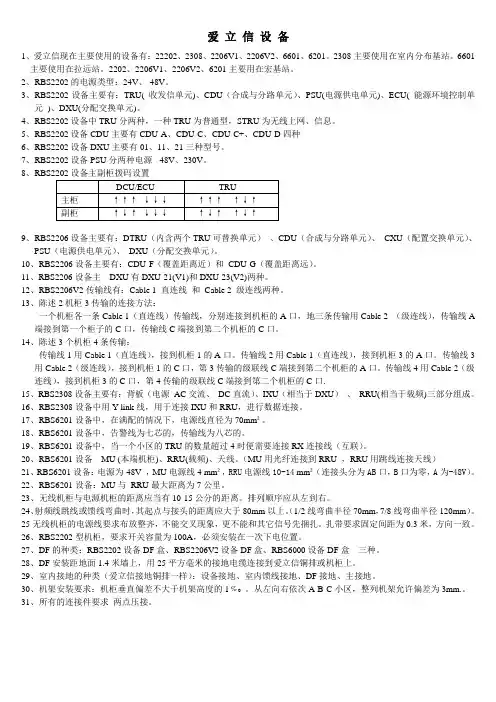

爱立信设备1、爱立信现在主要使用的设备有：22202、2308、2206V1、2206V2、6601、6201。

2308主要使用在室内分布基站。

6601主要使用在拉远站。

2202、2206V1、2206V2、6201主要用在宏基站。

2、RBS2202的电源类型：24V、-48V。

3、RBS2202设备主要有：TRU( 收发信单元)、CDU（合成与分路单元）、PSU(电源供电单元)、ECU( 能源环境控制单元)、DXU(分配交换单元)。

4、RBS2202设备中TRU分两种，一种TRU为普通型，STRU为无线上网、信息。

5、RBS2202设备CDU主要有CDU-A、CDU-C、CDU-C+、CDU-D四种6、RBS2202设备DXU主要有01、11、21三种型号。

7、RBS2202设备PSU分两种电源-48V、230V。

8、RBS2202设备主副柜拨码设置9、RBS2206设备主要有：DTRU（内含两个TRU可替换单元）、CDU（合成与分路单元）、CXU（配置交换单元）、PSU（电源供电单元）、DXU（分配交换单元）。

10、RBS2206设备主要有：CDU-F（覆盖距离近）和CDU-G（覆盖距离远）。

11、RBS2206设备主DXU有DXU-21(V1)和DXU-23(V2)两种。

12、RBS2206V2传输线有：Cable 1 直连线和Cable 2 级连线两种。

13、陈述2机柜3传输的连接方法：一个机柜各一条Cable 1（直连线）传输线，分别连接到机柜的A口，地三条传输用Cable 2 （级连线），传输线A 端接到第一个柜子的C口，传输线C端接到第二个机柜的C口。

14、陈述3个机柜4条传输：传输线1用Cable 1（直连线），接到机柜1的A口。

传输线2用Cable 1（直连线），接到机柜3的A口。

传输线3用Cable 2（级连线），接到机柜1的C口，第3传输的级联线C端接到第二个机柜的A口。

传输线4用Cable 2（级连线），接到机柜3的C口，第4传输的级联线C端接到第二个机柜的C口.15、RBS2308设备主要有：背板（电源AC交流、DC直流）、IXU（相当于DXU）、RRU(相当于载频)三部分组成。

通信主设备基本知识综述(doc 47页)一、爱立信基站设备基本介绍1、RBS2000系列基站设备的具体分类爱立信基站主要类型：RBS2202系列、RBS2206系列、微峰窝系列、室外站系列。

RBS2101~RBS2103系列这种设备属于室外安装类型的设备，这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采用独立供电进行工作，可以防雨水、防霜冻等。

但受外界干扰较大，不利网络的稳定。

在我国GSM运营商几乎不使用该系列的机型。

RBS2202系列这种类型的设备属于室内安装的设备，结构较RBS2100系列的设备简单，没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。

这种系列是我国GSM运营商所采用的主要Ericsson设备类型。

RBS2301、RBS2302、RBS2402、MAXITE系列这种类型的设备属微蜂窝设备，可以在室内和户外安装，可以独立供电使用，体积较小，安装灵活方便。

主要用在街道覆盖、室内覆盖等。

RBS2206系列这种类型的设备属于室内安装的设备。

RBS2206 是一种室内型宏蜂窝基站设备，每个机柜可支撑最多12 个收发信机。

其机柜与RBS2202 占地面积相同，略高，由于采用新型两倍容量的收发信机和合路器，机柜的载波容量也是RBS2202 的两倍。

其“双收发信机”—dTRU—与目前的单个TRU 体积相同，却在一个单元里包含有两个收发信机2、RBS2000系列基站组成：下图是RBS2000在网络中的位置及结构：●移动台（MS）：移动用户使用的便携终端。

由收发信机、天线、人机介面、电池等构成；●基站（BS）：基站收发信机、控制设备、天馈系统等组成，提供MS与BSC●基站控制器（BSC）：为MSC接口，管理BS。

●移动交换中心（MSC）：网络的核心，提供交换、网络控制与管理、互连接口等功能。

基站管理控制关系简化图：（1）主要硬件组成RBS2202机柜外型：RBS2206机柜图：BSCDXU TRUTRUA-BISLOCAL--BUSRBS2000●DXU (Distribution switch Unit)分配交换单元。

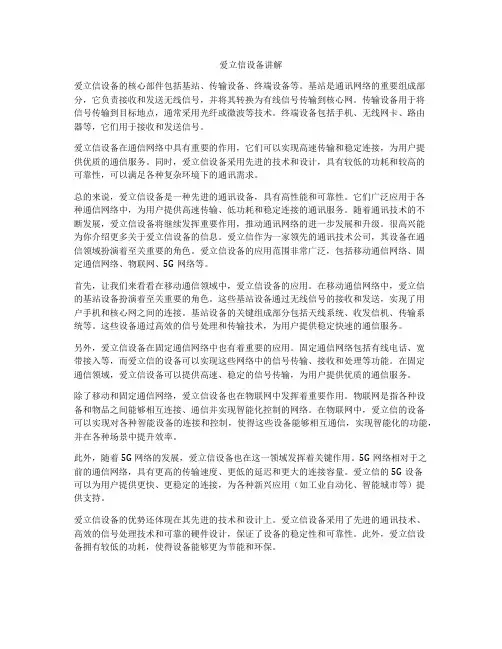

爱立信设备讲解爱立信设备的核心部件包括基站、传输设备、终端设备等。

基站是通讯网络的重要组成部分，它负责接收和发送无线信号，并将其转换为有线信号传输到核心网。

传输设备用于将信号传输到目标地点，通常采用光纤或微波等技术。

终端设备包括手机、无线网卡、路由器等，它们用于接收和发送信号。

爱立信设备在通信网络中具有重要的作用，它们可以实现高速传输和稳定连接，为用户提供优质的通信服务。

同时，爱立信设备采用先进的技术和设计，具有较低的功耗和较高的可靠性，可以满足各种复杂环境下的通讯需求。

总的来说，爱立信设备是一种先进的通讯设备，具有高性能和可靠性。

它们广泛应用于各种通信网络中，为用户提供高速传输、低功耗和稳定连接的通讯服务。

随着通讯技术的不断发展，爱立信设备将继续发挥重要作用，推动通讯网络的进一步发展和升级。

很高兴能为你介绍更多关于爱立信设备的信息。

爱立信作为一家领先的通讯技术公司，其设备在通信领域扮演着至关重要的角色。

爱立信设备的应用范围非常广泛，包括移动通信网络、固定通信网络、物联网、5G网络等。

首先，让我们来看看在移动通信领域中，爱立信设备的应用。

在移动通信网络中，爱立信的基站设备扮演着至关重要的角色。

这些基站设备通过无线信号的接收和发送，实现了用户手机和核心网之间的连接。

基站设备的关键组成部分包括天线系统、收发信机、传输系统等。

这些设备通过高效的信号处理和传输技术，为用户提供稳定快速的通信服务。

另外，爱立信设备在固定通信网络中也有着重要的应用。

固定通信网络包括有线电话、宽带接入等，而爱立信的设备可以实现这些网络中的信号传输、接收和处理等功能。

在固定通信领域，爱立信设备可以提供高速、稳定的信号传输，为用户提供优质的通信服务。

除了移动和固定通信网络，爱立信设备也在物联网中发挥着重要作用。

物联网是指各种设备和物品之间能够相互连接、通信并实现智能化控制的网络。

在物联网中，爱立信的设备可以实现对各种智能设备的连接和控制，使得这些设备能够相互通信，实现智能化的功能，并在各种场景中提升效率。

一、爱立信基站设备基本介绍1、RBS2000系列基站设备的具体分类爱立信基站主要类型：RBS2202系列、RBS2206系列、微峰窝系列、室外站系列。

RBS2101~RBS2103系列这种设备属于室外安装类型的设备，这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采用独立供电进行工作，可以防雨水、防霜冻等，是户外设备的最好选择。

但受外界干扰较大，不利网络的稳定。

在我国的GSM运营商所采用的机型中几乎不使用该系列的机型。

RBS2202系列这种类型的设备属于室内安装的设备，结构较RBS2100系列的设备简单，没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。

这种系列是我国GSM运营商所采用的主要Ericsson设备类型。

系列RBS2301、RBS2302、RBS2402、MAXITE系列这种类型的设备属微蜂窝设备，可以在室内和户外安装，可以独立供电使用，体积较小，安装灵活方便。

主要用在街道覆盖、室内覆盖等。

RBS2206系列这种类型的设备属于室内安装的设备。

RBS2206 是一种室内型宏蜂窝基站设备，每个机柜可支撑最 多12 个收发信机。

其机柜与RBS2202 占地面积相同，略高，由于采用新型两倍容量的收发信机和合路器，机柜的载波容量也是RBS2202 的两倍。

其“双收发信机”—dTRU—与目前的单个TRU 体积相同，却在一个单元里包含有两个收发信机下图是RBS2000在网络中的位置及结构：移动台（MS ）：移动用户使用的便携终端。

由收发信机、天线、人机介面、电池等构成；基站（BS ）：基站收发信机、控制设备、天馈系统等组成，提供MS 与BS 间的无线信道； BSC移动交换中心（MSC ）：网络的核心，提供交换、网络控制与管理、互连接口等功能。

基站管理控制关系简化图：2、RBS2000系列基站组成系列基站组成：：（1）主要硬件组成L O C A L --B U SRBS2202机柜外型：RBS2206机柜图：DXU (Distribution switch Unit)分配交换单元。

C) - 48 VDCD) + 48 VDC1.From where to where Y-link is connected?DA)CDU-G to CDU-FB)CDU to CXUC)CDU to dTRUD)DXU front to dTRU backplane2.The dTRU performs which of the following?DA) Signal Modulation/Demodulation and Amplification.B) Burst formatting, ciphering, interleaving & speech coding.C) Cross connect timeslot information.D) Both A and B.3.What is the meaning of multidrop ? BA) A quick way of decreasing the temperature inside the cabinet.B) Casacading of PCM-links between RBS’s.C) A quick way of decreasing the outputpower of the TRU’s.D) All calls are dropped when you push the reset button on one of the TRU’s.4.The PSUs are responsible for_______________.CA) Controlling the usage of the backup batteriesB) Receiving the input AC main supply and distributing it throughout the cabinetC) Transforming and rectifying input ACpower and providing dc input supply to the IDMD) Supervising power management and controlling the charging of the backup batteries5.What is the idea of using a combiner?BA)Up to four sites can share one PCM linkB)Several TRXs can share one antenna systemC)The mobile can listen to two base stations at the same timeD)Only one base station is needed per siteE)Sending and transmitting can be performed from the same antenna6.The TRU handles how many timeslots per carrier?AA)8B) 3C)32D)167.天线增益是如何获得的?BA)在天线系统中使用功率放大器B)使天线的辐射变得更集中C)使用高效率的天馈线D)使用低驻波比的设备8.It is possible to have mixed CDU’s in the cabinet. Which combinations are allowed?DA) CDU type A and CDU type C+B) CDU type A and CDU type CC) CDU type A and CDU type DD) Both A and B9.Which unit enables connection of multiple transmitters to the same antenna?AA) Combining and Distribution Unit (CDU)B) Power Supply Unit (PSU)C) Transceiver Unit (TRU)D) Distribution Switch Unit (DXU)10.The ACCU performs which of the following?BA) Supplies DC power to the batteries.B) Provides circuit breaker protection for the PSU’sC) Distributes power to the IDM’sD) Provides circuit breaker protection forall Main RU’s in the cabinet11.Which type of CDU is a narrowband combiner?DA) CDU-AB) CDU-CC) CDU-C+D) CDU-D12.Which of the following can the OMT perform?DA) Read the cabinets Installation DatabaseB) Reconfigure the cabinets Installation DatabaseC) Display faults in the RBSD) All of the above13.The PSUs are responsible for __________________CA) controlling the usage of the backup batteriesB) receiving the input AC main supply anddistributing it throughout the cabinet C) transforming and rectifying input AC power and distributing itD) supervising power management and controlling the charging of the backup batteries14.During normal network operation the Base Station Timing ______________ and sent to other RBS units.BA) is generated in the ECU’s Central Timing UnitB) is synchronized in the DXU using T1 frame sync, or generated from TS 0 (E1).C) is generated in the #1 TRUD) is received via the Air interface1.RBS2000站温度过高超过门限值时，则EXTERNAL ALARM 灯会亮。

爱立信2G基站介绍目录1.………………………………………………………………………………………简介2.………………………………………………………………………………………硬件介绍3.………………………………………………………………………………………OMT介绍4.………………………………………………………………………………………常见故障1.【简介】对于2G基站相信大家都已经非常熟悉了，在这里就做一个简单的介绍，目前我们常用的2G基站就下面几种：RBS2202,RBS2206,RBS2216,RBS2116,RBS2111，RBS2308,RBS2309,后面三种一般做室内分布用，RBS2111也经常作为室外无机房基站使用我们先介绍一下基站的基本布局及工作方式：传输的接入方式：2硬件介绍在爱立信RBS2000型基站常用的有RBS2202，RBS2216和RBS2111 RBS2000系统基本构成BSCDXU TRUTRU A-BISLOCAL--BUSRBS20002.1 RBS2202RBS2202机柜如上图内部供电示意图2.1.1.RBS2000功能2.1.2 总线系统本地总线 Local bus提供DXU、TRU和ECU单元的内部通信连接时间总路线定时总路线从DXU单元至TRU单元间传送无线空间的时钟信息。

X总线 X总线在各个TRU单元间以一个时隙为基础传送话音/数据信息。

它用于基带跳频。

CDU总线 CDU总线连接CDU单元至各个TRU单元，帮助实现O&M功能。

该总线在CDU单元和TRU单元之间传送告警和RU单元的特殊信息。

两个TRU并接至一个CDU，加上Y Cable时扩展至两个CDU。

CDU-C+时一定要按要求加Y-cable 电源通信环路电源通信环路在ECU单元、各个PSU单元和各个BFU单元之间传送控制和管理信息。

2.1.3 TRU的特点：将TRUD、RRX、RTX三位一体化。

1、爱立信基站主设备介绍硬件故障软件故障动力故障传输故障更换载频时，注意戴上防静电环，防止静电危害人体健康人体上的静电影响载频板子载频驻波比告警出现的原因有：(1)、载频连线CS-03等连接线；(2)、载频；(3)、耦合器与合路器；(4)、天馈系统引起扩容后基站无法正常工作的原因：(1) 扩容载频坏；(2) 扩容载频槽位坏；(3) BTS背板坏；(4) BTS背板连接排线坏影响小区覆盖大小的要紧因素有基站天线高度、天线下倾角、天线特性、基站发射功率、接收机灵敏度等在更换BCCH载频时不需要关闭TEL （错）1.RBS2206基站中，有4个G.703接口。
