爱立信3G基站培训(RBS3202)

爱立信3G基站培训(RBS3202)

广东南方通信建设股份有限公司
爱立信3G基站培训
RNC
RNC（ Radio Network Controller ，无线网络控制器）， 用于控制UTRAN的无线资源。它通过Iu接口与电路域 （MSC） 和分组域（SGSN） 以及广播域（BC） 相连， 在移动台和UTRAN之间的无线资源控制（RRC） 协议在 此终止。它在逻辑上对应GSM网络中的基站控制器BSC。
UMTS系统接口
广东南方通信建设股份有限公司
爱立信3G基站培训
系统各接口功能：
1.Uu接口
Uu接口是WCDMA的无线接口，UE通过Uu接口接入到UMTS系统的固定网络部 分，可以说Uu接口是UMTS系统中最重要的开放接口。
2. Iu接口
Iu接口是连接UTRAN和CN的接口，类似于GSM系统的A接口和Gb接口。Iu接口 是一个开放的标准接口，这也使通过Iu接口相连接的UTRAN与CN可以分别由不 同的设备制造商提供。
基带框(Baseband subrack) :主要处理到UE的专用和公用信道。它由 RNC、 主处理器群和异步传输模式的ATM网组成。 基带框(Baseband subrack)常以下面部分组成:
Baseband Interface (BBIF) Board Exchange Terminal (ET) Board General Purpose Processor Board (GPB) Random Access Receiver (RAX) Board Switch Core Board (SCB) Timing Unit Board (TUB) Transmitter (TX) Board Dummy Board
(3) SGSN SGSN的主要功能是提供PS域的路由转发、移动性管理、会话管理、鉴权和加密等 功能。

爱立信系统新员工培训教材(下)

爱立信系统新员工培训教材(下)

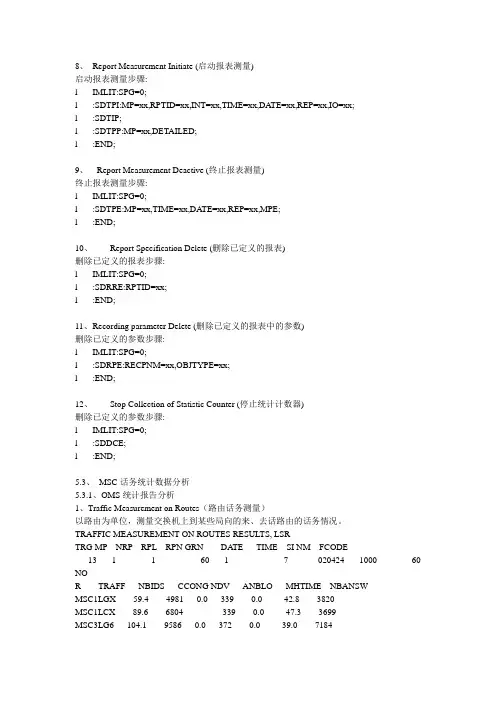

8、Report Measurement Initiate (启动报表测量)启动报表测量步骤:l IMLIT:SPG=0;l :SDTPI:MP=xx,RPTID=xx,INT=xx,TIME=xx,DATE=xx,REP=xx,IO=xx;l :SDTIP;l :SDTPP:MP=xx,DETAILED;l :END;9、Report Measurement Deactive (终止报表测量)终止报表测量步骤:l IMLIT:SPG=0;l :SDTPE:MP=xx,TIME=xx,DA TE=xx,REP=xx,MPE;l :END;10、Report Specification Delete (删除已定义的报表)删除已定义的报表步骤:l IMLIT:SPG=0;l :SDRRE:RPTID=xx;l :END;11、R ecording parameter Delete (删除已定义的报表中的参数)删除已定义的参数步骤:l IMLIT:SPG=0;l :SDRPE:RECPNM=xx,OBJTYPE=xx;l :END;12、Stop Collection of Statistic Counter (停止统计计数器)删除已定义的参数步骤:l IMLIT:SPG=0;l :SDDCE;l :END;5.3、MSC话务统计数据分析5.3.1、OMS统计报告分析1、Traffic Measurement on Routes（路由话务测量）以路由为单位，测量交换机上到某些局向的来、去话路由的话务情况。

TRAFFIC MEASUREMENT ON ROUTES RESULTS, LSRTRG MP NRP RPL RPN GRN DATE TIME SI NM FCODE13 1 1 60 1 7 020424 1000 60 NOR TRAFF NBIDS CCONG NDV ANBLO MHTIME NBANSWMSC1LGX 59.4 4981 0.0 339 0.0 42.8 3820MSC1LCX 89.6 6804 339 0.0 47.3 3699MSC3LG6 104.1 9586 0.0 372 0.0 39.0 7184MSC3LC6 81.0 7989 372 0.0 36.5 7050MSC4LG5 77.6 5927 0.0 217 0.0 47.1 3638MSC4LC5 24.8 1783 217 0.0 49.9 1328END*从路由话务测量报告中，主要观察路由上的话务是否有拥塞，以及话务接续情况是否正常。

爱立信基站的学习 (2)

爱立信基站的学习 (2)
TRU称之为收发信机控制器，执行对TG（所有载波设备的控制）的控制。这一条控制链采用的协议是LAPD协议，简称LAPD链。
BTS是基站收发台英文缩写。
移动通信系统主要由移动台、基站子系统和网络子系统组成。基站收发台（BTS）和基站控制器（Base Station
Controller）构成了基站子系统。一个完整的BTS包括无线发射/接收设备、天线和所有无线接口特有的信号处理部分。BTS可看作一个无线调制解调器，负责移动信号的接收和发送处理。一般情况下在某个区域内，多个子基站和收发台相互组成一个蜂窝状的网络，通过控制收发台与收发台之间的信号相互传送和接收，来达到移动通信信号的传送。
2．在GSM系统中基站所处的位置
在原来的模拟蜂窝系统中是没有BSC的，在GSM系统中才采用BSC的。原因有两种：
（1） 无线网络的智能化要求，基站的数量增多，从系统功能的提供和经济角度考虑，尽量简化基站功能和结构，降低成本，将无线方面的功能控制和管理集中起来提供。其目的：使MSC专门处理于移动通信有关的电话交换功能，不介入无线处理部分。BSC于MSC的责任和接口都清楚。
4、外部告警的连接，所有机架外的告警信号接口。
5、本地总线控制。
6、物理接口G.703，处理物理层与链路层。
7、OMT接口，提供用于外接终端的RS232串口
8、处理A-BIS链路资源，如安装软件先存贮于刷新存贮器后向DRAM下载。
9、信令链的解压与压缩(CONCENTRATES)，及依TEI来分配DXU信令与TRU信令。
（6） FAIL：MO是暂时的非操作状态
4．基站的功率合成设备COMB
COMB是在基站上的使几部发信机能连接到同一天线的功率合成设备，它能使每部发信机的RF能量送至天线而不会对其它的连接到同一天线的发信机产生串扰 ，有两种类型的功率合成器：

爱立信基站基础知识共55页

爱立信基站基础知识共55页
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
爱立信基站基础知识4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔

3G业务培训材料(自学版)

3G业务培训材料(自学版)

六、3G渠道和终端
移动通信发展简史
第一代 80年代 第二代 90年代 模拟技术 数字技术 第三代 IMT2000 宽带技术 Super 3G 更高的速率 第四代 LTE 移动宽带
AMPS TACS
TDMA IS-136
需求 驱动
GPRS
需求 驱动
UMTS WCDMA
TDSCDMA CDMA2000 1X WiMAX
一般
一般 较强 3.1Mbps(Rev A) 一般 较强 一般
较强
较强 较强 14.4Mbps 较晚 较强 较强
2G现有用户群
2G3G网络互操作
很多
一般
一般
较强
较多
较强
WCDMA特点与优势：宽、广、优、廉
8
无线技术演进概况
100K～5Mbps 5M～40Mbps 40M～100Mbps

2001－2006
2007－2009
2010－2015
无线接口技术上的趋 同式发展导致了最终 占据宽带无线接入市 场的标准不是由技术 提子本身决定的，而 是由技术成熟度和市 场规模决定的。

WCDMA/HSPA拥有 全球最广泛的基础网 络、全球最多的移动 用户和最完善的产业 链，必将主导未来的 宽带无线通信市场。
9
移动通信的关键技术—多址技术
12
移动通信的关键技术—双工技术
13
移动通信的关键技术—双工技术
频分双工FDD的优势
14
移动通信的关键技术—天线技术
天线是将传输中的电磁能转化为自由空间的电磁波或将空间电磁波转 化成传输中的电磁能的设备。
天线增益是指天线将发射功率往某一指定方向集中辐射的能力。
15

爱立信3G基站培训

爱立信3G基站培训
广东南方通信建设股份有限公司
爱立信3G基站培训
UTRAN的基本结构
广东南方通信建设股份有限公司
爱立信3G基站培训
UTRAN包含一个或几个无线网络子系统(RNS)， 一个RNS 由一个无线网络控制器（RNC） 和一个或多个基站（Node B） 组成。 RNC与CN之间的接口是Iu接口，Node B和RNC通过Iub接 口连接。在UTRAN内部，无线网络控制器RNC 之间通过 Iur互联，Iur可以通过RNC之间的直接物理连接或通过传输 网连接。RNC用来分配和控制与之相连或相关的Node B的 无线资源，Node B则完成Iub接口和Uu接口之间的数据流 的转换，同时也参与一部分无线资源管理。
UMTS系统接口
广东南方通信建设股份有限公司
爱立信3G基站培训
系统各接口功能：
1.Uu接口
Uu接口是WCDMA的无线接口，UE通过Uu接口接入到UMTS系统的固定网络部 分，可以说Uu接口是UMTS系统中最重要的开放接口。
2. Iu接口
Iu接口是连接UTRAN和CN的接口，类似于GSM系统的A接口和Gb接口。Iu接口 是一个开放的标准接口，这也使通过Iu接口相连接的UTRAN与CN可以分别由不 同的设备制造商提供。
RBS3202硬件结构: 主要由三部分组成: 基带框(Baseband subrack) 射频框(RF subrack) 多载波功放框(MCPA subrack)
广东南方通信建设股份有限公司
爱立信3G基站培训
基带框(Baseband subrack) :
广东南方通信建设股份有限公司
爱立信3G基站培训
广东南方通信建设股份有限公司
爱立信3G基站培训
CN Core Network

【2019年整理】爱立信基站设备培训

【2019年整理】爱立信基站设备培训

› No maintenance mode （非维护模式）: 当DU在完全维护模 式时，再次按住维护按钮（少于7秒），将进入非维护模式， 即远端模式。
12/22109 - FGB101558 Uen Rev B
Commercial in confidence
2009-10-23
4.1 室内宏站RBS6201 RUS
物理尺寸： 高x宽x深：350x62x280mm 重量： <7.5kg 容量： 4载波
12/22109 - FGB101558 Uen Rev B
Commercial in confidence
2009-10-23
RUS接口
12/22109 - FGB101558 Uen Rev B
Commercial in confidence
爱立信基站设备培训资料
江苏移动通信有限责任公司
RBS 6000产品介绍
主要内容
› 一、RBS6000产生的背景 › 二、RBS6000的特点 › 三、RBS6000在现网的应用 › 四、RBS6000的开站流程 › 五、值得注意的事项
12/22109 - FGB101558 Uen Rev B
Commercial in confidence
SHU 02 01接口配置
12/22109 - FGB101558 Uen Rev B
Commercial in confidence
2009-10-23
3.8 室内宏站RBS6201 SCU
Support Control Unit 控制和监测风扇的速度 最大支持4个风扇 支持2个PFU的告警连接 SAU的告警和电源接口
12/22109 - FGB101558 Uen Rev B

爱立信BSC操作与维护培训

爱立信BSC操作与维护培训
爱立信BSC操作与维护 培训
2020/11/21
爱立信BSC操作与维护培训
第一部分 开站数据流程
1、 数据准备 基站开通之前，首先要与基站安装调测人员沟通，了解 基站实际的硬件配置情况，主要是以下两方面：
（1） 基站的经纬度及方位角，用于制作电子地图，便于检验 CDD中邻区的合理性； （2） 基站实际安装规模，软件IDB配置，传输配置情况，用于
当采用SDCCH/8时PAGING SUBCHANNEL=（9-AGBLK）MFRMS 当采用SDCCH/4时PAGING SUBCHANNEL=（3-AGBLK）MFRMS MFRMS：MS测定空闲模式下行信令错误，决定小区重选，并且监视BCCH并与 AGBLK一起决定PAGING SUBCHANNEL 的个数 FNOFFSET：帧号补偿值，保证同一基站所有小区在不同一时间发送BCCH，减 少MS对BSIC的解码时间。
邻区数据制作之前，首先要将新站的经纬度、方位角导 入ANT FOR GSM 2000，检查CDD文件中NCELL表、 MBCCHNO表的合理性，一般来说移动局所给的CDD中会有 NCELL，但是没有MBCCHNO，我们需要通过指令RLDEP： CELL=XXX来查找，并反复检查所制作的数据，以确保 NCELL和MBCCHNO与交换机现行的数据一致；NCELL关
注释: QLIMUL:用于切换的上行质量门限值,越高表示越差,质量测量值高于此值,必须考 虑紧
急切换; TALIM: 最大的定时提前值(TA),TA与距离有关,越大表示距离基站越远,质量测量 值高
于此值,必须考虑紧急切换; CELLQ: 表示小区是否适用RPD(TRH)负荷自动控制功能,当RPD负荷太高时,RPD 会自动减
MSRXSDUF=0,BSRXSUFF=150,则采用K算法; MSRXMIN: 表示手机接收时所需的最低信号强度,看小区是否能作为切换可选小 区; MSRXSUFF:表示手机能接收的足够的信号强度,在K-L算法中此值用作参照点,如 果

BSC操作维护培训教程(爱立信)

BSC操作维护培训教程(爱立信)
制作MO数据最好也了解一下各地区各个BSC的的硬件配置 情况，这样有助于我们解决问题。
BSC中与基站有关的模块是TRAU、TRH及ETC等；要 清楚这些模块的工作原理，具体参见MO_DATA文件； 5、数据加载流程 做完上面三部分数据后，就可以把数据LOAD入交换机了； 我们一般是用OSS中的COMMAND HANDLING DEVELOPER 或者WINFIOL来LOAD DT的；数据加载流程如下：
BSC操作维护培训教程(爱立信)
第一部分 开站数据流程
1、 数据准备 基站开通之前，首先要与基站安装调测人员沟通，了解 基站实际的硬件配置情况，主要是以下两方面：
（1） 基站的经纬度及方位角，用于制作电子地图，便于检验 CDD中邻区的合理性； （2） 基站实际安装规模，软件IDB配置，传输配置情况，用于
（1） 一条电路给出之前是处于MBL状态（用DTSTP： DIP=RBLT X，查传输状态），应将它激活； 指令是：DTBLE：DIP=RBLT 0； （2）将传输设备置PRE-POST状态 EXDAI：DEV=RBLT-1&&-31; （3）解闭电路设备 BLODE：DEV=RBLT-1&&-31； 执行完上面三步操作后，这条传输就可以投入使用了；接着
当采用SDCCH/8时PAGING SUBCHANNEL=（9-AGBLK）MFRMS
当采用SDCCH/4时PAGING SUBCHANNEL=（3-AGBLK）MFRMS
MFRMS：MS测定空闲模式下行信令错误，决定小区重选，并且监视BCCH并与 AGBLK一起决定PAGING SUBCHANNEL 的个数
rlcfi:cell= SAGNFG1,，CHGR=0，DCHNO=38&32;！定义小区频率—CDD ，CHGR－信道组号，一般取值为0、1(0----表示正常小区，1----表示子小 区）！ rlccc:cell= SAGNFG1,chgr=0,sdcch=2,cbch=yes,tn=2;！定义SDCCH数目— CDD！ 注释: SDCCH:表示所需的SDCCH/8的数目,此数目不可超过CHGR内的频率数; CBCH: 表示是否启用CBCH传输短消息,CBCH=YES时,表示SDCCH/8中的 第2时隙用作CBCH,

爱立信WCDMA基站客户培训

爱立信WCDMA基站客户培训
▪ LC接头 ▪ 适用于室内和室外环境 ▪ 主远端距离最大15公里
Fibers RRU side
Inlet Collars Main Cable Connectors
MU side
RBS3206硬件布局
E1
E1
E1
RR
RR
E1
E1
AA
AA
E1
E1
E
T
CB
E T B
X B / E
X
BR R R / AAA EX X X
R A X
T X B
T X B
R U I F
B
T TB B B B
U
BB
R U I F
T X B
T X B
R A X B
RRR AAA XXX BBB
XX BB // EE TT
– MU: 5 ºC ～ +50 ºC – RRU: -33 ºC～55 ºC ▪ 传输：E1/J1/T1, STM-1, E3/T3, Ethernet ▪ 支持15 km光纤拉远 ▪ 提供 8 组标准外部告警输出 ▪ 支持墙装或19英寸机柜安装
RBS 3418主要板件
PDU
FAN
E1
E1
E1 E1
RU—射频单元
▪ 放大来自FU的接收信号 ▪ 无线信号的模数转换 ▪ 为FU、ASC/TMA和RET提供直
流电源 ▪ 数字预失真 ▪ 放大发射信号 ▪ 内部温度监控并可发布温度
告警
CBU—基带的控制单元
▪ 装载基站软件 ▪ 内部流量的交换功能 ▪ ATM流量管理 ▪ 支持ATM和TDM传输 ▪ 提供4个E1传输接口， ▪ 通过背板为其它基带板提供电源分配 ▪ 接收并在基站内提供同步时钟

爱立信RBS LTE设备培训 副本

爱立信RBS LTE设备培训 副本
▪ 6个外部告警
▪ 50年MTBF
▪ AC/DC
▪ RRU, DC 25A fuse, S111 DC 63A fuse
多系统共平台融合发展
WCDM AFDD/TDLTE
室内型 射频单元 1800/2100 (FDD LTE/WCDMA)
基带单元 DU (LTE/WCDMA)
或
墙体安装（1.5U）
未加电 正常工作 初始启动 加载数据 数据丢失
未锁闭 锁闭状态 状态变化
SUP包含DUS41单独一个板子连接方法
SUP包含DUS41主辅两个板子连接方法
RRUS 01 B3产品号标签位置
RRUS12B3
FDD-LTE两通道RRU
RRUS12 B3 ▪ 支持GSM, WCDMA & FDD-LTE ▪ UL(MHz):1710-1785 DL(MHz):1805-1880 ▪ WCDMA和LTE最多4载波，GSM最多8载波 ▪ 40 MHz IBW ▪ 支持双模混合配置 ▪ 双发双收，输出功率2 x 60W ▪ 6个外部告警 ▪ 50年MTBF ▪ AC/DC ▪ RRU, DC 25A fuse,功耗570W ▪ 尺寸：W=458, H=418, D=129 ▪ 体积：23 L 重量：23 kg
3
1800
1710 - 1785 / 1805 - 1880
4
AWS
1710 - 1755 / 2110 - 2155
42,B43
5
850
824 - 849 / 869 - 894
北美洲区域
地中海及中欧区域
7 IMT Extension 2500 - 2570 / 2620 - 2690
8
900

爱立信咨询3G核心网建设技术53页PPT

爱立信咨询3G核心网建设技术53页PPT
爱立信咨询3G核心网建设技术
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克

谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(3) SGSN SGSN的主要功能是提供PS域的路由转发、移动性管理、会话管理、鉴权和加密等 功能。
(4) GGSN GGSN类似可寻址WCDMA移动网络中所有用户IP的路由器,需要同外部网络交换路 由信息。 (5) HLR（类似G网)
广东南方通信建设股份有限公司
爱立信3G基站培训
External Networks：
基带框(Baseband subrack) :主要处理到UE的专用和公用信道。它由 RNC、 主处理器群和异步传输模式的ATM网组成。 基带框(Baseband subrack)常以下面部分组成:
Baseband Interface (BBIF) Board Exchange Terminal (ET) Board General Purpose Processor Board (GPB) Random Access Receiver (RAX) Board Switch Core Board (SCB) Timing Unit Board (TUB) Transmitter (TX) Board Dummy Board
广东南方通信建设股份有限公司
爱立信3G基站培训
Node B
Node B是WCDMA系统的基站（即无线收发信机），通过标准的Iub接口和 RNC互连，主要完成Uu接口物理层协议的处理，它的主要功能是扩频调制、信 道编码及解扩、解调、信道解码，还包括基带信号和射频信号的相互转换等功 能。 同时它还完成一些如内环功率控制等的无线资源管理功能，它在逻辑上对 应于GSM网络中基站（BTS）。 Node B 由下列几个逻辑功能模块构成：RF收发放大、射频收发系统TRX 、基 带部分（Base Band） 、传输接口单元、基站控制部分。
广东南方通信建设股份有限公司
爱立信3G基站培训
BBIF:基带接口板作为基带框( BB)和射频框(RFB)的连接板,传送上下行
的业务数据流及时间信今. Number of units: 1 – 2
ET:传输线与SCB板上的ATM交换接口,提供Lub (Interface between
RBS and RNC) 和远端Mub (management interface) 连接. Number of units: 0 - 4 (ET-M1), 0 - 2 (ET-M4), 0 - 1 (ET-MC1)至少需要 一块有一块板, ET-M1能和ET-M4组合. GPB:储存RBS软件的主要部分并在其中执行,GPB板里有一个FLASH磁 盘.板上有两个接口:以太网口及和RBS232串口. Number of units: 1 – 2 RAX Board:译码、专用及随机传送信道、 RAKE receiving、搜索等功 能.RAX板之间是共享数据的,如果有一块RAX板坏了,那么数据将会在剩 下的RAX板中继续LOAD. Number of units: 1 - 9
广东南方通信建设股份有限公司
爱立信3G基站培训
CN Core Network
CN 即核心网络，负责与其他网络的连接和对UE的通信和管理。主要功能实体如下: (1) MSC/VLR MSC/VLR的主要功能是提供CS域的呼叫控制移动性管理鉴权和加密等功能 (2) GMSC GMSC的主要功能是充当移动网和固定网之间的移动关口局，完成PSTN用户呼移动 用户时呼入呼叫的路由功能，承担路由分析网间接续网间结算等重要功能。
RBS3202硬件结构: 主要由三部分组成: 基带框(Baseband subrack) 射频框(RF subrack) 多载波功放框(MCPA subrack)
广东南方通信建设股份有限公司
爱立信3G基站培训
ቤተ መጻሕፍቲ ባይዱ
基带框(Baseband subrack) :
广东南方通信建设股份有限公司
爱立信3G基站培训
UMTS( Universal Mobile Telecommunications System 通用移动通信系统) 是采用WCDMA空中接口技术的第三代移动通信系统，通常也把UMTS系统 称为WCDMA通信系统。UMTS系统采用了与第二代移动通信系统类似的结 构，包括无线接入网络（Radio Access Network RAN ）和核心网络（Core Network CN ）。其中无线接入网络处理所有与无线有关的功能，而CN处理 UMTS系统内所有的话音呼叫和数据连接，并实现与外部网络的交换和路由 功能。CN从逻辑上分为电路交换域（Circuit Switched Domain, CS） 和分组 交换域（Packet Switched Domain, PS）。 UTRAN CN与用户设备User Equipment UE 一起构成了整个UMTS系统其系 统结构。
广东南方通信建设股份有限公司
爱立信3G基站培训
3G基站系统结构和原理(3202)
广东南方通信建设股份有限公司
爱立信3G基站培训
爱立信RBS3000基站系列主要有:
3101、3202、3401、3402、3501 广东常见的型号有3202和3402.
广东南方通信建设股份有限公司
爱立信3G基站培训
3. Iur接口
Iur接口是连接RNC之间的接口，Iur接口是UMTS系统特有的接口，用于对RAN 中移动台的移动管理，比如在不同的RNC之间进行软切换时移动台所有数据都 是通过Iur接口从正在工作的RNC传到候选RNC。 Iur是开放的标准接口。
4. Iub接口
Iub接口是连接Node B与RNC的接口，Iub接口也是一个开放的标准接口 ，这也 使通过Iub接口相连接的RNC与Node B可以分别由不同的设备制造商提供。
爱立信3G基站培训
爱立信3G基站培训
广东南方通信建设股份有限公司
爱立信3G基站培训
培训内容:
WCDMA系统概述 3G基站系统结构和原理(3202) 3G基站调测方法
广东南方通信建设股份有限公司
爱立信3G基站培训
WCDMA系统概述
广东南方通信建设股份有限公司
爱立信3G基站培训
概述:
CDMA是一种基于扩频通信的码分多址连接技术。
广东南方通信建设股份有限公司
爱立信3G基站培训
UE User Equipment
UE是用户终端设备，它主要包括射频处理单元、基带处理单元、协议 栈模块以及应用层软件模块等。UE通过Uu接口与网络设备进行数据交 互，为用户提供电路域和分组域内的各种业务功能，包括普通话音、数 据通信、移动多媒体、Internet应用（如E-mail WWW浏览FTP等）。 UE包括两部分 ������ ������ ME Mobile Equipment 提供应用和服务 USIM UMTS Subscriber Module 提供用户身份识别
广东南方通信建设股份有限公司
爱立信3G基站培训
UTRAN的基本结构
广东南方通信建设股份有限公司
爱立信3G基站培训
UTRAN包含一个或几个无线网络子系统(RNS)， 一个RNS 由一个无线网络控制器（RNC） 和一个或多个基站（Node B） 组成。 RNC与CN之间的接口是Iu接口，Node B和RNC通过Iub接 口连接。在UTRAN内部，无线网络控制器RNC 之间通过 Iur互联，Iur可以通过RNC之间的直接物理连接或通过传输 网连接。RNC用来分配和控制与之相连或相关的Node B的 无线资源，Node B则完成Iub接口和Uu接口之间的数据流 的转换，同时也参与一部分无线资源管理。
External Networks 即外部网络可以分为两类： 电路交换网络（CS Networks）： 提供电路交换的连接服务象通话服务。 ISDN和PSTN均属于电路交换网络 分组交换网络（PS Networks）： 提供数据包的连接服务。Internet属于分 组数据交换网络
广东南方通信建设股份有限公司
广东南方通信建设股份有限公司
爱立信3G基站培训
从水平平面来看，协议结构主要包含两层：无线网络层和 传输网络层（所有与无线接入网有关的协议都包含在无线网络层；传输网络
层是指UTRAN所选用的标准的传输技术，与UTRAN的特定的功能无关。）
从垂直平面来看，包括控制面和用户面。
控制面包括应用协议及用于传输这些应用协议的信令承载。应用协议用于建立 到UE的承载，例如在Iu中的无线接入承载及在Iur Iub中无线链路，而这些应用 协议的信令承载与接入链路控制协议ALCAP 的信令承载可以一样也可以不一样， 它通过O&M操作建立。 用户面包括数据流和用于承载这些数据流的数据承载。用户发送和接收的所有 信息（例如话音和数据）是通过用户面来进行传输的。传输网络控制面在控制 面和用户面之间，只在传输层，不包括任何无线网络控制平面的信息。
爱立信3G基站培训
WCDMA技术特点：
核心网基于GSM/GPRS网络的演进，保持与GSM/GPRS网络的兼容性。 核心网络逻辑上分为电路域和分组域两部分，分别完成电路型业务和分组 型业务。 UTRAN基于ATM技术统一处理语音和分组业务并向IP方向发展。 MAP技术和GPRS隧道技术是WCDMA体制移动性管理机制的核心。 空中接口特性如下: (1) 空中接口：采用WCDMA； (2) 信号带宽：5MHz； (3)信息速率：可达2Mbit/s(目前速率只达到384kbit/s.)； (4) 语音编码：AMR语音编码； (5) 同步方式：支持同步/异步基站运营模式； (6) 功率控制：上下行闭环加外环功率控制方式； (7) 解调方式：导频辅助的相干解调方式，提高解调性能； (8) 编码方式：卷积码和Turbo码的编码方式； (9) 调制方式：上行BPSK和下行QPSK调制方式。
UMTS系统接口
广东南方通信建设股份有限公司
爱立信3G基站培训
系统各接口功能：
1.Uu接口
Uu接口是WCDMA的无线接口，UE通过Uu接口接入到UMTS系统的固定网络部 分，可以说Uu接口是UMTS系统中最重要的开放接口。
