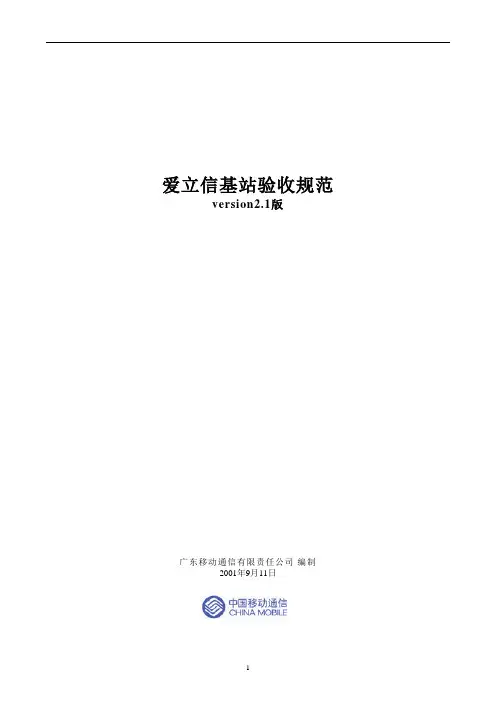

爱立信基站验收规范version2.1版广东移动通信有限责任公司编制2001年9月11日第一章总则一、为保证移动电话扩容工程的施工质量、明确工程质量监查的技术规范，特制定本检查细则。
二、本细则根据设计部门的工程设计文件、爱立信公司、珠江电信设备制造有限公司、北京通信设备厂等相关厂家的设备技术规范制定，本细则未明确规定的部份可参照相关厂家的施工规范。
三、本细则既是工程管理部门和维护部门对工程质量的质监细则和对工程竣工验收的评分依据，又是工程施工部门的技术指导标准。
四、本验收细则的解释和修改权属广东移动通信有限责任公司五、本验收细则的执行时间为：GSM七期工程。
一切与以往细则的不同之处，以本验收细则为主。
第二章基站机房1.机房高度面积机房必须有足够的空间高度，以便于安装机架、走线梯和布放电缆.。
一般要求机房净高大于或等于2.7米。
为了扩容方便，机房面积要求足够大，一般要大于15平方米。
2.机房荷载机房的楼板必须有足够的荷载能力，以承受电池和机架的压力。
要求根据设计部门提供的设备具体安装位置和设备的重量，结合机房土建结构，核实机房荷载是否满足要求。
3. 机房改造要求3.1机房内不能作装饰性装修 (如安装吊顶和活动地板等)。
3.2机房门要足够大以便于工程期间设备的搬运。
机房门应向外开。
机房门应具有防火，防盗力。
3.3机房的地板必须采用水磨石或耐磨砖，不能采用水泥地面。
墙身要求涂墙漆。
墙身、天花要求结实，坚固。
3.4建议机房门口应有门槛，以防水、防鼠。
3.5机房内应安装带有接地保护的电源插座，其电源不应与照明电源同一回路，若不能单独成一回路时，应选择带有保险丝的插座。
4.机房照明4.1机房的主要光源应采用荧光灯。
照度要求：离地0.8米水平面上≥50Lux。
4.2照明电应与工作电(设备用电及空调用电)分开布放。
4.3机房内配置应急灯。
当正常照明系统发生故障时，应急灯能提供应急照明(可选)。
4.4不允许有太阳光直射进机房。
如果机房有窗户，必须用遮光纸进行避光处理或用水泥、砖将窗户封闭(建议)。
4.5建议机房内配置人字铝梯，方便基站维护。
5.机房环境要求机房整洁干净，没有灰尘及杂物。
工程剩余材料要堆放整齐，并附有余料清单。
6.机房防火6.1 对机房进行改造时，只可进行为满足机房电气要求的修缮，而且需采用不透光，不燃或阻燃的满足防火要求的材料。
6.2对于电力线、传输线、接地线、空调管、馈线等进线口，须用防火泥进行密封，要求密封处平整，无缝隙。
6.3要求机房内安装有烟雾告警设备，并且在室内靠门处配置有灭火器。
6.4机房内不得放置易燃物品7.机房防水要求机房所有的门、窗和馈线进出口能防止雨水渗入，机房的墙壁、天花和地板不能有渗水、浸水的现象，机房内不能有水管穿越，不能用洒水式消防器材。
8.机房密封要求机房有良好的密封性，既能防止灰尘及害虫从外界进入机房，又便于对机房温度和湿度的控制。
9.机房温度要求机房室内温度不超过28度。
机房应配有温度计和温度告警设备。
10.机房湿度要求机房保持干燥，机房湿度H在15%～80%范围内，并且配有湿度计和湿度调节设备 (如空调、抽湿机)。
11.机房空调11.1机房内应配置两台或两台以上的柜式空调，平时至少有一台空调在工作。
11.2要求机房安装的空调具有自启动功能。
11.3机房空调应安装牢固，在底座固定的同时，若条件具备，应与墙体固定。
第三章 : 无线设备第一节 : 室内无线设备安装1.走线通道1.1室内走线梯1.1.1必须按照设计文件的“无线基站机房走线架布置平面图”布放走线梯，并且要求牢固，平稳。
竖立的走线梯必须垂直，平放的走线梯必须水平。
1.1.2走线梯经过梁、柱时，就近与梁、柱加固。
在走线梯上相邻固定点之间的距离不能大于 2 米。
固定方法可参照爱立信G-MODULE。
1.1.3为了不阻碍机架里空气与外界的对流，机架顶与走线梯的距离必须大于200毫米；同时为了方便在走线梯上电缆的布放，要求走线梯与机房顶的净空距离大于 300毫米。
1.1.4走线梯要求接地。
接地方法：在设备母地线的末端用线耳与走线梯充分相接。
1.1.5无线机柜需用支架（U-BAR)或走线梯进行固定，固定支架位于机柜的右侧，以符合爱立信G-MODULE要求以及方便走线。
(扩容站根据实际需求安装)1.2 走线槽走线槽的布放要牢固、美观。
切割走线槽时，切口要垂直整齐。
走线槽的两端须安装盖子。
1.3 走线管要求所有的走线管整齐、美观，其转弯处要使用转弯接头连接。
2.无线机架的安装2.1防静电手镯机房内必须配置有防静电手镯。
当安装机架内的电路板时，要求带上防静电手镯，并且手镯接地良好，以免损坏电路板内的元器件。
2.2机架固定机架的安装位置符合设计文件的要求，并且垂直牢固。
无线机架和整流器机架之间需要保留一定的距离。
2.3机架抗震加固无线机架的抗震加固包括：在条件允许的情况下，需进行机架顶部加固，机架底座加固和机架间加固，机架后面与墙加固。
要求依照设计图纸作防震加固处理。
2.4机架间的电缆2.4.1信号线所有的信号线都要放入走线槽中，走线应保持其中顺畅，不能有交叉和空中飞线的现象。
对于有多余长度的连线，也要放入走线槽中，不能盘放在机架内或机架顶上。
2.4.2射频线当跳线或馈线需要弯曲时，要求弯曲角保持圆滑，其弯曲曲率半径不能小于下表的规定：2.4.3电源线连到无线机架的电源线要求布放整齐，不能有交叉现象，更不能和其它信号线捆扎在一起。
2.4.4光纤线光纤应布放在光纤走线管中，两端不能拉得过紧。
2.4.5所有与设备相连的线要求接触良好，不能有松动的现象，接头位置不能有受力现象，最好能留出冗余位置后再走线。
2.4.6对于无线设备地线的安装走线，建议不与电源线捆扎在一起，以提高安全性，如果有条件，最好地线能与其它线(电源线、信号线)分开走线，以提高设备稳定性。
2.5机柜内部电缆要求整齐、美观，多余的线应顺放入机架中的线槽中，并加以绑扎，连线两端的接头接触良好，不得有松动现象。
2.6机架内设备单元的安装要求所有的设备单元安装正确、牢固，无损伤、掉漆的现象。
安装数量符合设计文件规定，无设备单元的空位应装有盖板。
2.7标签要求机架内部和机架之间的所有连线、插头都贴有标签，并注明该连线的起始点和终止点。
整改完成后，不能有手写标签。
3.配线架(DF 架) 的安装3.1DF 架固定要求牢固地固定在墙上，其安装位置符合设计规定，并且加有盖板。
DF架必须接地, 应用 25 平方毫米的接地电缆从DF架的接地点连到机房的母地线上，要求连接点接触良好。
3.2告警线安装从无线机架到DF架的告警线应放入走线槽中，连线要求整齐、美观，并留有一定的余度，告警线的屏蔽层必须接地。
3.3PCM线安装3.3.1PCM附件的安装要求按厂家规范标准将PCM固定板安装在DF架中，并且牢固。
PCM接头要求电气性能良好，阻抗匹配。
3.3.2PCM线的安装从传输设备到DF架的PCM线必须放入走线槽中，并留有一定的冗余度，PCM线的屏蔽层要接地良好.3.4标签DF架上的PCM线、告警线、地线都要贴有标签，注明该连线的起始点和终止点。
对于每对告警线所代表的告警内容，要注明在DF架盖板背后的标签纸上。
3.5所有的DDF架要求垂直安装，PCM接头位置要求按照从上到下（按编号）的顺序安装。
4.室内接地4.1联合接地基站的直流工作地、保护地应接入同一地线排，地线系统采用联合接地方式。
接地电阻要求小于 5 欧姆。
可以利用地阻测试仪测量基站地网的接地电阻是否符合要求。
4.2入机房的母地线4.2.1从机房所在楼房的地网单独拉一根截面积≥95平方毫米的总地线进机房，接到机房的室内地线排上。
4.2.2拉进机房的母地线必须直接连到室内地线排上，不能再经过任何设备(如:交流屏)才下地，必须直接落地。
4.3室内地线排应尽量靠近地线进口。
4.5.1设备的母地线要求沿着走线梯布放且用绑带固定在走线梯的边上，其截面积是 35平方毫米。
4.5.2馈线的母地线末端不能与走线梯相连接，并必须做好绝缘处理。
4.4设备的母地线4.5设备接地4.5.1对于无线机架和其它爱立信设备应用截面积 25平方毫米的接地线与母地线连接，并用绝缘盒将连接点盖上。
4.5.2设备与母地线相接方向要求顺着地线排的方向。
4.5.3走线梯上母地线的每个接地点只能接一个设备，不能两个或多个设备同接在母地线的同一点上。
4.6室内馈线接地4.6.1要求利用所提供的室内接地件将馈线接头与母地线相连, 连接点牢固,接触良好，并作绝缘处理。
4.6.2从馈线接头到母地线由一根 16平方毫米的地线连接，按天线下行方向引出后顺着地线排的方向连接。
4.6.3走线梯上母地线的每个接地点只能接一根馈线，不能两根或多根馈线同接在母地线的同一点上。
4.7所有接地连接件要求有两点压接。
4.8 不同类型的设备要单独接入地线排(如无线架、电源架、天馈线、AC屏等)，并在地线排处标明。
4.9所有无线机房除了必须安装机房地线排之外，还必须安装爱立信设备专用地线排，所有爱立信设备的地线都必须接入该专用地线排，其余非爱立信设备只能接入机房总地线排，爱立信专用地线排与机房总地线排之间的连接地线线径必须大于或等于50MM。
第二节室外天馈线安装1.天线设备1.1 天线安装1.1.1 天线必须牢固地安装在其支撑杆上，其高度和位置符合设计文件的规定。
1.1.2 天线与跳线的接头应作防水处理。
1.1.3对于全向天线，要求天线与铁塔塔身之间距离不小于2米；对于定向线，要求不小于0.5米。
1.1.4天线之间的隔离度应达到表(2)的要求。
表(2)适用于900MHz和1800MHz系统。
可以用SiteMaster S120仪表测量天线之间的隔离度是否满足要1.1.5对于采用空间分集接收方式的天线系统，其分集接收距离必须符合要求。
1.2天线的指向和俯仰角对于全向型天线，要求垂直安装；对于方向型天线，其指向和俯仰角要符合设计文件的规定。
1.3天线的安装环境天线的主瓣方向附近应无金属物件或楼房阻挡。
1.4 天线的支撑件要求楼面负荷满足要求。
铁塔、铁杆、天线横担结实牢固，铁杆要垂直，横担要水平。
所有的铁件材料都应作防氧化处理。
1.4 塔顶放大器1.4.1 硬件安装1.4.1.1塔顶放大器与天线之间的跳线长度要求不超过2米，塔顶放大器最好安装在天线的支撑杆上且垂直于水平面，安装要牢固且不会绕支撑杆转动。
塔顶放大器带有接头的面（和排水管）要朝向下方，塔顶放大器与跳线的接头要作防水处理。
1.4.1.2如果馈线为7/8规格（或更高）则不允许与塔顶放大器直接连接，而应通过跳线与塔顶放大器连接（因为很难使粗大的馈线连接到塔放接口的相应位置，从而可导致连接器损坏），跳线与馈线应稍微留有长度余量，以适应热胀冷缩的需要。
