东芝CV180调试手册

C V 1 8 0调节舒适感的程序书使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。

阅读后，请妥善保管说明书，以便随时可以使用。

在移置或转卖该制品时，必须将说明书与制品一起移交。

目录1．目的2．用于高速调节时的功能说明2．1 模拟输出的设定方法2．2 显示操作盘的轿厢呼叫记录方法3．电流传感器的零调4．特性曲线调节4．1 长程特性曲线调节4．2 短程特性曲线调节4．3 不合适时的对应方法1．目的2．用于高速调节时的功能说明2．1 模拟输出的设定方法CV180由于是速度控制，电流控制均为数字控制，因此即使直接连接波形记录仪，也不能看出现特性曲线等波形。

为此，可采用DB-MLT基板上的输出销DA1-DA4或PU-MLT基板上的输出销DA1-DA3测定D/A(数字/模拟)交换的信号。

(设定方法)(1) 从下一页的模拟输出用符号一览表中选择目的地址。

(2) 接着，将地址设定为E2PROM数据的DA__Adr□,DA__HL□。

DA__Adr□设定为16进制4位的地址。

DA__HL□,当地址是H侧[H]时，设定为0000；L侧[L]时，设定为00001。

(3) 将增益输入DAGain□，可决定输出波形的大小。

DAGain□的最上位的位是符号位，设定范围为8000(负的最大)-7FFF(正的最大)。

7FFF 可取增闪- +0.5。

(通常是4000(H)或C000(H))。

另外，根据需要，可设定移位数DAsft□(增益按2X调节。

如0001的话，为2倍。

)以及偏移(偏离)Daoff set□。

模拟输出=(设定输出数据)×(DAGain□)×2(DAset□)+DAoff set□(4)*因D/A变频器是12位，故下位时可进行模拟输出。

东芝电梯CV180系统调整步骤使用说明书时间: 2008年10月14日来源:溧阳电梯网作者: 佚名浏览次数: 893【字体：大中小】东芝C V 1 8 0系统调整步骤,使用说明书C V 1 8 0系统调整步骤使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望l 在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。

l 阅读后，请妥善保管说明书，以便随时可以使用。

l 在移置或转卖该制品时，必须将说明书与制品一起移交。

前言本使用说明书，就在进行标准型电梯 (CV180) 控制装置的安装·保养·调整作业所必要的处理方法上进行了说明。

本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。

在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。

禁止进行说明书上记载内容以外的行为·操作。

请妥善保管好该说明书，谨请彻底管理。

使用说明书体系图控制系统操作时的注意事项系统调整程序 : 6E6MA000试运转程序 : 6E6M001高速运转程序 : 6E6MA002乘感调整程序书 : 6E6MA003故障判断 : 6E6MA004调整保养指示书 : 6E6MA005安全上的注意事项为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。

在装置的本体以及其使用说明书上，记载有重要的内容。

请将以下内容(表示·图记号)充分理解后，再阅读本文，并遵守其记载事项。

[表示的说明]表示表示的意思! 危险表示"如果进行误操作的话，有时可能造成人员死亡或受重伤"！注意表示“如果进行误操作的话，有时可能导致人员受伤或仅仅发生物体的损伤”[图记号的说明]图记号图记号的意思表示危险。

具体的危险内容，在图记号里及旁边的画，文章中指示出来。

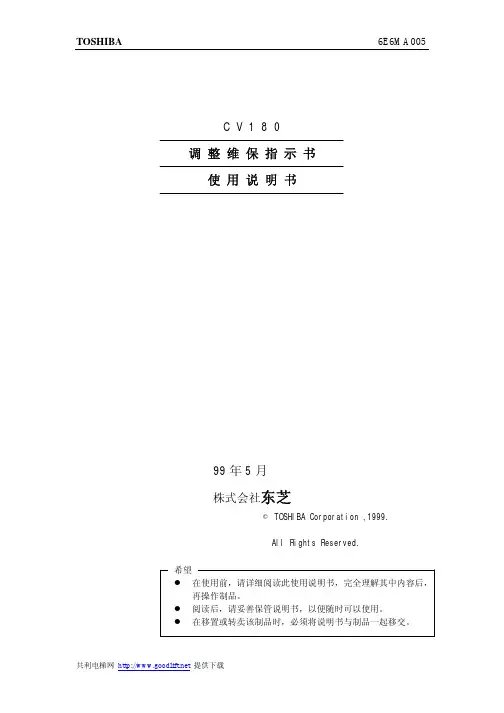

C V 1 8 0调整维保指示书使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。

阅读后，请妥善保管说明书，以便随时可以使用。

在移置或转卖该制品时，必须将说明书与制品一起移交。

目次1、目的2、基板2.1 PU-MLT基板2.2 IO-MLT基板2.3 BCU基板2.4 COP100E基板2.5 HIB100A基板3、增量返程出错检出禁止方法4、检查和出错检出禁止方法5、LS线检查方法6、门定时设定表7、轿厢的显示操作盘呼出登录8、COP内各开关的操作方法9、模拟信号的输出设定10.逻辑信号输出设定11.GTL一组11.1 交换GTL一组的注意事项11.2 IPM是否良好的判定基准1、目的本书是用于CV180电梯的有关现场调整及维保时的各种操作方法有关的顺序，方法。

2、基板2.1 PU-MLT基板以下图2.1及表2.1中说明PU-MLT基板的平面图及开关类。

表2.1 PU-MLT基板说明部品名名称机能操作开关SW1<STB>SW2<NUM>SW3<MODE>SW4<PRS>SW5<RESET>显示操作盘用显示操作盘用显示操作盘用显示操作盘用微电脑复位表示部灯LED LD1LD2LD3<MODE1>LD4<MODE2>LD5<MODE3>LD6LD7<WDT>状态表示灯LED 7触头下位位数状态表示灯LED 7触头上位位数显示操作盘的型式表示(ELM型式)显示操作盘的型式表示(CPD型式)显示操作盘的型式表示(OBM型式)未使用WDT跳开时灯亮检查销 DA1~DA3 模拟信号输出连接部接头CN1CN2CN3CN4CN5CN6CN7CNPG5V，15V电源用10-MLT基板连接用10-MLT基板连接用10-MLT基板连接用D1/DO信号连接用，24V电源用未使用(CV200的门控制用)SLS传送用未使用(PG线路激励器)跳线JP1<SELFRST>JP2<MASTER>JP3<LSJP>JP4<PGSEL>JP5<P CTR>自我复位机能选择用SLS传送主动/从动选择用SLS传送终端电阻选择用PG线路激励器/开式换向器选择用SLS传送绝缘/非绝缘选择用图2.1 PU-MLT基板平面图2.2 IO-MLT 基板表2.210-MLT基板说明以下在图2.2及表2.2说明10-MLT基板平面图及开关类。

东芝电梯CV180调整步骤前言本使用说明书，就在进行标准型电梯(CV180) 控制装置的安装·保养·调整作业所必要的处理方法上进行了说明。

本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。

在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。

禁止进行说明书上记载内容以外的行为·操作。

请妥善保管好该说明书，谨请彻底管理。

使用说明书体系图控制系统操作时的注意事项系统调整程序 : 6E6MA000试运转程序 : 6E6M001高速运转程序 : 6E6MA002乘感调整程序书 : 6E6MA003故障判断 : 6E6MA004调整保养指示书 : 6E6MA005安全上的注意事项为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。

在装置的本体以及其使用说明书上，记载有重要的内容。

请将以下内容(表示·图记号)充分理解后，再阅读本文，并遵守其记载事项。

[表示的说明]表示表示的意思! 危险表示“如果进行误操作的话，有时可能造成人员死亡或受重伤”！注意表示“如果进行误操作的话，有时可能导致人员受伤或仅仅发生物体的损伤”[图记号的说明]图记号图记号的意思表示危险。

具体的危险内容，在图记号里及旁边的画，文章中指示出来。

表示注意。

具体的注意内容在图记号里及旁边的画，文章中指示出来。

表示禁止(不允许做的事)。

具体的禁止内容在图记号里及旁边的画，文章中指示出来。

●表示强制(必须做的事)。

具体的强制内容在图记号里及旁边的画，文章中指示出来。

[本体警告表示标签的确认]在指定处(参考别的使用说明书[使用操作时的注意事项(6E1M0969)]) 请确认本体警告标签的贴付。

如果，标签遗失，由于污损而看不清楚时，请向本公司售后服务部门联系。

一般禁止·注意事项为了维护制品·利用者·作业者的安全性，将作业时的注意事项例举于以下。

在电梯安装结束之后的配线检查确认以及点检运转的试运转调整作业方面使用。

详细请根据使用操作说明书(6E6MA001).4.2高速运转调整步骤用于高速运转调整作业，在电梯试运转调整结束之后进入调整舒适感前的通常运转以及各种操作的确认。

详细请根据使用操作说明书(6E6MA002).4.3舒适感调整步骤用于电梯高速运转结束之后为了移交给客户对各种运转进行有关最终舒适感的调整因是最终的调整，应注意不能遗漏项目。

详细请根据使用操作说明书(6E6MA003).4.4厢门调整程序由于门是直接乘入人的接触部分，因此必须于舒适感调整一样，谨慎无遗漏地进行调整。

详细请根据使用操作说明书(6E6MA009).5. 保养步骤关于钢索式电梯CV180的安装·保养调整的相关资料以及步骤如下规定。

关于各保守项目，按照东芝EL·ES·D/W保养手册进行。

5.1一般事项 EL-SM-1章关于预防保养 EL-SM-1.1安全作业的注意事项 EL-SM-1.2电梯闭锁故障的救出 EL-SM-1.3关于维修合同 EL-SM-1.4电梯点检基本作业 EL-SM-1.5维修保养技术人员的心得 EL-SM-1.65.2机械室关系 EL-SM-2章卷扬机 EL-SM-2.1主滑轮以及偏导滑轮的磨损极限 EL-SM-2.1.3电动机及电动发电机 EL-SM-2.1.4电磁制动器 EL-SM-2.2控制盘 EL-SM-2.3控制盘内各部分电压的测定 EL-SM-2.3.1关于调速器 EL-SM-2.4选择器 EL-SM-2.5脉冲发生器 EL-SM-2.5.25.3厢体关系 EL-SM-3章联络装置 EL-SM-3.1厢室 EL-SM-3.2厢体操作盘 EL-SM-3.2.1厢内各装置 EL-SM-3.2.2厢门开关 EL-SM-3.3导轨供油器 EL-SM-3.4导滑器 EL-SM-3.5门开关机构 EL-SM-3.6落地装置 EL-SM-3.7厢上操作盘 EL-SM-3.8厢上各开关 EL-SM-3.9载重检出器 EL-SM-3.10紧急停止装置 EL-SM-3.11门保险 EL-SM-3.125.4有关升降路方面 EL-SM-4章升降路各种开关 EL-SM-4.1导轨支架 EL-SM-4.2主钢索以及调速钢索 EL-SM-4.3钢索张力的取法 EL-SM-4.3.1各滑轮以及重锤轮 EL-SM-4.4厢尾电缆 EL-SM-4.5缓冲器 EL-SM-4.6补偿装置 EL-SM-4.7地坑 EL-SM-4.8主钢索制振装置 EL-SM-4.95.5有关乘场方面 EL-SM-5章门联锁装置 EL-SM-5.1门开锁装置 EL-SM-5.1.3乘场门 EL-SM-5.2乘场操作盘 EL-SM-5.35.6定期检查 EL-SM-7章5.7维修保养用仪器 EL-SM-8章万用表 EL-SM-8.1电池式绝缘电阻计 EL-SM-8.2回转计·速度计 EL-SM-8.3电流计·电压计·微记录计 EL-SM-8.4波形记录仪 EL-SM-8.5噪音计 EL-SM-8.6存储高编码器 EL-SM-8.75.8供油计划 EL-SM-9章供油区分及供油计划 EL-SM-9.15.9其他 EL-SM-20章焊接作业 EL-SM-20.4配线关系 EL-SM-20.55.10另外以下部品废弃时，必须委托于专业的公司。

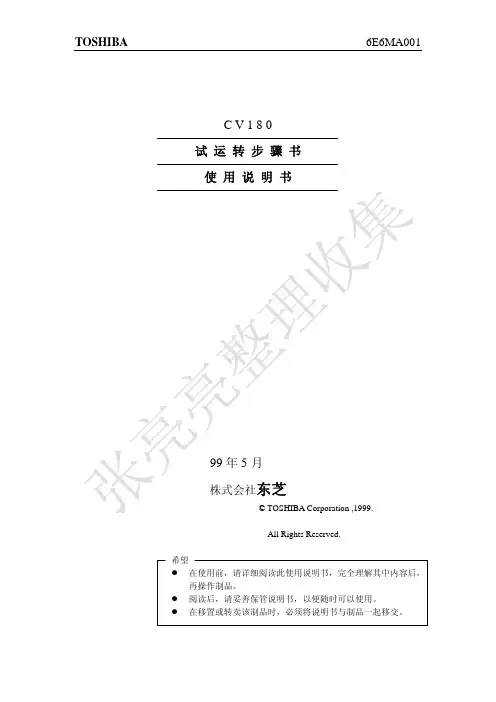

TOSHIBA6E6MA001CV180 试 运 转 步 骤 书 使 用 说 明 书99 年 5 月株式会社东芝© TOSHIBA Corporation ,1999. All Rights Reserved. 希望 在使用前，请详细阅读此使用说明书，完全理解其中内容后， 再操作制品。

阅读后，请妥善保管说明书，以便随时可以使用。

在移置或转卖该制品时，必须将说明书与制品一起移交。

TOSHIBA目 录 1. 目的 2. 确认项目 3. 试运转准备 4. 绝缘阻抗试验(兆欧表测试) 5. 试运转开始步骤 (缓慢开动)6E6MA001TOSHIBA1. 目 的 本书记载了电梯安装完毕后的试运转(低速)调整作业的内容。

6E6MA0012. 确认项目 2-1)必须将所有电源断路器拨于「OFF」上。

2-2)将井道整理整顿干净，必须没有防碍运转的障碍物。

2-3)确认下表中所有的项目。

— 表1 — 升 底坑 大厅 降 厢内 井 道 机 房 卷扬机 调速器 控制盘 连接线 齿轮油的注入，各部位的紧固。

GOV 开关接线，钢索抓钩的活动，外观的损伤，钢索定心， 各部的紧固。

基板连接器的锁定，配线端子的松驰，各部的紧固，外观 的损伤。

参照表 2，表 3，确认马达·P.G·BK 的连接线。

厢上底坑安全开关(IKS)拨在「ON」,安装上缓冲器，GOV 拉紧器。

PAK 拨在「ON」 ，全楼的乘场门锁定，贴上注意标语。

紧急停止开关（EMS）拨在「ON」,照明开关打在「ON」,厢 内检修开关拨在「NOR」 。

厢上安全开关拨到在(2KS)「ON」,安全环开关(SOLS) 拨在 「ON」,厢上检修开关打在「NOR」！危险有 2 台的场合，另外一台电梯已经在运转的场合，由于匹配电源(P24X 等)处于带 电导线状态，因此将别的电梯电源拨到 OFF,取下搭接线的连接器或端子。

TOSHIBA表2 马达动力以及的 P.G 接线 轿厢在偏导向轮侧的场合 轿厢落下和卷扬机 的型 马达6E6MA001轿厢在马达侧的场合 马达轿 厢轿 厢FYJ180 用马达端子的接线PGBP5A BN5A PNS DNSU V W 红 黑 青(绿) 白U V WYJ160A YJ240B YJ240C U V W 红 黑 白 青(绿)FYJ180U V WU V W 红 黑 白 青(绿)U V WYJ160A YJ240B YJ240C U V W 红 黑 青(绿) 白U V W— 表3 — 名称 制动器制动器接线 马达侧 制动器端子控制盘侧 TB7-11(B1) TB7-12(B2)TOSHIBA6E6MA0013. 试运转准备 3.1 送低速时必要的连接器 作为试运转准备，在控制盘和外部接线中，只将必要的连接器按照下表 3-1-1 所示进行插 入确认。

东芝cv180外呼板设置cv180外呼板设置在各楼层底板上各装设一块HCU基板(HIB100A)。

按照下列步骤，进行HCU地址设定。

①将控制盘的检查SW打在NOR上。

②将HIB100A基板的JPO设定，确认JPO是否被设置好了。

③实行在仪表板监控器的方式0E的指令0D。

④PU基板的7segLED显示变成L S 。

⑤轿厢上升到最上层，以门开启状态待机。

⑥乘场按钮确认闪亮，2秒以内按3回。

(可以按UP召呼，DN召呼中的任意一个。

) 按钮从闪亮变成亮灯，地址设定结束。

⑦登记各楼层的轿厢召呼，连续按关门按钮，进行关门。

在各楼层，进行⑥的操作。

⑧在最下层操作结束后，将轿厢内的门开按钮按下约一秒钟。

如果地址设定正常的话，孔式按钮的亮灯将熄灭，门关闭。

(地址没有正常地设定时，该层楼的轿厢呼召呼将亮灯，所以必须重新进行修正设定。

)▼注解即使乘场按钮的「亮灯」熄灭，也立即进行「闪亮」的场合，该层楼的地址设定没能正常地结束。

因此必须再次进行修正设定。

以上的设定方法被称为「强方式(指令0D)」,使用于最初设定时。

如下所示只有一块HCU基板发生故障的场合，在没有地址数据的HCU基板上只设定地址的方法。

这种方法称为「弱方式(指令09)」。

①将控制盘电源拨在「OFF」上。

②更换有故障的基板。

控制盘电源拨到「ON」之前，拔出HIB100A基板上的「JPO」,安装上「JP1」。

③将控制盘电源拨到「ON」。

④按下更换过后基板的UP召呼或DN召呼，检查确认位置显示器的亮灯情况。

(约3秒钟：由此E2ROM的数据被消去)⑤将控制盘电源拨到「OFF」。

⑥拔出HIB100A基板的「JP1」,安装上「JP0」。

⑦将控制盘电源拨到「ON」,实行在仪表板监控器的方式0E的指令09。

⑧只有更换好了的基板乘场按钮闪亮，因此与强方式(指令0D)一样进行地址设定。

C V 1 8 0系统调整步骤使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望●在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。

●阅读后，请妥善保管说明书，以便随时可以使用。

●在移置或转卖该制品时，必须将说明书与制品一起移交。

前言本使用说明书，就在进行标准型电梯(CV180) 控制装置的安装·保养·调整作业所必要的处理方法上进行了说明。

本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。

在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。

禁止进行说明书上记载内容以外的行为·操作。

请妥善保管好该说明书，谨请彻底管理。

控制系统操作时的注意事项系统调整程序: 6E6MA000试运转程序: 6E6M001高速运转程序: 6E6MA002乘感调整程序书: 6E6MA003故障判断: 6E6MA004调整保养指示书: 6E6MA005安全上的注意事项为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。

在装置的本体以及其使用说明书上，记载有重要的内容。

请将以下内容(表示·图记号)充分理解后，再阅读本文，并遵守其记载事项。

[表示的说明][本体警告表示标签的确认]在指定处(参考别的使用说明书[使用操作时的注意事项(6E1M0969)]) 请确认本体警告标签的贴付。

如果，标签遗失，由于污损而看不清楚时，请向本公司售后服务部门联系。

一般禁止·注意事项为了维护制品·利用者·作业者的安全性，将作业时的注意事项例举于以下。

请掌握和遵守其内容。

电梯系统的不适当操作·作业是导致故障，坏损，灾害的起因。

万一实施本说明书上记载的内容之外的行为，禁止的操作等，造成直接或间接的故障的场合，本公司将不负此责任，谨请谅解。

C V 1 8 0故障诊断使用说明书目录1.目的2.应用3.故障时的处理4.故障处理步骤5.出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表1.目的标准型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。

2.适用适用于标准型电梯(CV180)。

3.故障时的处理1)状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。

2)P U基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。

3)P U基板7segLED显示a)通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。

b)通常，只显示出参考层。

c)管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。

d)错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。

e)“EE”显示错误数据不清除的话，就不能复原。

f)错误清除时，只最优先显示“CL”.g)关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。

h)在上页特别是故障时注意必要的为以下表示错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。

… CC回路·CUT安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。

…WDT(微电脑失控)在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。

！注意a)检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。

b)向乘客·业主确认故障时的状况。

c)对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。

C V 1 8 0高速运转步骤书使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望●在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。

●阅读后，请妥善保管说明书，以便随时可以使用。

●在移置或转卖该制品时，必须将说明书与制品一起移交。

目录1.目的2.高速运转准备3.高速运转步骤3.1PDSET3.2HCU地址设定3.3机器的机能·操作检查确认1.目的本书使用于电梯试运转调整结束之后的高速运转调整作业。

2.高速运转准备1)必须将所有的电源断路器拨到「OFF」上。

2)进行场地的整理整顿，不能有防碍运转的障碍物。

3)检查确认门是否短路中，如果被短路的话，则解除。

跨接处为TBDC的1~3之间。

！危险如将门短路的话，则有门开着运行的危险。

在高速调整时，必须将门短路解除。

将门短路一解除不动时，检查门的开关。

万一，在全楼层的门完全没有对齐的状态下不得不进入高速调整时，只将此层楼的乘场门的门开关进行短路，采取措施使人员不接近等，必须细心地给予注意。

4)插入所有的连接器，确认绝缘阻抗以及有没有串错。

确认的方法请参照试运转调整程序(6E6MA001) 第4项(「绝缘阻抗试验」)5)确认各层楼面的厅门开关(SW)以及出入口开关。

6)确认系数及人数平衡(P6,P8,为45%, P10, P13为50%)根据需要加减C/W的数。

7)设定以下载重SW.8)必须拨到FDS切断。

3.高速运转程序3.1PDSET按照下列程序，使用在仪表板监控器进行PDSET。

1）将控制盘的检修开关拨到INS上，将轿厢停止在最下层楼面略偏上处。

2）使用在仪表板监控器的方式10,解除E2ROM安全灯。

3）实行在仪表板监控器的方式0E的指令0C.4）将控制盘的检修开关拨到NOR。

（确认PU基板7segLED显示为pd 。

）5）轿厢下降，在最下层停止后上升，在4LS处停止。

东芝CV180自学习打检修按1键按到显示00 按2按到10 按3显示E2 按3 按2调到OE 按3显示E1 按3 按3显示OE 按3 按2调到E2 按3显示OE按3 按2调到E3 按3显示OE 按3 按2调到EC 按3显示OE 按1显示楼层E2 JS 检修打正常显示楼层E2PD调故障MODE按2下显示0.0.都在跳动按中间键NUM加到0.8.都在跳动然后按STB 确定键一直按清故障MODE按2下显示0.0.都在跳动按中间键到0.E.都在跳动按STB键显示E.1.1.在跳动按STB键一下显示0.E.都在跳动然后按STB 接着显示E.1.1.在跳动按中间键加到E.2.2.在跳动按STB键显示0.E.都在跳动按STB键显示E.1.1.在跳动按NUM键加到E.3.3.在跳动按STB键显示0.E.在跳动按MODE键就可以看到CL 证明故障清除故障码，故障码出错检查主题（01－FC）故障码说明及处理方法1 SMA 故障故障码处理方法Data 3~~7SMA 故障3=0 bit : SXA $ FLG 1bit : XSMA $FLG4=CAR positioned Floor2 SMB 故障故障码处理方法Data 3~~7SMB 故障3=0 bit : SXB $ FLG 1bit : XSMB $FLG4=CAR positioned Floor3 SMC 故障故障码处理方法Data 3~~7SMC 故障3=0 bit : SXC $ FLG 1bit : XSMC $FLG4=CAR positioned Floor4 SMD 故障故障码处理方法Data 3~~7SMD 故障3=0 bit : SXD $ FLG 1bit : XSMD $FLG4=CAR positioned Floor5 SME 故障故障码处理方法Data 3~~7SME 故障3=0 bit : SXE $ FLG 1bit : XSME $FLG4=CAR positioned Floor6 因为SM 故障导致SMSI 导通故障码处理方法3 = EDH $ LFL or EMD $ LFLSM 故障因为SME 故障, 使马达反转10 BLXA BKD 及XBK 使到制动不正常故障码处理方法顺序检查CC XBK BK 会影响到BLXA10 制动器开动BK = ON 1BK 需要OFF11 制动器关闭BK = OFF 1BK 需要On11 BLXA BKD 及XBK 使到制动不正常12 PUL XBK 讯号相反使到制动不正常故障码处理方法顺序检查XBK 影响到BKD12 制动器开动逻辑顺序信号异常13 制动器关闭检查BKD 回应信号13 BKD 讯号反应不正常20 7LS , 8LS 反应不正常故障码处理方法上行及下行限位开关出错20 限位开关问题SLD ON LS 7 LS 8 ON21 起动, 驱动及停车脉动讯号不正常故障码处理方法电梯上下运行不停中间楼层21 脉动讯号不正常车上层楼遮板脉动讯号不正常或牵引机22 ADCPD 脉动讯号异常比率错误或ROM 参数22 ADCPD 脉动讯号异常23 提前通知脉动讯号异常24 脉动讯输入号异常故障码处理方法检查ADCPD脉动讯号因为俩个脉动24 脉动讯输入号异常不一致( 参数1及2 有关）25 没有脉动讯输入26 ADCPD 接线出错故障码处理方法检查PG 脉动发动机或输入26 ADCPD 接线出错PG 脉动发动机参数不一致27 脉动讯参数出错故障码处理方法当电梯在运行时PG 脉冲讯号位移超过27脉动讯参数出错设定参数范围.30 开门受到干扰故障码处理方法门马达有问题, DOL问题, 门无法开30开门受到干扰门锁问题,门马达皮带问题等等.31 当开门时：被中断了如：没电断线?32 当开门时：门的SWITCH 开关不正常?43 23 DS 或18DS 开关位置不正确44 23 DS 或24DS 开关接触不良45 24 DS 位置需要从调47 18 DS 位置需要从调48 当18 DS开关不通时位置需要从调49 当18 DS开关接通时位置需要从调4A 当24 DS开关位置需要从调4B 门马达：在同一时间内有超过倆个开关不正常?4C 18 DS 位置需要从调4D 门马达：在同一时间内有超过倆个开关不正常4F 18 DS 开关接触不良?50 上行或下行回输讯号出错?51 SM模式出错时安全电路CC没有切断?52 SCC ：逻辑安全电路出错53 电线开关出错54 5LS 及6LS 开关不正常5A/5B 门马达输入讯号出错开关13CS，14CS 及18DS5C/5D LU / LD LS1 LS2 SDZ 不正常60/64 LU / LD 开关接触不良67 LD / LD 或SDZ 位置需要从调?68 井道内有超过倆开关不正常?69 LS2位置需要从调或SDZ接触不良?6A LS2位置及SDZ之间距离不正确?6B LS2位置需要从调?6C LU / LD 或LS1 开关接触不良6F LU / LD位置需要从调?70 井道内有超过倆开关跟脉冲对比不正常71 LS1 位置需要从调74 LS2 开关接触不良75 LS1 位置需要从调或LS2 开关接触不良77 需要检查SW及脉冲信号78 SDZ 开关接触不良80 远程监督控制屏把CC切断了80~8C Supervisory panel 远程监督控制屏及电梯，开关信号不协调出现的故障码81 输入53S 讯号出错83 远程监督控制屏把DC切断了(开关门电路切断了)84 "停车PARK时, PUL输出讯号出错"85 "当门在开始关时, UND切断了"86 "当门在开始开时, DC切断了,DT接通或DC接通DT切断了"88 "电梯内有人在按钮时, CC被切断了"8A 平层故障RUT输出讯号出错8B 平层停车18DS没接通故障8C 远程监督控制屏没有反应RUT讯号出错91 电梯运行了45秒DZ没有离开平层区电梯在操作时期出现故障92 电梯运行了45秒检测不到DZ动作93 DT接通7秒后18CS或18DS没反应94 DT接通7秒后DC没有电95 "电梯在平层区内运行了超过10秒, 无法平层"96 电梯在平层时超过正常平层范围DN UP 或PG问题A0 路径错误检查输入/输出数据程序单元故障包括: 硬件/ 软件/板子内的跳线及型号出错A1 路径错误检查运行控制程序单元A3 路径错误检查门控制程序单元B0 CPU 及PUL 关系错误B1 CPU 及SLS 关系错误B2 CPU 及ADCP 关系错误B3 CPU 及SLS线传送或CCU 关系错误B4 CPU 及PUL反应延迟超过2秒B5 CPU 及PUM反应延迟超过2秒B8 "CPU 及PUG , WDT恢复超过6次的反应不正常"B9 "CPU 及WDT , CCU恢复超过3次的反应不正常"BA "CPU 及SLS , WDT恢复超过3次的反应不正常"BB "CPU 及ADCPD , WDT恢复超过3次的反应不正常"BC "CPU 及PUL , WDT发生故障"BD "CPU 及PUM , WDT发生故障"BE "CPU 及PUG , WDT发生故障"BF "CPU 及CCU , WDT发生故障"东芝cv180外呼板设置cv180外呼板设置在各楼层底板上各装设一块HCU基板(HIB100A)。
