我国供电，整流输出直流电压是输入交流电压的倍数（无滤波）：
三相半波整流：1.17。
三相桥式整流：2.34。
单相半波整流：0.45.
单相全波和桥式整流：0.9。
电容滤波空载电压是交流的1.4。

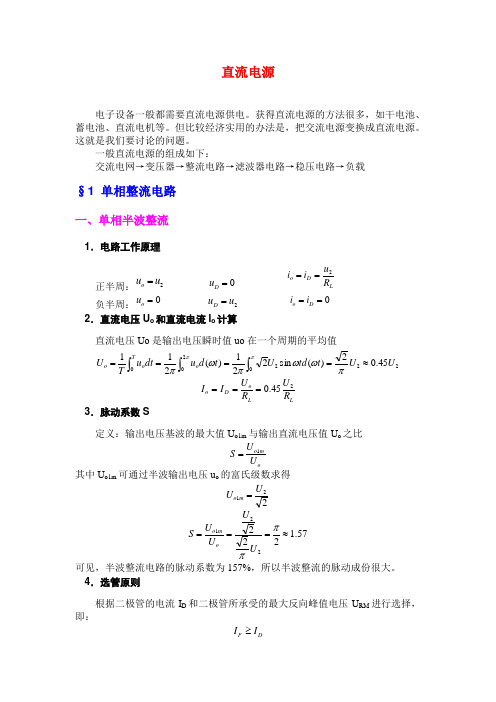

对于整流电压的输出电压大小，大家一定不陌生。很多人会说，输出平均值全波0.9倍，半波0.45倍的交流有效。但是在设计中，我们常常发现一个事实，例如在半波整流后，输出电压得到的不止0.45倍，9V交流整流后可能有11～12V。之前我一直很困惑，是我记错了计算倍数吗？翻了很多书籍，公式当然是没错的。那到底怎么回事？
可能之前我们在学校学这个方面知识点的时候太过注重整流电路，而忽略了脉动比的概念，所以造成我们现在很多人对这一简单的知识不是很清晰。其实这里是由于整流电路后面接的滤波电容有关的，查阅模电知识我们即可了解到，整流后往往会加滤波稳压，而滤波电路会改变整流输出的脉动比，并且和负载有关。因此最终整流后得到的电压除了跟整流方式有关，还和负载、滤波电容大小有关系。RL*C的数值直接影响输出电压的大小。因此滤波电容选择其实不是随意的，而是需要根据负载选取合适的值。
接入滤波电路后，输出电压平均值近似取值为1.2倍，负载开路取1.414倍。
RC=（3-5）T/2 来确定电容容量选择。其中T表示电网周期。
电容滤波电路适用于负载电流较小情况，而电感滤波电路适用于大负载电流。（电流较大时R较小，C较难选择）
练习：
1.若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为1.414U。（）
2.对于全波整流电路，已知变压器副边电压有效值U2为10V，RC=（3-5）T/2 （T为电网电压的周期）。测得输出电压平均值UO（AV）可能的数值为
A. 14V
B. 12V
C. 9V
D. 4.5V
选择合适答案填入空内。
（1）正常情况UO（AV）≈ ；
（2）电容虚焊时UO（AV）≈ ；
（3）负载电阻开路时UO（AV）≈ ；
（4）一只整流管和滤波电容同时开路，UO（AV）≈ 。
答案：√；：（1）B （2）C （3）A （4）D
