案例十 三相异步电动机正反转控制电路图详解

三相异步电动机正反转接线图_三相异步电动机正反转把握电路原理图解 - 电动机为了使电动机能够正转和反转，可接受两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，假犹如时吸合将造成电源的短路事故，为了防止这种事故，在电路中应实行牢靠的互锁，上图为接受按钮和接触器双重互锁的电动机正、反两方向运行的把握电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过帮助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起平安爱护作用1、接触器互锁：KM1线圈回路串入KM2的常闭帮助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的帮助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必需先使KM2断电释放，其帮助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中接受了把握按钮操作的正反传把握电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，假犹如时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

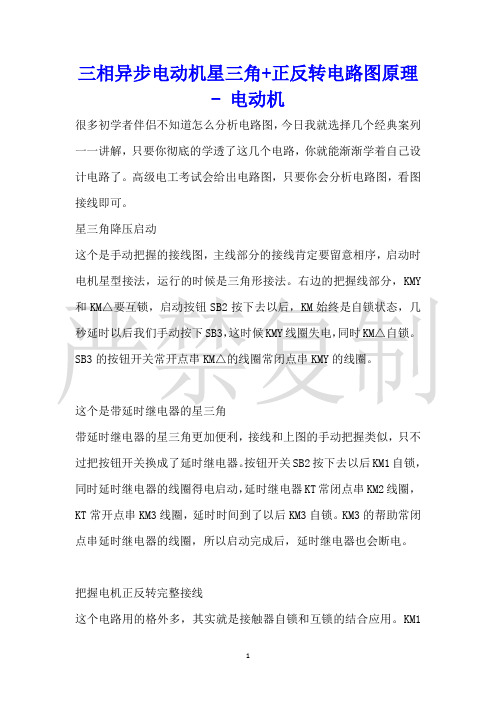

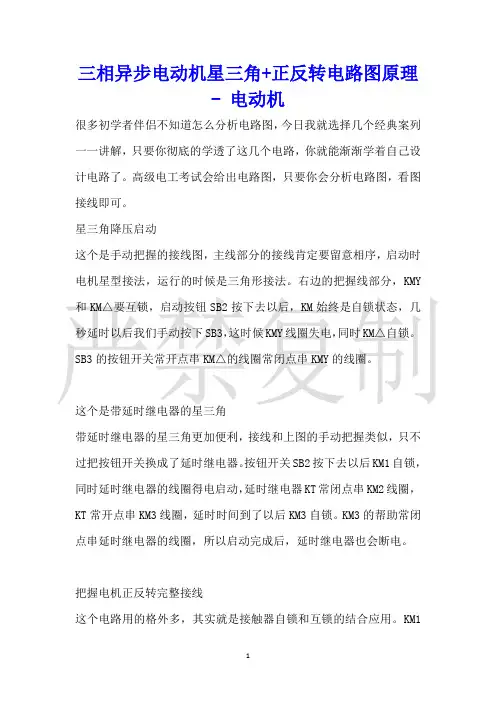

三相异步电动机星三角+正反转电路图原理- 电动机很多初学者伴侣不知道怎么分析电路图，今日我就选择几个经典案列一一讲解，只要你彻底的学透了这几个电路，你就能渐渐学着自己设计电路了。

高级电工考试会给出电路图，只要你会分析电路图，看图接线即可。

星三角降压启动这个是手动把握的接线图，主线部分的接线肯定要留意相序，启动时电机星型接法，运行的时候是三角形接法。

右边的把握线部分，KMY 和KM△要互锁，启动按钮SB2按下去以后，KM始终是自锁状态，几秒延时以后我们手动按下SB3，这时候KMY线圈失电，同时KM△自锁。

SB3的按钮开关常开点串KM△的线圈常闭点串KMY的线圈。

这个是带延时继电器的星三角带延时继电器的星三角更加便利，接线和上图的手动把握类似，只不过把按钮开关换成了延时继电器。

按钮开关SB2按下去以后KM1自锁，同时延时继电器的线圈得电启动，延时继电器KT常闭点串KM2线圈，KT常开点串KM3线圈，延时时间到了以后KM3自锁。

KM3的帮助常闭点串延时继电器的线圈，所以启动完成后，延时继电器也会断电。

把握电机正反转完整接线这个电路用的格外多，其实就是接触器自锁和互锁的结合应用。

KM1和KM2的线圈分别串彼此的帮助常闭点。

一般实际应用的时候，SB2和SB3两个按钮也要机械互锁。

双重互锁更加的平安。

一键启停这个电路没有太大的有用性，但是格外适合学习。

2个中间继电器和一个沟通接触器，我们看一下电路，2个继电器互锁，KA1的线圈串KM的帮助常闭点，KA2的线圈串KM的帮助常开点。

所以按下SB按钮开关KA1自锁，同时KA1的常开点闭合KM自锁，实现了启动操作。

然后再按下SB按钮开关，KA2又会自锁，KA2的常闭点会断开，而KA2的常闭点是串的KM的线圈，所以同时KM线圈失电，实现停止操作。

小车自动来回电路这个电路也很经典，其实它是把握电机正反转的加强版。

利用行程开关实现自动来回的效果，按下SB1启动按钮KM1自锁，小车开头正向走，当遇到限位开关SQ1时，KM1线圈失电KM2自锁，小车又反向运行。

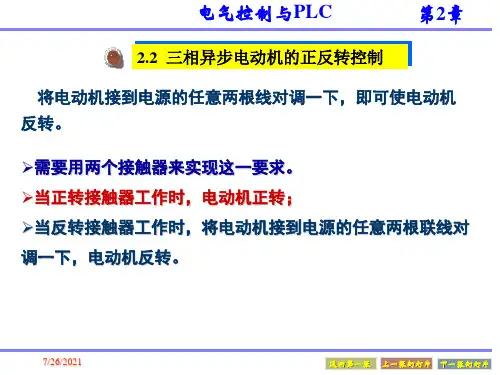

三项异步电动机的正反转控制原理电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V 相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

实验步骤实验过程图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。

当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。

当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。

电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。

为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。

正向启动过程按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

停止过程按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。

三相异步电动机正回转接线图_三相异步电动机正回转操控电路原理为了使电动机能够正转和回转，可选用两只触摸器KM1、KM2换接电动机三相电源的相序，但两个触摸器不能吸合，假定一起吸合将构成电源的短路事端，为了防止这种事端，在电路中应选用牢靠的互锁，上图为选用按钮和触摸器两层互锁的电动机正、反两方向作业的操控电路。

线路分析如下：一、正向主张：1、合上空气开关QF接通三相电源2、按下正向主张按钮SB3，KM1通电吸兼并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向作业。

二、反向主张：1、合上空气开关QF接通三相电源2、按下反向主张按钮SB2，KM2通电吸兼并通过辅佐触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向作业。

三、互锁环节：具有阻挠功用在线路中起安全维护效果1、触摸器互锁：KM1线圈回路串入KM2的常闭辅佐触点，KM2线圈回路串入KM1的常闭触点。

当正转触摸器KM1线圈通电动作后，KM1的辅佐常闭触点断开了KM2线圈回路，若使KM1得电吸合，有必要先使KM2断电开释，其辅佐常闭触头复位，这就防止了KM1、KM2一起吸合构成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中选用了操控按钮操作的正反传操控电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点别离与KM1、KM2线圈回路联接。

例如按钮SB2的常开触点与触摸器KM2线圈串联，而常闭触点与触摸器KM1线圈回路串联。

按钮SB3的常开触点与触摸器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这么当按下SB2时只能有触摸器KM2的线圈能够通电而KM1断电，按下SB3时只能有触摸器KM1的线圈能够通电而KM2断电，假定一起按下SB2和SB3则两只触摸器线圈都不能通电。

这么就起到了互锁的效果。

四、电动机正向（或反向）主张作业后，不用先按间断按钮使电动机间断，能够直接按反向（或正向）主张按钮，使电动机变为反方向作业。

三相异步电动机正反转接线图_三相异步电动机正反转把握电路原理图解 - 电动机为了使电动机能够正转和反转，可接受两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，假犹如时吸合将造成电源的短路事故，为了防止这种事故，在电路中应实行牢靠的互锁，上图为接受按钮和接触器双重互锁的电动机正、反两方向运行的把握电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过帮助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起平安爱护作用1、接触器互锁：KM1线圈回路串入KM2的常闭帮助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的帮助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必需先使KM2断电释放，其帮助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中接受了把握按钮操作的正反传把握电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，假犹如时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
