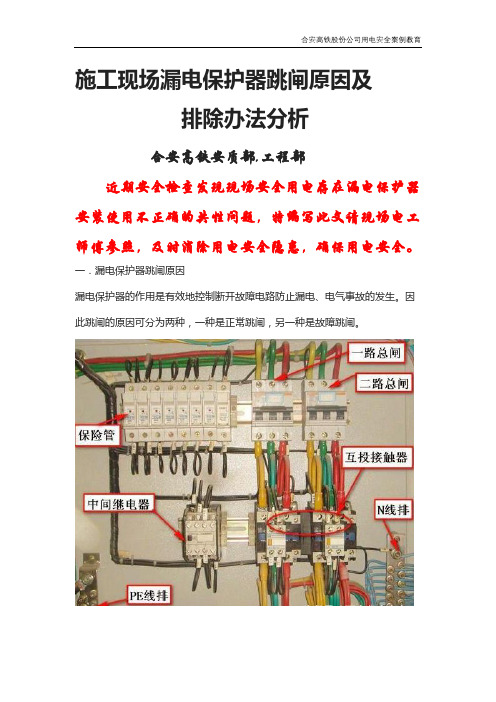

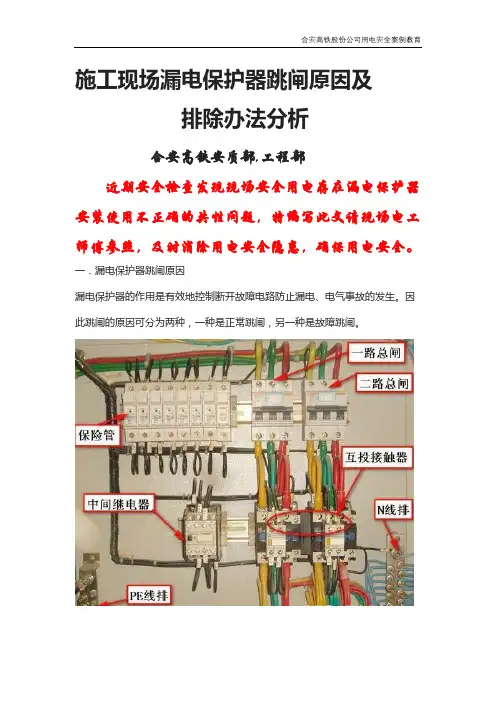

施工现场漏电保护器跳闸原因及排除办法分析合安高铁安质部.工程部近期安全检查发现现场安全用电存在漏电保护器安装使用不正确的共性问题，特编写此文请现场电工师傅参照，及时消除用电安全隐患，确保用电安全。
一．漏电保护器跳闸原因漏电保护器的作用是有效地控制断开故障电路防止漏电、电气事故的发生。
因此跳闸的原因可分为两种，一种是正常跳闸，另一种是故障跳闸。
1、漏电保护器安装在分支线路出口处，而漏电保护插座安装在每个用电电器端，属于末端安装。
安装维修更方便。
2、漏电时区别漏电保护器当线路漏电时，由于是分支线路出口处安装，终端故障会导致整个支路断电家里没有电，而漏电保护插座，当支路上电器或线中漏电时，只是单支线线路不通电，电器无法工作。
3、接线保护区别漏电保护器只有火线保护，而漏电保护插座带有火线、零线保护。
4、漏电电流和漏电脱扣时间区别：漏电保护器：I△n=30mA，动作时间0.1S ，漏电保护插座：I△n=6mA，动作时间0.025S。
漏电保护插座，额定剩余漏电电流更小，更安全，对人体伤害小，快速脱扣。
保护人的生命和财产安全。
其适用范围是交流50HZ额定电压380伏，额定电流至250安。
低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。
1、正常跳闸如果额定漏电动作电流为30MA的漏电开关，其负载中存在25MA以上的漏电电流，漏电开关就会跳闸。
由于25MA的电流流过人体是安全的，不会发生电击死亡；同样对线路或电气设备也不会发生危险，电气设备的工作也不会产生异常现象。
2、不正常跳闸这种跳闸是由漏电开关本身质量不合格引起的，分为两类合不上和有时无原因跳闸。
在漏电开关接上电源而不接负载的情况下，如果合不上，肯定是漏电开关的质量问题，千万不能自己修理，因为修理后必须进行技术性能测试后方可投入使用，没有用测试设备进行测试后就使用是不安全的。

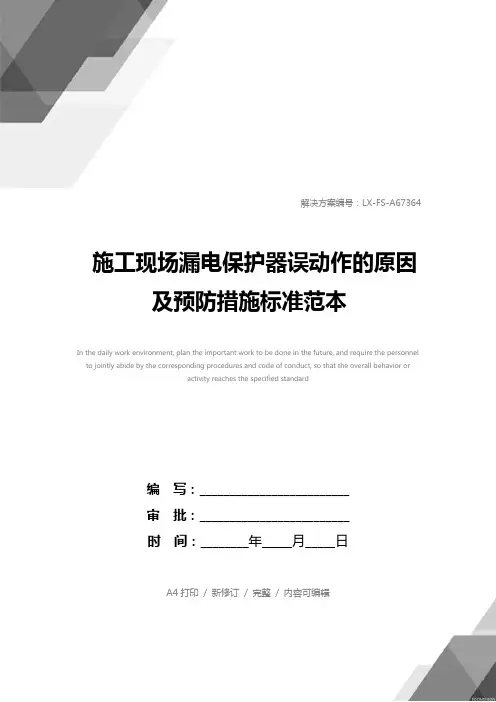

解决方案编号：LX-FS-A67364施工现场漏电保护器误动作的原因及预防措施标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑施工现场漏电保护器误动作的原因及预防措施标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
一、引言根据《施工现场临时用电安全技术规范》（JGJ46-2005）第1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三四线制低压电力系统，必须符合下列规定：1、采用三极配电系统；2、采用TN-S接零保护系统。
3、采用三级漏电保护系统。
本条款综合规定了在本规范适用范围内的用电系统中所体现的三项基本安全技术原则。
在临时用电总配电箱和开关箱中应装设漏电保护器，形成三级配电三级漏电保护的模式，强制采用TN-S三相五线式供电系统的目的就是为了保障施工现场用电安全，而各级漏电保护器是TN-S供电系统是最关键的保护设备，但施工现场的用电环境一般比较差，使用的设备、线路本身安全隐患比较多，流动性、重复性、临时性较强，施工用电人员甚至管理人员的素质参差不齐。
编号：AQ-JS-05358( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑施工现场漏电保护器误动作的原因及预防措施Causes and preventive measures of leakage protector misoperation in construction site施工现场漏电保护器误动作的原因及预防措施使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
一、引言根据《施工现场临时用电安全技术规范》（JGJ46-2005）第1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三四线制低压电力系统，必须符合下列规定：1、采用三极配电系统；2、采用TN-S接零保护系统。
3、采用三级漏电保护系统。
本条款综合规定了在本规范适用范围内的用电系统中所体现的三项基本安全技术原则。
在临时用电总配电箱和开关箱中应装设漏电保护器，形成三级配电三级漏电保护的模式，强制采用TN-S三相五线式供电系统的目的就是为了保障施工现场用电安全，而各级漏电保护器是TN-S供电系统是最关键的保护设备，但施工现场的用电环境一般比较差，使用的设备、线路本身安全隐患比较多，流动性、重复性、临时性较强，施工用电人员甚至管理人员的素质参差不齐。
在实际施工中由于施工现场所具有的特殊性，导致在使用过程中屡屡发生误动作。
这不仅严重影响了施工现场正常施工，而且使施工现场用电安全无法得到有效的保障。
通过加强施工现场对施工用电的实践，对漏电保护器频繁误动作的原因进行分析，提出误动作的一些预防措施。
下面我们下了解一下漏电保护器的工作原理。
二、漏电保护器（RCD）的工作原理目前建筑施工现场应用最广泛的是电流型漏电保护器，该漏电保护器是由零序电流（压）互感器、漏电放大器、脱抠机构、主开关、实验按钮等五部分组成。

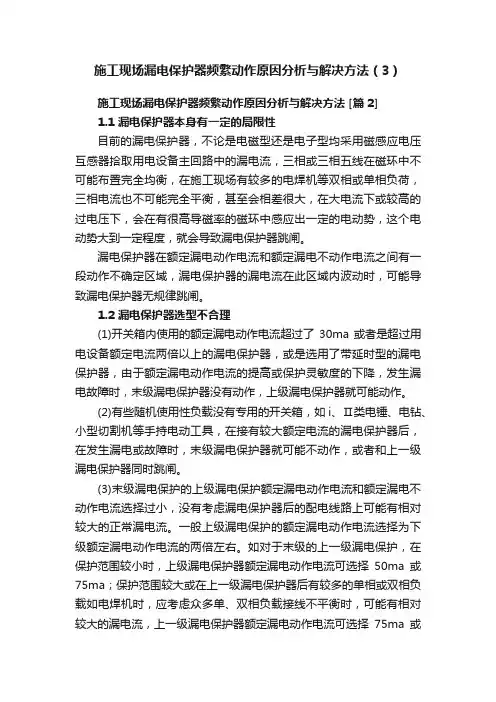

施工现场漏电保护器频繁动作原因分析与解决方法（3）施工现场漏电保护器频繁动作原因分析与解决方法 [篇2]1.1 漏电保护器本身有一定的局限性目前的漏电保护器，不论是电磁型还是电子型均采用磁感应电压互感器拾取用电设备主回路中的漏电流，三相或三相五线在磁环中不可能布置完全均衡，在施工现场有较多的电焊机等双相或单相负荷，三相电流也不可能完全平衡，甚至会相差很大，在大电流下或较高的过电压下，会在有很高导磁率的磁环中感应出一定的电动势，这个电动势大到一定程度，就会导致漏电保护器跳闸。
漏电保护器在额定漏电动作电流和额定漏电不动作电流之间有一段动作不确定区域，漏电保护器的漏电流在此区域内波动时，可能导致漏电保护器无规律跳闸。
1.2 漏电保护器选型不合理(1)开关箱内使用的额定漏电动作电流超过了30ma或者是超过用电设备额定电流两倍以上的漏电保护器，或是选用了带延时型的漏电保护器，由于额定漏电动作电流的提高或保护灵敏度的下降，发生漏电故障时，末级漏电保护器没有动作，上级漏电保护器就可能动作。
(2)有些随机使用性负载没有专用的开关箱，如i、Ⅱ类电锤、电钻、小型切割机等手持电动工具，在接有较大额定电流的漏电保护器后，在发生漏电或故障时，末级漏电保护器就可能不动作，或者和上一级漏电保护器同时跳闸。
(3)末级漏电保护的上级漏电保护额定漏电动作电流和额定漏电不动作电流选择过小，没有考虑漏电保护器后的配电线路上可能有相对较大的正常漏电流。
一般上级漏电保护的额定漏电动作电流选择为下级额定漏电动作电流的两倍左右。
如对于末级的上一级漏电保护，在保护范围较小时，上级漏电保护器额定漏电动作电流可选择50ma或75ma；保护范围较大或在上一级漏电保护器后有较多的单相或双相负载如电焊机时，应考虑众多单、双相负载接线不平衡时，可能有相对较大的漏电流，上一级漏电保护器额定漏电动作电流可选择75ma或100ma。
有条件时，这一级漏电保护器应带有0.2s的延时，这样可提高漏电保护范围内末级和其上一级漏电保护器动作的选择性。
工作当中最怕遇到漏电保护器（以下简称漏保）误动作故障。
因为这种故障的原因大多存在一定的隐蔽性和偶发性，处理起来往往十分繁杂和棘手。
一、接线错误
如果用电设备接线不当、相邻分支供电线路零线相互接通、漏保极数选用不对（如三相漏保开关用在单相电网中）等错误做法，极易造成漏保开关发生误动作。
二、接地不当
这种情况含有：零线重复接地、自藕变压器接地点分流、零序电流互感器检测回路中的金属铠装电缆金属外层接地不当等几大原因。
三、过电压引起的误动作
当供电线路中出现雷击过电压或操作过电压现象时，因过电压幅值较大且频率高，而电缆/线对地等效电容阻抗很小，导致充电电流很大从而引起漏保误动作。
这也正是现在电网加装浪涌保护器的原因所在。
四、电磁干扰
如果漏保开关附近有大功率电器启动或存在变频器、软启动器等这类工控电子设备时，这部分电器设备所产生的干扰磁场（或称电磁污染），有时会引发漏保误动作。
为此现在这部分电路当中多加装有电磁吸收或抑制器，以避免这种情况的发生。
五、受附带过载、短路保护功能牵连
现今部分漏保开关兼有过载保护、短路保护功能，工作中常见因过载或短路保护脱扣器动作电流整定不当，而牵连到漏保开关出现误动作
现象发生。
六、环流影响
在供电系统中若有两台电力变压器并联运行时，如果每台变压器的中性点均各自有接地线，且两台变压器的阻抗相差较大时，那么这两台变压器的接地线中就会出现环流现象，当环流达到一定值后，就会导致漏保开关误动作。

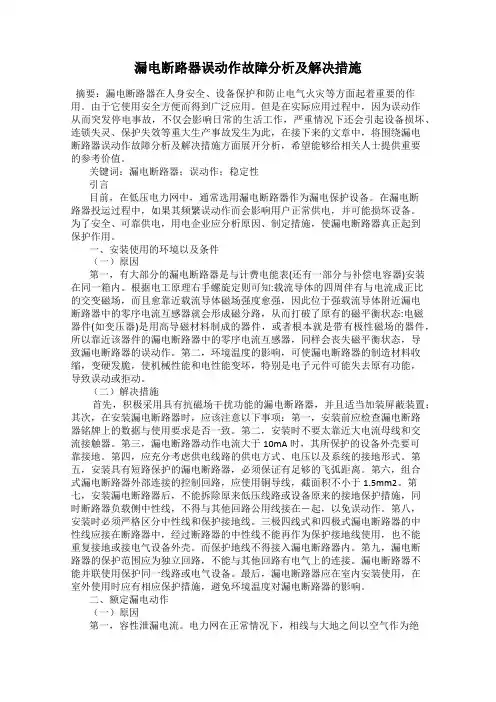

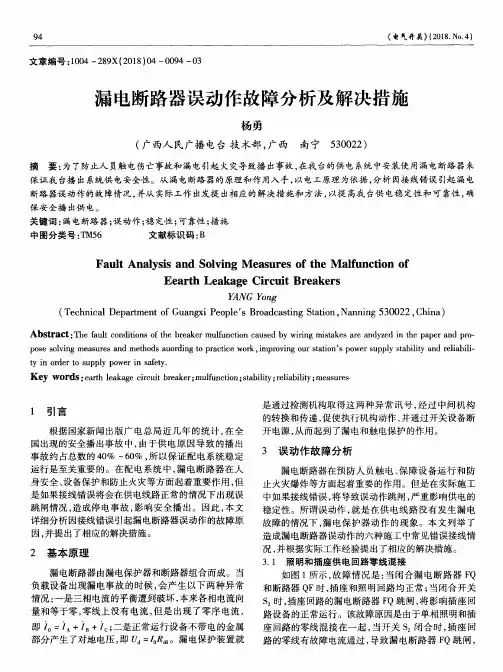

漏电断路器误动作故障分析及解决措施摘要：漏电断路器在人身安全、设备保护和防止电气火灾等方面起着重要的作用。
由于它使用安全方便而得到广泛应用。
但是在实际应用过程中，因为误动作从而突发停电事故，不仅会影响日常的生活工作，严重情况下还会引起设备损坏、连锁失灵、保护失效等重大生产事故发生为此，在接下来的文章中，将围绕漏电断路器误动作故障分析及解决措施方面展开分析，希望能够给相关人士提供重要的参考价值。
关键词：漏电断路器；误动作；稳定性引言目前，在低压电力网中，通常选用漏电断路器作为漏电保护设备。
在漏电断路器投运过程中，如果其频繁误动作而会影响用户正常供电，并可能损坏设备。
为了安全、可靠供电，用电企业应分析原因、制定措施，使漏电断路器真正起到保护作用。
一、安装使用的环境以及条件（一）原因第一，有大部分的漏电断路器是与计费电能表(还有一部分与补偿电容器)安装在同一箱内。
根据电工原理右手螺旋定则可知:载流导体的四周伴有与电流成正比的交变磁场，而且愈靠近载流导体磁场强度愈强，因此位于强载流导体附近漏电断路器中的零序电流互感器就会形成磁分路，从而打破了原有的磁平衡状态:电磁器件(如变压器)是用高导磁材料制成的器件，或者根本就是带有极性磁场的器件，所以靠近该器件的漏电断路器中的零序电流互感器，同样会丧失磁平衡状态，导致漏电断路器的误动作。
第二，环境温度的影响，可使漏电断路器的制造材料收缩，变硬发脆，使机械性能和电性能变坏，特别是电子元件可能失去原有功能，导致误动或拒动。
（二）解决措施首先，积极采用具有抗磁场干扰功能的漏电断路器，并且适当加装屏蔽装置；其次，在安装漏电断路器时，应该注意以下事项：第一，安装前应检查漏电断路器铭牌上的数据与使用要求是否一致。
第二，安装时不要太靠近大电流母线和交流接触器。
第三，漏电断路器动作电流大于10mA时，其所保护的设备外壳要可靠接地。
第四，应充分考虑供电线路的供电方式、电压以及系统的接地形式。
施工现场漏电保护器误动作的原因及预防措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月施工现场漏电保护器误动作的原因及预防措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、引言根据《施工现场临时用电安全技术规范》（JGJ46-2005）第1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三四线制低压电力系统，必须符合下列规定：1、采用三极配电系统；2、采用TN-S接零保护系统。
3、采用三级漏电保护系统。
本条款综合规定了在本规范适用范围内的用电系统中所体现的三项基本安全技术原则。
在临时用电总配电箱和开关箱中应装设漏电保护器，形成三级配电三级漏电保护的模式，强制采用TN-S三相五线式供电系统的目的就是为了保障施工现场用电安全，而各级漏电保护器是TN-S供电系统是最关键的保护设备，但施工现场的用电环境一般比较差，使用的设备、线路本身安全隐患比较多，流动性、重复性、临时性较强，施工用电人员甚至管理人员的素质参差不齐。
在实际施工中由于施工现场所具有的特殊性，导致在使用过程中屡屡发生误动作。
这不仅严重影响了施工现场正常施工，而且使施工现场用电安全无法得到有效的保障。
通过加强施工现场对施工用电的实践，对漏电保护器频繁误动作的原因进行分析，提出误动作的一些预防措施。
下面我们下了解一下漏电保护器的工作原理。
二、漏电保护器（RCD）的工作原理目前建筑施工现场应用最广泛的是电流型漏电保护器，该漏电保护器是由零序电流（压）互感器、漏电放大器、脱抠机构、主开关、实验按钮等五部分组成。
以采用三相四线漏电包伙器为例，在三相四线电网中，三相四线合成电流关系为：Iu+Iv+Iw+In=O四线穿入零序电流互感器，合成电流为零，互感器二次侧无电流流动，所以磁通为零，剩余电流动作保护装置不动作。
当有人遭到电击时，应有电流Ir从相线经人体流入大地回到变压器中性点，形成闭合路。
再加上正常运行的三相低压电网漏电所产生的剩余电流I∑z。
此时，通过零序电流互感器依次侧电流是u+Iv+Iw+In=I∑z+Ir在I∑z+Ir的电流作用下，零序电流互感器的铁芯有了磁，其二次侧就感应出电流，即有了信号，此信号经放大，回到了执行元件上，便可迅速切断供电回路，使用电者得到保护。
三、施工现场漏电保护器（RCD）误动作的原因（一）外界干扰施工现场临时用电的漏电保护器受外界干扰是造成其误动作及拒动作的原因之一。
而外界干扰又分为电压干扰、负荷故障电流干扰及周围气候及环境影响等多种因素干扰。
1、电压干扰（1）过电压雷击时正逆变换过程引起的过电压，通过架空线路、绝缘电线、电缆和电气设备的对地电池，产生对地泄露电流，足以使剩余电流保护器发生误动作，甚至直接损坏。
（2）中性点位移过压中性点过电压主要是由电源阻抗不对称、负载不对称、三相对地绝缘不对称及中性线内阻过大或中断等原因引起的三相不平衡，使中性线对地电位升高。
过高时将造成保护器的电源及电子电路的损坏、带有失压脱口器的自动开关脱扣线圈烧坏；过低时会引起失压脱扣线圈开关跳闸、合闸控制回路不能启动、带有机械闭锁装置的电磁开关因叹跳动率不足，使脱扣速度缓慢，或因吸跳功率不足而拒动。
2、线路和用电设备干扰（1）施工现场有的照明线路乱拉乱接现象很严重，导线老化、线路和用电设备绝缘电阻低、泄露大、甚至接地。
致使保护器频繁动作或不能投入动行。
（2）由于漏电开关输出端中性线绝缘不良，接地接零保护安装保护器时电源侧中性点未接地。
发生触电时，保护器被旁路而使灵敏度下降或拒动。
（3）户外施工用一台漏电保护器控制多个回路时，保护器也容易产生误动作或拒动作。
由于户外使用，且施工现场潮湿，又带有插座回路，为满足直接接触保护要求。
动作电流选用30mA以下的保护器。
但各分支回路的用电设备多，对地的静电电容大，而插座及插头或橡皮绝缘电缆老化产生漏电流。
多个微小的漏电流积累在一起，就可能引起剩余电流保护器动作。
3、环境条件内干扰剩余电流保护器受环境条件变化的影响，主要是指使用环境条件恶化，如夏季出现的高温，雨水季节出现的潮湿，或保护器附近按长有强烈振动冲击的电器机械设备，或受到腐蚀性气体的侵蚀，使保护器的电子元件电磁线圈或机构等元件产生锈蚀、霉断，以致引起保护器的误动作或拒动作。
（二）漏电开关安装接线错误漏电保护器在安装中，往往因接线错误或安装方式与线路结构不相适应而引起误动作、拒动作或达不到最佳效果：1、使用单相负载，而中性线未穿过漏电保护器。
当接通单相负载，漏电开关就动作；2、中性线穿国漏电保护器将保护跳闸；中性线对接地绝缘不良或接地不良，似接非接，导致漏电保护器无规律跳闸，故障不易查找；3、中性线穿过漏电保护器后，同其他漏电保护器的中性线或其他没有装设漏电保护器的中性线连在一起，当接通负载时漏电开关动作；4、选用三相四线或四极的电子式漏电保护器用于三相四线或双负载，中性线未引入漏电保护器或虽引入但虚接，致使漏电保护器控制回路无电源而拒动。
一旦发生漏电事故。
引起上级漏电保护动作；5、三相负载如电动机一般不接中性线，使用四芯电缆，其中有一芯应接PE保护线和电动机外客，但在一些情况下，这跟PE 保护线接在了中性线上，实际上是把中性线通过电机外壳接地，在只有三相负载或有双相负载但不平衡，中性点发生偏移时，就会使上级漏电保护跳闸，如果中性线电阻较大时，可能造成漏电保护无规律跳闸；6、漏电保护器后和负载没有平均分配。
施工现场电焊机大部分使用交流380V电源，漏电保护器后的电焊机一次线路对地漏电矢量和不为零，对于极保护的上级漏电保护，如果多台电焊机接线极不平衡，就会使通过它的漏电电流增加，同时使中性线对地电位抬高，增加了中性线漏电的机率，增加了电焊机上级保护跳闸机率。
在用电设备和线路发生漏电故障或漏电流增加时，会造成上级漏电保护先于电焊机末级漏电保护或两漏电保护同时跳闸；7、中性线断线或接触不良，致使中性点电位偏移零电位，增加了中性线漏电和引发其他故障的几率；8、施工现场移动设备比较多，如振捣棒、手电钻、小型切割机、打夯机、小型电焊机等随机使用性比较强，甚至有的设备未接入开关箱（两级配电），而直接在分箱上接线，当机械漏电时，这也增加了总漏电保护器频繁跳闸的几率。
(三)漏电保护器质量差、参数配置不当现场未按相关规范及标准制定的方案参数要求购买及按长漏电保护器，以及由于产品质量低劣，内部实际整定参数不符合《剩余电流动作保护器的一般要求》（GB6829-1995）而出厂的产品也会出现误动作与拒动作现象。
1、在总容量超过50KW不按规范编制施工组织设计，未按设计的规范参数配置漏电保护器。
末极末按《施工现场临时用电安全技术规范》（JGJ46-2005）第8.2.10条“开关箱中漏电保护器的额定漏电动作电流不应大雨30mA，额定动作时间不应大于0.1s”。
使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定动作时间不应大于0.1s “。
选择高灵敏度快速动作型的剩余电流保护器。
如果开关箱内使用的额定漏电动作电流超过了30mA漏电保护器，或是选用带延时型的漏电保护器（此种情况多数发生在”使用与潮湿或有腐蚀介质场所的漏电保护器“的选择上）。
由于额定漏电动作电流的提高或保护灵敏度的下降，发生漏电故障时，开关箱漏电保护器作迟缓起不到保护作用。
末极漏电保护的上级漏电保护额定漏电动作电流和额定漏电不动作电流选择过小，没有考虑漏电保护器后的配电线路上可能有相对叫大的正常漏电流。
造成漏电保护器过于灵敏。
2、总配电箱末按《施工现场临时用电安全技术规范》（JGJ46-2005）第8.2.11“总配电箱漏电保护器的额定漏电动作电流应大于30mA，额定动作时间应大于0.1s，但其额定漏电动作电流与额定动作时间的乘积不应大于30mA.s“实施。
部分现场电工选择的漏电保护器额定漏电动作时间参数与漏电动作电流参数却与开关箱相同，这就造成所选择的漏电保护器型号不匹配。
当系统中某设备或线路发生漏电故障时，总配电箱、分配电箱和开关箱的漏电保护器同时动作造成整个工地停电，致使整个工地停工。
3、对在施工现场所使用的漏电保护器进行抽样调查测试，尚存在着部分漏电保护器质量低劣，保护内部电器整定值与电器铭牌标称值不符的现象，例如：按规范要求总配电箱中选择额定动作时间150A、0.2s的漏电保护器。
我们用漏电开关测试仪进行漏电时间测试时其参数有的只有60mA、0.1。
总漏电保护器的误动作往往会造成施工现场全面停电，给施工质量及工期带来不良后果。
为饿解决此问题，部分现场电工不是寻找合格的漏电保护器更换，而是跨过（拆除）漏电保护器直接接在总隔离开关下，这样一来，漏电保护器无法全面覆盖施工现场的供电线路及设备，因此安装并选择合格的总漏电保护器就显得尤为重要。
四、造成故障的原因及预防措施造成上述故障的主要原因是某些工地电工受知识水平限制，对漏电开关的原理及使用不了解，从方案编制到施工，对规范理解不深，不按规范要求实施，电工对建筑临时用电安全技术规范不熟悉，不具备处理和应付建筑工地由于环境恶劣和生产条件的特殊所带来的安全用电问题，除了加强施工现场的管理及对电工的加强培训外，需要从技术的角度，制定相应的预防措施。
（一）界干扰1、雷电过压干扰引起误动作的原因除在架空线路安装避雷器或击穿间隙，及在总配电箱处安装150mA、0.2s的延时型漏电断路器。
2、为了防止中性点位移过电压损坏或降低漏电断路器的灵敏度，应调整负载，使换分支线相序，减小三相绝缘电阻不平衡电流，交换中性线，使导线截面不小于各相线的导线截面。
3、安装完保护器后应蛹500V摇表对低压线路进行遥测，漏电保护进线测，其泄露电流必须控制允许的范围内，当其泄露电流大于允许值时，必须更换绝缘良好的供电线路。
若对地绝缘较低或为零时，应查清故障原应后方可投入运行。
4、电动机及其它电气设备在正常运行饿绝缘电阻不应小于0.5M。
5、对于电焊机等大启动电流的设备一般应选用对浪涌过电压、过电流不太敏感的电磁型漏电保护器；或选用比电焊机额定电流大2倍的电子式漏电保护器，但作为末级漏电保护，额定漏电动作电力强、不受电压波动影响的电磁式漏电保护器。
