三峡大学专升本《电路》课程考试试卷样卷及考研电路试卷

第1章 试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分)1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成.2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 .3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。

无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。

4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析.5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。

6、 电压 是电路中产生电流的根本原因,数值上等于电路中 两点电位 的差值。

7、 电位 具有相对性，其大小正负相对于电路参考点而言.8、衡量电源力作功本领的物理量称为 电动势 ,它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。

9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ,其单位有 瓦特 和 千瓦 。

10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。

11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系, KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系,具有普遍性。

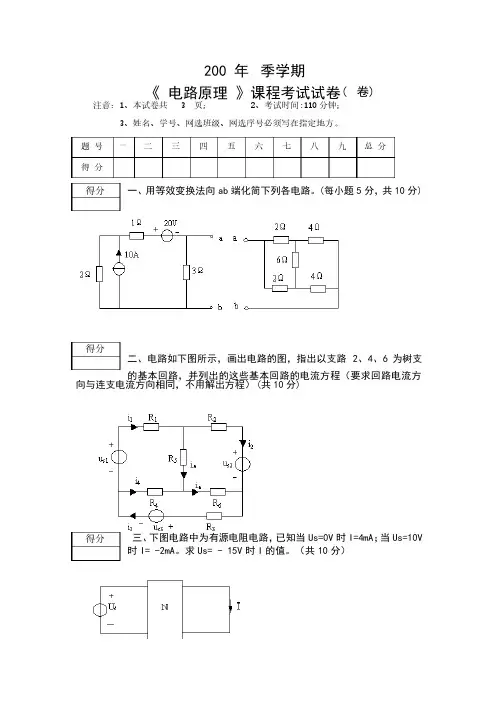

200 200 年年季学期 《 电路原理 》课程考试试卷(卷) 注意：注意：11、本试卷共、本试卷共 3 3 3 页；页；页； 2 2 2、考试时间、考试时间、考试时间:110:110分钟；分钟；3、姓名、学号、网选班级、网选序号必须写在指定地方。

一、用等效变换法向ab 端化简下列各电路。

(每小题5分，共10分)二、电路如下图所示，画出电路的图，指出以支路2、4、6为树支的基本回路，并列出的这些基本回路的电流方程（要求回路电流方向与连支电流方向相同，不用解出方程）(共10分)三、下图电路中为有源电阻电路，已知当Us=0V 时I=4mA I=4mA；；当Us=10V 时I= -2mA I= -2mA。

求。

求Us= - 15V 时I 的值。

（共10分）题 号 一 二 三 四 五 六 七 八 九 总 分 得 分得分得分得分四、求下图ab 端口的戴维宁等效电路。

（共10分）五、如下图电路原已达稳态，求开关S 闭合后电流i L (t)(t)。

（共。

（共15分）六、电路如下，求图中从1-11-1′看进去的等效电感。

（′看进去的等效电感。

（′看进去的等效电感。

（1010分）七、七、Y-Y Y-Y 型对称三相电路端线阻抗Z 1=1+1j Ω，负载阻抗Z=5+6j Ω，电源端线电压U AB =380=380∠∠30¡，试用三相归于一相的计算方法计算各相负载中的电流，并画出一相计算电路。

（共10分）得分得分得分得分八、下图所示电路在t=0时合上开关S ，用运算法求电流i(t)i(t)。

(共10分)九、求如下图所示二端口网络的Y(s)Y(s)矩阵参数。

矩阵参数。

矩阵参数。

(10(10分)得分得分三峡大学研究生入学考试试题 科目： 电路一、（一、（1515分）试用结点法或回路法求图1所示电路中电流I 。

二、（二、（1515分）电路如图2所示，试用戴维南定理计算4Ω电阻两端的电压U 。

三、（三、（1515分）图3所示电路中激励为冲激电流源，求u c 、i L 的零状态响应。

4A + - 1Ω 1Ω 2V 1Ω2Ω I 图2-1-1 题2-3-2图2.综合计算题（注：A 、共8题，每题的分数标在题头处，共100分；B 、每题有三道同等分数的题，考生可以从其中任意选择一题进行答卷，并且只能选择一题答卷，请在答卷纸上注明题号）2-1．（本题12分） 2-1-1．求解图2-1-1所示电路中的电流I 。

2-1-2．一半径为R 的带电球体，其电荷体密度分布为ρ=A r (r ≤R )ρ=0 (r >R )A 为一常数．试求球体内外的场强分布．2-1-3．什么是信息化，信息化从哪些方面促进工业化的发展？2-2．（本题12分） 2-2-1．电路如图2-2-1所示，用叠加原理求支路电流I 1、I 2。

2-2-2．电荷以相同的面密度σ分布在半径为r 1=10cm 和r 2=20 cm 的两个同心球面上．设无限远处电势为零，球心处的电势为U 0=300 V 。

(1)求电荷面密度σ 。

(2)若要使球心处的电势也为零，外球面上应放掉多少电荷?［ε0=8.85×10-12 C 2·N -1·m -2］2-2-3．管理信息系统的开发方法有结构化开发方法、原型法、面向对象方法和计算机辅助软件工程等方法。

试问：（1）结构化开发方法的基本思想是什么？（2）用原型法开发信息系统有何优缺点？（3）你认为这两种开发方法在适用性方面有何不同？2-3. （本题12分）2-3-1．已知一感性负载由有效值220V 频率50Hz 的正弦电压源供电，测得流过负载电流为2.2A ，负载吸收功率242W 。

求该负载的等效电阻R 和电感L 。

2-3-2．如题2-3-2图，载有电流I 的长直导线附近，放一导体半圆环MeN 与长直导线共面，且端点MN 的连线与长直导线垂直．半圆环的半径为b ，环心O 与导线相距a ．设半圆环以速度v 平行导线平移，求半圆环内感应电动势的大小和方向以及MN 两端的电压U M -U N ．第3页+ - 6Ω 10V I 1 5A 4Ω I 2图2-2-12-3-3当某企业接到客户的订货要求后，根据用户的欠款时间和现有库存情况处理客户的要求：如果欠款时间少于30天，并且需求量不大于库存量，则立即发货，如果需求量大于库存量则先按库存量发货，进货后再补发；如果欠款时间大于30天而小于100天，且需求量不大于库存量，则要求客户先付款再发货，如果需求量大于库存量则不发货；如果欠款时间大于100天，则通知客户先付欠款。

第1章试题库一、填空题（提议较易填空每空0.5分，较难填空每空1分）1、电流所通过旳途径叫做电路，一般由电源、负载和中间环节三部分构成。

2、实际电路按功能可分为电力系统旳电路和电子技术旳电路两大类，其中电力系统旳电路其重要功能是对发电厂发出旳电能进行传播、分派和转换；电子技术旳电路重要功能则是对电信号进行传递、变换、存储和处理。

3、实际电路元件旳电特性单一而确切，理想电路元件旳电特性则多元和复杂。

无源二端理想电路元件包括电阻元件、电感元件和电容元件。

4、由理想电路元件构成旳、与实际电路相对应旳电路称为电路模型，此类电路只合用集总参数元件构成旳低、中频电路旳分析。

5、大小和方向均不随时间变化旳电压和电流称为稳恒直流电，大小和方向均随时间变化旳电压和电流称为交流电，大小和方向均随时间按照正弦规律变化旳电压和电流被称为正弦交流电。

6、电压是电路中产生电流旳主线原因，数值上等于电路中两点电位旳差值。

7、电位具有相对性，其大小正负相对于电路参照点而言。

8、衡量电源力作功本领旳物理量称为电动势，它只存在于电源内部，其参照方向规定由电源正极高电位指向电源负极低电位，与电源端电压旳参照方向相反。

9、电流所做旳功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做旳功称为 电功率 ，其单位有 瓦特 和 千瓦 。

10、一般我们把负载上旳电压、电流方向称作 关联 方向；而把电源上旳电压和电流方向称为 非关联 方向。

11、 欧姆 定律体现了线性电路元件上电压、电流旳约束关系，与电路旳连接方式无关； 基尔霍夫 定律则是反应了电路旳整体规律，其中 KCL 定律体现了电路中任意结点上汇集旳所有 支路电流 旳约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 旳约束关系，具有普遍性。

12、理想电压源输出旳 电压 值恒定，输出旳 电流值 由它自身和外电路共同决定；理想电流源输出旳 电流 值恒定，输出旳 电压 由它自身和外电路共同决定。

三峡大学电路分析考试试卷及参考答案1一、单项选择题（5’）1.A、2ΩB、8ΩC、6ΩD、4Ω答案：D2.A、4AB、-2AC、0AD、2A 答案：A3.A、0AB、3AC、6AD、-2A 答案：D 4.A、0AB、+/-3AC、+/-6AD、+/-9A 答案：C5.A、1AB、2AC、3AD、4A 答案：B6.A、1ΩB、2ΩC、3ΩD、4Ω答案：C 7.A、300.04ΩB、226.09ΩC、250.8ΩD、360.2Ω答案：B 8.A、34V，2.061ΩB、34V，1.619ΩC、25V，2.061ΩD、25V，1.619Ω答案：B9.A、1.5A，0.5VB、1.5A，1VC、1A，0.5VD、1A，1V答案：A10.A、3.6ΩB、4.1ΩC、4.6ΩD、5.2Ω答案：C 11.A、0.245VB、0.422AC、0.677AD、0.833A 答案：C 12.A、5WB、10WC、15WD、20W答案：B 13.A、1AB、2AC、3AD、4A答案：D 14.A、发出，吸收B、发出，发出C、吸收，发出D、吸收，吸收答案：B15.A 、5B 、10C 、15D 、20答案：D16.标有额定值为“220V 、100W ”和“220V 、25W ”白炽灯两盏，将其串联后接入220V 工频交流电源上，其亮度情况是：A 、25W 的灯泡较亮B 、100W 的灯泡较亮C 、两只灯泡一样亮D 、两只灯泡都不亮答案：A17.已知一非正弦电流)2sin 21010()(t t i ω+=A ，它的有效值为：A 、220 AB 、210 AC、20AD、10A答案：B18.某三相电源绕组连成Y时线电压为380V，若将它改接成Δ形，线电压为：A、380VB、660VC、220VD、190V答案：C二、判断题（5’）1.某电路的阻抗Z=（3+j4）Ω，则其导纳Y=（1/3+j1/4）Ω。

答案：错误2.通常电灯接通的越多，总负载电阻越小。

第1章 试题库一、填空题（建议较易填空每空0.5分,较难填空每空1分）1、电流所经过的路径叫做 电路 ,通常由 电源 、 负载 和 中间环节 三部分组成.2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。

3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。

无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件.4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。

6、 电压 是电路中产生电流的根本原因,数值上等于电路中 两点电位 的差值。

7、 电位 具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为 电动势 ,它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。

9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。

10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向.11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系,与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系, KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系,具有普遍性。

第 1 页共 3 页
三峡大学 2013 年研究生入学考试试题(A 卷)
科目代码： 831
科目名称：
电路
考试时间为 3 小时，卷面总分为 150 分
答案必须写在答题纸上
一、（30 分）求出图 1（a）、图 1(b)所示电路的输入电阻 Rin 或输入阻抗 Zin 。
（说明：图 1（a）、图 1(b)各为 15 分）
图3
四、（25 分）图 4 所示对称三相电路中，电源线电压为U AB 3800o V 。已知：
Y P2
接负载 20kW
功 率 P1 ， cos
2100k.8W5 （，感c性os）。1 求0电.85流（IA感及性功）率；表W连的接示负数载。的
功
率
图4
第3页
五、（25 分）电路图 5 所示。 us (t) 是激励电压源， RL 是负载。 1）求电压转移函数 H (s) U RL (s) / U S (s) 并分析该电路是什么类型的滤波器；
图1
二、（本题 20 分）电路如图 2 所示，已知 R1=3Ω，R2=2Ω，uS=6V，iS=1A，求从 a、 b 端看进去的戴维南等效电路。
图2 图2
第 2页
三、（本题 30 分）电路如图 3 所示，已知 R1=10Ω，R2=5Ω，R3=10Ω，C=0.01F， uS=20V，电路原处于稳态，t=0 时开关 S 闭合，试求 uC(t)、iC(t)、i(t)。
第3页
五、电路如图
5
所示，已知
uS

t


20
sin

2t

2

V
，原来开关是闭合的，电路
已稳定。t=0 时，将 S 打开，求 S 打开后电感电流 iL(t)及电容电压 uC(t)。 （本题 25 分）

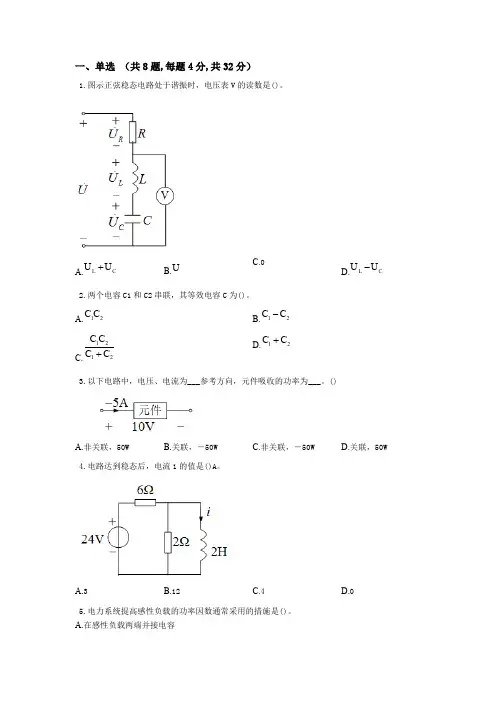

一、单选 （共8题,每题4分,共32分）1.图示正弦稳态电路处于谐振时，电压表V 的读数是()。

A. B.C.0D.2.两个电容C1和C2串联，其等效电容C 为()。

A.B.C. D.3.以下电路中，电压、电流为___参考方向，元件吸收的功率为___。

()A.非关联，50WB.关联，－50WC.非关联，－50WD.关联，50W4.电路达到稳态后，电流i 的值是()A 。

A.3B.12C.4D.05.电力系统提高感性负载的功率因数通常采用的措施是()。

A.在感性负载两端并接电容LC U U +U L C U U -12C C 12C C -1212C C C C +12C C +B.在感性负载上串联电容或并接电容都可以C.在感性负载两端并接电阻D.在感性负载上串联电容6.图示电路中，端口电压u的表达式为()。

A.u＝10－20－30B.u＝10＋20＋30C.u＝10＋20－30D.u＝10－20＋307.图示电路的端口等效电阻为()。

A.3欧B.2欧C.4欧D.1欧8.下图中的ux为()。

A.8VB.－1/8VC.－8VD.1/8V二、填空（共5题,共56分）1.图示含理想运算放大器电路，运算放大器工作在线性区。

同相输入端的电位为___u1。

应用虚短路特性，则u１/uo为___。

由同相输入端的KCL方程得，电路的放大倍数uo/us为___。

【8分】2.图示正弦稳态电路，对耦合电感进行去耦，耦合电路的等效电感为___mH，电流i的幅值为___A。

【8分】3.确定图示电路ab端口的戴维宁等效电路:R开路时的Uab等于___V，ab端口的戴维宁等效电阻等于___欧。

R等于___欧时获得的功率最大，R获得的最大功率为___W。

【16分】一、单选（共8题,每题4分,共32分）1.标准答案：C2.标准答案：C3.标准答案：B4.标准答案：C5.标准答案：A6.标准答案：C7.标准答案：B8.标准答案：C二、填空（共5题,共56分）1.【8分】标准答案：１，1/32.【8分】标准答案：4mH，4A3.【16分】标准答案：40V，10欧，10欧，40W一、单项选择题（本大题共25小题，每小题2.0分，共50分）1.图中电压u为（）。

电路考研考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A2. 根据基尔霍夫电压定律，沿着任何闭合路径，电压的代数和等于：A. 零B. 正无穷C. 负无穷D. 不确定答案：A3. 电流的参考方向可以是：A. 正向B. 反向C. 任意方向D. 只有正向答案：C4. 电感元件的伏安关系为：A. v = L(di/dt)B. i = C(dv/dt)C. v = R * iD. i = G * v5. 在理想变压器中，原边与副边的电压比与什么成正比：A. 匝数比B. 电流比C. 电阻比D. 电感比答案：A6. 电路的功率因数是：A. 有功功率与视在功率的比值B. 有功功率与无功功率的比值C. 无功功率与视在功率的比值D. 视在功率与无功功率的比值答案：A7. 一个电路的总电阻是10Ω，当串联一个5Ω的电阻后，总电阻变为：A. 5ΩB. 10ΩC. 15ΩD. 20Ω答案：C8. 电路中电流的瞬时值表达式为i(t) = 10sin(100πt)，其频率为：A. 50HzB. 100HzC. 200HzD. 500Hz答案：A9. 在RLC串联电路中，当电感和电容的阻抗相等时，电路的总阻抗：B. 最小C. 不变D. 不确定答案：B10. 一个电路的总功率为100W，总电流为5A，总电压为：A. 20VB. 10VC. 50VD. 20V答案：C二、填空题（每题2分，共10分）1. 电路中的功率可以分为_______功率和_______功率。

答案：有功；无功2. 电路的总阻抗等于电阻与_______的平方和的平方根。

答案：电抗3. 电路的谐振频率可以通过公式_______计算。

答案：f = 1/(2π√(LC))4. 在电路中，当电流通过电阻时，会产生_______。

答案：热量5. 电路中，电流的相位与电压的相位之间的关系称为_______。

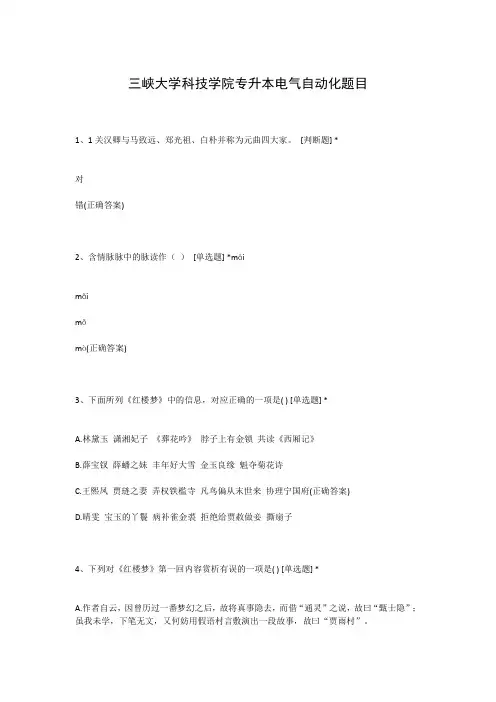

三峡大学科技学院专升本电气自动化题目1、1关汉卿与马致远、郑光祖、白朴并称为元曲四大家。

[判断题] *对错(正确答案)2、含情脉脉中的脉读作（）[单选题] *māimǎimǒmò(正确答案)3、下面所列《红楼梦》中的信息，对应正确的一项是( ) [单选题] *A.林黛玉潇湘妃子《葬花吟》脖子上有金锁共读《西厢记》B.薛宝钗薛蟠之妹丰年好大雪金玉良缘魁夺菊花诗C.王熙凤贾琏之妻弄权铁槛寺凡鸟偏从末世来协理宁国府(正确答案)D.晴雯宝玉的丫鬟病补雀金裘拒绝给贾赦做妾撕扇子4、下列对《红楼梦》第一回内容赏析有误的一项是( ) [单选题] *A.作者自云，因曾历过一番梦幻之后，故将真事隐去，而借“通灵”之说，故曰“甄士隐”；虽我未学，下笔无文，又何妨用假语村言敷演出一段故事，故曰“贾雨村”。

B.癞头僧看见英莲，乃指着她大笑，口内念了四句言词道：惯养娇生笑你痴，菱花空对雪澌澌，好防佳节元宵后，便是烟消火灭时。

后两句即暗示元宵佳节英莲丢失，甄家被烧。

C.西方灵河岸上三生石畔，有绛珠草一株，时有赤瑕宫神瑛侍者，日以甘露灌溉，这绛珠草始得久延岁月，得换人形，后来绛珠仙子用她一生的眼泪来还他。

这就是金玉良缘。

(正确答案)D.中秋佳节，贾雨村借着酒兴，口占一绝：时逢三五便团圆，满把清光护玉栏，天上一轮才捧出，人间万姓仰头看。

这首诗对月寓怀，抒发了自己的抱负。

5、下列词语中，加着重号字的注音不正确的一项是（）[单选题] *A、精湛竣工眷属B、书籍违背拜谒C、喘息祭祀糟粕(正确答案)D、抵御阴霾束缚6、下列关于名著的表述，不正确的一项是；( ) [单选题] *A.凤姐发现贾琏偷娶尤二姐，待贾琏外出办事，把尤二姐骗到家中，百般羞辱二姐，后又利用贾琏新妾秋桐羞辱折磨尤二姐，最后逼得尤二姐吞金自杀。
