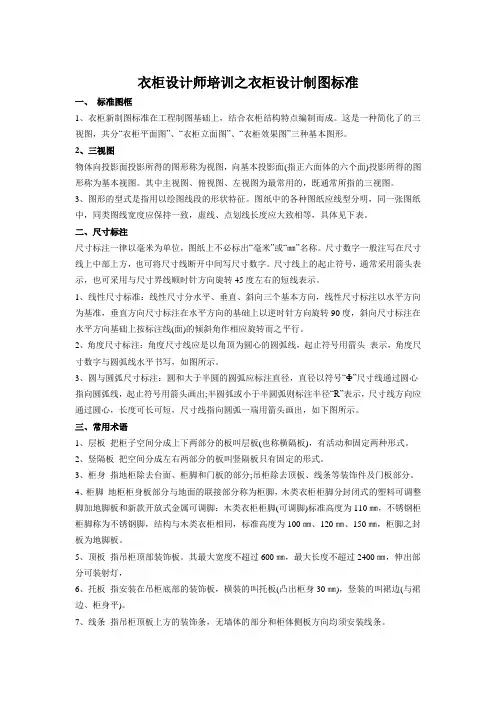

衣柜设计师培训之衣柜设计制图标准一、标准图框1、衣柜新制图标准在工程制图基础上，结合衣柜结构特点编制而成。
这是一种简化了的三视图，共分“衣柜平面图”、“衣柜立面图”、“衣柜效果图”三种基本图形。
2、三视图物体向投影面投影所得的图形称为视图，向基本投影面(指正六面体的六个面)投影所得的图形称为基本视图。
其中主视图、俯视图、左视图为最常用的，既通常所指的三视图。
3、图形的型式是指用以绘图线段的形状特征。
图纸中的各种图纸应线型分明，同一张图纸中，同类图线宽度应保持一致，虚线、点划线长度应大致相等，具体见下表。
二、尺寸标注尺寸标注一律以毫米为单位，图纸上不必标出“毫米”或“㎜”名称。
尺寸数字一般注写在尺寸线上中部上方，也可将尺寸线断开中间写尺寸数字。
尺寸线上的起止符号，通常采用箭头表示，也可采用与尺寸界线顺时针方向旋转45度左右的短线表示。
1、线性尺寸标准：线性尺寸分水平、垂直、斜向三个基本方向，线性尺寸标注以水平方向为基准，垂直方向尺寸标注在水平方向的基础上以逆时针方向旋转90度，斜向尺寸标注在水平方向基础上按标注线(面)的倾斜角作相应旋转而之平行。
2、角度尺寸标注：角度尺寸线应是以角顶为圆心的圆弧线，起止符号用箭头表示，角度尺寸数字与圆弧线水平书写，如图所示。
3、圆与圆弧尺寸标注：圆和大于半圆的圆弧应标注直径，直径以符号“Ф”尺寸线通过圆心指向圆弧线，起止符号用箭头画出;半圆弧或小于半圆弧则标注半径“R”表示，尺寸线方向应通过圆心，长度可长可短，尺寸线指向圆弧一端用箭头画出，如下图所示。
三、常用术语1、层板把柜子空间分成上下两部分的板叫层板(也称横隔板)，有活动和固定两种形式。
2、竖隔板把空间分成左右两部分的板叫竖隔板只有固定的形式。
3、柜身指地柜除去台面、柜脚和门板的部分;吊柜除去顶板、线条等装饰件及门板部分。
4、柜脚地柜柜身板部分与地面的联接部分称为柜脚，木类衣柜柜脚分封闭式的塑料可调整脚加地脚板和新款开放式金属可调脚：木类衣柜柜脚(可调脚)标准高度为110㎜，不锈钢柜柜脚称为不锈钢脚，结构与木类衣柜相同，标准高度为100㎜、120㎜、150㎜，柜脚之封板为地脚板。
