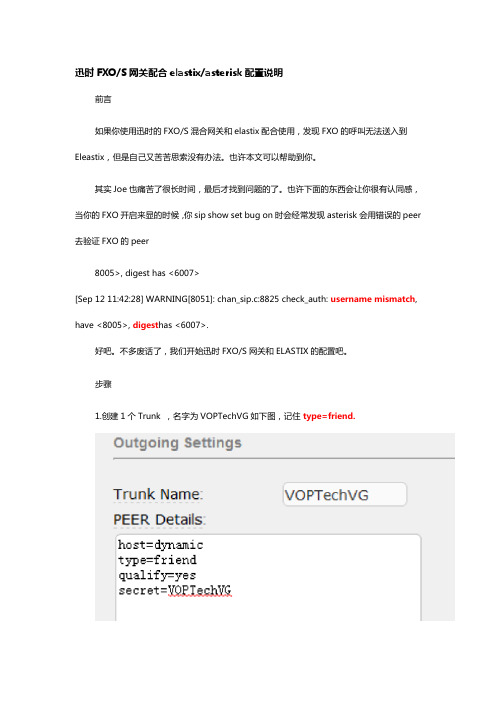

迅时FXO/S网关配合elastix/asterisk配置说明前言如果你使用迅时的FXO/S混合网关和elastix配合使用，发现FXO的呼叫无法送入到Eleastix，但是自己又苦苦思索没有办法。
也许本文可以帮助到你。
其实Joe也痛苦了很长时间，最后才找到问题的了。
也许下面的东西会让你很有认同感，当你的FXO开启来显的时候，你sip show set bug on时会经常发现asterisk会用错误的peer 去验证FXO的peer8005>, digest has <6007>[Sep 12 11:42:28] WARNING[8051]: chan_sip.c:8825 check_auth: username mismatch, have <8005>, digest has <6007>.好吧。
不多废话了，我们开始迅时FXO/S网关和ELASTIX的配置吧。
步骤1.创建1个Trunk ，名字为VOPTechVG如下图，记住type=friend.2.建立1个拨号规则，我么假设9开始的前缀都从FXO呼出。
下图的意思是，9开始的号码，不管多少位都从VOPTECHVG的TRUNK送出以上全部，就是从FXO呼出的设置了，一般不出问题，大家就可以正常拨打外线了。
3.呼入设置，大家可以打开INBOUND ROUTER（呼入设置选项），然后如下图设置。
Joe 这里设置为，只要有888的DID号码进来，就会进入到ELASTIX的IVR（自动欢迎音）。
大家也可以自己进行稀饭的设置，比如说到某一个分机，取决于个人的爱好啊。
4.打开文件编辑器，编辑sip_custom.conf文件。
放入下面的字节match_auth_username=yes。
如果你不加这个。
ASTERISK会拒绝这个呼叫，是因为FXS和FXO的IP地址一样（迅时网关的FXO/S混合使用），ASTERISK会用FXS的用户名和密码去匹配FXO的用户名和密码。
迅时网关配合昆石VOS做加密配置方法一．S口网关加密注册为VOS上的话机配置方法。
1.VOS上正常开注册帐号：业务管理—>话机业务—>话机管理—>添加2.S口设备设置：【基本配置】→【SIP】→【注册服务器】和【代理服务器】地址填写VOS的地址，端口号为5070，【注册方式】选择“按线路注册”，提交保存。
3.【线路配置】→【用户电话号码】在对应的线路号上填写VOS平台上的话机号码，如果号码为一个，所有帐号填写相同的即可，并发数受到VOS的限制。
4.【线路配置】→【用户线功能】选择“线路号码”，“注册”勾选,“注册密码”填写VOS平台该话机号码对应的密码提交保存。
5.【高级配置】 【加密】“信令加密”打勾，“RTP加密”选择“1”，“加密方式”选择“20”，“加密密钥”为空，提交保存。
6.在IE浏览器里分别执行如下操作（此时IE需要登录设备，输入密码验证成功后）IE输入以下命令后敲回车：http://xxx.xxx.xxx.xxx/xml?method=gw.config.set&id482=61202700http://xxx.xxx.xxx.xxx/xml?method=gw.config.set&id483=newrockxxx.xxx.xxx.xxx是当前设备的IP地址，61202700是VOS平台的话机号码（如果每线号码不一样，任选其中一个号码即可）,newrock为该话机号码的密码。
7.【系统工具】 【系统重启】重启设备。
二．O口网关加密注册到VOS配置方法。
1.在VOS上新建一个对接网关如下图，网关ID:newrock 网关的密码为newrock123加密密钥：newrock123 （注：网关密码和加密密钥要相同）2.O口设备设置：【基本配置】→【SIP】→【注册服务器】和【代理服务器】地址填写VOS的地址，端口号为5070，【注册方式】选择“按网关注册”，“注册用户名”是VOS对接网关ID“newrock”，“注册密码”是VOS对接网关密码“newrock123”，提交保存。

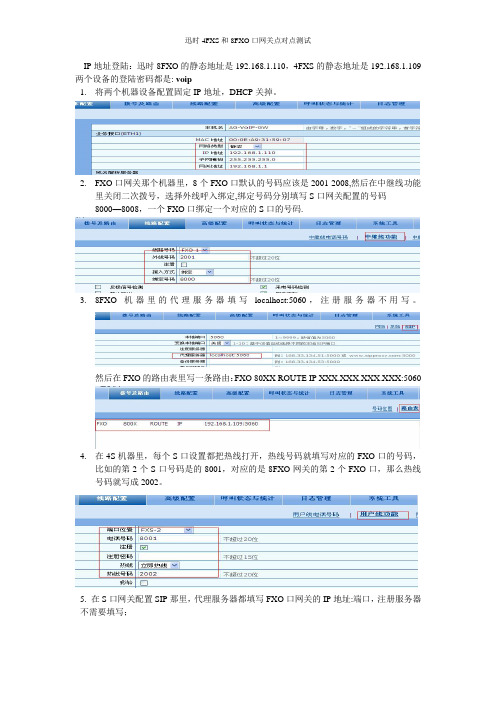

IP地址登陆：迅时8FXO的静态地址是192.168.1.110，4FXS的静态地址是192.168.1.109 两个设备的登陆密码都是: voip
1.将两个机器设备配置固定IP地址，DHCP关掉。
2.FXO口网关那个机器里，8个FXO口默认的号码应该是2001-2008,然后在中继线功能
里关闭二次拨号，选择外线呼入绑定,绑定号码分别填写S口网关配置的号码
8000—8008，一个FXO口绑定一个对应的S口的号码.
3.8FXO机器里的代理服务器填写localhost:5060，注册服务器不用写。
然后在FXO的路由表里写一条路由：FXO 80XX ROUTE IP XXX.XXX.XXX.XXX:5060
4.在4S机器里，每个S口设置都把热线打开，热线号码就填写对应的FXO口的号码，
比如的第2个S口号码是的8001，对应的是8FXO网关的第2个FXO口，那么热线号码就写成2002。
5. 在S口网关配置SIP那里，代理服务器都填写FXO口网关的IP地址:端口，注册服务器不需要填写；
这样你S口一摘机，网关会自动发起呼叫，呼叫到FXO网关的对应的FXO口上去，然后你听到拨号音，实际就是那边FXO口摘机后的声音,然后再拨手机或者固话号码。
同样，从O口呼入，网关会自动发起呼叫，直接呼到绑定的S口上面去。

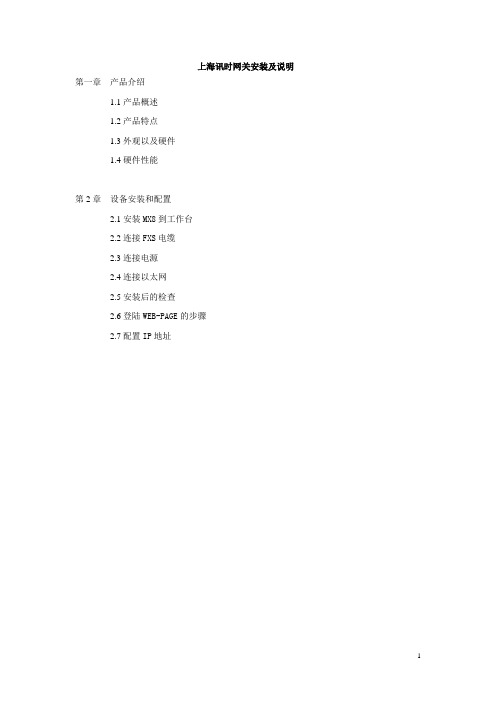

上海讯时网关安装及说明第一章产品介绍1.1产品概述1.2产品特点1.3外观以及硬件1.4硬件性能第2章设备安装和配置2.1安装MX8到工作台2.2连接FXS电缆2.3连接电源2.4连接以太网2.5安装后的检查2.6登陆WEB-PAGE的步骤2.7配置IP地址第一章产品介绍1.1.产品概述MX8 VOIP语音网关系列是高智能、多用途的V oIP接入网关。
使用MX8网关，运营商和虚拟运营商可以通过各种宽带IP接入方式(如FTTB、HFC、ADSL) 向用户提供电话和传真业务。
MX8网关也可以与传统的PBX设备连接，为政府机关、企业及学校提供基于IP 网的、具有异地连接功能的广域虚拟交换机方案。
MX8网关也可以作为IP PBX的远程接入终端。
MX8系列有多种型号可供选择，每种型号配置不同数目的模拟电话线接口(FXS) 和模拟中继线接口(FXO) ，以满足各类用户的需要。
MX8系列语音网关的软件系统沿袭了迅时通信运营商级VoIP网关产品(MX100-AG和MX100-TG) ，从而在功能、语音品质和兼容性等方面继承和保持了迅时通信V oIP 产品的优势。
在硬件方面，MX8系列采用Motorola 时钟速度为50兆32位的中央处理器MPC852为主控制处理器，采用了TI的C5509高效数字信号处理芯片为语音和传真业务处理器。
强大的硬件处理能力，保证了MX8网关在满负载状况下依然能实现模拟语音信号与IP分组包的转换，支持语音信号的编解码(如G.711、G.729A、G.723.1) 以及回声消除等主要功能。
本手册主要介绍MX8的安装及Web配置方式，在开始介绍之前，特别提醒用户注意：修改MX8 Web配置页面中的一个或者多个参数并单击“提交”按钮后，如果有弹出“提交成功！提示：要使配置生效，请重新启动网关”,重新启动MX8以使修改生效。
MX8 VoIP语音网关提供语音提示功能，通过语音的方式提示用户该MX8网关的IP地址。
数字中继网关的管理界面按钮介绍（一）按钮“保存”位于配置界面下方。
用于提交配置信息。
用户完成某页面的参数配置后，点击“保存”。
若系统接受配置信息，将出现成功提示；若出现“重启后配置生效”对话框，则表示该参数需系统重启方可生效；建议用户修改完所有需修改的参数后，点击页面右上角按“重启”，配置即可生效。
1.网络点击“基本配置>网络”，打开该配置界面。
1-1网络配置界面1-2网络配置参数名称说明设备名称配置网关的设备名称。
默认值为MX100G 。
用户可根据部署规划，给每台网关设置不同的名称，以示区别。
主机名最多允许48个字符，由字母，数字，减号"-"组成的字符串，首字符必须为字母。
主机名不允许为空或空格。
开头必须是字母，不允许以减号结尾。
ETH名称说明连接方式获取IP地址的方式。
●固定IP地址：设备采用静态IP地址。
●自动获取IP地址（默认）：使用动态主机配置协议（DHCP）获取IP地址及其他网络参数。
●PPPoE：使用PPPoE协议获取IP地址及其他网络参数。
当设备直接与ADSL 调制解调器相连并拨号上网时需选择PPPoE。
上网账号如果选择PPPoE，在此输入服务提供商提供的账号。
无默认值。
上网密码如果选择PPPoE，在此输入服务提供商提供的密码。
无默认值。
IP地址设备的IP地址。
当连接方式选择“固定IP地址”时，该地址可手动设置；连接方式为“自动获取IP地址”时，该地址不可手动设置，但自动获取地址失败时，设备将采用已有的固定IP地址。
子网掩码子网掩码与IP地址配合使用。
当网关采用固定IP地址时，必须输入此参数；当通过DHCP自动获取IP地址时，这里显示的是DHCP自动获取的子网掩码。
网关地址网关所在局域网网关IP地址。
当网关通过DHCP获取到IP地址时，这里显示的是通过DHCP自动获取的局域网网关地址。
DNS服务器●自动获取：设备通过DHCP或PPPoE自动获得DNS服务器地址。

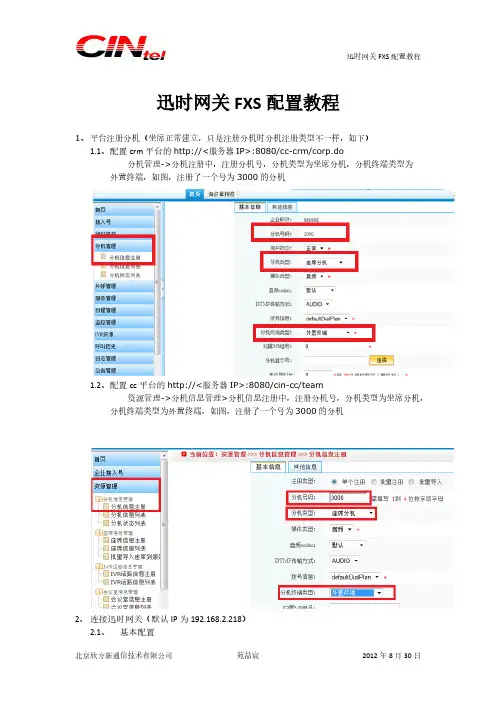

迅时网关FXS配置教程1、平台注册分机（坐席正常建立，只是注册分机时分机注册类型不一样，如下）1.1、配置crm平台的http://<服务器IP>:8080/cc-crm/corp.do分机管理->分机注册中，注册分机号，分机类型为坐席分机，分机终端类型为外置终端，如图，注册了一个号为3000的分机1.2、配置cc平台的http://<服务器IP>:8080/cin-cc/team资源管理->分机信息管理>分机信息注册中，注册分机号，分机类型为坐席分机，分机终端类型为外置终端，如图，注册了一个号为3000的分机2、连接迅时网关（默认IP为192.168.2.218）2.1、基本配置2.1.1、选择网路，将网络类型设置为静态，手动输入客户分配给迅时网关的IP地址，并配置网关地址（需要问客户网关地址，因为有些客户网关地址最后8位不是1）2.1.2、选择SIPA、配置本地端口为5060B、注册服务器、代理服务器地址均为平台服务器地址（ACD）<服务器IP>：5060；如果是双机，则为ACD服务器浮点地址。
C、备份服务器地址为平台服务器地址（ACD）<服务器IP>：5060；如果是双机，则为ACD服务器浮点地址；如果是两台单机，则填备机地址。
D、注册方式为按线路注册2.1.3、选择传真，选择第一项，方式为透传，如图2.2、线路配置2.2.1、选择用户功能A、线路号码为插入迅时网关的FXS接口B、电话号码配置长号，000002<企业号><坐席号>C、注册选项打勾D、注册密码为坐席密码，默认为111111配置完成后重启迅时网关，即可生效。
迅时网关FXS配置教程1、平台注册分机（坐席正常建立，只是注册分机时分机注册类型不一样，如下）1.1、配置crm平台的http://<服务器IP>:8080/cc-crm/corp.do分机管理->分机注册中，注册分机号，分机类型为坐席分机，分机终端类型为外置终端，如图，注册了一个号为3000的分机1.2、配置cc平台的http://<服务器IP>:8080/cin-cc/team资源管理->分机信息管理>分机信息注册中，注册分机号，分机类型为坐席分机，分机终端类型为外置终端，如图，注册了一个号为3000的分机2、连接迅时网关（默认IP为192.168.2.218）2.1、基本配置2.1.1、选择网路，将网络类型设置为静态，手动输入客户分配给迅时网关的IP地址，并配置网关地址（需要问客户网关地址，因为有些客户网关地址最后8位不是1）2.1.2、选择SIPA、配置本地端口为5060B、注册服务器、代理服务器地址均为平台服务器地址（ACD）<服务器IP>：5060；如果是双机，则为ACD服务器浮点地址。
C、备份服务器地址为平台服务器地址（ACD）<服务器IP>：5060；如果是双机，则为ACD服务器浮点地址；如果是两台单机，则填备机地址。
D、注册方式为按线路注册2.1.3、选择传真，选择第一项，方式为透传，如图2.2、线路配置2.2.1、选择用户功能A、线路号码为插入迅时网关的FXS接口B、电话号码配置长号，000002<企业号><坐席号>C、注册选项打勾D、注册密码为坐席密码，默认为111111配置完成后重启迅时网关，即可生效。
迅时4S口网关配置手册
一、听取IP
初次拿到讯时S 口或S 、O集成网关（4S4O 口网关），可拿一部话机接一条电话外
线到网关的S 口上，然后按两个“#”键听取IP 。
注意如果是4S4O口的网关切记不要PSTN 外线插在S 口上面，这样会直接造成S口烧
坏掉。
另只要是S口的网关或带S口的网关都可以用上面方法来听取IP 。
三、在BANGIAN平台设置分机设置。
在BANGIAN平台配置分机号码如801 – 804 等4个分机。
（此处不细说了。
）
四、配置讯时4S 口网关
1、有第一步听取讯时S 口网关IP 后就在IE地址栏上输入所听取的IP 地址，讯时的
网关没帐号，直接输入密码小写的“mx8”（注意，讯时网关目前只支持IE浏
览器，不支持火狐等其他的浏览器）
2、登陆讯时网关就会出现以下默认界面图2，IP 地址也DHCP 获取的如图1。
图1
图2
3、点击右边菜单下面的SIP 配置如下图注册服务器和代理服
务器都填上平台地址
在注册服务器和代理服务器上填上我们BANGIAN平台地址，后面带上5060端口后
注意：在注册方式上选择按线路注册，注册时间默认是180秒
4、在高级配置下媒体流配置如图，
RTP 端口配置最小是10000 最大是20000 迅时默认值是100010- 100020
5、在基本配置中DTMF 传输模式要选择RFC2833
注意：凡是带O 口的网关，或O 口网关，在这里必需选贼RFC 2833,如果用其他的传输模式那么就导致系统无法转接。
2833 负责类型默认值是100，但对我们系
统支持比较好的值是101 。
首位不拨号时间：摘机后过了多久没有拨号网关就发出忙音提示已放弃本次拨号。
位间不拨号时间：摘机后拨前一个号和后一个号之间的间隔时间，默认时间是两个拨号的时间12秒
拨号结束: 号码拨完了后过多久没拨号网关就会认为此次拨号已结束，会把号码送出编解码：网关默认有以上这么多编码，根据以上编码来匹配我们系统的编码只到找到匹配何时的编码位置
6、在高级配置中
若在挂机后容易出现回铃音，经分析日志是由于开启了线路配置——>用户线功能，的呼叫等待或呼叫保持引起了可以调大摘机放抖动值和最短闪断值。
若没开启则不需调试如果摘机后出现直接断线，可先分析日志若是网关导致可以摘机抖动值调大试下。
7、在页面顶部菜单上点击
线路配置，在下步菜单选择
用户线功能如图
*在线路号码上填上现在在BANGIAN平台的分机设置的分机号码801 密码也是801 。
FXS-1 到FXS-8 分别填上801 到808。
在来显前打上勾，其他的不用填写
9、在菜单中点击
在选择中继线特性默认设置如图2
常用参数说明
往 IP 增益设置向IP侧发送的信号增益，缺省值为0，单位：分贝；设置范围为-3 ~ +9分贝。
-3分贝表示衰减3个分贝；+3分贝表示放大3个分贝。
往PSTN增益就是调整出线的音量
拨号延时设置中继线路（FXO）摘机后，往PSTN侧拨打第一位被叫号码前的延迟时间，缺省值为400。
说明：该参数用来匹配PSTN交换机响应网关中继口摘机后发送拨号音的延迟时间。
来显和振铃检测模式检测模式一：振铃前检测来显off，整形后检测振铃on
检测模式二：振铃前检测来显on，整形后检测振铃on
检测模式三：振铃前检测来显on，整形后检测振铃off
检测模式四：振铃前检测来显off，整形后检测振铃off
和迅时确认后对来显检测模式做如下补充说明:
1、来显的四种模式都是同时支持FSK和DTMF的制式的
2、关于整形后检测振铃的补充说明：整形后检测振铃对于我们老的O口硬件来说，是不
可调的，默认都是off，这样就发现，O口有时候会有莫明其妙的检测到ring，所以新
的O口硬件，为了解决这个问题，将这个变成可选项，一般情况下，我们都会选择整
形后检测振铃为on，主要是针对ring的。
但是发现把整形后检测振铃设置为on以后，
特别是O口线路是振铃前送来显时，会因为ring的关系而检测不到CID，所以这个时
候就会考虑把整形后检测振铃off掉
3、一般建议使用检测模式一和模式二，主要是因为把整形后检测振铃打开了以后，可以
杜绝因为O口因为一些干扰问题导致的O口会莫明其妙的检测到ring，但是有时候特
别是CID是振铃前送的时候，可能会由于把整形后检测振铃打开了，而导致网关检测
不到CID，这个时候就要考虑把整形后检测振铃关闭掉测试。
10、在菜单中点击
在选择中继线特性默认设置如图2
注意网关设置可按上面参数进行默认设置即可。
常用参数说明
往 IP 增益设置向IP侧发送的信号增益（如果觉得自己听到客户的声音小就可以上调几个分贝，设置为-3 ~ +9分贝）。
往终端增益设置向PSTN侧发送的信号增益（如果客户说听到声音小的话就可以上调几个分贝）
11、去掉网关设置的功能键，用我们系统设置的功能键，要不然会有冲突
高级配置-----功能键
将里面有的功能键全部删掉。
将查询IP的功能键改为*100#。
12、拨号几路由设置
在菜单栏中点击拨号及路由，选路由表。
选
此路由表为4S 4O口专用，以上规则一条不能少，不然不能实现互拨S口上4个分机号
另外对于只有4S口的网关，可不配置IP X. ROUTE FXO 1-4
IP 801 ROUTE FXS 1
这条路由的含义：从BANGIAN平台拨打801 就会送到FXS 第一个口，其他3条路由的同理。
IP X. ROUTE FX0 1-4
这条路由的含义: 从BANGIAN平台拨打的过来的任何号码都按照顺序送到FXO 1到4口
以上路由表规则是从上倒下执行的
五、讯时网关常用功能。
1、呼叫统计
呼叫统计直接显示FXS 口是否注册上和通话情况。
2、日志管理，可以查看FXS口拨打情况记录下了有点像我们平台full 日志。
3、系统配置导入、在系统配置中可以将已配置好的设置直接导入到网关上。
