当前位置：文档之家 › 第三章机械零件的强度

第三章机械零件的强度

  • 格式：docx
  • 大小：366.79 KB
  • 文档页数：10

下载文档原格式

  / 10

合集下载

第三章 机械零件的强度

第三章 机械零件的强度
• 变应力的应力比保持不变，即：r = C
• 变应力的平均应力保持不变，即：sm = C • 变应力的最小应力保持不变，即：smin = C
1.变应力的应力比保持不变，即 r C （如转轴）
s a s max s min 1 r C s m s max s min 1 r
一、疲劳破坏 机械零件在变应力作用下,即使变应力的 smax < sb ，而应
力的每次循环也仍然会对零件造成轻微的损伤。随应力循环次数的 增加，当损伤累积到一定程度时，在零件的表面或内部将出现（萌 生）裂纹。之后，裂纹又逐渐扩展直到发生完全断裂。这种缓慢形 成的破坏称为 “疲劳破坏”。
“疲劳破坏” 是循环应力作用下零件的主 要失效形式。
直线CG方程：
s ae s m e s s
三、单向稳定变应力时机械零件的疲劳强度计算
一般步骤：
1）由外载荷smax 、smin sm 、sa——工作应力；
2）将工作应力sm、sa标在零件极
限应力图上，得工作应力点：
M（ sm，sa ）
M s m e,s ae M s m,s a
在零件极限应力图上表示 为：平行 纵坐标 的一条 直线。
M s m e,s ae M s m,s a
1）如果此线与AG线交于M（ sme ，sae ），则有：
s m e s m
,
s ae

s 1
ss m
Ks
s lim s m ax s ae s m e s 1
M s m e,s ae
s a Cs m
显然，直线OM上任一点的应力
比均相同，M 就是零件的极限
应力点。
M s m,s a

第3章机械零件的强度

第3章机械零件的强度

a 受拉
对称循环变应力
▴ 变应力参数
σ σmax o 循环变应力 σa
静应力: σ = 常数 变应力: σ 随时间变化
σ
σa
σmin σm t o
σ=常数
t
max min 最大应力： max = m+ a m 平均应力:
2
应力幅:
a
max min 最小应力：min= m－a
§3-2
机械零件的疲劳强度计算
对于切应力的情况，只需用τ代替σ，就可以得到相 应的极限应力曲线方程：
1e
1
K
'ae e ' me
及： 'ae ' me s
k 1 1 K 1 q
或： 1 K 'ae 'me
弯 曲
σb =
32M πd3
D/d 1.30 1.20 1.15 1.10 2.39 2.28 2.14 1.99 1.79 1.69 1.63 1.56 1.59 1.53 1.48 1.44 1.49 1.44 1.40 1.37 1.43 1.37 1.34 1.31 1.39 1.33 1.30 1.28 D/d 2.0 1.50 1.20 1.10 2.33 2.21 2.09 2.00 1.73 1.68 1.62 1.59 1.55 1.52 1.48 1.46 1.44 1.42 1.39 1.38 1.35 1.34 1.33 1.31 1.30 1.29 1.27 1.26
σ e ---零件受弯曲的材料常数；
§3-2
机械零件的疲劳强度计算
综合影响系数Ｋσ 反映了：应力集中、尺寸因素、 表面加工质量及强化等因素的综合影响结果。其计算公 式如下：

03机械零件的强度

03机械零件的强度

§3-2 机械零件的疲劳强度 1. 由于零件的几何形状的变化、尺寸大小、加工质量及强化 由于零件的几何形状的变化、尺寸大小、 因素等影响，使零件的疲劳极限要小于材料试件的疲劳极限。 因素等影响，使零件的疲劳极限要小于材料试件的疲劳极限。 综合影响系数K 2. 若以弯曲疲劳极限的综合影响系数 σ 若以弯曲疲劳极限的综合影响系数 表示材料r 及零件r 的疲劳极限值之比， 表示材料 = －1及零件 = －1的疲劳极限值之比，即： 及零件 的疲劳极限值之比
§3-4 机械零件的接触强度
1、接触应力 、 两圆柱体接触——线接触 两圆柱体接触——线接触 ——
F 1 1 ( ± ) B ρ1 ρ2 σH = 2 2 1− µ1 1− µ2 π( + ) E1 E2
F：作用于接触面上的总压力
（3-36） ）
B：初始接触线长度
零件1和零件2初始接触处的曲率半径。 ρ1和ρ2：零件1和零件2初始接触处的曲率半径。 公式中， 号为外接触， 为内接触。 公式中，+号为外接触，- 为内接触。 μ和 E：分别为材料的泊松比和弹性模量
3.零件的极限应力图 3.零件的极限应力图
有影响， 无影响， 由于 k 只对 有影响，而对 σ 无影响，∴在材料 m σ 的极限应力图 A´D´G´C上几个特殊点的坐标计入 影响 σ 零件对称循环疲劳点
k
（一）、单向稳定变应力时的疲劳强度计算 ）、单向稳定变应力时的疲劳强度计算 1、 r = σ
σ−1 Kσ = σ−1e
若r≠－1时 , － 时
（3-7） ）
则
σ−1e =
σ−1
Kσ
3-8） （3-8）
′ σa Kσ = ′ σ ae
因此将零件材料的极限应力线图按比值下移， 因此将零件材料的极限应力线图按比值下移，则折线 ADGCO 即为零件的极限应力线图。 即为零件的极限应力线图 零件的极限应力线图。

《机械设计》第3章_机械零件的强度(正式)

《机械设计》第3章_机械零件的强度(正式)
1.最大应力 s max s m s a
2.最小应力 s min s m s a
3.平均应力
sm
s max
s min
2
4.应力幅
sa
s max
s min
2
5.应力循环特性
s min s max
第三章 机械零件的强度
(a)非对称循环变应力
(b)脉动循环变应力
(c)对称循环变应力
疲劳曲线
s max
s min
2
sa
s max
s min
2
r s min
s max
1 r 1 (r 0)
smax
sm
0
t
sm
sa
s max
2
s min 0
r0
sa= smax
0
t
smin
sm 0
s a s max s min
r 1
二、应力的描述
第三章 机械零件的强度
稳定循环变应力的基本参数 共有５个基本参数，知其２就能求其他
应力循环特性 r 一定的条件下，记录出在 不同最大应力σmax下引起试件疲劳破坏所经历 的应力循环次数N，即可得到σ-N疲劳曲线 。
静应力强度（AB段）：N≤103， σmax几乎不 随N变化，可近似看作是静应力强度。
(ND,σr∞)
低周疲劳（BC段）：N↑→ σmax↓。C点对应 的循环次数约为104。
（非周期变化）
循环变应力
（周期变化）
符合统计规律
稳定循环变应力
（等幅变应力）
非稳定循环变应力
（变幅变应力）
非对称循环变应力 对称循环变应力 脉动循环变应力
s
1、非循环变应力 符合统计规律

第三章 机械零件的强度

第三章 机械零件的强度
应力幅： σ a =
σ max − σ min
2
平均应力： σ m =
σ max + σ min
2
Well begun is half done. 好的开始等于成功的一半。
机械设计
Design of Machinery
强度计算
静应力强度 变应力强度
2、静应力时的机械零件的强度 σ lim σ ≤ [σ ] = S
—— AG 的方程 ′ ′ 2. CG方程：
' ' σ ae + σ me = σ s
σ +σ =σs
' a ' m
—— CG′的方程
Well begun is half done. 好的开始等于成功的一半。
机械设计
Design of Machinery
1. 单向稳定变应力时机械零件的疲劳强度计算 机械零件应力的变化规律： ①变应力的循环特性不变 ②变应力的平均应力不变 ③变应力的最小应力不变
′ ′ AG 的方程：
' ' σ−1 =σa +ϕσσm
其中：
ϕσ =
2 −1 −σ0 σ
σ0
CG′ 的方程：
材料的极限应力线图
' ' σa +σm =σs
Well begun is half done. 好的开始等于成功的一半。
机械设计
Design of Machinery
§3-2 机械零件的疲劳强度计算
机械设计
Design of Machinery
第三章 机械零件的强度
1.载荷和应力的分类 静载荷、变载荷 静应力、变应力
静载荷：大小和方向不随时间变化或变化缓慢的载荷。 变载荷：随时间周期性变化或非周期性变化的载荷。 静应力：不随时间变化或变化缓慢的应力。 （只在静载荷作用下产生） 变应力：随时间变化的应力。 （可由变载荷产生，也可由静载荷产生） σ

机械设计-第三章 机械零件的强度(疲劳)

机械设计-第三章 机械零件的强度(疲劳)

AB（103前）：最大应力值变化很小，相当于静强度状况； BC（103-104）：N增加，σmax减小，有塑性变形特征—应变疲
劳，低周疲劳，不讨论； CD（>104）：有限寿命疲劳阶段 ,任意点的疲劳极限--有限寿
命疲劳极限σrN ，该曲线近似双曲线。
公式描述：
c,m—材料常数 D点后：材料不发生疲劳破坏，无限寿命疲劳阶段,
件的疲劳极限，用综合影响系数Kσ 表示。 如：对称循环弯曲疲劳极限的综合影响系数Kσ。 则：
σ －1试件的对称循环弯曲疲劳极限； σ －1e零件的对称循环弯曲疲劳极限。
不对称时：Kσ 是试件与零件的极限应力幅的比值。
零件的极限应力线图—ADGC 试件线图A’ D’ G’C—综合修正系数Kσ—零件线图ADGC
机械设计
第三章：机械零件的强度（疲劳强度）
主讲老师：吴克勤
第三章 机械零件的强度（疲劳）
一、材料的疲劳特性 1、 σ － N曲线 ①疲劳断裂：变应力下的零件损坏形式，与循环次数有关。 ②特征： σmax< σlim； 脆性材料和塑性材料都突然断裂； 损伤的积累。 ③疲劳极限：循环特征r一定时，应力循环N次后，材料不 发生破坏的最大应力σrN ； ④疲劳曲线：r一定的条件下，表示N与σrN 关系的曲线。
零件的极限应力曲线：
φσe－零件受循环弯曲应力时的材料常数； σ’ae －零件受循环弯曲应力时的极限应力幅； σ’me－零件受循环弯曲应力时的极限平均应力。
Kσ 为弯曲疲劳极限的综合影响系数
kσ－零件的有效应力集中系数（σ 表示在正应力条 件下）；
εσ － 零件的尺寸系数； βσ －零件的表面质量系数； βq －零件的强化系数。 上面所有的计算公式，同样适用于剪切应力。

第3章机械零件的强度hm

第3章机械零件的强度hm
∴过工作应力点M（N）作与横坐标成45°的直线，则这直线任一
点的最小应力 min m 均a 相同，∴直线与极限应力线图交
点 M 3 (N3即) 为所求极限应力点。
a) 工 作 应 力 点 位 于 OJGI区域内
极限应力为疲劳极限， 按疲劳强度计算
求AG与MM3´的交点:
1e
1
k
ae
e
等寿命曲线或极限应力线图（σ－ N 曲线）
在特定寿命条件下，最大应力σmax =σm +σa与应力比
m a 的关系。
m a
(二)等寿命疲劳曲线(疲劳极限应力线图)
材料试验一般只给出r=-1及r=0时的疲劳极限，即σ－1、σ0。为获得各 种不同循环特性r时的疲劳极限，常借助简化的疲劳极限应力图。
•曲线CD段代表有限寿命疲劳阶段，有限寿命疲劳极限用符号 rN 表示。
•D点以后称为无限寿命疲劳阶段，无限寿命疲劳极限用 r 表示。
m rN
N
C
NC N ND
rN r
N ND
ND 106 ~ 25107
在做疲劳试验时，常规定一个循环次数 N0 （称为循环基数）。
用N0和与N0相对应的疲劳极限 rN（0 简写脉动循环） 1 r （1 非对称循环）
r = -1 对称循环应力
r=0 脉动循环应力
r=1 静应力
m
max
min
2
a
max
min
2
r min max
几种典型变应力的循环特征和应力特点
循环名称 循环特性
应力特点
对称循环 r=-1 脉动循环 r=0 非对称循环 -1<r<1
q — —强化系数
注：求K时，将式中换成

第3章机械零件的强度

第3章机械零件的强度

压应力远远大于拉伸应力，取最大应力
ca max
杜永平 机械零件的强度
b、双向应力
x y x y 2 2 ca ( ) xy 2 2
② 最大剪应力理论（第三强度理论）
ca 2 4 2
③ 最大形变能理论（第四强度理论）
ca 3
杜永平 机械零件的强度
lim S 极限应力与许 [ ]
二、静应力（static stress）的强度计算
1. 单向应力状态 应力变化次数小于10 3
危险剖面的最大应力即为计算应力
ca max
2. 双向理论）
a、脆性材料
静强度条件
s lim s Sca S max a m
杜永平
机械零件的强度
3. 变应力的最小应力保持不变 ( min C ) 情况
受轴向变载荷螺栓联接的应力状态
杜永平
机械零件的强度
min m a C
M点的极限应力为

杜永平
' max
第三章 机械零件的强度
一、 基本概念 作用在零件 1. 载荷（load） 上的外力 按理论力学 考虑动力参数、 公称载荷（nominal load） 方法计算出 工作阻力的变动 来的载荷 而计算出的载荷 用F 、M 、T 表示
n n n
计算载荷（calculated load）
用Fca、Mca、Tca表示
N D不大时， N 0= N D
N D很大时， N 0< N D
任意循环N次的疲劳极限：
rN r
m
N0 r KN N
式中：K N——寿命系数
杜永平

3 机械零件的强度

3 机械零件的强度

第三章 机械零件的强度第一节 材料的疲劳特性强度准则是设计机械零件的最基本准则，它可为静强度和疲劳强度，通常认为机械零件在整个寿命期间应力变化次数小于103 ，就认为是静强度问题，按静强度设计计算，而静强度的设计计算问题，在材料力学中已经充分讨论过。

而应力变化次数大于103次时，认为是疲劳强度。

当循环次数 N=103—104次时，认为是低周疲劳。

N>104次时，称为高周疲劳，本章主要讨论疲劳强度，进行深入的研究，以解决工程实际中疲劳强度问题。

一、变应力的特性参数工程上的机械零件，一般承受稳定的变压力，其变化规律常常是如图所示的三角函数。

某一变应力往往由下边几个物理量加于描述：1）a m σσσ+=max 2）=max σa m σσ- 3）2min max σσσ+=m 4）=a σ2min max σσ- 5）r=am a m σσσσσσ+-=max min (-1≤r≤1)图1－1 应力的类型σmax 最大应力、σmin最小应力、σm 平均应力、σ a 应力幅、r循环特性注意1）上述各物理量中，只要知道任意两个，便可知道其他。

注意：通常用绝对值来定σmax 最大应力、σmin最小应力, 这样，r便在-1，1之间。

但计算r时，应带σ符号。

2) 充分理解σm 和σa物理意义：σm 是变应力中的静应力部分（静止）σa是变应力中的变应力部分（变化）应力由小到大，由大到小变化一次，称为一个循环，比较典型的。

如果r=-1 ，称为对称循环变应力。

r=0 ，称为脉动循环变应力r=1，称为静应力。

-1< r< 1 （非对称）。

二、机械零件的疲劳极限及疲劳曲线1．机械零件的疲劳破坏疲劳破坏：在变应力作用下，经过一段时间后在局部高应力区形成微裂纹，微裂纹逐渐扩展以至最后断裂的现象，的破坏称为疲劳破坏。

疲劳破坏的过程及断口情况见书图。

疲劳破坏的特点是：1）在循环应力多次反复作用下产生；2）不存在宏观的、明显的塑性变形迹象；3）破坏时的循环应力值远于材料的静强度极限；4）对材料的组成、零件的形状、尺寸、表面状态及使用条伴非常敏感。

第三章 机械零件的强度

第三章 机械零件的强度
NA=
1 4
rN
D r
D ND= N0
r
N
N
即试件的的寿命按无限寿命考虑
NB≈103
NC≈104
N
N 0 ―循环基数。有限寿命和无限寿命的界限值。当 N N 0
可按无限寿命考虑。 N 0 值与零件材料、应力性质以及尺 寸有关，由实验决定。 (1 ~ 10) 106 弯曲、拉压疲劳时；
a m 1 a
―试件的材料常数
G C 的方程：
2 1 0 0
直线 G C 任意一点都代表
a S m
a S lim m
机械零件的极限应力线图
lim r
0 c
1
r 1 对称循环疲劳极限
r0
脉动循环疲劳极限 1 r 1 非对称循环疲劳极限
r 是采用标准材料试件通过试验得出的材料疲劳极限
※具体零件与标准试件间
存在以下几方面的差异
1 .应力集中差异
2 .绝对尺寸差异 3 .表面状态差异
re r
l
材料标准试件
结论：材料疲劳极限 r 不能代表具体零件的疲劳极限 re
低周疲劳（应变疲劳） 循环次数低于103次 或104次 ； 高周疲劳 循环次数高于 104次 。 3.2.3 高周疲劳的机械零件的疲劳强度计算 1. 疲劳曲线（机械零件材料的） 曲线的得出： 实验的结果 实验目的： ①建立疲劳极限σmax 与应力循次数N的关系曲线。 ②建立极限平均应力σm与极限应力幅σa的关系曲线。 实验限定条件： 特定材料、特定的应力比 r 或特定循环次数N。
1）σ―N 曲线（机械零件材料的） 实验限定条件：

机械设计第3章机械零件的强度

机械设计第3章机械零件的强度

根据零件载荷的变化规律以及零件与相邻零件互相约 束情况的不同，可能发生的典型的应力变化规律通常 有下述三种：
a)变应力的应力比保持不变，即r=C(例如绝大 多数转轴中的应力状态)；
b)变应力的平均应力保持不变，即σm=C(例如 振动着的受载弹簧中的应力状态)；
c)变应力的最小应力保持不变， σmin=C(例如 紧螺栓联接中螺栓受轴向变载荷时的应力状 态)。以下分别讨论这三种情况。
(3—9)
直线CG的方程为
σa＇+σm＇=σs
(3—10)
式中：σae＇——零件受循环弯曲应力时的极限应力幅； σme＇——零件受循环弯曲应力时的极限平均应力； e ——零件受循环弯曲应力时的材料常数。
e 可用下式计算
e
K
1 K
2 1 0 0
(3 11)
Kσ——弯曲疲劳极限的综合影响系数
S a
ae a
1 m K a
对应于N点的极限应力由N2＇点表示，它位于直线CG上，故 仍只按式(3—18)进行静强度计算，分析图3—7可知，凡是工 作应力点位于CGH区域内时，在σm=C的条件下，极限应力 统为屈服极限，也是只进行静强度计算。
3．σmin=C的情况
当σmin=C时，需找到一个其最小应力与零件工 作应力的最小应力相同的极限应力。因为
分别是： 1 K ae m e
1 K ae m
ae
1
m
K
m ax
ae
m e
1
m
K
m
1
K
K
m
Sca
lim
m ax max
1 (K ) m
K
也有文献上建议，在σm=C的情况下，按照应力幅来 校核零件的疲劳强度，即按应力幅求得安全系数计算 值为

机械零件的强度

机械零件的强度

强度够的准则 基本准则

Sca ≥[ S ]
lim
S
{ 脆性材料
塑性材料
lim S
lim B
二、变应力强度
1、疲劳破坏和疲劳强度
变应力长期作用下零件的失效即疲劳破坏，则有一个发生和发
展的过程。 失效机理是：当多次重复变化的应力超过了零件材料的疲劳极
限时，首先在该部位出现初始微细裂纹，随后裂纹逐渐蔓延
计算安全系数 ：
Sca
S S
2 S S2
如果零件上承受的是不对称循环变应力，则 需作应力的等效转化，即上式中的
1 S K a m 1 S K a m
强度够的准则 基本准则

Sca ≥[ S ]
lim
2
2
S ca
钢材零件上同时作用有 同相位法向及切向对称循 环稳定变应力的情况
A M´ M
a 1 e
OC a 1e
OD a 1e
C´ C
a Sca a 1e 1e a a Sca 1e 1e
S ca a 1e S ca a 1e

s F
d
F
200MPa 180MPa p 400MPa

求：各部分尺寸。
b
e
e
解：分析失效方式及计算公式 1 钉剪切
F d 2 F 1 4 d 2 4
2 3
4
F p p F ds p 2 板挤压 d s F F (b d ) s 3 s (b d ) 板拉断 F d F 2(e ) s 4 d 2 板边剪切 2 s (e ) 2

第3章机械零件的强度第3章

第3章机械零件的强度第3章

3、发动机连杆横截面上的应力变化规律如图所示，则该变应力的应力比r
为 2。
（1）0.24；（2）-0.24；（3）-4.17；（4）4.17。

0
31.2N/mm2 t
-130N/mm2
4、发动机连杆横截面上的应力变化规律如题3图所示，则其应力幅a和平
均应力m分别为 2 。
（1）a = －80.6Mpa，m = 49.4Mpa；（2）a = 80.6Mpa，m = -49.4Mpa； （3）a = 49.4Mpa，m = －80.6Mpa；（4）a = －49.4Mpa，m = － 80.6Mpa。
200 100 2
150
200
a
50 0 min
-100
max
m
t
例2 已知：a= 80N/mm2，m=－40N/mm2 求：max、min、r、绘图。
解：
max m a 40 (80) 120
min m a 40 (80) 40 r min 40 1 max 120 3
a m s
说明CＧ‘直 线上任意点的最大应力达到了屈服极限应力。
当循环应力参数（ σm，σa ）落在OA’G’C以内时，
表示不会发生疲劳破坏。
σa
当应力点落在OA’G’C以外 时，一定会发生疲劳破坏。
A’
D’ G’
σ-1 σ0 /2
而正好落在A’G’C折线上 时，表示应力状况达到疲 劳破坏的极限值。
（1）专用零件和部件；（2）在高速、高压、环境温度过高或过低 等特殊条件下工作的以及尺寸特大或特小的通用零件和部件；（3） 在普通工作条件下工作的一般参数的通用零件和部件；（4）标准化 的零件和部件。

机械设计第03章 机械零件的强度

机械设计第03章 机械零件的强度
的受载弹簧应力状态） 的受载弹簧应力状态）
• • •
• •
当σm =C时，需找到一个其平均应力与零件工作应力的平均 时 应力相同的极限应力。 应力相同的极限应力。 在图3－ 中 作平行线MM’2（或NN’2），则该 ），则该 在图 －7中，过M(或N）点，作平行线 或 ） 线上的任何点所代表的应力循环都具有相同的平均应力值。 线上的任何点所代表的应力循环都具有相同的平均应力值。 σ 联解MM’2和AG两直线方程，求出 2的坐标的： me 、 σ ′ 两直线方程， 联解 两直线方程 求出M’ 的坐标的： ′ ae 点的疲劳极限应力： 则M点的疲劳极限应力： 点的疲劳极限应力 ψσ σ −1 + ( K σ − ψ σ )σ m ′ ′ ′ σ max = σ ae + σ me = σ −1e + σ m (1 − )= Kσ Kσ σ −ψ σ ′ σ ae = −1 σ m 零件的极限应力幅： 零件的极限应力幅： Kσ 计算安全系数： 计算安全系数：
•
E1、E2－－为零件1、零件2材料的弹性模量。
在接触点、线连续改变位置时，显然 对于零件上任一点处的接触应力只能在 0～σH之间变化。 • 接触应力是脉动循环变应力。 • 在作接触疲劳计算时，极限应力也应 是脉动循环的极限接触应力。 •
总结： 1．材料的极限应力线图帮助我们了解零件的失 效的可能形式，要记住三个区域的意义，它是 讨论其它线图的基础。 σ−1 2．Sca = ≥ S 适用于各种循环特性的疲劳破坏。

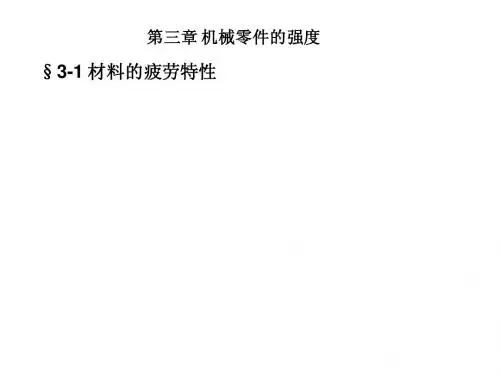

§3-1 材料的疲劳特性
• 材料疲劳特性描述：最大应力 σ max • 应力循环次数 N σ min • 应力比（循环特性） r = σ • 其它符号：极限平均应力 • 极限应力幅值 • • 材料屈服极限

第三章机械零件的强度

第三章机械零件的强度
lim rN
第三章 机械零件的强度
CD段代表有限寿命疲劳阶段，CD曲线上任何一点所
代表的疲劳极限，称为有限寿命疲劳极限，用 rN 表
示，脚标r表示该变应力的应力比，N表示应力循环次 数。
CD段可用下式来描述:

m rN
N

C
(NC N ND)
σmax
σB A
B C
N=1/4 103 104
m

max
2

a
、
r

0
σ r =-1
σ
σmax
r =0 σa
σmax σmin
σa σa
σa σm
o
to
σmin
t
3) 非对称循环变应力：
4）静应力：
r =+1 σ
σ =常数
o
t
m
min
min max m 、 r 1
第三章 机械零件的强度
二、材料的疲劳特性
变应力下，零件的损坏形式是疲劳断裂。
r m ax m a
试件的试验条件： 1）光滑、无应力集中源； 2）标准尺寸。
第三章 机械零件的强度
在作材料试验时，求出对称循环和脉动循环时的疲劳极限
1和 0 ，把这两个极限应力标在 m a 图上。在对称循环 中：
σa
对称循环疲劳极限可以
用纵坐标上的A’点表示。
疲劳断裂过程：
很多机械零件受变应力作用。即使变应力的 max b 或 s 。而变应力的每次循环也仍然会对零件造成轻微的损
伤。随应力循环次数的增加，当损伤累积到一定程度时， 零件表层产生微小裂纹；随着循环次数增加，微裂纹逐 渐扩展；当剩余材料不足以承受载荷时，突然脆性断裂。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第三章机械零件的强度标准化管理部编码-[99968T-6889628-J68568-1689N]
沈阳工业大学备课用纸
第三章机械零件的强度
1.强度问题：
静应力强度：通常认为在机械零件整个工作寿命期间应力变化次数小于103的通用零件，均按静应力强度进行设计。

（材料力学范畴）
变应力强度：在变应力作用下，零件产生疲劳破坏。

2.疲劳破坏定义：金属材料试件在交变应力作用下，经过长时间的试
验而发生的破坏。

3.疲劳破坏的原因：材料内部的缺陷、加工过程中的刀痕或零件局部
的应力集中等导致产生了微观裂纹，称为裂纹源，在交变应力作用下，随着循环次数的增加，裂纹不断扩展，直至零件发生突然断裂。

4.疲劳破坏的特征：
1）零件的最大应力在远小于静应力的强度极限时，就可能发生破坏；
2）即使是塑性材料，在没有明显的塑性变形下就可能发生突然的脆性断裂。

3)疲劳破坏是一个损伤累积的过程，有发展的过程，需要时间。

4) 疲劳断口分为两个区：疲劳区和脆性断裂区。

§3-1 材料的疲劳特性
一、应力的分类
1、静应力:大小和方向均不随时间改变,或者变化缓慢。

2、变应力:大小或方向随时间而变化。

1）稳定循环变应力: 以下各参数不随时间变化的变应力。

m─平均应力；a─应力幅值
max─最大应力；min─最小应力r ─应力比（循环特性）
描述规律性的交变应力可有5个参数，
但其中只有两个参数是独立的。

沈阳工业大学备课用纸
r = -1 对称循环
应力
r=0 脉动循环应
力
r=1 静应力
2）非稳定循环变应力: 参数随时间变化的变应力。

（1）规律性非稳定变应力:参数按一定规律周期性变化的称为。

（2）随机变应力：随机变化的。

二、疲劳曲线
1、σ-N 曲线：应力比r 一定时，表示疲劳极限N γσ（最大应力）与
循环次数N 之间关系的曲线。

典型的疲劳曲线如下图示：
大多数零件失效在C 点右侧区域,称高周疲劳区N>104
高周疲劳区以N 0为界分为两个区：
有限寿命区(CD)： N ＜N 0，循环次数N,对应的极限应力
N
γσ。

N
γσ
——条件疲劳极限。

曲线方程为 m
N N C γσ⋅=
曲线可分为AB BC CD D 右 四个区域。

其中： AB 区最大应力变化不大，可按静应力考虑。

BC:为低周疲劳（循环次数少）区。

N<104。

也称应变疲劳（疲劳破坏伴随塑性变形）
M-材料常数 N 0-循环基数
沈阳工业大学备课用纸
－N 疲劳曲线
无限寿命区：N ≥N 0时，曲线为水平直线，对应的疲劳极限是一个
定值，用
γ
σ
表示。

当材料受到的应力不超过
γ
σ
时，则可以经受无限次的应力循环而不疲劳破坏。

即寿命是无限的。

γ
σ
——疲劳极限（101//+-σσσ）
因为 C N N m r m
rN =⋅=⋅0σσ
所以 r N r m
rN K N
N σσσ⋅=⋅=0
2、等寿命疲劳曲线（极限应力线图）
定义：循环次数一定时，应力幅与平均应力间的关系曲线。

理论疲劳曲线：
经过试验得二次曲线如下图。

即在曲线 r m a σσσσ==+max （寿命为循环基数N 0）
在曲线内为无限寿命。

曲线外为有限寿命。

实际疲劳曲线：
K N -寿命系数
图中，曲线上任意一点的横纵坐标之和为最大应力。

代表应力比为一定值的疲劳极限。

沈阳工业大学备课用纸
沈阳工业大学备课用纸
沈阳工业大学备课用纸
3、C =min σ
即 C a m =-=σσσmin 为与横轴夹角450
的斜直线，故可过M 作斜线LM ’，M 3’点即为极限应力点。

同样的方法可得:
三、双向稳定变应力时机械零件的疲劳强度计算
当零件上同时作用有同相位的稳定对称循环变应力s a 和t a 时，
由实验得出的极限应力关系式为：
式中 a ′及a ′为同时作用的切向及法向应力 幅的极限值。

由于是对称循环变应力，故应力幅即为最大应力。

弧线 AM'B 上任何一个点即代表一对
极限应力σa ′及τa ′若作用于零件上的应力幅a 及a 如图中M 点表示，则由于此工作应力点在
极限以内，未达到极限条件，因而是安全的。

计算安全系数
沈阳工业大学备课用纸
12
e 1a 2
e 1a =⎪⎪⎭
⎫ ⎝⎛'+⎪⎪⎭⎫ ⎝⎛'--σσττ2
τ2στσca 'S S S S OM OM S +=
=
四、单向非稳定变应力时的疲劳强度计算 非稳定变应力包括：
规律性非稳定变应力：按损伤积累假说进行疲劳强度计算
随机变应力：用统计方法进行疲劳强度计算 1．Miner 法则：
规律性非稳定变应力如图：
根据Miner 定理：每个大于1-σ的应力均对材料有损伤,每次循环的损伤率为1/N ，当总的损伤率相加为100%时，材料发生疲劳破坏。

1σ循环n 1次对材料的损伤率为11N n
2σ循环n 2次对材料的损伤率为22N n
3σ循环n 3次对材料的损伤率为3
3N n
总损伤率为3
32211N n N n
N n ++，极限状况为：
同理, 0212N N m
⎪⎪⎭⎫
⎝⎛=∴-σσ , 0313N N m
⎪⎪⎭
⎫ ⎝⎛=∴-σσ
各阶应
力均为对称循环最大应力
沈阳工业大学备课用纸。
