风机盘管的3种接线方式

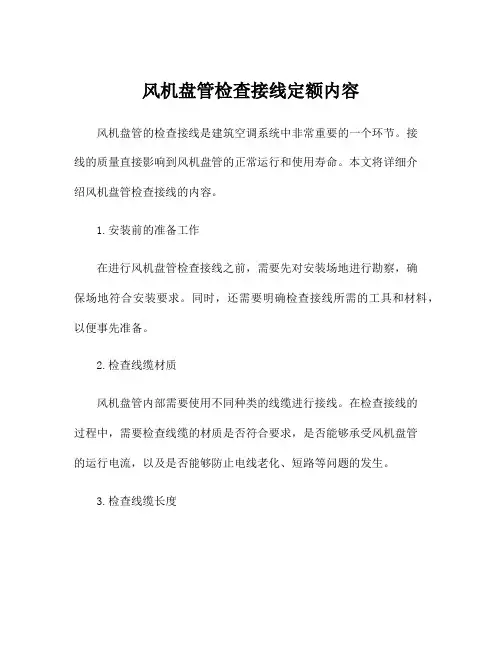

风机盘管检查接线定额内容风机盘管的检查接线是建筑空调系统中非常重要的一个环节。

接线的质量直接影响到风机盘管的正常运行和使用寿命。

本文将详细介绍风机盘管检查接线的内容。

1.安装前的准备工作在进行风机盘管检查接线之前，需要先对安装场地进行勘察，确保场地符合安装要求。

同时，还需要明确检查接线所需的工具和材料，以便事先准备。

2.检查线缆材质风机盘管内部需要使用不同种类的线缆进行接线。

在检查接线的过程中，需要检查线缆的材质是否符合要求，是否能够承受风机盘管的运行电流，以及是否能够防止电线老化、短路等问题的发生。

3.检查线缆长度风机盘管的接线需要根据实际情况进行布局，保证线缆的长度适中，既能够满足实际使用需求，又能够避免线缆过长而造成电压损失。

在检查接线的过程中，需要测量线缆的长度，确保其符合要求。

4.检查接线端子风机盘管的接线需要使用端子进行连接。

在检查接线的过程中，需要检查接线端子的质量和连接是否牢固。

端子质量不合格或者连接不牢固会导致接线不可靠，从而影响风机盘管的正常运行。

5.检查接线连接方式风机盘管的接线连接方式有多种，包括螺旋连接、插拔连接和焊接连接等。

在检查接线的过程中，需要根据设计要求检查连接方式是否正确，并检查连接部位是否存在松动、腐蚀等问题。

6.检查接地线接线端子风机盘管的接线还需要进行接地线的连接。

在检查接线的过程中，需要检查接地线接线端子的连接是否牢固，是否符合接地要求，以及是否存在松动、腐蚀等问题。

接地线接线端子的不良连接会导致接地不可靠，影响风机盘管的正常运行和使用安全。

7.检查接线盒及插座风机盘管的接线还需要使用接线盒和插座等配件进行连接。

在检查接线的过程中，需要检查接线盒和插座的质量和安装位置是否符合要求，以及是否存在松动、损坏等问题。

接线盒和插座的不良质量和安装位置不当会导致接线不可靠，从而影响风机盘管的正常运行。

风机盘管的检查接线是建筑空调系统中不可忽视的一环。

通过对线缆材质、长度、接线端子、连接方式、接地线接线端子、接线盒及插座等进行检查，能够保证风机盘管的接线质量和连接可靠性，从而保证其正常运行和使用寿命。

风机盘管安装规范风机盘管是一种常用的暖通设备，用于空调系统的供暖和制冷。

正确的安装风机盘管对于确保设备的性能和使用寿命至关重要。

下面是风机盘管安装的一些规范和注意事项。

1. 安装位置选择风机盘管应安装在通风和排水良好的室内区域。

安装位置应远离易燃和易爆物品，并且不应受到阳光直射。

同时，应该保证空间足够，方便安装、维修和保养。

2. 安装底座在安装风机盘管之前，应安装合适的底座，以提供充足的支撑和稳定性。

底座应具备防震和防滑功能，并且需要平整、水平。

3. 电气接线在进行电气接线时，应根据设备提供的电气图纸和规范进行。

电源线应采用符合国家标准的电缆，并铺设在电缆沟中，以保证整洁和安全。

4. 管道连接管道连接应采用符合国家标准的接头和密封材料。

应检查连接口是否完好，确保没有漏气和泄露。

同时，应进行必要的压力测试，以验证管道系统的稳定性和安全性。

5. 风机安装风机的安装位置应符合设备的设计要求，并且具备较大的空间来确保空气流通。

在安装风机盘管时，应正确连接进风和出风口，并确保风机的运转方向正确。

同时，还需要保证风机与周围环境的距离足够，避免噪音和震动影响使用。

6. 排水设计风机盘管在制冷过程中会产生冷凝水，因此需要设计合适的排水系统。

排水管道应选择符合国家标准的材料，并进行必要的坡度。

排水口应设在易于检修和清洁的位置，并采用适当的防臭措施。

7. 隔震与降噪为了减少风机运转时的震动和噪音，应在风机和周围结构之间采取隔震措施。

隔震材料应具备一定的承载能力和耐久性，并能有效地抑制震动和噪音的传播。

8. 安全措施在进行风机盘管的安装过程中，应遵守相关的安全规范和操作规程。

安装人员需要佩戴符合要求的个人防护装备，并确保设备周围没有任何危险因素。

以上是风机盘管安装的一些规范和注意事项。

正确的安装可以确保设备的性能和使用寿命，并且提升用户的使用体验。

因此，在进行风机盘管安装之前，应仔细阅读设备的安装手册，并根据相关的规范进行操作。

风机盘管说明书
风机盘管说明书
安装
■注意保持机组各部件完整无损，并防止杂物进入风机叶轮和表冷器。

■排水端较另一端低3-5毫米，确保冷凝水能够顺利流出。

■进出水管水流方向为下进上出，连接管建议采用挠性连接管，作业时切忌用力过猛，以免造成盘管漏水。

电气接线
■机组额定电源参数：220v±10%,50Hz
■安装三速开关时要注意严格按照接线示意图进行。

■机组须可靠接地。

启动
■检查水管、电线等各安装点无误方可开机启动机组三档调速开关，应先从高档启动再进行其它档次选择。

运行
■进水同时先将放气阀打开，待水管内空气排净后再行关闭，以免影响散热效果。

■机组夏季供冷水温应不低于5℃，冬季供热水温不高于60℃，且要求水质清洁软化。

维护保养
■表冷器及过滤网应定时吹洗，以保证风路畅通。

机组停用时，应使管内充满水或采用其它办法，以减少铜管锈蚀。

如冬季停用时，须将管内水排净，以防铜管被冻裂。

注意事项
■进回水管尺寸为Rc3/4，冷凝水管尺寸为R3/4。

用户可根据国家有关管路连接件标准选用配件。

■明装盘管机组外壳系喷塑件，切忌用稀料或汽油清洗。

■风机盘管机组不能多台并在一起，用一台开关控制，以免损坏电
机。

风机盘管三种接线方式一、电动二通阀的接线图：以上最为普遍二管制二通阀的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；5、控制线为6色1.0平方的国标线。

此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。

产品优缺点：缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜。

故障应急处理：当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。

二、电动球阀接线图：以上为电动球阀与温控器的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；粉色线为二通阀接入温控器“关”路接口；5、控制线为7色1.0平方的国标线。

此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。

产品优缺点：优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。

故障应急处理：驱动头烧毁，需将其卸下，再采用手动扳手将阀体强制打开或者关闭。

三、不装电动二通阀的接线图以上是未安装二通阀的温控器接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、控制线为5色1.0平方的国标线；5、以上接法仅能调节盘管风速，温度无法控制空调冷冻水的开、关。

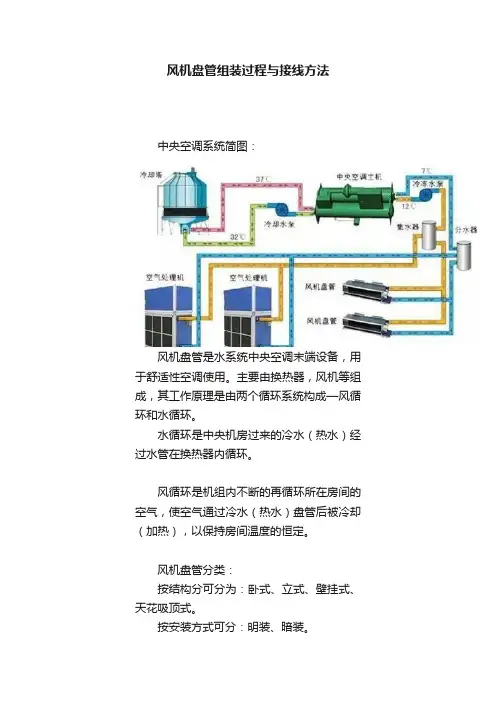

风机盘管组装过程与接线方法中央空调系统简图：风机盘管是水系统中央空调末端设备，用于舒适性空调使用。

主要由换热器，风机等组成，其工作原理是由两个循环系统构成—风循环和水循环。

水循环是中央机房过来的冷水（热水）经过水管在换热器内循环。

风循环是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

风机盘管分类：按结构分可分为：卧式、立式、壁挂式、天花吸顶式。

按安装方式可分：明装、暗装。

按冷却方式可分：单冷、冷暖双用。

其中，卧式暗装型要配合风管和风口使用。

虽然风机盘管种类较多，但其结构、功能、原理大同小异。

风机盘管结构：我们先了解下风机盘管主要构成部分：电器盒、电机、风轮、风机固定板、表冷器、表冷器托盘、凝水盘。

风机盘管的主要材料：蓝色亲水泊表冷器。

防滴漏凝水托盘：风机盘管组装全过程：一、安装表冷器1、把表冷器托盘放到线体上检查表冷器有无残缺损坏。

2、把表冷器固定在托盘上，要注意期间表冷器没有翅片倒坏、翅片太湿、表面出现白灰状物体等不良现象。

二、安装上盖、风机固定板保温1、上盖板保温采用的是黑色海绵，保温隔音效果不错，要注意粘贴到位、没有褶皱、漏洞、歪斜等现象。

2、最后在风机固定板贴上海绵板。

三、装电机首先检查电机有没有导线破损等影响接触的问题，然后确认合格后，装上电机。

四、装风机首先检查风机的风轮有没有凹凸等变形现象，检查合格后，把风机和电机安装在一起，期间一定注意风轮不要安装反了。

五、安装风机、电机首先要检查风轮轴与电机轴是不是配合到位，然后把风轮与电机固定在一起。

最后在蜗壳上贴上“开机时请勿触摸蜗壳风轮”标签。

六、安装凝水盘、上盖板首先把表冷器放到凝水盘里面，然后连接固定，最后盖上上盖板七、固定风机组件首先注意电机线一定放在电机组件下面空隙的地方，以防导线损坏，发生漏电事故。

然后用气动枪固定电机组件，上盖板，托盘。

八、接线图与排气阀贴上接线图，一定注意牢固美观，无褶皱。

风机盘管技术交底风机盘管技术交底：让你轻松掌握的实用指南在我们的日常生活和工作中，风机盘管这个看似不起眼的设备，其实发挥着相当重要的作用。

就拿我之前遇到的一件事儿来说吧，有一次我去一家新开的商场逛街，本想着能舒舒服服地享受购物时光，结果一进去就感觉不对劲。

那空调吹出来的风，一会儿冷一会儿热，特别不均匀，让人感觉特别不舒服。

后来一打听，才知道是风机盘管出了问题，安装和调试都没做好。

从那以后，我就深刻认识到，风机盘管这东西，要是技术不过关，那可真是会给大家带来大麻烦！咱们先来说说风机盘管是啥。

简单来讲，风机盘管就像是空调系统里的“小能手”，它负责把冷热水的能量转化成舒适的风，送到房间的各个角落。

它一般由风机、盘管、过滤器、凝水盘这些部分组成。

风机负责吹风，盘管用来换热，过滤器能把空气中的灰尘杂质挡一挡，凝水盘则是收集冷凝水的。

那风机盘管在安装的时候都有哪些要注意的呢？首先，安装位置得选好。

不能装在有障碍物或者气流不畅的地方，要不然风送不出去，效果可就大打折扣啦。

比如说，不能紧挨着大梁或者柱子，也不能对着门口或者窗户，要不然风一吹就跑出去了，房间里还是不凉快。

还有啊，安装的时候一定要水平，要不然冷凝水排不出去，可就会积水啦。

我就见过一个安装工人，为了图省事，没把风机盘管装水平，结果冷凝水一直往外渗，把天花板都弄湿了，可闹心了。

接下来咱们再说说电气接线这一块。

这可不能马虎，线接错了，风机盘管可就不工作啦。

电源的相线、零线、地线一定要接对，而且要接牢固，不能有松动。

还有控制线，也要按照说明书接好，要不然你想调温度、风速都没法控制。

有一次，一个电工师傅在接线的时候，不小心把相线和零线接反了，结果一开机，风机盘管就冒烟了，吓得大家赶紧断电，还好发现及时，没有造成太大的损失。

风机盘管安装好了，接下来就是调试啦。

调试的时候，要先检查风机能不能正常运转，风速有没有达到要求。

然后再看看水温、水量是不是正常，进出水温度差合不合适。

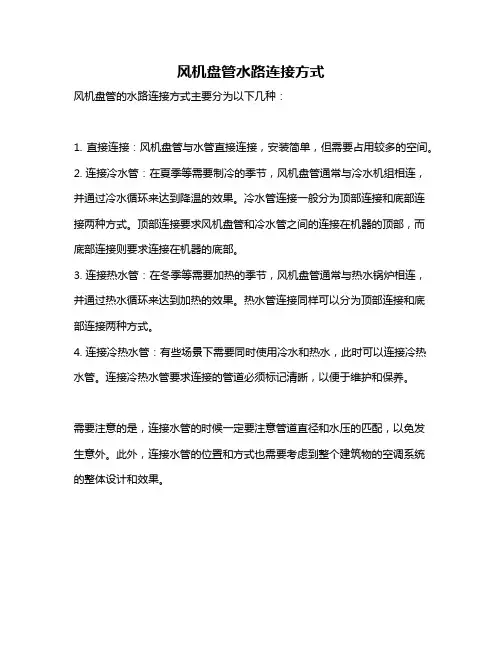

风机盘管水路连接方式
风机盘管的水路连接方式主要分为以下几种：
1. 直接连接：风机盘管与水管直接连接，安装简单，但需要占用较多的空间。

2. 连接冷水管：在夏季等需要制冷的季节，风机盘管通常与冷水机组相连，并通过冷水循环来达到降温的效果。

冷水管连接一般分为顶部连接和底部连接两种方式。

顶部连接要求风机盘管和冷水管之间的连接在机器的顶部，而底部连接则要求连接在机器的底部。

3. 连接热水管：在冬季等需要加热的季节，风机盘管通常与热水锅炉相连，并通过热水循环来达到加热的效果。

热水管连接同样可以分为顶部连接和底部连接两种方式。

4. 连接冷热水管：有些场景下需要同时使用冷水和热水，此时可以连接冷热水管。

连接冷热水管要求连接的管道必须标记清晰，以便于维护和保养。

需要注意的是，连接水管的时候一定要注意管道直径和水压的匹配，以免发生意外。

此外，连接水管的位置和方式也需要考虑到整个建筑物的空调系统的整体设计和效果。

一、电动二通阀的接线图：以上最为普遍二管制二通阀的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；5、控制线为6色1.0平方的国标线。

此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。

产品优缺点：缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜。

故障应急处理：当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。

二、电动球阀接线图：以上为电动球阀与温控器的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；艳红线为二通阀接入温控器“关”路接口；5、控制线为7色1.0平方的国标线。

此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。

产品优缺点：优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。

故障应急处理：驱动头烧毁，需将其卸下，再采用手动扳手将阀体强制打开或者关闭。

三、不装电动二通阀的接线图以上是未安装二通阀的温控器接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、控制线为5色1.0平方的国标线；5、以上接法仅能调节盘管风速，温度无法控制空调冷冻水的开、关。

风机盘管组装全过程风机盘管是水系统中央空调末端设备，用于舒适性空调使用。

主要由换热器，风机等组成，其工作原理是由两个循环系统构成—风循环和水循环。

水循环是中央机房过来的冷水（热水）经过水管在换热器内循环。

风循环是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

1、风机盘管分类：按结构分可分为：卧式、立式、壁挂式、天花吸顶式。

按安装方式可分：明装、暗装。

按冷却方式可分：单冷、冷暖双用。

其中，卧式暗装型要配合风管和风口使用。

虽然风机盘管种类较多，但其结构、功能、原理大同小异。

2、风机盘管结构：我们先了解下风机盘管主要构成部分：电器盒、电机、风轮、风机固定板、表冷器、表冷器托盘、凝水盘。

风机盘管的主要材料：蓝色亲水泊表冷器。

防滴漏凝水托盘：0.95厚纯铜铜管：3、风机盘管组装全过程一、安装表冷器1、把表冷器托盘放到线体上检查表冷器有无残缺损坏。

2、把表冷器固定在托盘上，要注意期间表冷器没有翅片倒坏、翅片太湿、表面出现白灰状物体等不良现象。

二、安装上盖、风机固定板保温上盖板保温采用的是黑色海绵，保温隔音效果不错，要注意粘贴到位、没有褶皱、漏洞、歪斜等现象。

最后在风机固定板贴上海绵板。

三、装电机首先检查电机有没有导线破损等影响接触的问题，然后确认合格后，装上电机。

四、装风机首先检查风机的风轮有没有凹凸等变形现象，检查合格后，把风机和电机安装在一起，期间一定注意风轮不要安装反了。

五、安装风机、电机首先要检查风轮轴与电机轴是不是配合到位，然后把风轮与电机固定在一起。

六、安装凝水盘、上盖板首先把表冷器放到凝水盘里面，然后连接固定，最后盖上上盖板。

七、固定风机组件首先注意电机线一定放在电机组件下面空隙的地方，以防导线损坏，发生漏电事故。

然后用气动枪固定电机组件，上盖板，托盘。

八、接线图与排气阀贴上接线图，一定注意牢固美观，无褶皱。

然后把排气管插到排气阀上，注意出口朝下。

风机盘管三种接线方式标准化工作室编码[XX968T-XX89628-XJ668-XT689N]风机盘管三种接线方式一、电动二通阀的接线图：以上最为普遍二管制二通阀的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；5、控制线为6色平方的国标线。

此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。

产品优缺点：缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜。

故障应急处理：当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。

二、电动球阀接线图：以上为电动球阀与温控器的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；粉色线为二通阀接入温控器“关”路接口；5、控制线为7色平方的国标线。

此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。

产品优缺点：优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。

故障应急处理：驱动头烧毁，需将其卸下，再采用手动扳手将阀体强制打开或者关闭。

三、不装电动二通阀的接线图以上是未安装二通阀的温控器接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、控制线为5色平方的国标线；5、以上接法仅能调节盘管风速，温度无法控制空调冷冻水的开、关。
