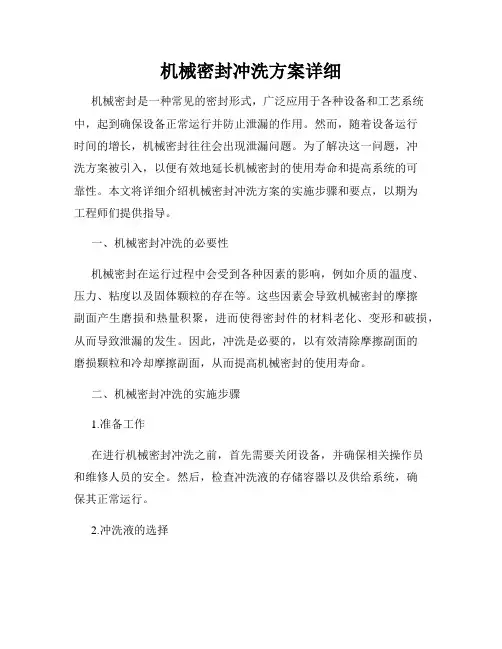

机械密封冲洗方案详细机械密封是一种常见的密封形式，广泛应用于各种设备和工艺系统中，起到确保设备正常运行并防止泄漏的作用。
然而，随着设备运行时间的增长，机械密封往往会出现泄漏问题。
为了解决这一问题，冲洗方案被引入，以便有效地延长机械密封的使用寿命和提高系统的可靠性。
本文将详细介绍机械密封冲洗方案的实施步骤和要点，以期为工程师们提供指导。
一、机械密封冲洗的必要性机械密封在运行过程中会受到各种因素的影响，例如介质的温度、压力、粘度以及固体颗粒的存在等。
这些因素会导致机械密封的摩擦副面产生磨损和热量积聚，进而使得密封件的材料老化、变形和破损，从而导致泄漏的发生。
因此，冲洗是必要的，以有效清除摩擦副面的磨损颗粒和冷却摩擦副面，从而提高机械密封的使用寿命。
二、机械密封冲洗的实施步骤1.准备工作在进行机械密封冲洗之前，首先需要关闭设备，并确保相关操作员和维修人员的安全。
然后，检查冲洗液的存储容器以及供给系统，确保其正常运行。
2.冲洗液的选择根据设备和介质的特性，选择合适的冲洗液。
冲洗液应具有良好的溶解性和清洁性能，能够有效去除摩擦副面的磨损颗粒和降低温度。
3.冲洗液的供给将冲洗液通过供给系统输入到机械密封内部。
供给系统可以采用循环供给或定量供给两种方式，具体选择根据设备的实际情况而定。
4.冲洗过程监测在冲洗过程中，需要监测冲洗液的流量、温度和压力等参数。
通过监测这些参数，可以及时发现是否存在异常情况，从而采取相应的措施。
5.冲洗周期和时间根据设备的运行情况和介质的特性，确定冲洗的周期和时间。
通常情况下，较大的设备和高温、高压介质需要更频繁的冲洗。
三、机械密封冲洗的注意事项1.操作人员应经过专门培训，熟悉冲洗方案的步骤和要点，以确保操作的正确性和安全性。
2.冲洗液的选取要谨慎，在选择时应考虑到介质的特性、设备的工作压力和温度等因素。
3.冲洗液的供给系统应具备可靠的性能和稳定的流量控制，以确保冲洗的充分性和均匀性。
机械密封冲洗方案详细随着现代机械设备的快速发展和广泛应用，机械密封作为一种重要的密封装置，被广泛用于各种工业领域。
然而，在机械密封使用中，由于工作环境的恶劣以及长时间的使用，经常会出现泄漏、磨损等问题。
为了保证机械密封的正常工作，延长使用寿命，冲洗成为必不可少的环节。
一、背景介绍机械密封冲洗是指通过给机械密封提供冲洗介质，以有效清除机械密封中的污染物、降低温度、稀释泄漏物、降低泄漏等级，保证机械密封良好的工作状态。
冲洗不仅能够延长机械密封的使用寿命，而且能够减少设备的维护次数和费用，提高设备运行效率，降低设备故障率。
二、冲洗介质的选择冲洗介质的选择要根据机械密封的工作条件和介质的特性来决定。
一般情况下，常用的冲洗介质有清水、清洁溶剂、蒸汽等。
对于温度较高或介质易氧化的情况，可以使用惰性气体冲洗，如氮气。
对于高温高压的工况，冷却液也是一个很好的选择。
选择合适的冲洗介质能够提高冲洗效果，减少机械密封的泄漏量。
三、冲洗方式冲洗方式的选择需要考虑到机械密封的工作条件和使用环境。
常见的冲洗方式有外冲洗、内冲洗和外部与内部同时冲洗三种形式。
1. 外冲洗：外冲洗是指将冲洗介质从机械密封外部喷洒到机械密封的摩擦面上，以有效清除密封面上的污染物。
外冲洗能够迅速冷却机械密封，减少泄漏的发生，并且易于实施和操作。
2. 内冲洗：内冲洗是指将冲洗介质从机械密封内部流过，清除机械密封内部的污染物。
内冲洗能够将污染物冲洗出机械密封，减少机械密封的磨损，提高密封效果。
3. 外部与内部同时冲洗：外部与内部同时冲洗是指同时使用外冲洗和内冲洗的方式。
这种冲洗方式能够兼具两种方式的优势，彻底清除机械密封的污染物，保证机械密封的正常工作。
四、冲洗周期和冲洗量冲洗周期是指冲洗的时间间隔，冲洗量是指每次冲洗的介质量。
冲洗周期和冲洗量的确定需要根据机械密封的工作情况和介质特性来确定。
通常情况下，冲洗周期可以根据机械密封的泄漏情况来调整，保证在泄漏不超过规定限值的情况下进行冲洗。
机械密封冲洗方案详细机械密封冲洗方案是一种常用的解决机械密封泄漏问题的方法。
通过冲洗，可以有效清除机械密封处的杂质，降低泄漏风险，提高设备的安全性和稳定性。
本文将详细介绍机械密封冲洗方案的具体步骤和操作要点。
一、冲洗前的准备工作1. 确保冲洗系统正常运行，并检查冲洗系统的工作状态。
确保冲洗介质的供应稳定，流量足够，并且没有异常情况。
2. 检查机械密封的密封性能和工作状态。
确保机械密封无磨损、无泄漏，并且密封件的状态良好。
3. 清理冲洗系统的管道和设备，确保无杂质和污垢的存在。
二、机械密封冲洗方案1. 打开冲洗介质的供应阀门，并根据需要调整流量大小。
2. 首先从机械密封的泄漏处开始进行冲洗，通过冲洗介质的流动，清除泄漏处的杂质和污垢。
3. 沿着机械密封的密封面方向，逐渐向外进行冲洗。
确保所有的泄漏处都得到充分清洁，并且没有残留物。
4. 如果有多个机械密封需要冲洗，按照一定的顺序进行，确保每个机械密封的冲洗均匀且充分。
5. 冲洗结束后，关闭冲洗介质的供应阀门。
检查机械密封的泄漏情况，确保冲洗的效果良好。
6. 根据需要，可以进行后续的测试和调整。
如果有必要，可以对机械密封进行重新安装和调整。
三、操作要点1. 在冲洗过程中，注意控制好冲洗介质的流量和压力。
过大的流量和压力可能会影响机械密封的正常工作，甚至造成损坏。
2. 注意冲洗介质的选择。
应选择适合机械密封材料和工作环境的介质，以免引起不必要的损坏或泄漏。
3. 冲洗过程中，应定期检查机械密封的工作情况，确保冲洗的效果正常。
如有异常情况，应及时采取措施进行修复或更换。
4. 在机械密封冲洗过程中，需要注意安全问题。
操作人员应戴好防护设备，避免接触冲洗介质和机械密封的泄漏处。
5. 冲洗结束后，应对冲洗系统进行清理和维护，以免造成二次污染或设备损坏。
通过机械密封冲洗方案的实施，可以有效解决机械密封泄漏问题，保障设备的正常运行。
操作人员在进行机械密封冲洗时，应严格按照要求进行操作，确保冲洗的效果和安全。
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：机械密封冲洗方案介绍# 机械密封冲洗方案介绍---## 引言机械密封是用于防止流体在机械设备中泄漏的关键组件。
常见的机械密封冲洗方案有循环冷却水冲洗和自清洗密封。
## 循环冷却水冲洗循环冷却水冲洗是一种常见的机械密封冷却方式。
其原理是通过循环的冷却水来降低机械密封的温度，以防止密封件因高温而失效。
### 冷却水系统冷却水系统包括冷却水供应系统和循环冷却水回收系统。
冷却水供应系统负责提供冷却水，通常需要根据具体的工艺要求选择合适的冷却水类型和温度。
循环冷却水回收系统则负责将冷却水循环使用，确保冷却水的持续供应。
### 冷却水冲洗过程冷却水冲洗过程包括以下几个步骤：1. 将冷却水通过水泵供应到机械密封处。
2. 冷却水流经机械密封，通过带热的冷却水带走机械密封产生的热量。
3. 冷却水流经机械密封后，流入循环冷却水回收系统。
4. 循环冷却水回收系统将冷却水过滤、冷却和处理后再次供应给机械密封。
### 冷却水冲洗的优势与注意事项冷却水冲洗方案的优势在于：- 冷却水冲洗可以有效降低机械密封的温度，提高密封件的工作寿命。
- 冷却水冲洗可以防止润滑油或其它润滑材料因高温而失效，保证机械设备的正常运行。
注意事项包括：- 冷却水冲洗的流量和温度需要根据实际情况进行合理选择，避免冷却水过热或过冷，影响机械密封的正常工作。
- 冷却水冲洗系统需要定期进行维护和保养，确保系统的稳定性和正常运行。
## 自清洗密封自清洗密封是一种通过流体本身冲洗机械密封的冷却方式。
其原理是利用流体的压力和流速将机械密封周围的污垢冲洗干净，以保证密封件的正常工作。
### 自清洗密封的工作原理自清洗密封的工作原理可以概括为以下几个步骤：1. 流体通过机械密封的密封面，产生较大的冲击和剪切力。
2. 冲击和剪切力将机械密封周围的污垢清洗干净，防止污垢积累导致泄漏。
机械密封冲洗方案详细机械密封冲洗方案是在机械密封装置运行过程中，为了避免泄漏和延长密封寿命而采取的一系列措施。
本文将详细讨论机械密封冲洗方案的实施步骤和注意事项。
一、冲洗介质的选择在进行机械密封冲洗前，首先要选择适当的冲洗介质。
冲洗介质通常采用清水或导热油。
清水的选择要求水质干净，无杂质，以保证冲洗效果；导热油的选择要考虑密封环境的温度和需求，以避免发生意外情况。
二、冲洗方案的设计1. 准备工作在进行机械密封冲洗前，需要先停止设备运行，并注意进行安全操作。
同时，根据设备的具体情况，进行冲洗方案的设计。
冲洗方案应包括冲洗时间、冲洗介质的流量和压力等要素的考虑。
2. 冲洗设备的选择根据设备的特点和要求，选择适当的冲洗设备。
常用的冲洗设备包括高压水枪、冲洗泵等。
合理选择冲洗设备，能提高冲洗效果，确保密封性能。
3. 冲洗方法的确定根据密封装置的不同，决定采用哪种冲洗方法。
常见的冲洗方法有压力冲洗、循环冲洗和间歇冲洗等。
冲洗方法的选择要根据设备的具体要求和冲洗效果考虑。
4. 冲洗操作的注意事项冲洗操作时要注意保护自己的安全，穿着合适的防护装备。
同时，根据设备的具体情况，合理调节冲洗介质的流量和压力，以避免对设备造成损坏。
三、实施冲洗方案1. 预冲洗首先进行预冲洗，将系统中的杂质和残留物清除干净。
预冲洗时，可根据需要选择合适的冲洗介质和冲洗方法，彻底清洗密封装置。
2. 冲洗操作根据冲洗方案，进行具体的冲洗操作。
操作时，应注意冲洗介质的流量和压力，以及冲洗时间的控制。
同时，要仔细观察密封装置的状态，确保冲洗效果。
3. 检测和调整冲洗结束后，对密封装置进行检测。
检测时，可以采用压力测试、泄漏测试等方法，确认冲洗效果是否满足要求。
若发现问题，要及时进行调整和修复。
四、冲洗方案的维护和管理冲洗方案的维护和管理是冲洗工作的重要环节。
要定期检查冲洗设备和冲洗介质的状态，保持其正常运行。
同时，也要进行冲洗记录和分析，总结经验，不断优化冲洗方案。

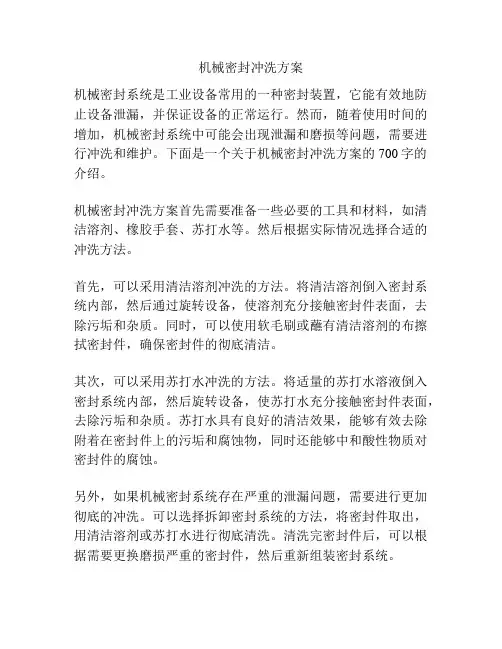

机械密封冲洗方案机械密封系统是工业设备常用的一种密封装置，它能有效地防止设备泄漏，并保证设备的正常运行。
然而，随着使用时间的增加，机械密封系统中可能会出现泄漏和磨损等问题，需要进行冲洗和维护。
下面是一个关于机械密封冲洗方案的700字的介绍。
机械密封冲洗方案首先需要准备一些必要的工具和材料，如清洁溶剂、橡胶手套、苏打水等。
然后根据实际情况选择合适的冲洗方法。
首先，可以采用清洁溶剂冲洗的方法。
将清洁溶剂倒入密封系统内部，然后通过旋转设备，使溶剂充分接触密封件表面，去除污垢和杂质。
同时，可以使用软毛刷或蘸有清洁溶剂的布擦拭密封件，确保密封件的彻底清洁。
其次，可以采用苏打水冲洗的方法。
将适量的苏打水溶液倒入密封系统内部，然后旋转设备，使苏打水充分接触密封件表面，去除污垢和杂质。
苏打水具有良好的清洁效果，能够有效去除附着在密封件上的污垢和腐蚀物，同时还能够中和酸性物质对密封件的腐蚀。
另外，如果机械密封系统存在严重的泄漏问题，需要进行更加彻底的冲洗。
可以选择拆卸密封系统的方法，将密封件取出，用清洁溶剂或苏打水进行彻底清洗。
清洗完密封件后，可以根据需要更换磨损严重的密封件，然后重新组装密封系统。
机械密封冲洗方案需要注意以下几点：1. 选择合适的冲洗方法和材料。
根据密封系统的材质和使用环境，选择适合的清洁溶剂或苏打水，以及合适的冲洗方式。
避免使用对密封件具有腐蚀作用的溶剂或酸性物质。
2. 注意保护设备和人员安全。
在进行冲洗操作时，应戴上橡胶手套和护目镜等个人防护用具，确保人员的安全。
另外，冲洗时应关闭设备电源，并确保设备处于停止状态。
3. 定期进行机械密封冲洗。
机械密封系统作为设备的重要组成部分，其冲洗和维护工作应定期进行，以保证设备的正常运行。
根据实际情况，制定合理的冲洗计划，确保密封系统在良好的工作状态下运行。
综上所述，机械密封冲洗方案是保障设备正常运行的重要措施之一。
选择合适的冲洗方法和材料，注意保护设备和人员安全，定期进行冲洗和维护，可以有效地延长机械密封系统的使用寿命，减少设备泄漏的问题，提高设备的运行效率。
机械密封冲洗方案详细在工业生产中，机械密封是一种广泛应用于旋转设备（如泵、压缩机等）的关键密封装置，它能够有效地防止介质泄漏，保障设备的正常运行和生产的安全可靠。
而机械密封的冲洗方案则是确保机械密封长期稳定运行的重要措施之一。
接下来，让我们详细探讨一下机械密封冲洗方案。
机械密封冲洗的主要目的是为了冷却、润滑密封面，带走摩擦产生的热量，清除密封腔内的杂质和沉淀物，防止介质在密封面处结晶、聚合或结焦，从而延长机械密封的使用寿命，提高密封的可靠性。
常见的机械密封冲洗方案主要包括以下几种：一、自冲洗自冲洗是利用输送介质本身通过密封腔进行冲洗。
这种方案结构简单，成本较低，但需要介质清洁、流量充足。
在设计自冲洗方案时，要合理确定冲洗孔的位置和数量，以确保冲洗液能够均匀地覆盖密封面。
二、外冲洗当输送介质不适合作为冲洗液或介质本身流量不足时，可采用外冲洗方案。
外冲洗液通常为清洁的水、油或其他合适的液体。
外冲洗系统需要单独设置冲洗液源、管道和控制装置。
三、循环冲洗循环冲洗是将密封腔内的介质引出，经过冷却、过滤等处理后再送回密封腔。
这种方案可以有效地控制密封腔的温度和清洁度，但系统相对复杂，成本较高。
在选择机械密封冲洗方案时，需要综合考虑以下因素：1、介质特性包括介质的腐蚀性、毒性、易燃性、易爆性、粘性、温度、压力等。
例如，对于腐蚀性介质，需要选择能够耐腐蚀的冲洗液和密封材料；对于高温介质，需要加强冷却效果。
2、设备工况设备的转速、轴径、轴的窜动情况等都会影响机械密封的工作状态。
高速旋转的设备通常需要更有效的冲洗和润滑。
3、密封要求根据密封的重要性和可靠性要求，选择不同的冲洗方案。
对于要求高可靠性的密封，可能需要采用更复杂、更有效的冲洗方式。
4、经济性不同的冲洗方案成本不同，需要在满足密封要求的前提下，选择经济合理的方案。
在实施机械密封冲洗方案时，还需要注意以下几点：1、冲洗管道的布置应合理，尽量减少弯头和阻力，确保冲洗液流畅通。
机械密封冲洗方案详细为了保障机械密封的运行效果和寿命，冲洗是一项必不可少的操作。
本文旨在详细介绍机械密封的冲洗方案，以确保其正常运行和可靠性。
一、冲洗介质的选择机械密封冲洗中最常用的介质是清水，因其成本低廉，易得，并且可以起到冲洗残留污垢和降低温度的作用。
但在特定情况下，也可根据需要选择其他介质，如气体或化学药剂。
二、冲洗方法和步骤1. 清洗液体冲洗法- 保证密封室和冷却室的密封状态良好，排除空气和杂质。
- 通过给进口管道加压，引入清水或其他介质，将密封腔内的污垢和杂质冲洗干净。
- 在冲洗过程中，保持冲洗流量适中，以避免密封元件损坏。
- 冲洗完成后，将冲洗液排出，使冷却室和密封室内的残留液体排净。
2. 气体冲洗法- 将干燥气体（如气体氮）通过气体进口管道引入密封室内。
- 气体冲洗的作用是去除密封腔内的湿气和氧气，防止零部件氧化腐蚀。
- 在冲洗过程中，需要保持恰当的冲洗压力和冲洗时间，以确保冲洗效果。
- 冲洗结束后，将密封室内残留的气体排净。
3. 化学药剂冲洗法- 针对特殊情况，可以采用化学药剂对机械密封进行冲洗。
- 根据实际情况选择合适的化学药剂，如酸、碱、氧化剂等。
- 在冲洗过程中，需严格控制药剂的浓度、温度和冲洗时间，避免对机械密封造成损害。
- 冲洗完成后，将药剂残留物排除干净，并进行相关处理以防止环境污染。
三、冲洗频率和注意事项1. 冲洗频率- 冲洗的频率取决于机械密封的使用环境和工况条件。
- 通常情况下，建议每隔一定时间对机械密封进行冲洗，以保持其正常运行和散热效果。
2. 注意事项- 在进行机械密封冲洗之前，请务必关闭相关阀门，并确保安全可靠。
- 冲洗过程中，需保持机械密封的温度和压力在安全范围内。
- 若发现冲洗过程中机械密封出现异常情况，应及时停止冲洗，并进行检修。
- 冲洗结束后，务必对冲洗设备和管道进行清洁，避免残留物对下次冲洗造成污染。
结论机械密封的冲洗方案是保障其正常运行和寿命的重要环节。
机械密封冲洗方案（实用）机械密封件的冲洗方案目的向双或单密封的高压侧部位直接注入液体称“冲洗”。
一般泵均应进行冲洗，尤其是轻烃泵更应如此。
1.冲洗以散热。
必须控制液封产生的热量。
这可以通过用液体冲洗密封腔以带走热量并控制温度上升而实现。
2.降低液温。
在某些情况下，液温过高以致影响了密封性能。
在此类情况下，必须降低温度以提高液体的性能。
3.改变密封腔压力。
在某些情况下，需要增加或降低密封腔压力以提高性能。
这可以通过抑制蒸发或减少密封件的热负荷实现。
4.清洁工艺液体。
如果工艺液体包含不适当的固体颗粒或污染物，则需要清洁密封腔内的液体。
在极端的情况下，可能还需要从密封系统外部提供清洁的液体。
5.控制密封件的大气侧。
由于工艺液体与大气接触，因此它们可能会变干、结晶或结焦。
防止与大气相互作用，以免对密封性能产生不利影响，这一点非常重要。
机封冲洗方案分类◆单端面密封（Single Seals）PLAN 01（单端面自冲洗）PLAN 02（夹套冷却伴热）PLAN 11（自冲洗）PLAN 13（反向冲洗）PLAN 14（正+反向冲洗）PLAN 21（带冷却的自冲洗）PLAN 23（带循环套的内部冲洗）PLAN 31（带悬液分离器的自冲洗）PLAN 32（外冲洗）PLAN 41（带悬液分离器、换热器的自冲洗）◆双端面密封（Dual Seals）PLAN 52（带无压缓冲罐的串联式密封）PLAN 53A（带有压密封液的双端面密封）PLAN 53B（强制循环密封液的双端面密封）PLAN 53C（带增压罐的双端面密封）PLAN 54（采用外引密封液的双端面密封）◆冷却密封（Quench Seals ）PLAN 62（外冲洗或急冷防止密封面堆积固体颗粒）PLAN 65（带浮子液位开关测量密封泄露量）◆气体密封（Gas Seals）PLAN 72（采用隔离氮气用于易挥发介质的串联式干气密封）PLAN 74（双端面干气密封）PLAN 75（用于不易挥发介质的串联式干气密封）PLAN 76（采用外引密封气的串联式干气密封）各个方案详细图解如下1.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。
机械密封冲洗方案详细机械密封是一种常见的密封装置，广泛应用于工业设备中。
为了保证机械密封的正常运行和延长其使用寿命，冲洗是必不可少的一项措施。
本文将详细介绍机械密封冲洗方案及其具体实施步骤。
一、机械密封冲洗的目的机械密封冲洗的目的主要有以下几点：1. 清洗密封界面：机械密封工作时，密封界面可能会积聚杂质或固体颗粒，通过冲洗可以将这些杂质清除，保证密封界面的光滑和平整。
2. 降低温度：冲洗过程中的液体能够有效地带走密封部件的摩擦产生的热量，降低温度，减少密封部件的磨损。
3. 充实密封：适当的冲洗液可以填充密封腔，增加密封效果，提高密封性能。
二、机械密封冲洗方案的选择机械密封冲洗方案的选择取决于具体的工作环境和要求。
以下为常见的几种冲洗方案：1. 外置水冷却：适用于温度较高的工作环境，通过外部水源将冷却水引入机械密封附近，降低密封部件的温度，提高密封效果。
2. 内外循环冲洗：通过内部和外部循环的冲洗液配合使用，既能清洗密封界面，又能冷却密封部件，是一种较为常用的冲洗方案。
3. 水蒸气冲洗：适用于高温高压工作环境，通过喷射水蒸气到密封处，既能冷却密封部件，又能清洗密封界面，具有较好的效果。
4. 溶剂冲洗：对于工作介质为液体溶剂的机械密封，可以选择溶剂冲洗方案，通过溶剂清洗密封界面，保持密封的良好状态。
三、机械密封冲洗的具体实施步骤根据选择的冲洗方案，将密封冲洗分为以下几个步骤：1. 准备工作：确定冲洗液的种类和性质，准备所需设备和材料。
2. 密封断开：在拆卸机械密封前，确保设备停止运行，将相应管路、阀门进行关闭，并进行相关的安全措施。
3. 冲洗准备：根据冲洗方案，连接相应的冲洗设备和管路，确保冲洗液能够顺畅地进入密封腔体。
4. 冲洗操作：启动冲洗设备，将冲洗液注入密封腔体，保持适当的流量和压力，并根据需要进行适当的冲洗时间。
5. 冲洗结束：根据冲洗方案要求，停止冲洗设备，将冲洗液排出，确保密封腔体内无冲洗液残留，并进行必要的清洗和干燥。
1.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。
操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。
维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。
2.冲洗方案02方案：无冲洗的封闭密封腔。
原因：不需要流体二次循环。
使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。
3.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。
原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。
场合：通常用于清洁流体，清洁、非聚合流体。
维护：使用孔径最小为英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。
4.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。
原因：立式泵密封腔的不间断排气，密封腔除热。
场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。
维护：启动立式泵之前，弯好排气口管路，使用口径最小为英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。
5.冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。
原因：立式泵机封腔的连续排气，密封腔除热，增加密封腔的压力和流体汽化的临界空间。
场合：立式泵，常温、清洁非聚合流体。
维护：使用口径最小为英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，冲洗密封面，启动立式泵之前，做好排气管的弯曲。
典型故障，限流孔板堵塞，检查管子末端的温度。
6.冲洗方案21方案：从泵出口经限流孔板和冷却器冲洗机封，加到方案11的冷却器，增加了除热能力。
原因：机封冷却，降低流体温度，增加流体降低焦化场合：高温，低于350°F（177°C）高于180°F（80°C）热水清洁、非聚合物。
维护：机封冷却器或管路必须在最高位有气孔，启动前打开。
使用682机封冷却器时，串流管路使热传递最大化。
使用口径最小为英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，经常观察冷却器进、出口温度，查看有无堵塞或污垢沉积迹象。
7.冲洗方案23方案：从密封腔内的输液环，通过冷却器回到密封腔冲洗机封的循环过程，热水条件下的标准冲洗方案。
原因：仅通过冷却小部分液体，冷却器低负荷下的机封高效冷却，增加流体的汽化临界范围，改善水的润滑力。
场合：高温条件下，热碳氢化合物，高于180°F（80°C）锅炉给水和热水，清洁、非聚合流体。
维护：机封冷却器或管路必须在最高位有气孔，启动前打开。
使用682机封冷却器时，层流管路使扬程损失最小。
密封腔要求喉部衬套间隙很小，以隔离流体，外围密封盖塞子应从底部进，顶部出，经常观察冷却器进、出口温度，查看有无堵塞或污垢沉积迹象。
含铁的流体应先流经除铁器，然后再进入冷却器。
8.冲洗方案31方案：从泵出口经过旋流器清洁液体冲洗机封，离心分离的固体被送泵进口。
原因：机封腔除热，从冲洗和密封腔中除去固体。
场合：带砂或管道渣子脏的或被污染流体或水，非聚合流体。
维护：旋流器处理的最好比重是流体2倍的固体，密封腔的压力必须接近或等于进口压力，以保证流量适中。
管不应该包括限流孔板，密封腔不开排气孔典型故障:旋流器或管路堵塞，检查管子末端温度。
9.冲洗方案32方案：用外部清洁源头冲洗机封，应慎重选择冲洗液来源，消除注入液体蒸发，或被泵送液体污染。
原因：密封腔除热，从密封腔内除去工艺流体或固体，增加密封腔压力和流体汽化临界范围。
场合：脏的或被污染的流体、纸浆，高温条件，聚合物或氧化流体。
维护：使用大小确定的喉部衬套来保持压力或维护流体速度，限制脏的工艺流体，控制喷射流量，增加流体汽化临界范围，控制喷射压力，喷射流体必须和工艺流体相容，经常观察控制系统，检查阀门是否关闭和堵塞迹象。
10.冲洗方案41方案：从泵出口经旋流器把清洁液体输送冷却器冲洗机封，固体送入泵进口，方案21和31的组合，原因：密封冷却，冲洗和密封腔的固体移除。
场合：高温条件，低于355°F（177°C）锅炉给水和热水，带砂或管道渣子的脏的或被污染的流体和水，非聚合流体。
维护：机封冷却器或管路必须在最高位有气孔，启动前打开。
使用682机封冷却器时，串流管路使热传递最大化。
旋流器处理的最好比重是流体2倍的固体，密封腔的压力必须接近或等于进口压力，以保证流量适中。
典型故障:旋流器或管路堵塞，检查管子末端温度11.冲洗方案52方案：外部储液罐为配置外侧密封提供缓冲液，正常操作时，由内部输液环保持循环，储液罐连续排放蒸汽至蒸汽回收系统，并保持比密封腔压力小。
原因：外置机械密封是主机封，没有或很少的工艺排放物，不允许工艺过程污染。
场合：应用于双端面非承压密封（串联），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体。
维护：管网对接近大气压力的蒸汽回收/火花系统必须自带开孔，工艺蒸汽压力通常比储液罐压力大缓冲器流体必须和工艺泄漏流体相容，增加的气孔压力会指示主机封泄漏，储液罐液位表会显示外置机封泄漏。
12.冲洗方案53A方案：外设加压隔离液储罐提供清洁液体给密封腔，循环由内部输液环完成。
隔离液储罐的压力大于被密封工艺液体压力。
原因：隔离工艺流体，零工艺排放。
场合：应用于双端面承压密封（双重），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体，脏、腐蚀和聚合流体，混和器/搅拌器和真空条件。
维护：管网对在最高位的储液罐必须自带开孔。
一直对储液罐加压，最大气体压力允许150-200PSI（10-14bar）,阻隔流体必须和工艺流体相容，储液罐液位表显示内侧和外侧密封的泄漏。
13.冲洗方案53B方案：由外部管道系统为加压双端面密封装置的外侧密封提供液体，预先加了压的气囊蓄压器提供压力给循环系统，流动由内部输液环来保持，循环系统中的热量由空气冷却或水冷却热交换器除去。
原因：分离工艺流体，零流程排放，比53A方案压力高。
场合：应用于双端面承压密封（双重），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体，脏、腐蚀和聚合流体，维护：启动前管网必须全部开孔，一直对储蓄器加压，通常用充气的方法，阻隔流体必须和工艺流体相容，经常监控挡板压力，当压力降低时，手动增加阻隔流体。
14.冲洗方案53C方案：由外部管道系统为加压双断面密封装置的外侧密封提供隔离液，从密封腔到活塞蓄压器的参比管线提供压力给循环系统，流动由内部输液环来保持，循环系统中的热量由空气空气冷却或水冷却热交换器除去。
原因：分离工艺流体，零流程排放，比53A方案压力高。
系统压力动态跟踪.场合：应用于双端面承压密封（双重），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体，维护：启动前管网必须全部开孔，没有堵漏的流程污染必须在参考线以下，阻隔流体必须和工艺流体相容，储蓄器液位表会显示内侧和外侧密封的泄漏15.冲洗方案54方案：外设加压隔离液储罐或系统提供清洁的液体给密封腔，循环用外部泵或压力系统来完成，储液罐压力大于被密封的工艺介质压力，原因：分离工艺流体，零流程排放，密封不能促进循环。
场合：应用于双端面承压密封（双重），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体，脏/腐蚀性或聚合流体，混和器/搅拌器维护：启动前管网必须全部开孔，循环系统必须一直受压或，阻隔流体必须和工艺流体相容，循环系统液位显示仪能显示内侧和外侧密封的泄漏。
16.冲洗方案62方案：由外部提供急冷液，在密封的接触大气端进行外部冷却，冷却流体主要为蒸汽、氮和水。
原因：防止固体在机封的大气端集结，配合小间隙节流衬套使用。
防止结冰。
场合：用于单端面机封，氧化流体，可成焦炭流体、热烃，结晶流体、盐析流体，低于32°F(0°C)维护：冷却进口应在压盖顶端，出口或排水口应在底端，冷却压力应限制在3psi，或再低一点，在机封的大气端，用节流垫引导冷却流体流向密封排水口，经常监控、查看阀门是否关闭，管路是否堵塞，以及汽水分离口的状况。
17.冲洗方案65方案：外部排液管道布置是，用浮子液位开关测量密封泄漏量，对高泄漏量进行报警，液位开关下游的孔板，其孔径通常为5mm,设置在立管腿上。
机封在大气端，带泄漏检查的外部排水，原因：单独使用或与62方案一起使用，用于间隙很小的节流衬套，用于外部场所的单端面机封，场合：流程泄漏或冷却流体的泄漏收集，主机封的安全指示仪。
维护：排水口必须在压盖底部，管路是向下倾斜的。
持续向液体回收系统排水，在液位开关下游的限流孔板（一般为1/4）必须是垂直方向，从溢流腔出来旁通管，必须再进入限流孔板下面。
当用固化流体时，管路可能要加热，经常检查、查看阀门是否关闭，管路是否阻塞，液位开关是否正常工作。
18.冲洗方案72方案：非承压缓释器气体控制系统，。
