10Kv配电室SVG动态补偿装置的研究摘要：目前，生活中的方方面面都离不开电力的支持，电力的发展如何能够紧跟时代的需求，做好电力供给后台保障是非常重要的。
在配电室中进行无功补偿装置的应用是新的研究方向，但目前相关方面还存在很多的问题需要解决。
本文通过对无功补偿装置运行原理进行阐述，探究在其装置中的技术应用，为相关从业人员提供参考。
关键词：原理；无功补偿一、前言随着人民生活水平的提高，终端用电用户对输电的安全性与稳定性的追求也越来越迫切。
而如何解决配网内无负荷运转问题，解决因无功补偿的设备分布设置不合理，无法有效实现无功补偿的问题导致出现输配电网中出现品质较低、线损率较高等问题是必要而有十分关键的，所以，本文对进行10Kv配电线路无功补偿设备的应用研究是非常关键的，希望本文提供思路能帮助改善配电网中的电压品质，减少线损等。
二、10kv配电线路无功补偿技术原理和原则1.10kv配电线路无功补偿技术运用的原理在交流电路中，纯电感的负载电流会将电压延迟90°，纯电感的负荷电压则会向前90°，纯电感和纯电容之间就形成了180°的差别，导致的结果就是两者之间的电流能够相互抵消。
当电源达到正常供电条件后，纯电感性和纯电容性的负载就能够通过放出和吸入电能来进行功率转换，而感应式负荷所需要的无功功率能够在纯电容性负载所产生的无功功率输出中得到。
就这样可以有效地实现了负载补偿、补偿的目的，从而解决了无功功率的问题。
2.10kv配电线路无功补偿技术运用的原则①接近性原则：是为了减少因线路上无功功率控制连续流动所造成的有效功率损失。
②固定补偿原则：目的是用来适应无功补偿损失的实际情况，而当进行固定补偿时，必须考虑到电容器本身的特性和运行条件及保护等因素，各线的无功功率控制补偿点位不宜多于三处，以二处为最好。
而当因线路的运行消耗无功功率控制时，还必须考虑产生无功功率抑制的配电压器：；③客户端补偿原则：因变压器绕组和感性负荷而产生的非功率消耗，因此要求对客户端进行无功补偿措施。
10kV高压无功自动补偿装置技术标准书2015年11 月１、适用范围1.1本技术文件适用于"35千伏变电站工程〞10kV户内高压无功自动补偿成套装置的招标订货，是设备订货合同的技术条款。
1.2本技术协议书提出了对装置的功能设计、构造性能、安装等方面的技术要求。
1.3本技术协议提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的标准和标准。
供方应提供符合本技术协议和有关工业标准要求的装置。
1.4本技术协议书所使用的标准如与供方执行的标准发生矛盾时，按较高标准执行。
2、执行标准GB 311.1 高压输变电设备的绝缘配合GB/T 11024 标称电压1kV以上交流电力系统用并联电容器GB/T 5582 高电压电力设备外绝缘污秽等级GB 50227 并联电容器装置设计标准GB 50060 3～110kV高压配电装置设计标准GB/T 16927.1～16927.2 高电压试验技术GB 50260 电力设施抗震设计标准GB 7354 局部放电测量GB 15166.5 交流高压熔断器并联电容器外保护用熔断器GB 11032 交流无间隙金属氧化物避雷器GB 1208 电流互感器GB 8287 高压支柱瓷绝缘子DL/T 604 高压并联电容器装置订货技术条件DL/T 442 高压并联电容器单台保护用熔断器订货技术条件DL/T 840 高压并联电容器使用技术条件DL/T 653 高压并联电容器用放电线圈订货技术条件DL/T 462 高压并联电容器用串联电抗器订货技术条件DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 584 3~110kV电网继电保护装置运行整定规程IEC标准 "IEC871-87"GB3983.2-89 "高压并联电容器"SDJ25-85 "并联电容器装置设计技术规程"DL/T604-1996 "高压并联电容器装置订货技术条件"GB50227-95 "并联电容器装置设计标准"JB11025-89 "高压并联电容器用内部熔丝及内部过压力隔离器"3.工程环境及工程概况3.1工程环境：周围空气温度最高温度: +41.8 ℃最低温度: -36.8 ℃最大日温差: 25 K海拔高度：≤1000 m环境相对湿度：日平均不大于95%，月平均不大于90%地震烈度： 7 度污秽等级： IV级凝露爬距：＞31mm/kV(最高运行线电压)3.2工程系统概况：3.2.1系统标称电压：10kV3.2.2系统最高电压：12kV3.2.3系统额定频率：50Hz3.2.4系统中性点接地方式： 35千伏不接地，10千伏经接地变接地3.2.5安装地点：户内4．主要设备供货清单(下表为单套配置，共2套)5.1整体要求：1、设备名称：10kV户内无功自动补偿装置 2套〔单套容量4800kvar〕。
10K V磁控式动态无功补偿成套装置技术规格书2 动态无功补偿装置监控系统技术要求装置具备电气量测量、通信，控制调节、闭锁报警、计算分析、数据记录、显示打印等功能。
2.1 功能要求（1）通信功能装置具备多路信息通道（串口和数据口）与变电站监控系统或其它自动化系统通信，装置有调度数据网接口设备；可采用Modbus规约。
（2）闭锁与报警装置考虑的主要闭锁条件有：装置（电容器）保护动作、PT断线、系统电压异常、装置故障、远动信号指令或手动闭锁等。
例如：设备故障，闭锁该对象的控制指令，发报警信号。
闭锁和报警需手工解除。
低压侧母线零序电压越限时，闭锁该段母线上电容器的投切指令，发报警信号。
当零序电压正常时自动延时解除闭锁和报警。
（3）装置自检异常时闭锁所有控制指令，发报警信号。
闭锁和报警需手工解除。
（4）母线电压不合格，装置发越限报警信号，电压恢复正常时自动解除报警。
（5）历史数据保存系统设有历史数据库，能将组态数据，参数设置、调节过程进行保存。
可保存三至六个月的数据。
（6）人机界面系统具有良好的人机界面，能实时显示系统各种采集数据，并能以曲线、棒图等方式显示数据。
能查询打印系统保存的历史信息。
*（7）控制功能磁控电抗器控制器应具备1拖2功能，即一套控制器可以控制2台磁控电抗器运行，用在控制单个磁控电抗器的系统中，可以实现控制器的备用。
2.2 性能要求2.2.1 成套装置能实现自动检测、远方手动投切和现场手动投切，各种方式之间有可靠的闭锁，防止发生事故。
检测、控制均可实现完全自动可实现无人值守。
2.2.2 成套装置功能（1）现场参数设置功能具有供值班员使用的参数设置功能，所有设置的内容可保存十年以上而不丢失，不受停电和干扰信号的影响；（2）显示功能可分别显示系统的电压、电流、功率因数、无功功率、有功功率；显示磁阀电抗器输出电流；显示相应的高压断路器的通断状态，显示各类保护动作情况及故障告警等信息。
（3）事件顺序记录当各类保护动作时，控制器将自动记录事件发生的类型、相别及动作值，事件按顺序记录，可通过液晶进行查询。
10k V线路串联补偿装置技术规范书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII物资采购技术规范10kV线路串联补偿装置技术规范书目录1技术参数响应表2项目需求部分2.1货物组件材料配置表2.2必备的备品备件、专用工具和仪器仪表供货表2.3图纸资料提交单位2.4 工程概况2.5 使用环境条件表2.6 项目单位技术差异表2.7 一次、二次及土建接口要求（扩建工程）3 投标人响应部分3.1 投标人技术偏差表3.2 销售及运行业绩表3.3 主要组部件材料表3.3 推荐的备品备件、专用工具和仪器仪表供货4 功能要求1 技术参数响应表投标人应认真逐项填写技术参数响应表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表6投标人技术偏差表。
表1 技术参数响应表注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
2 项目需求部分2.1 单套货物组件材料配置表表2 单套货物组件材料配置表2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
表4 卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 项目名称：灵璧县供电公司10kV界沟108线等1条重载及低压线路加装串联无功补偿装置2.4.2 项目单位：灵璧县供电公司2.4.3 工程规模：在界沟108线安装1台串联无功补偿装置2.4.4 工程地址：2.4.5 交通、运输：公路运输2.5 使用环境条件表表5 使用环境条件表2.6 项目单位技术差异表项目单位原则上不能改动通用技术规范条款及专用技术规范固化的参数。
根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用技术规范条款有差异时，应逐项在“表6 项目单位技术差异表”中列出，并以差异表给出的参数为准。

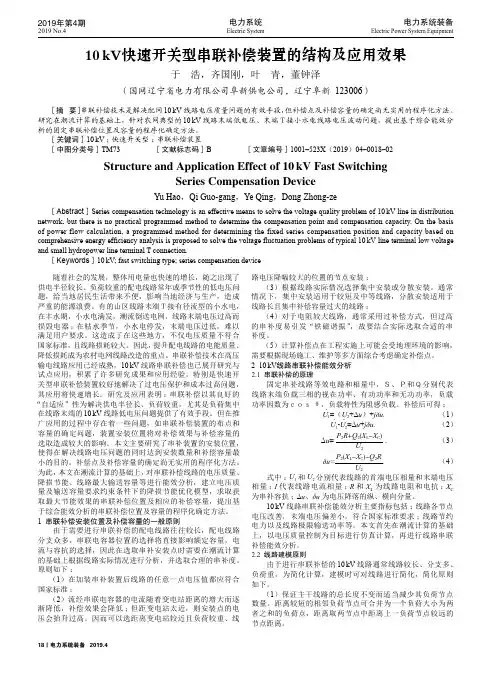

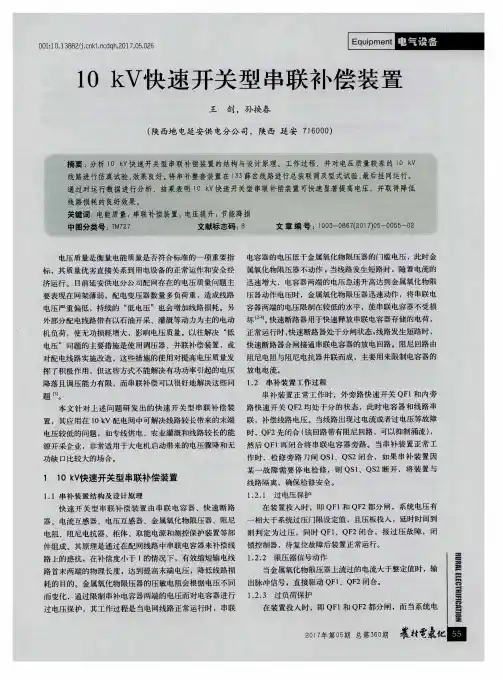

电力系统18丨电力系统装备 2019.4Electric System2019年第4期2019 No.4电力系统装备Electric Power System Equipment随着社会的发展，整体用电量也快速的增长，随之出现了供电半径较长、负荷较重的配电线路常年或季节性的低电压问题，给当地居民生活带来不便，影响当地经济与生产，造成严重的能源浪费。
有的山区线路末端Ｔ接有径流型的小水电，在丰水期，小水电满发，潮流倒送电网，线路末端电压过高而损毁电器；在枯水季节，小水电停发，末端电压过低，难以满足用户要求。
这造成了在这些地方，不仅电压质量不符合国家标准，且线路损耗较大。
因此，提升配电线路的电能质量、降低损耗成为农村电网线路改造的重点。
串联补偿技术在高压输电线路应用已经成熟，10 kV 线路串联补偿也已展开研究与试点应用，积累了许多研究成果和应用经验。
特别是快速开关型串联补偿装置较好地解决了过电压保护和成本过高问题，其应用将快速增长。
研究及应用表明：串联补偿以其良好的“自适应”性为解决供电半径长、负荷较重，尤其是负荷集中在线路末端的10 kV 线路低电压问题提供了有效手段。
但在推广应用的过程中存在着一些问题，如串联补偿装置的布点和容量的确定问题，装置安装位置将对补偿效果与补偿容量的选取造成较大的影响。
本文主要研究了串补装置的安装位置，使得在解决线路电压问题的同时达到安装数量和补偿容量最小的目的。
补偿点及补偿容量的确定尚无实用的程序化方法。
为此，本文在潮流计算的基础上，对串联补偿线路的电压质量、降损节能、线路最大输送容量等进行能效分析，建立电压质量及输送容量要求约束条件下的降损节能优化模型，求取获取最大节能效果的串联补偿位置及相应的补偿容量，提出基于综合能效分析的串联补偿位置及容量的程序化确定方法。
1 串联补偿安装位置及补偿容量的一般原则由于需要进行串联补偿的配电线路往往较长，配电线路分支众多，串联电容器位置的选择将直接影响额定容量，电流与容抗的选择，因此在选取串补安装点时需要在潮流计算的基础上根据线路实际情况进行分析，并选取合理的串补度。
10kv电容补偿附件⼀1、使⽤环境条件：海拔⾼度4400（5100）m 最⼤风速30m/s最⾼温度+35℃最低温度-20℃最⼤⽇温差80K最⼤相对湿度40%⽇照0.1W/cm风速0.5m/S地震烈度8污秽等级Ⅱ级3、使⽤环境3.1 环境温度：30℃3.2 最⼤⽇温差：80k3.3 最⾼⽇平均温度：25℃3.4 海拔⾼度：4200（5100）m3.5 环境相对湿度：40%3.6 运输、贮存最低湿度：80%3.7 安装⽅式：户内4、技术参数4.1 系统标准电压：10.5KV4.2 最⾼⼯作电压：12KV4.3 额定频率：50Hz4.4 电抗率：6%4.5 相数：34.6 功率因数：0.95以上5、装置设计结构⾼压动态⽆功功率补偿装置由可控硅阀控制系统、⾼压并联电容器组、⼲式铁芯电抗器、电压互感器、避雷器和附属设备组成，电容器组由可控硅阀控制系统来投切。
成套装置采⽤柜式结构，能够⾃动补偿系统⽆功功率，有显著的节能、稳压和增容效果。
⾼压SVG-10/1200kvar动态⽆功补偿装置两套。
单套设备由五⾯柜组成。
其中控制柜⼀台，阀组投切柜⼀台、电容柜三台，分成3组：容量为150、450、600kvar；投切由可控硅阀控制系统根据负载变化⾃动投切，保证补偿精度，改善系统电能质量。
6、⾼压⽆功功率补偿装置技术条件6.1 能够根据电⽹系统⽆功功率⼤⼩和电压控制要求⾃动投切与调节，不需要⼈⼯⼲预，快速动态补偿⽆功功率，提⾼系统功率因数，保证系统功率因数在0.95以上。
6.2 采⽤全数字化智能控制系统，由微机监测、智能调节。
6.3 能够快速响应，⾃动投切与调节，不需要⼈⼯⼲预。
6.4应该采⽤电容器专⽤⾼压喷逐式熔断器作为短路保护、确保设备安全运⾏。
6.5 采⽤串联电抗器，减⼩合闸涌流，保护电容器组可靠运⾏。
6.6 抑制系统谐波，保证设备正常运⾏。
6.7 结构要求设计合理，使⽤⽅便，可⼿动操作，也可与负荷同步投切，免维护运⾏。
物资采购技术规范10kV线路串联补偿装置-技术规范书目录1 技术参数响应表2 项目需求部分2.1 货物组件材料配置表2.2 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位2.4 工程概况2.5 使用环境条件表2.6 项目单位技术差异表2.7 一次、二次及土建接口要求（扩建工程）3 投标人响应部分3.1 投标人技术偏差表3.2 销售及运行业绩表3.3 主要组部件材料表3.3 推荐的备品备件、专用工具和仪器仪表供货4 功能要求1 技术参数响应表投标人应认真逐项填写技术参数响应表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表6投标人技术偏差表。
表1 技术参数响应表序号名称单位标准参数值投标人保证值一串补一次参数1 装置额定工作电压kV 10 （投标人填写）2 装置最高工作电压kV 12 （投标人填写）3 装置额定工作电流 A 200 （投标人填写）4 额定穿越容量MVA 3.6 （投标人填写）5 最大穿越容量MVA 4.7 （投标人填写）6 补偿度% 119 （投标人填写）7 装置补偿容抗Ω 4 （投标人填写）8 装置补偿电压kV 0.8 （投标人填写）9 装置补偿电容量μF 796 （投标人填写）10 装置补偿容量Mvar/每相0.16 （投标人填写）11 氧化锌组能量MJ 1.5 （投标人填写）12 装置平台对地工频耐受电压kV/1min 42 （投标人填写）13 装置对地雷电冲击耐受电压kV 75 （投标人填写）14 进出线端子间的额定工作电压kV 2 （投标人填写）15 进出线端子间的最高工作电压kV 3.0 （投标人填写）16 进出线端子间的工频耐受电压kV/1min 25 （投标人填写）17 金属封闭壳体内的爬电比距mm/kV ≥20（投标人填写）18 外露一次部分的爬电比距mm/kV ≥25 （投标人填写）19 装置外形尺寸：高×宽×深mm 1500×2200×1500（投标人填写）二快速开关参数（要求合资进口产品）①产品数量装置开关数量组1（三相一体）（投标人填写）②产品的额定参数额定电压：kV 12 （投标人填写）额定电流： A 630 （投标人填写）额定短路开断电流：kA 25 （投标人填写）关合电流（峰值）kA 63 （投标人填写）③产品的额定绝缘水平断口间工频耐受电压：kV 42 （投标人填写）端子对地之间工频耐受电压：kV 42 （投标人填写）外绝缘爬电比距：mm/kV ≦25 （投标人填写）绝缘安全指数>1.4④产品的结构要求结构形式：三相一体（投标人填写）控制方式：整体控制（投标人填写）外形尺寸：高×宽×深mm 900×260×360 （投标人填写）⑤操作机构电源电压：V 176~260 （投标人填写）消耗功率：VA 150 （投标人填写）储能电源充电时间：在额定电压220V时充电时间不大于60s（投标人填写）储能电源自放电时间装置停电后2分钟之内应能保证进行一次分合闸操作；（投标人填写）无源信号接点输出：分合闸位置接点和分合闸储能状态（投标人填写）⑥分、合闸时间分闸时间：ms 3~5 （投标人填写）合闸时间：ms 8~13 （投标人填写）不同相分合闸不同步：ms ≤1 （投标人填写）反弹时间：ms ≧1 （投标人填写）三电压互感器系统标称电压kV 10设备最高电压kV 12额定电压比10000V/220V容量VA 500四电流互感器系统标称电压kV 10设备最高电压kV 12额定电流比 A 300/5容量VA 15五限流阻尼器标称电压kV 10长期通电电流 A 630,承受放电电流不小于kA/S 200六并联电阻标称电压kV 10容量≦1000W/100Ω七串补保护测控装置三段式过负荷保护（投标人填写）反时限过流保护（投标人填写）过电压保护（投标人填写）电容器差流保护（投标人填写）电容器阻抗保护（投标人填写）事件记录及故障录波（投标人填写）故障快速识别ms <3 （投标人填写）串补装置本体保护（投标人填写）氧化锌组件能量保护（投标人填写）主站监控软件架构符合IEC61970及IEC61968监控主机数值刷新周期5s注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
10k V高压无功自动补偿装置技术规范书二○一○年三月目录1. 总则 (2)2. 引用标准 (2)3. 设备的运行环境条件 (3)4. 功能规范 (4)5. 设备规范 (6)6. 控制器的主要技术指标 (6)7、微机保护单元的主要技术参数及性能要求 (8)8、电容器组投切专用永磁真空开关主要技术参数及性能要求 (8)9．电容器主要技术参数及性能要求： (9)10．电抗器的主要技术参数及性能要求： (10)11．放电线圈的主要技术参数及性能要求： (11)12．避雷器的主要技术参数及性能要求： (11)13．成套装置的其他技术要求： (12)14. 质量保证和试验............................ 错误！未定义书签。
15. 工作及供货范围 (13)16. 技术文件及技术图纸 (14)17. 包装、运输和贮存 (14)18. 现场服务 (14)19. 其它 (15)1. 总则1.1本设备技术规范书适用于40.5MVA密闭电石炉工程的10kV高压无功自动补偿装置招标技术条件，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书和工业标准的优质产品。
1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5本设备技术规范书经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜，由买、卖双方协商确定。
2. 引用标准本技术规范书主要采用中国GB标准，如与IEC标准不同且低于IEC标准要求的应以较高的IEC为准。
10kV串联电容器补偿装置的开发发表时间：2018-05-14T17:03:04.433Z 来源：《电力设备》2017年第34期作者：田润生李翔祁邦玉李自军[导读] 摘要：配电网是国民经济和社会发展的重要公共基础设施。
（国网安徽省电力有限公司宣城供电公司安徽宣城 242000）摘要：配电网是国民经济和社会发展的重要公共基础设施。
近年来，随着居民生活水平地不断提高，我国现阶段发展不均衡、质量不稳定的配电网络亟待改善和优化，国家在该领域的建设投入亦不断加大，建设安全可靠、经济高效、技术先进、环境友好的配电网络设施和服务体系显得尤为重要。
农配电网线路有着覆盖区域大、供电线路长、负荷季节波动性大等特点，线路末端电压低的问题长期存在，严重影响了农村居民的正常生活生产。
10kV串联电容器补偿装置可有效地解决这一民生难题。
本文就本公司10kV串联电容器补偿装置的开发、设计、试验以及相关研究进行介绍。
关键词：配电网；串联；补偿；低电压Abstract:Distribution power grid is an important public infrastructure for the development of national economy and society. In recent years , with a continuous improvement of living standards ,the present distribution power grid which has an unbalanced development and unstable quality should to be elevated and optimized .It becomes very important to build the facilities and service system for the distribution power grid which is safe ,reliable ,economical ,efficient ,technologically advanced and environmentally friendly while the national invest is increasing in this field .The agricultural distribution power grid has the characteristics of large coverage area ,long power supply lines and obvious seasonal load fluctuation .The problem of low terminal voltage has been existing for a long time ,and brings serious influence on rural residents’ normal work and life .The 10 kV series capacitors compensation installation can solve the livelihood problem effectively .In this paper ,we will introduce the deve lopment ,design ,test and pertinent research of 10 kV series capacitors compensation installation .0引言随着科学技术的进步，人们日益增长的物质文化需求，向电网的建设提出了更高的要求，不仅从电网的容量上要求成倍扩增，同时日益增长的对电能质量的要求亦不可忽视。
10kV配电网线路损耗较高，同时也最具有降损潜力。
我国配电网无功优化目前存在的问题有：补偿的主要方式是集中在变电站主变的二次侧，无功补偿设备相对来说比较老旧，而且有很大缺额；未能合理地配置无功补偿设备，没有从根本上解决线路末端低电压和线路损耗问题；偏低的自动化程度是配电网线路的痼疾，补偿分散性大，电力负荷的时间性和季节性难以得到满足。
我公司针对国内10kV配电网（尤其是农村配电网）普遍存在的这些问题开发出了较为完整的解决方案，开发成功并挂网运行的10kV 箱式串联电容器装置能有效地提高配电线路末端电压，降低线路损耗，可随线路负荷的变化实现自适应补偿。
该装置自动化程度较高，具备智能投切功能，在配备远程通信模块后可实现远程监测和近远程控制。
经实践证明，该装置对线路的补偿效果尤为突出。
一、10kV箱式串补装置简介1.1常用的调节电压的方式1.1.1 同步调相机同步调相机可在电压和无功控制中发挥重要作用，在过去很长一段时间里曾被广泛应用于中、高压输电网络中，以便在负荷变动和偶然事故状态下，改善系统稳定性和是电压保持在所需的限度内。
调相机在系统事故情况下可以强励，提高无功输出，给电力系统以有力的电压支持。
但同步调相机运行成本较大，运行时耗能较大，维护难度大，目前已逐渐退出了使用。
1.1.2 并联电容器并联电容器是目前应用最广泛的无功补偿设备，它可以有效地为系统提供无功功率，可大大提高线路的功率因数，具有改善电压的作用。
一般地，并联电容器装置安装在变电站内主变压器的第三绕组侧，当配电网线路长度较长时，相应地意味着线路负载较大，这时由于线路终端远离供电臂首端，采用并联电容器补偿来进行调压收效甚微。
此外，对于并联电容器而言，其无功输出功率与其端部电压的二次方成正比，当电压下降时，并联电容器的无功输出功率会下降，致使电压进一步降低。
因此，为了改善并联电容器调节电压的作用，必须根据负荷的变化频繁地投切电容器，或装设自动投切的并联电容器设备，这无疑增加了设备投资和运行成本。
此外，并联电容器装置建设时，往往会根据需要被分成若干组，以便根据线路的负载和所需补偿进行分组或联合投切，这样一来将会加大设备占地面积，增加设备投资。
1.1.3串联电容器串联电容器对电压的调节是随着线路负载的变化而进行连续自动调整的，串联电容器输出的无功功率是与通过其的负荷电流的二次方成正比的，因此当线路的负荷越大，串联电容器的补偿效果越显著。
一般地，若电容器只被用来调压，串联电容器的容量仅为相应并联电容器容量的一半，而且其过载能力更强。
相比于并联电容器装置，串联电容器装置电路相对简单，所含设备较少，因而占地少、投资较省。
再者，串联电容器的运行管理也比较方便，新型的串联电容器装置联接入网，无需设电分相，运行可靠，并可实现无人值守。
据研究称，在一般情况下，若提高同等幅度的电压，串联电容器设备的投资约为并联电容器的1/3。
1.2 10kV箱式串联电容器装置特点本次设计开发的10kV箱式串联电容器装置，用来减小线路电抗，降低线路损耗，提高用户受端电压，改善电压质量，提高线路输送能力，具有杆上布置、占地面积小、结构紧凑、高度集成、安装简便等特点，并能防锈、防尘、防潮、防腐蚀。
其串联接入10kV配电网线路中，由串联电容器、快速开关、金属氧化物限压器、电流互感器、电压互感器、放电线圈、阻尼电抗器、阻尼电阻器、串补专用组合刀闸以及控保部分的控制器、显示器及必要的逻辑软件等设备组成。
我们通过实际线路调研测量采集数据，设计技术补偿方案，生产制造试验调试，产品挂网带电运行及运行效果跟踪，成功地完成了10kV箱式串联电容器补偿装置的开发任务。
2 10kV箱式串联电容器装置开发过程2.1 10kV箱式串联电容器装置开发2.1.1 10kV配电线路调研和数据采集2016年技术人员去现场进行考察，并对线路进行了分析。
经过数据筛选后，我们选择的10kV杨林185线路作为串联改造的线路，该线路总长约58.7km，变电站输出电压约为10.3kV，至线路末端时已降低为8.0kV（非高峰期）。
该线路前段采用JKLYJ-240型绝缘导线线，后段采用LJ-50裸导线和JKLGYJ-50绝缘导线。
由于地处偏僻，供电线路较长，其线路沿段低电压问题比较严重。
2.1.2 技术补偿方案设计串联电容器装置的补偿安装地点选择在了线路沿线电压最先不合格的地点（按照国家有关标准，10kV线路的合格电压应在±7%以内，即9.3kV~10.7kV），因为串联电容器只能补偿提高安装地点之后的电压，对安装地点之前的各点电压基本无补偿作用，这是因为串联电容器无法补偿安装点前段的线路感抗。
我们根据线路的负载功率、线路长期运行电流、线路沿线测点电压等数据模拟计算出了需要补偿的电压、电抗等主要技术参数，在补偿效果模拟验算中，必须保证线路沿线电压在负荷的低潮期和高峰期均在合格范围内，这一方面要求技术补偿方案设计必须科学合理，另一方面要求产品的质量性能和投切运行应可靠把控。
通过研究为该线路设计的串联电容器装置的电气原理图如图2所示。
其中KK为快速开关，用于串联电容器装置的投切；G1、G2、G3为隔离开关，为装置检修时隔离用；C为串联电容器，提供容性无功补偿；FV为金属氧化物避雷器，用于限制电容器装置投切或运行时的过电压；FR为金属氧化物限压器，为串联电容器组的过电压保护设备；PT1为电压互感器，用于测量装置三相运行电压；PT2为放电线圈，用于断电后的电容器放电；CT为电流互感器，用于测量测量装置三相运行电流；L为阻尼电抗器，R为阻尼电阻器，此二者组成了阻尼放电回路，用以串联电容器装置退出运行后的放电。
图1 宣城10kV杨林185线部分配电网图图2 10kV箱式串联电容器装置电气原理图该10kV串联电容器装置装设了系统的二次控保系统，主要有过电压保护、过电流保护、电流速断保护、保护启动重合闸保护、零序过流II段保护、PT断线告警保护、MOV氧化锌保护，并带有事件记录及故障识别功能。
2.1.3 装置生产、试验、安装和带电投运该10kV箱式串联电容器装置内设备与部件均采购自各自领域国内的优秀供货商，从源头紧抓产品质量。
在历经3个月紧锣密鼓地生产后，所有设备均按需求到位。
出厂前在厂内进行相关设备的测试试验，其中有快速开关的极间、极对壳耐压试验，分合闸时间及合闸电阻测试，隔离开关的极间、极对壳耐压试验，以及必要的二次控保系统调试等等。
产品按照设计图进行施工安装和接线，整个过程均比较顺利。
装置设计图如图3所示。
图3 10kV箱式串联电容器装置总图该10kV串联电容器装置完成后进行完整的系统调试。
仔细检查设备的机械连接，确保装置接线正确、牢靠；检验开关的操作和开断性能，确保产品能够正常投运和切除；采用电脑模拟方式向二次控保系统输入异常状况，检查其能否正常触发保护动作。
