串联电容补偿装置保护技术规范

变电站工程TSC+HVC无功补偿技术规格书2009年02月1.总则1.1本技术规范书用于变电站工程高压（TSC+HVC）无功功率补偿项目。

在本规范书中提出了该设备的功能、性能，结构、参数、动力及控制、综合保护方面的技术要求。

解释权归买方。

1.2本技术规范书提出的是最低限度的技术要求，并没有对一切技术细节作出规定，没有充分引述有关标准和规范的条文，供方应提供符合本技术规范和相关的国际、国内有关标准的优质产品，并提供产品型式试验报告，对国家有关安全、环保等强制性标准必须满足其要求。

1.3如果供方没有对本规范书中的条文提出书面异议，则意味着供方提供的产品完全符合本技术规范和有关的国标要求。

否则，由此引起的异议由供方负责。

1.4本技术规范书所使用的标准如遇有与供方所执行的标准发生矛盾时，按较高标准执行。

1.5在合同签订后，需方有权提出因标准、规范、规程、现场条件变化而产生的修订要求，具体事宜由供、需双方协商确定。

1.6本技术规范书经供需双方确定后作为合同的技术附件，与合同正文有同等效力。

1.7供方在投标书中应采用国际单位制。

1.8设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中，由此引起的专利纠纷和费用全部由供方负责。

1.9供方对变电站工程高压（TSC+HVC）无功功率补偿成套设备负全责（包含辅助系统、电控设备、综合保护设备），由此引起的引进费用也由供方全额承担。

1.10本工程要求投标方提供高压TSC、HVC的型式试验报告及高压生产许可证，并具有三套以上煤炭行业的供货业绩。

2.招标项目名称及内容成套装置安装在下列范围内：宽（9800）×深（1800）×高（2600）3．采用的标准GB50227-95 《并联电容器成套装置设计规范》GB3983.2-1989 《高压并联电容器》JB7111-93 《高压并联电容器装置》DL/T604-1996 《高压并联电容器装置订货技术条件》GB50227-95 《并联电容器装置设计规范》DL462-1992 《高压并联电容器用串联电抗器订货技术条件》GB15166.5-1994 《交流高压熔断器并联电容器外保护用熔断器》JB5346-1998 《串联电抗器》GB10229-1988 《电抗器》GB11032-2000 《交流无间隙金属氧化锌避雷器》GB311.1-97 《高压输变电设备的绝缘配合》GB2706-89 《交流高压电器动热稳定试验方法》GB5582-93 《高压电力设备外绝缘污秽等级》GB1027-1997 《电压互感器》GB1028-1997 《电流互感器》JB/T8970-1999 《高压并联电容器用放电线圈》GB191-2000 《包装储运图示标志》GB4208-1993 《外壳防护等级（IP代码）》IEC-298 《交流金属封闭开关设备和控制设备》GB3906-91 《3～35kV交流金属封闭开关设备》4．使用环境4.1环境温度：环境温度：-40℃—+40℃最大日温差：25℃最高日平均温度：30℃4.2海拔高度：≤2000m4.3环境相对湿度：年平均值90%4.4污秽等级：Ⅲ级4.5地震烈度：8度4.6运输、贮存最低湿度：-40℃4.7安装方式：户内5．技术参数5.1系统标准电压：10KV5.2最高工作电压：12KV5.3额定频率：50Hz5.4电抗率：6%5.5相数：35.6功率因数：0.95以上5.7测量误差：电压≤±0.5%，电流≤±0.5%，功率因数≤±1%5.8动态响应时间：≤20mS5.9控制电源输入电压：AC380V±10%，10A；DC220V±10%，10A；5.10电容器接线方式：TSC：△形；HVC：Y形5.11投切级数：17级5.12电流过流：动态过载能力：1.30 In（额定电流）下长期运行，过电流是由谐波和1.1 Un （额定电压）的过电压共同作用的结果。

高压并联电容器装置技术标准（附编制说明）目录1 总则 (1)2 引用标准 (1)3 使用条件 (2)3.1 海拔 (2)3.2 环境类别温度 (2)3.3 相对湿度 (2)3.4 最大日温差 (2)3.5 抗污秽能力 (2)3.6 抗震要求 (3)3.7 产品分类 (3)4 技术要求 (3)4.1 装置的额定电压 (3)4.2 装置的额定容量 (3)4.3 装置的额定电抗率 (4)4.4 电容器组的额定电压 (4)4.5 电器和导体选择 (4)4.6 布置和安装 (4)4.7 保护及控制方式选择 (5)4.8 性能要求 (6)4.9 安全要求 (11)5 试验 (11)5.1 试验基本条件 (11)5.2 外观检查 (11)5.3 电容测量 (11)5.4 电感(电抗)测量 (11)5.5 耐电压试验 (12)5.6 温升试验 (12)5.7 短路强度试验 (13)5.8 防护等级检验 (13)5.9 放电试验 (13)5.10投切试验 (13)5.11 熔断器保护试验 (14)I5.12 保护装置试验 (14)5.13 自动控制试验 (14)5.14 密封性试验 (14)5.15 介质损耗因数（tgδ）的测量 (14)5.16 局部放电试验 (14)5.17 局部放电熄灭电压试验 (14)5.18 放电器检验 (15)5.19 热稳定试验 (15)5.20 绝缘冷却油试验 (15)5.21 套管及线路端子的机械强度试验 (15)5.22 外壳机械强度试验 (15)5.23 耐久性试验 (15)5.24 自愈式电容器有关试验 (15)5.25 检验规则 (16)6 标志、包装、贮存和运输 (18)6.1 标志 (18)6.2 包装及警告牌 (19)6.3 贮存和运输 (19)7 其它 (19)高压并联电容器装置技术标准编制说明 (20)II高压并联电容器装置技术标准1总则技术本标准是依据有关高压并联电容器装置的、行业和国际有关标准、规程和规范，并结合近年来电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行经验制定。

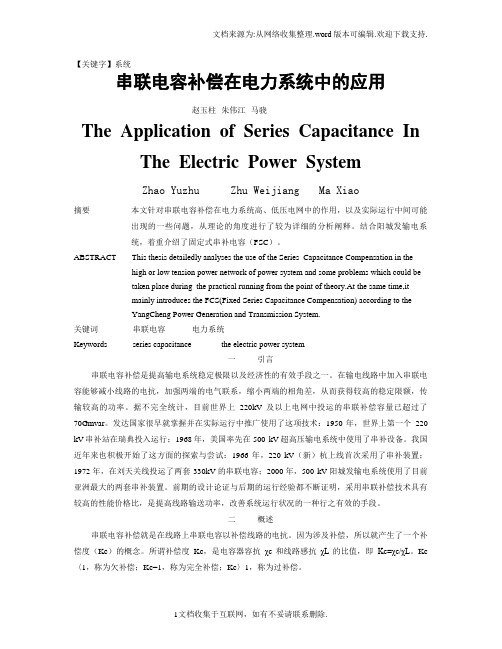

【关键字】系统串联电容补偿在电力系统中的应用赵玉柱朱伟江马骁The Application of Series Capacitance In The Electric Power SystemZhao Yuzhu Zhu Weijiang Ma Xiao摘要本文针对串联电容补偿在电力系统高、低压电网中的作用，以及实际运行中间可能出现的一些问题，从理论的角度进行了较为详细的分析阐释。

结合阳城发输电系统，着重介绍了固定式串补电容（FSC）。

ABSTRACT This thesis detailedly analyses the use of the Series Capacitance Compensation in the high or low tension power network of power system and some problems which could betaken place during the practical running from the point of theory.At the same time,itmainly introduces the FCS(Fixed Series Capacitance Compensation) according to theYangCheng Power Generation and Transmission System.关键词串联电容电力系统Keywords series capacitance the electric power system一引言串联电容补偿是提高输电系统稳定极限以及经济性的有效手段之一。

在输电线路中加入串联电容能够减小线路的电抗，加强两端的电气联系，缩小两端的相角差，从而获得较高的稳定限额，传输较高的功率。

据不完全统计，目前世界上220kV及以上电网中投运的串联补偿容量已超过了70Gmvar。

串联补偿电路与并联补偿电路的问题研究引言：无功补偿的两大类型手段，串联补偿与并联补偿， 基于对以上两种无功补偿电路的理解，我们来研究一下串联补偿电路中补偿电路的继电保护问题，并提出保护电路的方案，同时来讨论一下并联补偿与串联补偿的兼容性问题。

1串补电容对线路保护的影响1.1补偿原理串联补偿：通过在线路这种串联电容器（一般长距离输电线路呈感性），改变线路的阻抗特性，从而达到传输的目标。

串联补偿电容器对输电线路的控制是直接的，提供了很强的纵向潮流控制能力。

同时提供了无功补偿。

并联补偿：通过在线路这种并联电容器（或电抗器），通过电容器（或电抗器）向系统产生（或吸收无功功率）。

从而改善潮流分布的目标。

并联电容器向连接的节点提供无功功率，与补偿点相连的所有都将受到不可控的影响，尽管并联补偿是一种很好的电压控制方式，但对系统的纵向潮流控制能力较弱。

1.2串联补偿电路对继电保护向量的影响 1.2.1电压反相通常在非串补线路上，电源流出的短路电流落后于电源电势，母线电压与电源电势基本同相。

但在串补系统中，如从电源到保护安装处的感抗大于容抗，当靠近串补处发生故障时（如图1-1中F1点故障），将导致加在继电器上的电压相位和电源电势相差180°，即保护丈量的电压将发生反向。

在故障序网图中，也会发生电压反向。

图1-1 简易的串联补偿电路系统间隔保护或方向保护的电流方向不会因串补而改变。

这种电压方向的变化将对保护动作的正确性产生影响，但对不以丈量故障电压为参考量的保护（如电流差动保护），则不会造成影响。

1.2.2电流反向在串补线路上，以线路始端母线电压为基准，线路短路电流可能超前于电势，相位变化约180°，即发生电流反向。

当电源负序阻抗小于电容容抗时，保护测得的负序电流也将反方向。

以电流为参考量的保护，如间隔保护、方向保护、电流差动保护，在电流发生反向时，正常的选择性将受到影响。

1.3串联补偿电容对典型继电保护的影响 1.3.1串联补偿电容对间隔保护的影响当串补电容器的保护MOV将串补电容旁路时，间隔保护自然适应，故以下主要讨论串补电容不被旁路的情况。

本文由bingxingta贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

中华人民共和国国家标准并联电容器装置设计规范GB 50227—95条文说明主编单位：主编单位：电力工业部西南电力设计院 5．8 导体及其他 5．8．1 本条是根据电容器产品标准中对其允许的稳态过电流值规定的。

考虑谐波和高至 1．1 倍电容器额定电压的共同作用，电容器的稳态过电流可达其额定电流的 1．3 倍，对具有 10％正偏差的电容器，过电流可达 1．43 倍。

本条所指的连线通常截面较小，为增加可靠性并与有关行业标准协调一致，故规定按不小于 1．5 倍电容器额定电流选择导线截面。

5． 2 汇流母线和均压线中通过的工作电流不会超过分组回路的最大工作电流， 8．按本条规定选择这两种导线可保证安全，同时能达到与分组回路导线三者一致，减少导线规格，便于安装。

5．8．3 正常情况下，双星形电容器组的中性线和桥形接线电容器组的桥连接线中通过的电流很小，这个电流是由安装时的容差造成的。

当故障电容器被外熔断器切除后，容差增大，不平衡电流增加，按最严重情况计算，最大稳态不平衡电流将不超过电容器组额定电流，故按本条规定选择的连接线能满足安全要求。

5．8．4 导体的动热稳定是满足安全运行的必要条件之一。

按照允许电流选出的导体虽已满足了回路载流要求，对一些小截面导体来说，可能未满足动热稳定要求，应以此作为限制条件，因此，导体的允许电流和动热稳定是导体选择的两个必要条件。

5．8．5 选择和校验支柱绝缘子的重要技术条件是电压等级、泄漏距离、机械强度，本条予以强调。

多层布置的电容器组的绝缘框架，为加强底层支柱绝缘子的强度，工程中通常采用增加绝缘子数量和选高一级电压的产品两种方式。

5. 8. 6 本条针对单星形接线和双星形接线的电容器组，采用电流不平衡保护，如：桥式差流保护和中性点不平衡电流保护，选择电流互感器提出的 4 项要求。

目次1 总则............................................ ( 1)2 术语、符号和代号 (2)2.1 术语 (2)2.2 符号 (4)2.3 代号 (4)3接入电网基本要求 (6)4 电气接线 (8)4.1 接线方式 (8)4.2 配套设备及其连接 (9)5电器和导体选择.................................... ( 13)5.1 一般规定 (13)5.2 电容器 (13)5.3 投切开关 (15)5.4 熔断器 (16)5.5 串联电抗器........................................ ( 16)5.6 放电线圈 (17)5.7 避雷器 (18)5.8 导体及其他 (18)6保护装置和投切装置 ................................ ( 19)6.1 保护装置 (19)6.2 投切装置 (21)7 控制回路、信号回路和测量仪表 (23)7.1 控制回路和信号回路 (23)7.2 测量仪表 (23)8 布置和安装设计 (25)8.1 一般规定 (25)8.2 并联电容器组的布置和安装设计 (26)8.3 串联电抗器的布置和安装设计 (27)9 防火和通风 (29)9.1 防火 (29)9.2 通风 (30)附录A 电容器组投入电网时的涌流计算 (31)本规范用词说明 (32)引用标准名录 (33)Contents1 General provisions ..................................................................... ( 1)2 Terms , symbols and codes (2)2.1 Terms (2)2.2 Symbols (4)2.3 Codes (4)3 Basic requirements for connection into network (6)4 Electrical wiring (8)4.1 Modes of wiring (8)4.2 Associated equipment and its connection (9)5 Selection of electrical apparatus and conductors (13)5.1 General requirements (13)5.2 Capacitor ..................................................................................... ( 13)5.3 Switch (15)5.4 Fuse (16)5.5 Series reactor .............................................................................. ( 16)5.6 Discharge coil (17)5.7 Lightning arrester ..................................................................... ( 18)5.8 Conductor and others ................................................................. ( 18)6 Protection devices and switching devices (19)6.1 Protection devices ...................................................................... ( 19)6.2 Switching devices (21)7 Control circuits , signal circuits and measuringinstruments (23)7.1 Control circuits and signal circuits (23)7.2 Measuring instruments (23)8 Arrangement and installation design (25)8.1 General requirements (25)8.2 Arrangement and installation design for shuntcapacitor banks (26)8.3 Arrangement and installation design for seriescapacitor banks (27)9 Fire prevention and ventilation (29)9.1 Fire Prevention (29)9.2 Ventilation (30)Appendix A Calculation of inrush current whenconnecting capacitor banks to the grid (31)Explanation of wording in this code (32)List of quoted standards (33)1 总则1.0.1为使电力工程的并联电容器装置设计中，贯彻国家的技术经济政策，做到安全可靠、技术先进、经济合理和运行检修方便，制定本规范。

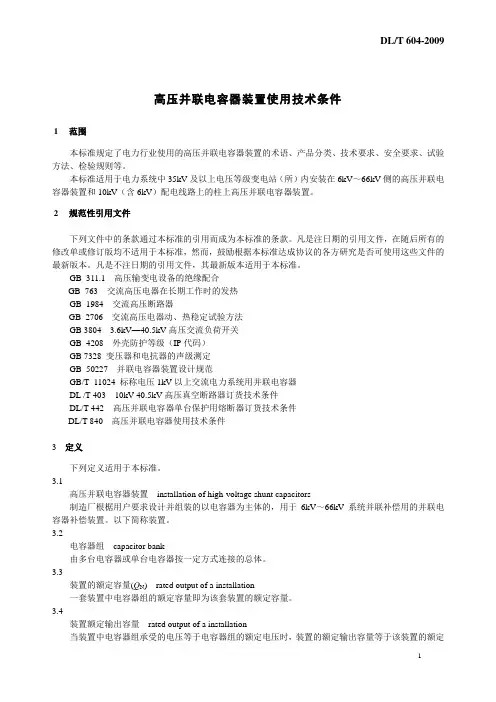

DL/T 604-2009高压并联电容器装置使用技术条件1范围本标准规定了电力行业使用的高压并联电容器装置的术语、产品分类、技术要求、安全要求、试验方法、检验规则等。

本标准适用于电力系统中35kV及以上电压等级变电站（所）内安装在6kV～66kV侧的高压并联电容器装置和10kV（含6kV）配电线路上的柱上高压并联电容器装置。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，在随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB311.1高压输变电设备的绝缘配合GB763交流高压电器在长期工作时的发热GB1984交流高压断路器GB2706交流高压电器动、热稳定试验方法GB 3804 3.6kV—40.5kV高压交流负荷开关GB4208外壳防护等级（IP代码）GB 7328 变压器和电抗器的声级测定GB50227并联电容器装置设计规范GB/T11024标称电压1kV以上交流电力系统用并联电容器DL /T 40310kV-40.5kV高压真空断路器订货技术条件DL/T 442高压并联电容器单台保护用熔断器订货技术条件DL/T 840 高压并联电容器使用技术条件3定义下列定义适用于本标准。

3.1高压并联电容器装置installation of high-voltage shunt capacitors制造厂根椐用户要求设计并组装的以电容器为主体的，用于6kV～66kV系统并联补偿用的并联电容器补偿装置。

以下简称装置。

3.2电容器组capacitor bank由多台电容器或单台电容器按一定方式连接的总体。

3.3装置的额定容量(Q N) rated output of a installation一套装置中电容器组的额定容量即为该套装置的额定容量。

3.4装置额定输出容量rated output of a installation当装置中电容器组承受的电压等于电容器组的额定电压时，装置的额定输出容量等于该装置的额定DL/T 604-2009容量减去配套串联电抗器的额定容量。
