含串联补偿电容的线路保护原理

电容补偿柜的工作原理
电力电容补偿分为串联和并联两种。

串联补偿是将电容串联在高压输电线路中，以抵消线路的部分感抗，降低输电线路损耗，提高负载端的电压。

并联补偿是将电容并联在无功功率较大的负载上，以提高功率因数，减小无功电流,襄阳拓邦电气公司生产的无功功率补偿柜采用的均为并联电容器装置。

配电系统采用并联电容器进行补偿有五种方式，各种方式有不同的特点和适用范围。

一、个别补偿，电容器设在用电设备旁边，能做到就地补偿，对大容量电动机可在电容器与电动机之间加装一组自动空气开关或刀熔组合开关，但一般说投资较大，适用于经济连续运转的大容量电动机或其它大开进设备的无功补偿。

二、低压分散补偿，电容器组分散安装在各车间的配电间内，当一个车间停电检修时，全厂低母线电压和功率因数不变，适用于厂区范围很大、各产品车间较分散的用户进行无功补偿。

三、低压分组补偿，电容器组利用率比个别补偿高，能减少低压配电线路的截面和变压器的无功负荷或容量，适用于低压配电线路较长的车间和中小型工厂的无功补偿这。

这种方式对提高末端电压效果明显。

四、低压集中补偿这，电容器组利用率较高，但只能减少变压器的无功负荷或容量，适用于负荷较集中、低压线路较短、供电半径不大的用户的无功补偿。

五、10KV高压母线上的集中补偿，电容器组利用率高，能减少供电系统及线路中输送的无功负荷，但不能减少用户变压器的低压配电网络中的无功负荷，适用于大、小中型工厂的无功补偿，可与低压补偿配合使用。

电容器补偿柜的工作原理是，电容器并联后，电容器的电流会抵消一部分电感电流，从而减小电感电流，减小总电流，减小相位差。

减小电压和电流之间的差，并提高功率因数。

电容补偿柜功能：
1，可用于补偿发电机的无功电流，减轻发电机的工作负荷，增加发电机的可用容量，减少工厂的功耗，节省工业用电，提高供电质量发电和供电设备的供电能力；
2，减少配电线路的无功传输，可以减少配电线路的功率损耗。

;
3，挖掘设备潜力，提高设备产量，充分提高设备（如变压器）的利用率；
4，可以补偿感性无功功率，提高功率因数，节约电能，降低用电成本；
5，增加电压，提高电能质量。

扩展数据
在实际的电源系统中，大部分负载是异步电动机。

它的等效电路可视为电阻和电感的串联电路，其电压和电流之间的相位差大而功率因数低。

一般而言，低压电容器补偿柜由柜壳，汇流排，断路器，隔离开关，热继电器，接触器，避雷器，电容器，电抗器，一次和二次导体，接线盒，功率因数自动补偿控制装置组成，面板乐器等
电力系统中的大多数负载类型属于感应负载。

另外，电力电子设备被广泛用于电力企业，这使得电网的功率因数较低。

较低的功率因数会降低设备利用率，增加电源投资，损坏电压质量，降低设备使用寿命，并大大增加线路损耗。

因此，通过将电容器补偿柜连接到电力系统中，可以平衡感性负载，可以有效地提高电网的功率因数，可以节省电能，可以提高供电质量。

电容器的补偿原理
电容器的补偿原理是通过将一个容量大小相等但电性质相反的电容器连接在电路中，以达到补偿或稳定电路的目的。

在电路中，电容器的主要作用是储存电荷，并能根据电压变化来改变电流。

然而，电容器本身也有一些不可避免的缺点，如产生的电流和电压偏移等问题。

为了解决这些问题，可以使用补偿电容器。

补偿电容器通过连接在电路中，可以调整电容器的电性质，从而提高电路的性能。

具体而言，补偿电容器可以通过两种方式进行补偿：串联和并联。

串联补偿是将一个容量大小相等但电性质相反的电容器与原电容器连接在一起。

由于反向电性质的电容器能够产生与原电容器相反的电流和电压偏移，所以它们相互抵消，从而达到补偿的效果。

并联补偿则是将一个容量大小相等但电性质相反的电容器与原电容器并联连接在一起。

这样，由于容量相等，两个电容器的电荷量也相等。

然而，由于反向电性质的电容器的电荷与原电容器的电荷方向相反，它们相互抵消，从而有效地减小了电容器产生的电流和电压偏移。

总之，电容器的补偿原理是通过连接一个容量大小相等但电性质相反的电容器，以抵消电容器产生的电流和电压偏移，从而提高电路的性能。

这样可以使电路稳定性更高，减小电容器对电路的影响。

串联电容补偿原理
电容补偿技术是一种常见的电力电路补偿技术，常用于电力系统中的无功补偿和谐波滤波等。

当电路中存在感性元件时，会产生感性电压降，在一定程度上影响电器设备的稳定性和效率。

电容补偿技术可以通过串联电容，抵消感性元件产生的感性电压降，从而提高电路的稳定性和效率。

电容补偿技术的原理如下：
在电路中添加串联电容元件，可以形成一种并联分压式的电路模型，分压比由电感和电容的数值大小决定。

当电路中的电感元件产生感性电压降时，串联电容会产生同等大小的容性电压升，两者之和相消便可以抑制感性电压降的产生，实现电路电压的稳定。

电路中串联电容的容值选择应根据电路中感性元件的数值调整，以实现抵消感性电压降的目的。

具体的计算公式为：
C = 1 / (2 * π * f * X)
其中，C为选择的补偿电容值，π为圆周率，f为电路中的频率，X为感性元件的电感值。

通过计算，选择合适的补偿电容可以实现电路稳定工作。

电容补偿技术的适用范围很广，可以应用于交流电路、直流电路和谐波滤波等方面。

在交流电路中，电容补偿技术可以用于降低感性负载的影响，提高电能质量；在直流电路中，可以通过串联电容使电路电压更稳定；在谐波滤波方面，电容补偿技术可以用于抑制谐波的产生，减少谐波对电器设备的影响。

电容补偿器的原理
电容补偿器是一种用于补偿电源系统中的电容负载的电气元件。

它的主要原理是利用电容器的电容特性，在电源系统中建立电容反馈回路。

在电源系统中，电容负载经常会导致电压降低、功率因数下降等问题。

这时，可以通过在电容负载前串联一个电容补偿器来解决这些问题。

电容补偿器通常由一个电容器和一个电控开关组成，它的工作原理如下所述：
首先，当电源系统中的电压下降时，电源端的电容器电压减小，而电容补偿器端的电容器电压增加，因为在电容器端之间形成了一个电势差。

这时，电控开关会打开，使电容补偿器的电容器开始充电，电源端的电容器开始放电。

当电位差达到一定值时，电控开关会关闭，将电容器从电源端分离，这样就可以在电容负载前形成一个电容反馈回路。

这个反馈回路会抵消电容负载的影响，可以提高系统的电压稳定性和功率因数。

因为电容负载对电源系统的影响通常很小，所以电容补偿器只需要在电容负载前串联一个较小的电容器即可。

此外，电容补偿器也可以帮助实现降低电源系统的谐波发生率、提高电源系统的功率质量、减少电源系统中的电磁干扰等功能。

电容补偿器的具体技术实现方式有很多种。

例如，可以通过控制电控开关的开闭状态来实现不同的控制方式，以适应不同的工作环境和应用场景。

在实际应用中，还需要根据电力负荷、电源类型、负载特性等因素进行详细的设计和优化。

总之，电容补偿器是一种用于解决电源系统中电容负载问题的电气元件，它的工作原理是通过利用电容特性建立电容反馈回路，从而抵消电容负载的影响，并提高系统的电压稳定性和功率因数。

三相电容的补偿原理
三相电容的补偿原理主要包括:
1. 串联电容补偿:在三相电源输出端串联连接具有合适电容值的电容,使其产生的电容电抗与线路的感抗相抵消,从而提高功率因数。

2. 并联电容补偿:在三相负载端并联连接具有合适电容值的电容,使其向电源端呈现出等效的感性负载特性,从而提高功率因数。

3. 串-并联复合补偿:同时采用串联和并联两种补偿方式,通过两者共同作用实现对三相电路的补偿调节,适用于复杂负载情况。

4. 无源固定补偿:电容电抗值固定,补偿效果会随负载变化而改变。

5. 有源可控补偿:通过智能控制系统实时检测功率因数并相应调节电容的值,实现更优的补偿效果。

6. 分相补偿:分别对各相进行独立的电容补偿,增强对不平衡负载的适应性。

合理采用补偿方式,能显著提升三相电路中功率因数,减少线路损耗。

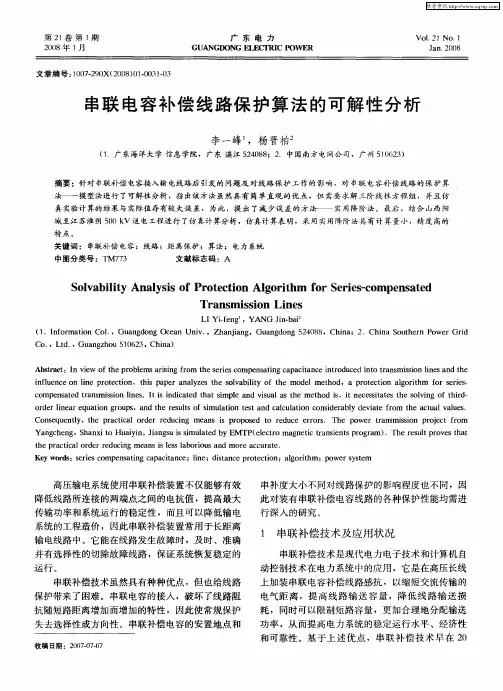

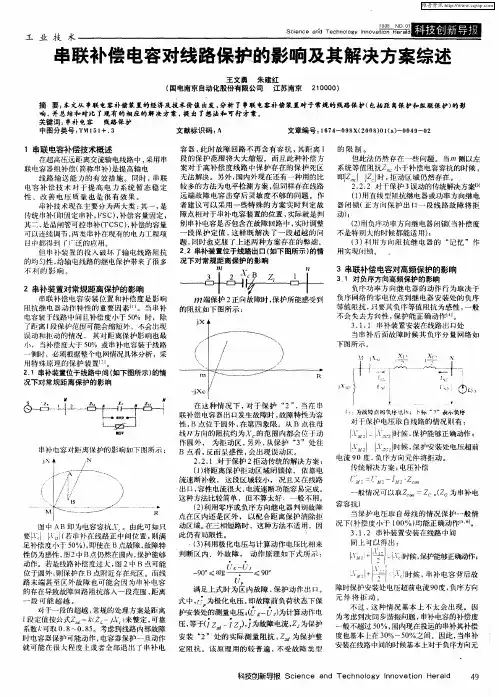

输电线路串联电容器补偿研究摘要：串联电容补偿技术是一种提高交流输电线路稳定极限的经济而有效的手段。

然而，串联补偿装置的存在破坏了传输线路的均匀性，容性阻抗的存在使电压和电流的相位发生变化，进而影响保护的动作特性。

文章首先介绍了串联电容器补偿的作用和应用特点，然后分析了串联电容器补偿对线路保护的影响，最后结合福建省电力有限公司电业局实践简要介绍了国内外主流厂家针对串联补偿对线路保护的影响提出的解决办法。

关键词：串联电容器；补偿；线路保护；影响串联电容补偿技术是一种提高交流输电线路稳定极限的经济而有效的手段。

在线路上加装串联补偿能大幅度提高线路的输送能力和输电系统的稳定性，从而确保电网安全、稳定、经济运行，因而在电网建设及改造中日益得到重视，串联补偿技术已经成为建设“智能电网”的有效途径。

目前我国已经在南方电网500 kV天广双回线路、华北电网大房500 kV双回线路、阳城电厂500 kV送出线路等工程中装设了串联电容补偿装置并投入运行。

随着电网规模的不断发展，为提高输送容量，提高稳定极限，对串补技术的应用也将逐渐增加，还有大量输电线路计划加装串联电容补偿装置。

特别是在远距离、大容量坑口电厂的送出线路中，串补及可控串补技术将得到更大范围的应用。

然而，线路上装上串联电容器补偿后会破坏线路阻抗随短路故障点距离增长而增加的简单关系，可能引起线路保护超越动作或失去方向性。

分析研究串联补偿对继电保护的影响，有利于保障工作实践中串联补偿线路工程的实施，文中，笔者将对串联电容器补偿对线路保护的影响重点展开分析。

1 串联电容器补偿的作用串联电容补偿装置是串联在输电线路中以补偿线路感抗，由电容器及保护设备、控制设备等组成的装置。

在输电线路上加入串联电容器对电力系统稳定有较大作用，具体表现如下几个方面：①能够减小线路感抗，缩小两端电势间的相角差，从而获得较大稳定裕度和较高传输容量。

提高电力系统的稳定性，增加系统输送能力。

电容补偿就是无功补偿或者功率因数补偿。

电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。

电力电容补偿也称功率因数补偿，（电压补偿，电流补偿，相位补偿的综合）。

作用：1、电容在交流电路里可将电压维持在较高的平均值。

近峰值，高充低放，可改善增加电路电压的稳定性。

2、对大电流负载的突发启动给予电流补偿，电力补偿电容组可提供巨大的瞬间电流，可减少对电网的冲击。

3、电路里大量的感性负载会使电网的相位产生偏差，（感性元件会使交流电流相位滞后，电压相位超前90度），而电容在电路里的特性与电感正好相反，起补偿作用。

原理：在交流电路中，电阻、电感、电容元件的电压、电流的相位特点为在纯电阻电路中，电流与电压同相位；在纯电容电路中电流超前电压90°；在纯电感电路中电流滞后电压90°。

从供电角度，理想的负载是P与S相等，功率因数cosφ为1。

此时的供电设备的利用率为最高。

而在实际上是不可能的，只有假设系统中的负荷，全部为电阻性才有这种可能。

电路中的大多数用电负荷设备的性质都为电感性，这就造成系统总电流滞后电压，使得在功率因数三角形中，无功Q 边加大，则功率因数降低，供电设备的效率下降。

功率三角形是一个直角三角形，用cosφ（即φ角的余弦）来反映用电质量的高低，大量的感性负载使得在电力系统中，从发电一直到用电的电力设备没有得到充分的应用，相当一部分电能，经发、输、变、配电系统与用户设备之间进行往返交换。

从另一个方面来认识无功功率，无功功率并非无用，它是感性设备建立磁场的必要条件，没有无功功率，我们的变压器和电动机就无法正常工作。

因此，设法解决减少无功功率才是正解。

实际应用中，电容电流与电感电流相位差为180°称作互为反相，可以利用这一互补特性，在配电系统中并联相应数量的电容器。

用超前于电压的无功容性电流抵消滞后于电压的无功感性电流，使系统中的有功功率成分增加，cosφ得到提高，实现了无功电流在系统内部设备之间互相交换。
