串联电容补偿

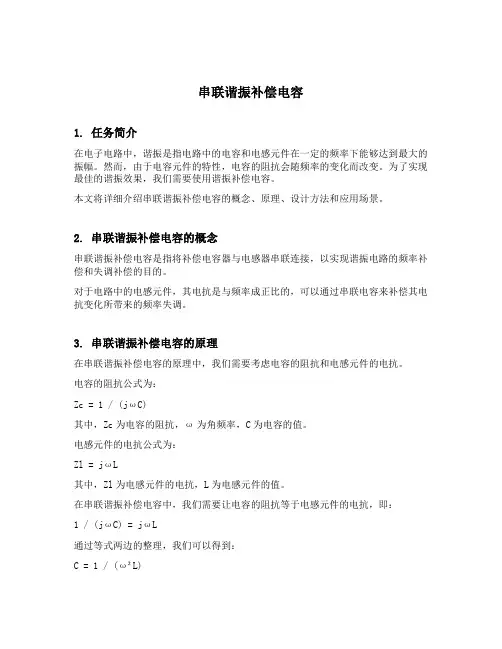

串联谐振补偿电容1. 任务简介在电子电路中，谐振是指电路中的电容和电感元件在一定的频率下能够达到最大的振幅。

然而，由于电容元件的特性，电容的阻抗会随频率的变化而改变。

为了实现最佳的谐振效果，我们需要使用谐振补偿电容。

本文将详细介绍串联谐振补偿电容的概念、原理、设计方法和应用场景。

2. 串联谐振补偿电容的概念串联谐振补偿电容是指将补偿电容器与电感器串联连接，以实现谐振电路的频率补偿和失调补偿的目的。

对于电路中的电感元件，其电抗是与频率成正比的，可以通过串联电容来补偿其电抗变化所带来的频率失调。

3. 串联谐振补偿电容的原理在串联谐振补偿电容的原理中，我们需要考虑电容的阻抗和电感元件的电抗。

电容的阻抗公式为：Zc = 1 / (jωC)其中，Zc为电容的阻抗，ω为角频率，C为电容的值。

电感元件的电抗公式为：Zl = jωL其中，Zl为电感元件的电抗，L为电感元件的值。

在串联谐振补偿电容中，我们需要让电容的阻抗等于电感元件的电抗，即：1 / (jωC) = jωL通过等式两边的整理，我们可以得到：C = 1 / (ω²L)由此可见，串联谐振补偿电容的设计需要考虑电感元件的值和谐振频率。

4. 串联谐振补偿电容的设计串联谐振补偿电容的设计需要遵循以下几个步骤：步骤1：确定谐振频率首先需要确定谐振频率。

谐振频率与电感元件的值相关，通过公式：f = 1 / (2π√(LC))可以计算得到谐振频率。

步骤2：选择电感元件根据确定的谐振频率，选择合适的电感元件。

电感元件的值需要满足谐振频率的要求，同时还要考虑元件的成本、尺寸等因素。

步骤3：计算补偿电容值根据上述原理公式，通过谐振频率和选择的电感元件的值计算补偿电容的值。

步骤4：测试和调整完成设计后，需要进行测试和调整，确保实际电路的谐振效果达到预期。

5. 串联谐振补偿电容的应用场景串联谐振补偿电容在很多领域都有广泛的应用，例如：•通信系统中的天线匹配电路中，使用串联谐振补偿电容可以增强天线的传输效果。

电容器的补偿原理
电容器的补偿原理是通过将一个容量大小相等但电性质相反的电容器连接在电路中，以达到补偿或稳定电路的目的。

在电路中，电容器的主要作用是储存电荷，并能根据电压变化来改变电流。

然而，电容器本身也有一些不可避免的缺点，如产生的电流和电压偏移等问题。

为了解决这些问题，可以使用补偿电容器。

补偿电容器通过连接在电路中，可以调整电容器的电性质，从而提高电路的性能。

具体而言，补偿电容器可以通过两种方式进行补偿：串联和并联。

串联补偿是将一个容量大小相等但电性质相反的电容器与原电容器连接在一起。

由于反向电性质的电容器能够产生与原电容器相反的电流和电压偏移，所以它们相互抵消，从而达到补偿的效果。

并联补偿则是将一个容量大小相等但电性质相反的电容器与原电容器并联连接在一起。

这样，由于容量相等，两个电容器的电荷量也相等。

然而，由于反向电性质的电容器的电荷与原电容器的电荷方向相反，它们相互抵消，从而有效地减小了电容器产生的电流和电压偏移。

总之，电容器的补偿原理是通过连接一个容量大小相等但电性质相反的电容器，以抵消电容器产生的电流和电压偏移，从而提高电路的性能。

这样可以使电路稳定性更高，减小电容器对电路的影响。

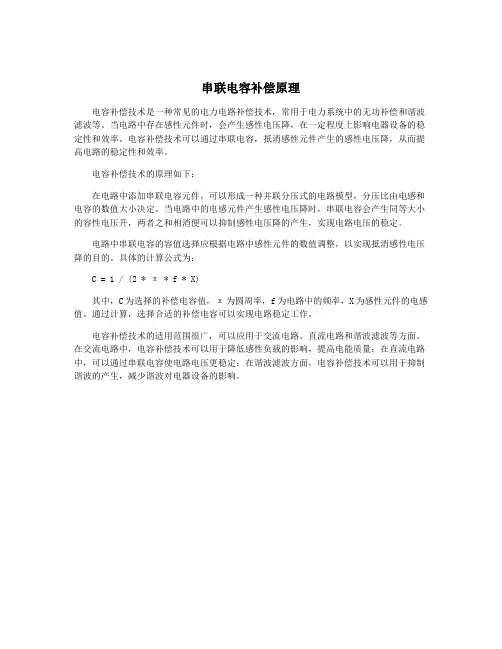

串联电容补偿原理
电容补偿技术是一种常见的电力电路补偿技术，常用于电力系统中的无功补偿和谐波滤波等。

当电路中存在感性元件时，会产生感性电压降，在一定程度上影响电器设备的稳定性和效率。

电容补偿技术可以通过串联电容，抵消感性元件产生的感性电压降，从而提高电路的稳定性和效率。

电容补偿技术的原理如下：
在电路中添加串联电容元件，可以形成一种并联分压式的电路模型，分压比由电感和电容的数值大小决定。

当电路中的电感元件产生感性电压降时，串联电容会产生同等大小的容性电压升，两者之和相消便可以抑制感性电压降的产生，实现电路电压的稳定。

电路中串联电容的容值选择应根据电路中感性元件的数值调整，以实现抵消感性电压降的目的。

具体的计算公式为：
C = 1 / (2 * π * f * X)
其中，C为选择的补偿电容值，π为圆周率，f为电路中的频率，X为感性元件的电感值。

通过计算，选择合适的补偿电容可以实现电路稳定工作。

电容补偿技术的适用范围很广，可以应用于交流电路、直流电路和谐波滤波等方面。

在交流电路中，电容补偿技术可以用于降低感性负载的影响，提高电能质量；在直流电路中，可以通过串联电容使电路电压更稳定；在谐波滤波方面，电容补偿技术可以用于抑制谐波的产生，减少谐波对电器设备的影响。

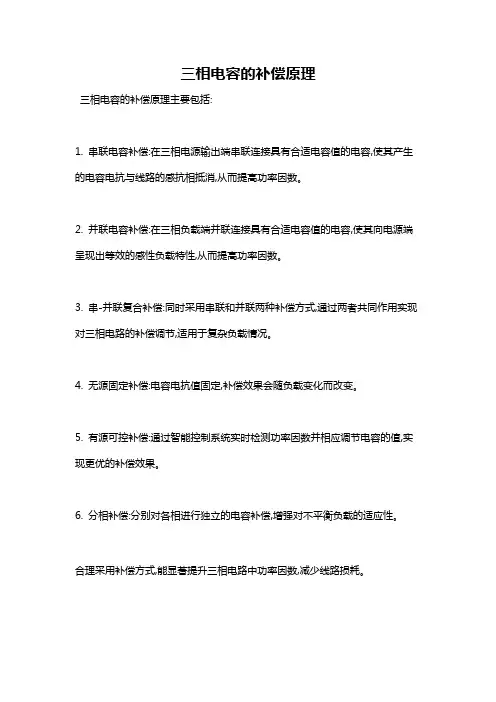

三相电容的补偿原理
三相电容的补偿原理主要包括:
1. 串联电容补偿:在三相电源输出端串联连接具有合适电容值的电容,使其产生的电容电抗与线路的感抗相抵消,从而提高功率因数。

2. 并联电容补偿:在三相负载端并联连接具有合适电容值的电容,使其向电源端呈现出等效的感性负载特性,从而提高功率因数。

3. 串-并联复合补偿:同时采用串联和并联两种补偿方式,通过两者共同作用实现对三相电路的补偿调节,适用于复杂负载情况。

4. 无源固定补偿:电容电抗值固定,补偿效果会随负载变化而改变。

5. 有源可控补偿:通过智能控制系统实时检测功率因数并相应调节电容的值,实现更优的补偿效果。

6. 分相补偿:分别对各相进行独立的电容补偿,增强对不平衡负载的适应性。

合理采用补偿方式,能显著提升三相电路中功率因数,减少线路损耗。

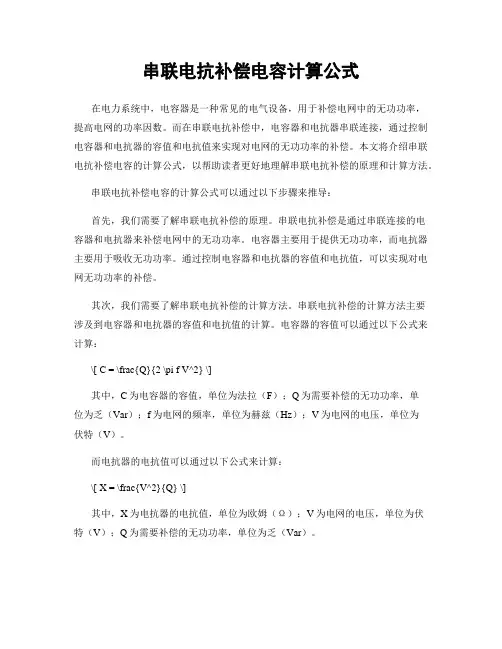

串联电抗补偿电容计算公式在电力系统中，电容器是一种常见的电气设备，用于补偿电网中的无功功率，提高电网的功率因数。

而在串联电抗补偿中，电容器和电抗器串联连接，通过控制电容器和电抗器的容值和电抗值来实现对电网的无功功率的补偿。

本文将介绍串联电抗补偿电容的计算公式，以帮助读者更好地理解串联电抗补偿的原理和计算方法。

串联电抗补偿电容的计算公式可以通过以下步骤来推导：首先，我们需要了解串联电抗补偿的原理。

串联电抗补偿是通过串联连接的电容器和电抗器来补偿电网中的无功功率。

电容器主要用于提供无功功率，而电抗器主要用于吸收无功功率。

通过控制电容器和电抗器的容值和电抗值，可以实现对电网无功功率的补偿。

其次，我们需要了解串联电抗补偿的计算方法。

串联电抗补偿的计算方法主要涉及到电容器和电抗器的容值和电抗值的计算。

电容器的容值可以通过以下公式来计算：\[ C = \frac{Q}{2 \pi f V^2} \]其中，C为电容器的容值，单位为法拉（F）；Q为需要补偿的无功功率，单位为乏（Var）；f为电网的频率，单位为赫兹（Hz）；V为电网的电压，单位为伏特（V）。

而电抗器的电抗值可以通过以下公式来计算：\[ X = \frac{V^2}{Q} \]其中，X为电抗器的电抗值，单位为欧姆（Ω）；V为电网的电压，单位为伏特（V）；Q为需要补偿的无功功率，单位为乏（Var）。

最后，我们需要将电容器和电抗器的容值和电抗值进行匹配，以实现对电网无功功率的补偿。

具体的匹配方法可以根据实际情况进行调整，以满足电网的无功功率补偿需求。

通过以上步骤，我们可以得到串联电抗补偿电容的计算公式：\[ C = \frac{Q}{2 \pi f V^2} \]\[ X = \frac{V^2}{Q} \]通过这些公式，我们可以计算出电容器和电抗器的容值和电抗值，以实现对电网无功功率的补偿。

需要注意的是，串联电抗补偿电容的计算公式是基于理想情况下的计算结果，实际应用中可能会受到电网的实际情况、电气设备的特性以及其他因素的影响。

输电线路串联电容器补偿研究摘要：串联电容补偿技术是一种提高交流输电线路稳定极限的经济而有效的手段。

然而，串联补偿装置的存在破坏了传输线路的均匀性，容性阻抗的存在使电压和电流的相位发生变化，进而影响保护的动作特性。

文章首先介绍了串联电容器补偿的作用和应用特点，然后分析了串联电容器补偿对线路保护的影响，最后结合福建省电力有限公司电业局实践简要介绍了国内外主流厂家针对串联补偿对线路保护的影响提出的解决办法。

关键词：串联电容器；补偿；线路保护；影响串联电容补偿技术是一种提高交流输电线路稳定极限的经济而有效的手段。

在线路上加装串联补偿能大幅度提高线路的输送能力和输电系统的稳定性，从而确保电网安全、稳定、经济运行，因而在电网建设及改造中日益得到重视，串联补偿技术已经成为建设“智能电网”的有效途径。

目前我国已经在南方电网500 kV天广双回线路、华北电网大房500 kV双回线路、阳城电厂500 kV送出线路等工程中装设了串联电容补偿装置并投入运行。

随着电网规模的不断发展，为提高输送容量，提高稳定极限，对串补技术的应用也将逐渐增加，还有大量输电线路计划加装串联电容补偿装置。

特别是在远距离、大容量坑口电厂的送出线路中，串补及可控串补技术将得到更大范围的应用。

然而，线路上装上串联电容器补偿后会破坏线路阻抗随短路故障点距离增长而增加的简单关系，可能引起线路保护超越动作或失去方向性。

分析研究串联补偿对继电保护的影响，有利于保障工作实践中串联补偿线路工程的实施，文中，笔者将对串联电容器补偿对线路保护的影响重点展开分析。

1 串联电容器补偿的作用串联电容补偿装置是串联在输电线路中以补偿线路感抗，由电容器及保护设备、控制设备等组成的装置。

在输电线路上加入串联电容器对电力系统稳定有较大作用，具体表现如下几个方面：①能够减小线路感抗，缩小两端电势间的相角差，从而获得较大稳定裕度和较高传输容量。

提高电力系统的稳定性，增加系统输送能力。

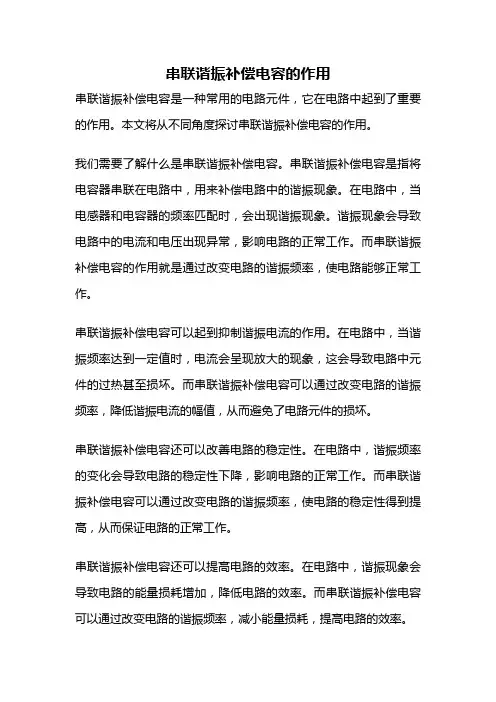

串联谐振补偿电容的作用串联谐振补偿电容是一种常用的电路元件，它在电路中起到了重要的作用。

本文将从不同角度探讨串联谐振补偿电容的作用。

我们需要了解什么是串联谐振补偿电容。

串联谐振补偿电容是指将电容器串联在电路中，用来补偿电路中的谐振现象。

在电路中，当电感器和电容器的频率匹配时，会出现谐振现象。

谐振现象会导致电路中的电流和电压出现异常，影响电路的正常工作。

而串联谐振补偿电容的作用就是通过改变电路的谐振频率，使电路能够正常工作。

串联谐振补偿电容可以起到抑制谐振电流的作用。

在电路中，当谐振频率达到一定值时，电流会呈现放大的现象，这会导致电路中元件的过热甚至损坏。

而串联谐振补偿电容可以通过改变电路的谐振频率，降低谐振电流的幅值，从而避免了电路元件的损坏。

串联谐振补偿电容还可以改善电路的稳定性。

在电路中，谐振频率的变化会导致电路的稳定性下降，影响电路的正常工作。

而串联谐振补偿电容可以通过改变电路的谐振频率，使电路的稳定性得到提高，从而保证电路的正常工作。

串联谐振补偿电容还可以提高电路的效率。

在电路中，谐振现象会导致电路的能量损耗增加，降低电路的效率。

而串联谐振补偿电容可以通过改变电路的谐振频率，减小能量损耗，提高电路的效率。

串联谐振补偿电容还可以改善电路的波形质量。

在电路中，谐振现象会导致电路的输出波形变形，影响电路的正常工作。

而串联谐振补偿电容可以通过改变电路的谐振频率，减小波形失真，提高电路的波形质量。

串联谐振补偿电容在电路中起到了重要的作用。

它可以改变电路的谐振频率，抑制谐振电流，提高电路的稳定性和效率，改善电路的波形质量。

因此，在设计和使用电路时，合理选择和应用串联谐振补偿电容是非常重要的。

通过合理使用串联谐振补偿电容，可以保证电路的正常工作，提高电路的性能和可靠性。

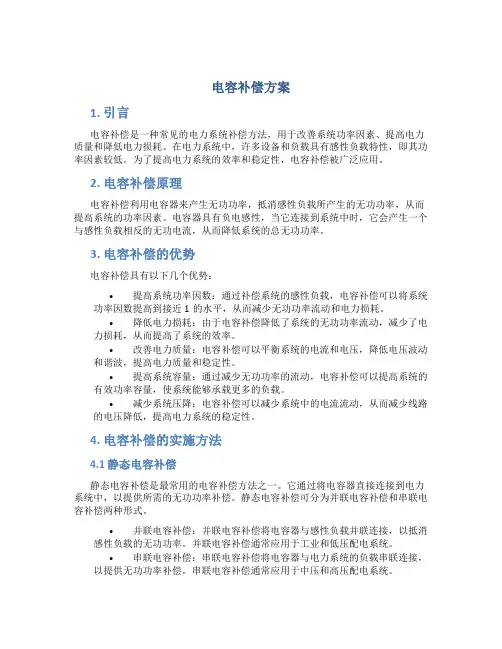

电容补偿方案1. 引言电容补偿是一种常见的电力系统补偿方法，用于改善系统功率因素、提高电力质量和降低电力损耗。

在电力系统中，许多设备和负载具有感性负载特性，即其功率因素较低。

为了提高电力系统的效率和稳定性，电容补偿被广泛应用。

2. 电容补偿原理电容补偿利用电容器来产生无功功率，抵消感性负载所产生的无功功率，从而提高系统的功率因素。

电容器具有负电感性，当它连接到系统中时，它会产生一个与感性负载相反的无功电流，从而降低系统的总无功功率。

3. 电容补偿的优势电容补偿具有以下几个优势：•提高系统功率因数：通过补偿系统的感性负载，电容补偿可以将系统功率因数提高到接近1的水平，从而减少无功功率流动和电力损耗。

•降低电力损耗：由于电容补偿降低了系统的无功功率流动，减少了电力损耗，从而提高了系统的效率。

•改善电力质量：电容补偿可以平衡系统的电流和电压，降低电压波动和谐波，提高电力质量和稳定性。

•提高系统容量：通过减少无功功率的流动，电容补偿可以提高系统的有效功率容量，使系统能够承载更多的负载。

•减少系统压降：电容补偿可以减少系统中的电流流动，从而减少线路的电压降低，提高电力系统的稳定性。

4. 电容补偿的实施方法4.1 静态电容补偿静态电容补偿是最常用的电容补偿方法之一。

它通过将电容器直接连接到电力系统中，以提供所需的无功功率补偿。

静态电容补偿可分为并联电容补偿和串联电容补偿两种形式。

•并联电容补偿：并联电容补偿将电容器与感性负载并联连接，以抵消感性负载的无功功率。

并联电容补偿通常应用于工业和低压配电系统。

•串联电容补偿：串联电容补偿将电容器与电力系统的负载串联连接，以提供无功功率补偿。

串联电容补偿通常应用于中压和高压配电系统。

4.2 动态电容补偿动态电容补偿是一种智能电容补偿技术，它根据实时电力系统的需求来提供无功功率补偿。

动态电容补偿器包括一个控制器和多个电容单元，控制器根据电力系统的运行状况来自动调整电容单元的补偿能力。

电容并联和串联无功补偿
电容并联和串联无功补偿是两种常见的无功补偿方式，它们在电力系统中的应用场景和工作原理有所不同。

电容并联无功补偿：这种方式是将电容器直接并联在被补偿设备的同一电路上。

电容器为用电设备提供所需无功电流，从而减轻电力线路、变压器和发电机的负担。

并联电容器是目前电网中应用最为广泛的一种无功补偿方式，尤其在10KV及以下电压等级的供电系统中，几乎所有的无功补偿装置均属于并联电容器补偿。

其主要作用是减小视在电流，提高功率因数，降低损耗，从而提高电力设备的效率。

对用户侧而言，补偿无功还有提高电压、降低线损、减少电费支出、节约能源、增加电网有功容量传输、提高设备的使用效率等作用。

电容串联无功补偿：这种方式是把电容器直接串联到高压输电线路上，主要作用是通过在电网输电侧直接治理进而达到改善输电线路参数，降低电压损失，提高其输送能力，降低线路损耗的作用。

由于串联电容器只能应用在高压系统中（在低压系统中由于电流太大无法应用），因此其一般的应用场所是高压远距离输电线路上，用户侧的应用较少。

串联电容无功补偿的原理是利用电容器的容性阻抗抵消线路电感的感性阻抗，从而缩短电气距离，提高线路的输电容量和稳定性。

总的来说，电容并联和串联无功补偿都是为了提高电力系统
的功率因数、降低损耗、提高设备的效率等目的而采取的措施。

具体选择哪种方式需要根据实际情况进行综合考虑。

电容器的补偿原理
电容器的补偿原理是指通过在电容器并联或串联一个或多个元件，来调整电容器的电性能以实现特定的电路功能。

电容器补偿主要有两种形式：串联补偿和并联补偿。

1. 串联补偿：在电容器前或后串联一个电感或电阻元件，通过改变电容器的等效参数来实现补偿。

串联补偿主要用于提高电容器的容压性能、降低其损耗因子、减小谐振峰宽度等。

2. 并联补偿：在电容器两端并联一个电感或电阻元件，通过改变电容器的等效参数来实现补偿。

并联补偿主要用于提高电容器的容量阻抗特性，增加其等效容量或改变其频率响应等。

电容器的补偿原理可以通过等效电路模型来分析，其中电容器可以用一个等效的电容值、串联电感和电阻元件来表示。

通过调节串联或并联元件的数值或位置，可以改变电容器的频率响应、容压性能、损耗因子等电性能，从而满足特定的应用要求。
