温度对模拟信号的影响

ad转换器产生误差的原因AD转换器是一种用于将模拟信号转换为数字信号的设备，它在各种电子设备中广泛应用。

然而，在使用AD转换器时，可能会出现一些误差。

本文将分析导致AD转换器产生误差的原因，并探讨如何避免这些误差。

AD转换器产生误差的一个主要原因是量化误差。

量化误差是指将连续的模拟信号转换为离散的数字信号时所引入的误差。

这是因为AD 转换器只能对模拟信号进行离散化处理，而无法完全精确地表示模拟信号的连续性。

因此，无论AD转换器的分辨率如何高，都会存在一定的量化误差。

要减小量化误差，可以采用更高的AD转换器分辨率或者增加信号的采样率。

噪声也是导致AD转换器产生误差的重要因素。

噪声是指在信号转换过程中由于各种原因引入的干扰信号。

这些干扰信号可能来自于电源噪声、电磁干扰、器件本身的噪声等。

噪声会使得AD转换器输出的数字信号与原始模拟信号之间存在差异。

为了减小噪声对AD 转换器的影响，可以采取一些措施，例如使用滤波器来滤除噪声、增加AD转换器的信噪比等。

非线性误差也是导致AD转换器产生误差的一个重要原因。

非线性误差是指AD转换器输出的数字信号与输入的模拟信号之间存在的非线性关系。

这种非线性关系可能是由于AD转换器本身的非线性特性或者外部环境的影响引起的。

为了减小非线性误差，可以采用校准技术对AD转换器进行校准，使其输出更加准确。

温度变化也会对AD转换器的性能产生影响，进而导致误差的产生。

温度变化会导致AD转换器内部电路的参数发生变化，从而影响其性能。

为了减小温度变化对AD转换器的影响，可以采取一些保温措施或者使用温度补偿技术。

AD转换器在实际应用中可能会产生误差，这些误差主要包括量化误差、噪声、非线性误差和温度变化等。

为了减小这些误差，可以采用一些措施，例如增加AD转换器的分辨率、提高信号的采样率、采用滤波器滤除噪声、进行校准等。

通过合理的设计和优化，可以使AD转换器的性能更加稳定和准确，从而提高其在各种应用中的可靠性和精确性。

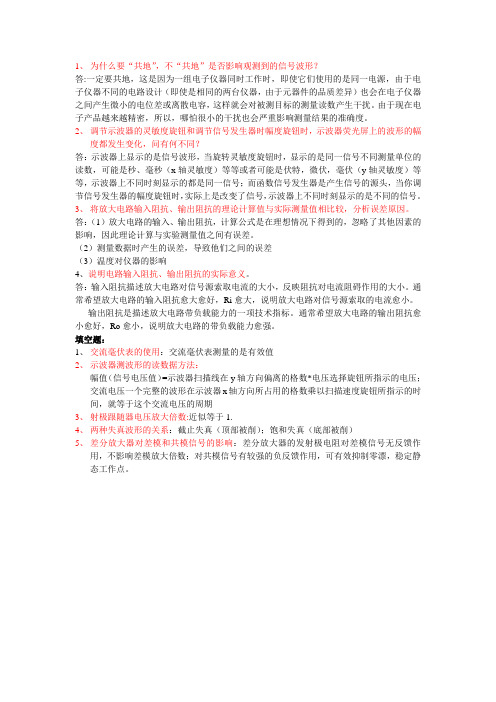

1、为什么要“共地”，不“共地”是否影响观测到的信号波形？答:一定要共地，这是因为一组电子仪器同时工作时，即使它们使用的是同一电源，由于电子仪器不同的电路设计（即使是相同的两台仪器，由于元器件的品质差异）也会在电子仪器之间产生微小的电位差或离散电容，这样就会对被测目标的测量读数产生干扰。

由于现在电子产品越来越精密，所以，哪怕很小的干扰也会严重影响测量结果的准确度。

2、调节示波器的灵敏度旋钮和调节信号发生器时幅度旋钮时，示波器荧光屏上的波形的幅度都发生变化，问有何不同？答：示波器上显示的是信号波形，当旋转灵敏度旋钮时，显示的是同一信号不同测量单位的读数，可能是秒、毫秒（x轴灵敏度）等等或者可能是伏特，微伏，毫伏（y轴灵敏度）等等，示波器上不同时刻显示的都是同一信号；而函数信号发生器是产生信号的源头，当你调节信号发生器的幅度旋钮时，实际上是改变了信号，示波器上不同时刻显示的是不同的信号。

3、将放大电路输入阻抗、输出阻抗的理论计算值与实际测量值相比较，分析误差原因。

答：（1）放大电路的输入、输出阻抗，计算公式是在理想情况下得到的，忽略了其他因素的影响，因此理论计算与实验测量值之间有误差。

（2）测量数据时产生的误差，导致他们之间的误差（3）温度对仪器的影响4、说明电路输入阻抗、输出阻抗的实际意义。

答：输入阻抗描述放大电路对信号源索取电流的大小，反映阻抗对电流阻碍作用的大小。

通常希望放大电路的输入阻抗愈大愈好，Ri愈大，说明放大电路对信号源索取的电流愈小。

输出阻抗是描述放大电路带负载能力的一项技术指标。

通常希望放大电路的输出阻抗愈小愈好，Ro愈小，说明放大电路的带负载能力愈强。

填空题：1、交流毫伏表的使用：交流毫伏表测量的是有效值2、示波器测波形的读数据方法：幅值（信号电压值）=示波器扫描线在y轴方向偏离的格数*电压选择旋钮所指示的电压；交流电压一个完整的波形在示波器x轴方向所占用的格数乘以扫描速度旋钮所指示的时间，就等于这个交流电压的周期3、射极跟随器电压放大倍数:近似等于1.4、两种失真波形的关系：截止失真（顶部被削）；饱和失真（底部被削）5、差分放大器对差模和共模信号的影响：差分放大器的发射极电阻对差模信号无反馈作用，不影响差模放大倍数；对共模信号有较强的负反馈作用，可有效抑制零漂，稳定静态工作点。

一、介绍ADC采样电容的作用和原理ADC（Analog-to-Digital Converter）是模拟信号转换为数字信号的装置，通常用于将传感器采集到的模拟信号转换为数字信号，以便于微处理器或其他数字设备进行处理和分析。

而ADC采样电容是ADC 装置中的一个重要组成部分，用于存储和转换模拟信号。

二、温度对ADC采样电容的影响1. ADC采样电容的精度受到温度的影响。

温度变化会导致ADC采样电容的电容值发生变化，进而影响模拟信号的采样精度和准确性。

2. 温度对ADC采样电容的影响主要体现在电容温度系数上。

电容温度系数是指在一定温度范围内，电容值随温度变化的变化率。

通常情况下，电容温度系数为ppm/℃，即每摄氏度温度变化1℃，电容值会发生多少的变化。

三、解决ADC采样电容温度系数问题的方法1. 通过选用温度稳定性高的材料制作ADC采样电容。

选用温度稳定性高的陶瓷材料或者多层介质电容（MLCC）来制作ADC采样电容，可以减小温度对电容值的影响。

2. 添加温度补偿电路来修正ADC采样电容的温度系数。

通过将温度传感器采集到的温度数据输入到温度补偿电路中，再根据温度系数的特性进行修正，可以在一定程度上减小温度对ADC采样电容的影响。

3. 选用温度系数稳定的ADC采样电容。

通过在工程设计中，选用温度系数稳定的ADC采样电容，可以减小温度对ADC采样电容的影响。

四、结论ADC采样电容的温度系数是影响ADC采样精度和稳定性的重要因素。

合理选择材料、采用温度补偿电路和选用温度系数稳定的ADC采样电容，可以减小温度对ADC采样电容的影响，提高ADC采样的精度和稳定性。

在实际应用中，需要根据具体的工程需求和成本等因素进行合理的选择和设计，以确保ADC采样电容在不同温度环境下的稳定性和准确性。

五、ADC采样电容的温度系数对系统性能的影响ADC采样电容的温度系数不仅仅影响到采样精度和准确性，还会直接影响整个系统的性能稳定性。

adc位数和温度范围和精度的关系ADC（模数转换器）是一种将模拟信号转换为数字信号的电子设备。

在许多应用中，ADC的性能与位数、温度范围和精度密切相关。

本文将探讨这三个因素之间的关系。

我们来看位数对ADC性能的影响。

位数指的是ADC的输出结果能够表示的离散级别数量。

一般来说，位数越高，ADC转换的精度就越高。

例如，一个12位的ADC可以将模拟信号分成4096个离散级别，而一个16位的ADC可以将模拟信号分成65536个离散级别。

因此，更高位数的ADC可以更准确地表示模拟信号的细微变化。

然而，位数越高，ADC的转换速度就越慢。

这是因为更高位数的ADC 需要更多的时间来完成转换过程。

因此，在实际应用中，需要根据具体要求权衡位数和转换速度之间的关系。

如果应用需要高精度的转换结果，可以选择高位数的ADC，但需要忍受较慢的转换速度。

相反，如果应用对转换速度要求较高，可以选择低位数的ADC，但需要牺牲一定的转换精度。

温度范围对ADC性能的影响也非常重要。

ADC的性能通常会随着温度的变化而发生变化。

温度变化会导致ADC的参考电压发生漂移，从而影响转换结果的准确性。

因此，在选择ADC时，需要考虑应用环境的温度范围，并选择能够在该温度范围内工作的ADC。

ADC的精度也是衡量其性能的重要指标之一。

精度指的是ADC转换结果与模拟输入信号之间的误差。

一般来说，精度越高，ADC的转换结果与实际信号的差别就越小。

精度通常用百分比或位数表示。

例如，一个12位的ADC具有1/4096的转换精度，即转换结果与实际信号之间的最大误差为1/4096。

因此，选择高精度的ADC可以获得更准确的转换结果。

需要注意的是，ADC的精度与位数并不完全相同。

位数只表示ADC 输出结果的离散级别数量，而精度则表示转换结果与实际信号之间的误差。

因此，一个高位数的ADC并不一定具有高精度。

在选择ADC时，需要同时考虑位数和精度这两个因素。

ADC的位数、温度范围和精度是其性能的重要指标。

模拟信号电路设计优化技巧
在进行模拟信号电路设计时，优化技巧是非常重要的，可以提高电路性能和稳
定性。

以下是一些模拟信号电路设计优化技巧：
1. 选择合适的元器件：在设计模拟信号电路时，选择合适的元器件对电路性能
至关重要。

比如，选择适合的运放、电容、电阻等元件，以确保电路能够稳定工作。

2. 最小化噪声干扰：噪声是模拟信号电路中常见的问题，可以通过合理设计电
路布局和使用低噪声元件来最小化噪声干扰。

另外，地线和电源线也需要正确连接，以减少噪声的影响。

3. 使用负反馈：负反馈可以提高电路的稳定性和线性度，因此在设计模拟信号
电路时可以考虑使用负反馈。

通过合理选择反馈电阻和电容，可以实现电路性能的优化。

4. 考虑温度漂移：温度漂移是影响模拟信号电路性能的重要因素之一。

在设计
电路时，需要考虑元件的温度漂移特性，选择具有较小温度漂移的元件，以提高电路的稳定性和精度。

5. 避免回路稳定性问题：在设计模拟信号电路时，需要注意回路稳定性问题，
避免出现电路振荡或不稳定的情况。

可以采取一些措施，如增加补偿电容、调整增益等，以确保电路的稳定性。

总之，模拟信号电路设计优化技巧涉及到元器件选择、噪声干扰、负反馈、温
度漂移和回路稳定性等方面。

通过合理运用这些技巧，可以提高电路性能、稳定性和精度，从而满足不同应用场景的需求。

希望以上内容对您有所帮助。

a d转换器的相对精度名词解释A/D转换器的相对精度名词解释简介：A/D转换器（模数转换器）是一种将模拟信号转换成数字信号的设备，被广泛应用于数字系统和通信领域。

相对精度是衡量A/D转换器性能的一个重要指标，本文将解释相对精度的定义和影响因素，同时探讨提高A/D转换器相对精度的方法。

一、相对精度的定义相对精度是指A/D转换器输出结果与真实输入值之间的误差。

它通常用百分比或位数表示。

例如，某个A/D转换器的相对精度为±0.1%，意味着转换器的输出值可能与实际值相差不超过0.1%。

相对精度的值越小，表示A/D转换器的精度越高。

二、影响因素1. 量化误差：量化误差是A/D转换器输出值与输入模拟信号之间的差异。

它是由于数字化过程中离散化造成的。

量化误差会导致相对精度的降低，因此减小量化误差是提高相对精度的重要方式。

2. 噪声：噪声是A/D转换器性能的另一个重要影响因素。

噪声来源包括输入信号噪声、电源噪声和电路元件噪声等。

噪声会降低A/D转换器的信噪比，从而影响相对精度。

对于高精度要求的应用，需要采取噪声滤波和抑制技术来提高A/D转换器的相对精度。

3. 温度漂移：温度对A/D转换器性能的影响主要体现在温度漂移上。

温度变化会导致A/D转换器的基准电压、放大器增益等参数发生偏移，从而引起相对精度的变化。

为了抵消温度漂移的影响，A/D转换器通常采用温度传感器和补偿电路。

4. 非线性误差：非线性误差是指A/D转换器输出值与输入信号之间的非线性关系引起的误差。

非线性误差会导致输入量程内的信号失真和变形，从而影响相对精度。

三、提高相对精度的方法1. 选择高精度的A/D转换器：市场上有多种不同精度的A/D转换器可选择。

对于对精度要求较高的应用，选择更高精度的转换器可以明显提高相对精度。

2. 去除噪声：噪声抑制是提高相对精度的关键。

可以通过滤波器、终端电阻、屏蔽等方法减少噪声的干扰。

3. 校准和补偿：A/D转换器的校准和补偿是提高相对精度的有效手段。

模拟量传感器的抗干扰措施1.选择合适的电缆和连接器：选择抗干扰性能好的电缆和连接器，可以有效减少外界电磁干扰对测量信号的影响。

抗干扰电缆和连接器通常使用屏蔽层和抗干扰材料以阻挡外界电磁干扰的进入。

2.电磁兼容设计：在传感器的设计阶段，应考虑电磁兼容性。

采用适当的电路布局和屏蔽措施，以减少外界电磁干扰对传感器的影响。

例如，在传感器电路设计中使用地线屏蔽和差动信号放大器，可有效减少共模干扰信号。

3.供电电源的稳定性：传感器的稳定工作需要稳定的供电电源。

因此，应选用电源稳定性好、抗干扰能力强的供电方案，如稳压电源或者电源滤波器，以减少电源波动对传感器测量信号的影响。

4.地线连结：保持传感器、仪表和系统的地电位连结良好，减小共模干扰信号对测量信号的干扰。

5.信号放大和滤波：对传感器的信号进行放大和滤波，以提高信号的稳定性和精确性。

例如，可以采用差动放大器，将差模信号放大，抑制共模干扰信号。

6.屏蔽和隔离：对传感器进行屏蔽和隔离是提高其抗干扰能力的有效手段。

可以在传感器外壳和电缆中添加金属屏蔽层，减少外界电磁干扰的侵入。

7.抗振设计：对于一些特定应用场景，传感器可能会受到振动的干扰。

在设计中应考虑传感器的机械抗振性能，避免振动对传感器测量信号的干扰。

可以采用机械隔振和防振结构等措施来解决这一问题。

8.温度补偿：温度是影响传感器测量信号稳定性和准确性的重要因素。

因此，采用适当的温度补偿技术来抵消温度变化对传感器的影响，可以提高其抗干扰能力。

9.数据处理和校准：传感器的测量信号需要进行数据处理和校准，以消除系统误差和干扰。

例如，可以采用滤波算法、校正算法等方法，提高传感器的测量精度和抗干扰能力。

总之，抗干扰措施对于保证传感器的测量信号稳定性和准确性至关重要。

通过合理的设计和选择合适的技术手段，可以有效减少外界干扰对传感器的影响，提高其抗干扰性能。

影响模拟量传感器的外界干扰因素和抗干扰措施外界干扰是指在模拟量传感器工作过程中，来自外部环境的电磁干扰或其它因素对传感器测量信号的附加影响。

外界干扰会引起传感器输出信号的波动、偏移甚至失真，降低传感器的测量精度和稳定性。

为了减少或消除外界干扰对传感器的影响，可以采取一系列的抗干扰措施。

一、影响模拟量传感器的外界干扰因素：1.电磁干扰：电磁辐射、电磁感应、电源电磁干扰等会导致传感器信号干扰；2.温度变化：温度变化会导致传感器材料的热胀冷缩，从而影响传感器的准确度；3.行程限制：在使用位置或环境中，由于传感器的安装或固定存在行程限制，会使得传感器的测量范围受限；4.液体介质：液体介质对传感器的影响由介质的种类、温度、压力、浓度、酸碱程度等因素决定；5.机械振动：传感器受到机械振动时，易产生误差，使传感器输出信号出现偏差；6.光照强度：光照强度的变化会对一些光电传感器产生影响，如光敏电阻、光电二极管等。

二、抗干扰措施：1.选择合适的传感器：根据实际应用场景和环境的特点，选择适合的传感器类型，例如抗干扰能力较强的电磁屏蔽传感器、温度补偿能力较强的温度传感器等；2.屏蔽设计：在传感器电缆、电源线等连接线路上进行屏蔽，减少电磁辐射和感应的干扰；3.地线连接：传感器与测量设备之间应有良好的地线连接，以减少干扰电压和电流的影响；4.使用滤波器：在传感器信号线路上加装滤波器，用于滤除高频干扰信号；5.增加隔离：在传感器与测量设备之间加装隔离设备以消除接地环路的干扰；6.电源稳定化：使用稳定、纹波小的电源，保持传感器工作的电源稳定；7.加装抗干扰电路：在接触式传感器的输入端加装适当的抗干扰电路，提高传感器的抗干扰能力；8.密封防护：对于受液体介质影响的传感器，采用密封防护措施，避免介质对传感器的侵蚀和干扰；9.防止机械振动：采用固定牢固、减振措施等方式，防止传感器受到机械振动的干扰；10.具体环境调整：针对不同的外界干扰因素，可针对具体环境进行调整，例如对温度进行补偿、增加隔离物等。

电路中的模拟信号处理方法与技巧随着科技的不断进步和应用的广泛推广，电路中的模拟信号处理方法与技巧扮演着越来越重要的角色。

在电路设计和信号处理领域，我们经常会遇到各种模拟信号，如音频信号、视频信号、温度信号等。

为了保证信号的传输和处理质量，我们需要运用一系列方法和技巧对这些模拟信号进行处理和优化。

本文将讨论一些常用的信号处理方法与技巧，旨在帮助读者更好地理解和应用模拟信号处理的原理和方法。

一. 滤波技术滤波是模拟信号处理中最常见的方法之一。

在电子设备和通信领域，滤波器用于去除不需要的频率成分或者增强所需的频率成分。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器用于通过低频信号而阻断高频信号，高通滤波器则是通过高频信号而抑制低频信号。

带通滤波器可以通过指定的频率范围而通过目标信号，带阻滤波器则是通过指定的频率范围而抑制目标信号。

二. 采样与保持技术当模拟信号需要转换为数字信号或者需要对信号进行时域分析时，采样与保持技术非常关键。

采样是指将连续模拟信号在一定时间间隔内取样的过程，保持则是指将被采样的信号保持在一段时间内。

通过采样与保持技术，我们可以获得模拟信号的离散表示，进而进行数字信号处理。

三. 放大与调节技术在电路中，信号放大是指增加模拟信号的幅度，调节则是指改变信号的幅度或频率。

放大和调节技术通常用于放大弱信号、调节信号幅度以及增加信号的动态范围。

常见的放大与调节电路包括运算放大器（Operational Amplifier，简称Op-Amp）、反馈电路和放大器电路等。

四. 调制与解调技术调制和解调是指在模拟信号处理中改变信号的特征以进行传输和接收的过程。

调制是将低频信息信号载波，使之具有适合传输的频率特征，解调则是将调制后的信号恢复成原始信号。

调制与解调技术广泛应用于无线通信和电视广播等领域。

五. 信号处理芯片与算法除了上述的基本技巧和方法，现代电路中的模拟信号处理还涉及到信号处理芯片和算法的应用。

dcdc电感对模拟信号的干扰DC-DC电感对模拟信号的干扰主要表现在以下几个方面：
1. 磁饱和：当电感的磁芯达到饱和状态时，其电感值会大幅下降，导致通过电感的电流波形发生变形，从而影响模拟信号的传输质量。

2. 电磁干扰：DC-DC电感在工作过程中会产生电磁场，可能会对周围的模拟信号产生干扰。

3. 热效应：DC-DC电感在工作过程中会产生热量，如果热量控制不当，会导致电感温度升高，从而影响其电感值和磁芯的磁导率，进一步影响模拟信号的传输质量。

为了减小DC-DC电感对模拟信号的干扰，可以考虑以下几个方面：
1. 选择合适的电感值和线圈匝数，以使电感的磁芯工作在饱和状态前，避免磁饱和对模拟信号的影响。

2. 优化电感的结构和材料，减小其产生的电磁场和热效应。

3. 在电感和模拟信号之间加入适当的滤波器，以减小DC-DC电感对模拟信
号的干扰。

4. 控制DC-DC电感的温度，避免因温度过高而影响其性能。

以上信息仅供参考，如有需要建议咨询电子设备相关专业人士。
