对讲机的室内信号覆盖

楼宇无线对讲系统室内覆盖解决方案
一、方案背景
为了满足楼宇的物业、安保、消防、紧急通信的需求，保证管理、运营、维护等部门的日常工作顺利、安全、高效进行，无线对讲机通信系统提供了便利而高效的途径。

由于无线对讲机信号容易受到楼宇建筑物室内墙体等障碍物的阻挡而严重衰减，话音信号受到干扰影响通信质量，室内覆盖部分区域存在信号盲区，我们按照客户提出的具体需求，参照我们的项目实施的经验，提供了室内无线对讲信号覆盖系统方案。

二、解决方案
我们提供了以下楼宇室内无线对讲信号覆盖解决方案：通过铺设低损耗射频同轴电缆，室内全向吸顶天线完成楼宇室内信号的全覆盖。

通过安装耦合器、功分器完成功率分配，整个室内分布系统将无线信号扩展至室内无线信号的盲区，保证了楼宇的地下车库以及地面楼层的公共区域、主要设备机房，消防楼梯、电梯等区域都能够实现清晰的无线对讲通话。

无线信号覆盖面积较小的楼宇系统示意图如下所示：
楼宇无线信号覆盖示意图
由于一些楼宇的室内无线信号覆盖面积较大，我们通过增加干线放大器增强射频信号，从而增大覆盖面积。

我们推荐使用的MOTOROLA 无线通信系统帮助楼内工程、物业等部门内部人员有效地完成监控、调度、管理等，提高了效率，降低了成本。

基于MOTOROLA主设备的无线对讲系统图设计如下：。

无线对讲信号覆盖通讯工程报价陕西保诚工贸有限公司一、系统概述:无线对讲机系统以其特有的实时效果，在管理、保安等方面的突出 作用，已被世界各地的铁路、警察、物业、酒店管理、港口码头、娱乐 场所、体育场馆、银行、工厂等广泛使用，并已成为现代化安全管理不 可缺少的管理手段。

二、设计思想及依据：1、先进性原则： 系统整体上从资源配置（包括硬件设备，技术手段）到功能用途等均要有一定的领先水准。

2、可靠性原则：系统的各项资源包括硬件设备等的可靠性要有一定的高标准，工作稳 定，易于维护；在出现硬件故障时，要有可靠的备用手段。

3、技术成熟性原则： 系统应尽量采用先进成熟的技术，使之建成后就能投入实际使用，达到设计的使用效果。

4、可扩展原则：系统总体架构合理，设计容量适度，并且要有可扩展性，在保护原来 投资的前提下可增加资源扩容，包括通信覆盖及距离的增加。

三、信道及信号覆盖要求要求有三个独立的信道进行工作，信号覆盖地下室一、二层，以及地 上部分和各楼层之间。

根据以上要求，特制定以下系统方案：根据贵处要求，我们拟选择以下方案：采用常规中转台工作模式，其 具有设备简单、无人值守、工作稳定可靠等的优点。

整个通讯网为 400MHZ 无线通信系统。

根据用户的要求，我们拟建伍 KENWOOD TKR850 作为中转台，可 增加手持机的通信范围和能力，快速、简便、经济地解决特殊的覆盖范 围的问题，它为建立满足多种频段与功率等级要求的转发器提供了灵活 的解决方案，该系统安装方便，结实耐用，在任何苛刻环境下均可体现 优越性能。

可适用于多种场合。

该方案能实现全自动无人值守：工作人员可以在覆盖范围内进行呼 叫通话，不需专人值班，无需传话，直接对讲。

新增两台中继台，分别负责两个信道的独立工作，天馈系统选用 400M 全向高增益天线，保障信号强度，天线安装位置在大楼顶部，保障 室外信号的覆盖。

地下室公分两层，其中地下二层共分两个部分，在地下一层、二层 分别设置无线发射天线，从而达到和地上部分的无线通话。

土地的身价一再飙涨，促使建筑向高处求发展，移动通信需求与楼宇管理难度也随之高涨。

一个数字化、标准化设计的专用对讲机通信网室内覆盖系统，即便超高层建筑也适用，或许是不错的解决方案。

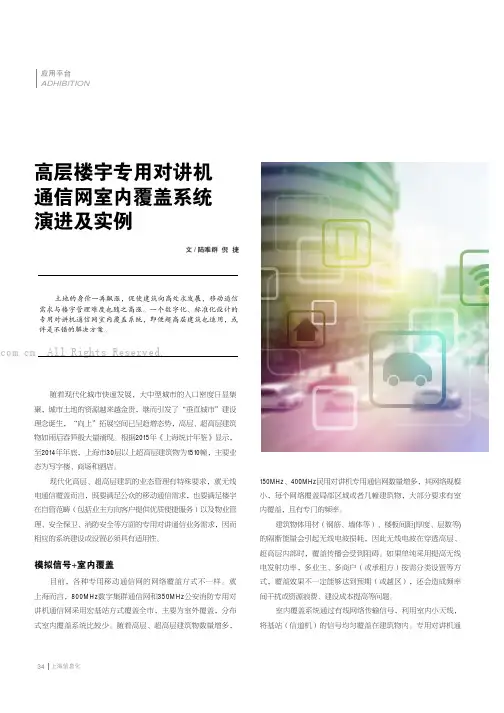

高层楼宇专用对讲机通信网室内覆盖系统演进及实例文/陆唯群 倪 捷随着现代化城市快速发展，大中型城市的人口密度日显集聚，城市土地的资源越来越金贵，继而引发了“垂直城市”建设理念诞生，“向上”拓展空间已呈趋增态势，高层、超高层建筑物如雨后春笋般大量涌现。

根据2015年《上海统计年鉴》显示，至2014年年底，上海市30层以上超高层建筑物为1510幢，主要业态为写字楼、商场和酒店。

现代化高层、超高层建筑的业态管理有特殊要求，就无线电通信覆盖而言，既要满足公众的移动通信需求，也要满足楼宇在自管范畴（包括业主方向客户提供优质便捷服务）以及物业管理、安全保卫、消防安全等方面的专用对讲通信业务需求，因而相应的系统建设或设置必须具有适用性。

模拟信号+室内覆盖目前，各种专用移动通信网的网络覆盖方式不一样。

就上海而言，800MHz 数字集群通信网和350MHz 公安消防专用对讲机通信网采用宏基站方式覆盖全市，主要为室外覆盖，分布式室内覆盖系统比较少。

随着高层、超高层建筑物数量增多，150MHz 、400MHz 民用对讲机专用通信网数量增多，其网络规模小，每个网络覆盖局部区域或者几幢建筑物，大部分要求有室内覆盖，且有专门的频率。

建筑物体用材（钢筋、墙体等）、楼板间距(厚度、层数等)的隔断能量会引起无线电波损耗，因此无线电波在穿透高层、超高层内部时，覆盖传播会受到阻碍。

如果单纯采用提高无线电发射功率，多业主、多商户（或承租方）按需分类设置等方式，覆盖效果不一定能够达到预期（或越区），还会造成频率间干扰或资源浪费、建设成本提高等问题。

室内覆盖系统通过有线网络传输信号，利用室内小天线，将基站（信道机）的信号均匀覆盖在建筑物内。

专用对讲机通ADHIBITION. All Rights Reserved.信网室内覆盖系统（以下简称“专用网系统”）是高层、超高层建筑物中，保障专用对讲无线信号稳定、可靠传播的物理基础。

对讲机信号覆盖方案引言随着移动通信技术的快速发展，对讲机作为一种简单、易用的通信设备，在各个领域得到了广泛应用。

然而，在某些特殊的环境下，如高楼、山地、隧道等，对讲机信号的覆盖范围会受到一定限制，影响通讯质量和效果。

因此，采取有效的对讲机信号覆盖方案变得尤为重要。

本文将介绍一些常见的对讲机信号覆盖方案，并对其优缺点进行评估。

方案一：基站扩容基站扩容是一种常见的对讲机信号覆盖方案。

通过增加基站的数量和分布范围，可以提供更广范围的信号覆盖。

具体操作包括：1.增加基站数量：增加基站的数量以提供更多的信号发射点，减少信号的衰减。

这样可以覆盖更多的区域，提高通讯质量。

2.调整基站位置：合理调整基站位置，使得信号能够更好地覆盖目标区域。

位置的选择应考虑到信号传播的障碍物、地形等因素，以提高信号的传输范围和质量。

优点：•有效地增加了信号的覆盖范围，提供了更好的通讯效果。

•简单易行，只需增加基站数量或改变基站位置，无需更换其他设备。

缺点：•需要大量的投入，包括基站设备、频率资源等。

•对现有基站和网络进行改造，可能需要停机维护和调试，造成一定的影响。

方案二：信号中继信号中继是一种常用的对讲机信号覆盖方案。

通过设置中继站，接收远距离或弱信号，并将信号转发到目标区域，实现信号的延伸和扩展。

具体操作包括：1.中继站的设置：在目标区域的边缘设置中继站，接收来自源区域的信号，并将信号转发到目标区域。

中继站的设置应考虑到信号传输的路径和障碍物等因素。

2.中继站与基站的连接：中继站与基站进行连接，通过光纤、无线等方式将中继站接入到基站的通信网络中。

优点：•可以实现信号的远距离传输，扩大了信号的覆盖范围。

•可以通过增加中继站的数量，进一步延伸信号的覆盖范围。

缺点：•需要建设中继站的设备和网络，增加了投入成本。

•信号传输过程中可能存在一定的信号衰减和时延问题。

方案三：信号增强器信号增强器是一种常见的对讲机信号覆盖方案。

通过增强器件的使用，可以放大信号的强度，提高信号的传输范围和质量。

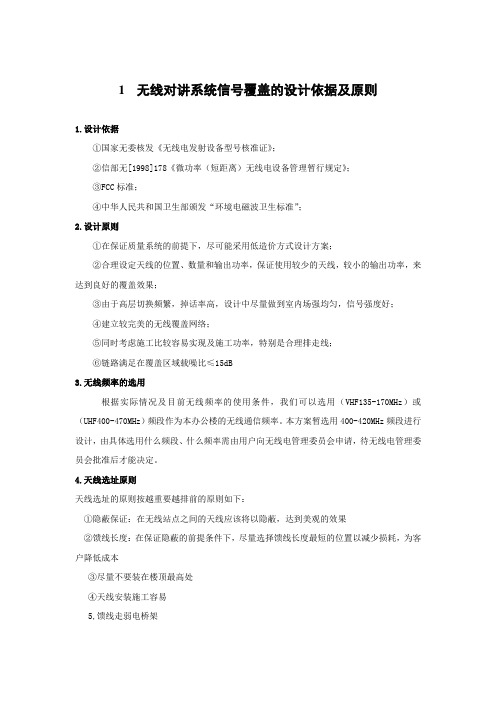

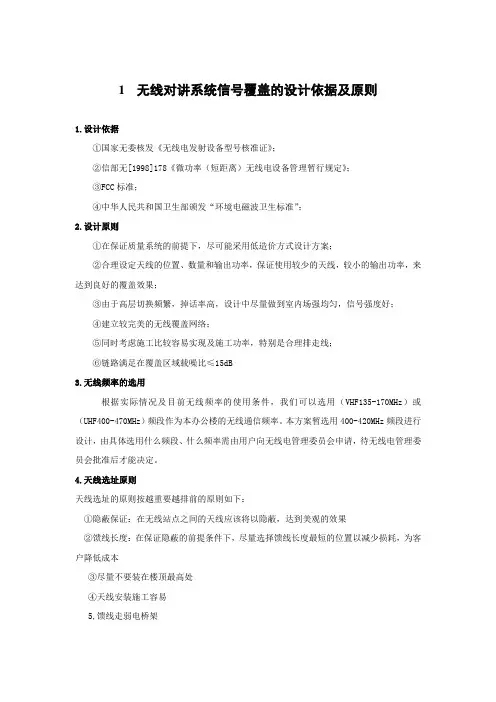

1无线对讲系统信号覆盖的设计依据及原则
1.设计依据
①国家无委核发《无线电发射设备型号核准证》；
②信部无[1998]178《微功率（短距离）无线电设备管理暂行规定》；
③FCC标准；
④中华人民共和国卫生部颁发“环境电磁波卫生标准”；
2.设计原则
①在保证质量系统的前提下，尽可能采用低造价方式设计方案；
②合理设定天线的位置、数量和输出功率，保证使用较少的天线，较小的输出功率，来达到良好的覆盖效果；
③由于高层切换频繁，掉话率高，设计中尽量做到室内场强均匀，信号强度好；
④建立较完美的无线覆盖网络；
⑤同时考虑施工比较容易实现及施工功率，特别是合理排走线；
⑥链路满足在覆盖区域载噪比≤15dB
3.无线频率的选用
根据实际情况及目前无线频率的使用条件，我们可以选用（VHF135-170MHz）或（UHF400-470MHz）频段作为本办公楼的无线通信频率。

本方案暂选用400-420MHz频段进行设计，由具体选用什么频段、什么频率需由用户向无线电管理委员会申请，待无线电管理委员会批准后才能决定。

4.天线选址原则
天线选址的原则按越重要越排前的原则如下：
①隐蔽保证：在无线站点之间的天线应该将以隐蔽，达到美观的效果
②馈线长度：在保证隐蔽的前提条件下，尽量选择馈线长度最短的位置以减少损耗，为客户降低成本
③尽量不要装在楼顶最高处
④天线安装施工容易
5,馈线走弱电桥架。

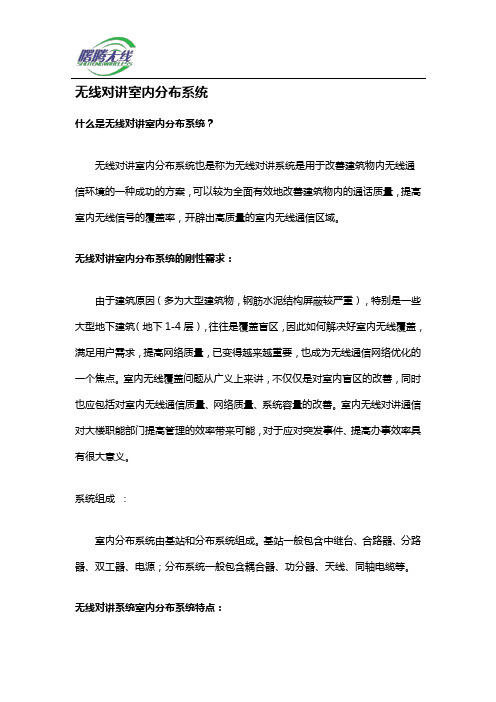

无线对讲室内分布系统什么是无线对讲室内分布系统？无线对讲室内分布系统也是称为无线对讲系统是用于改善建筑物内无线通信环境的一种成功的方案，可以较为全面有效地改善建筑物内的通话质量，提高室内无线信号的覆盖率，开辟出高质量的室内无线通信区域。

无线对讲室内分布系统的刚性需求：由于建筑原因（多为大型建筑物，钢筋水泥结构屏蔽较严重），特别是一些大型地下建筑（地下1-4层），往往是覆盖盲区，因此如何解决好室内无线覆盖，满足用户需求，提高网络质量，已变得越来越重要，也成为无线通信网络优化的一个焦点。

室内无线覆盖问题从广义上来讲，不仅仅是对室内盲区的改善，同时也应包括对室内无线通信质量、网络质量、系统容量的改善。

室内无线对讲通信对大楼职能部门提高管理的效率带来可能，对于应对突发事件、提高办事效率具有很大意义。

系统组成：室内分布系统由基站和分布系统组成。

基站一般包含中继台、合路器、分路器、双工器、电源；分布系统一般包含耦合器、功分器、天线、同轴电缆等。

无线对讲系统室内分布系统特点：该无线对讲系统系统是瀚网通过对用户组网区域的整体分析，结合建筑面积、结构地形及周边干扰等因素，围绕客户具体的通信需求，为其量身定制专属通信解决方案，组网灵活，成本低。

在实际应用中，具有以下6个特点：1、能方便地覆盖建筑物内的盲区，保证无线通信畅通；2、使覆盖区内无线信号分布相对均匀，语音清晰可靠；3、能有效降低对外部无线电系统的干扰水平；4、能有效降低外部无线电对系统的干扰水平；5、系统采用小信号多天线的覆盖方式,电磁辐射值可控制在国家要求的标准值以下，对人体不会产生影响；6、天线安装在天花板内，不会对原有建筑美观的造成影响。

主要应用场所：酒店、机场、商场、大型建筑、公路、铁路隧道、地铁、地下停车场、宾馆公寓、车站等。

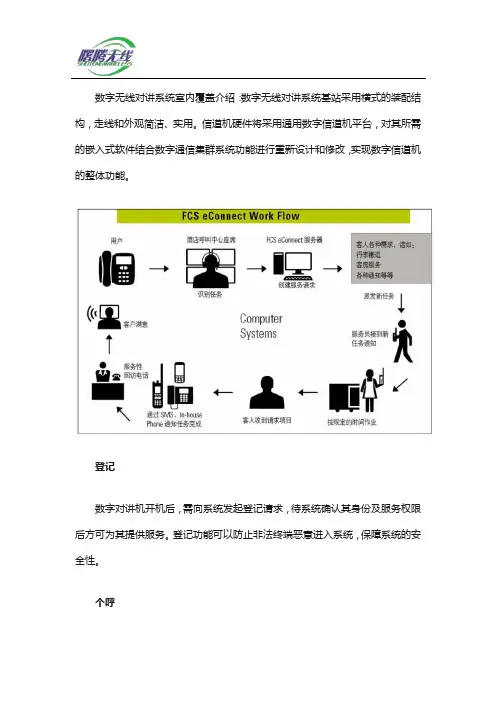

数字无线对讲系统室内覆盖介绍：数字无线对讲系统基站采用横式的装配结构，走线和外观简洁、实用。

信道机硬件将采用通用数字信道机平台，对其所需的嵌入式软件结合数字通信集群系统功能进行重新设计和修改，实现数字信道机的整体功能。

登记数字对讲机开机后，需向系统发起登记请求，待系统确认其身份及服务权限后方可为其提供服务。

登记功能可以防止非法终端恶意进入系统，保障系统的安全性。

个呼数字对讲机之间、移动终端与调度台之间、调度台与调度台之间发起的一对一的语音呼叫。

组呼多个数字对讲机终端用户（可以包含调度台）相互通话的呼叫。

一个组成员发起呼叫，其他组成员加入并参与通话，是一种一对多的语音呼叫业务。

全呼所有用户都参与的通话，只有发起通话的用户才能讲话，其他用户只能接收通话。

广播呼叫面向特定的一个或多个移动终端用户发起的通话，只有发起方用户能讲话，其他用户只能接收通话。

短信息用户之间或用户与调度台之间收发短信。

优先级系统会根据不同的呼叫发起用户、呼叫的类型、参与呼叫的人员结构等，对这些呼叫分优先级别进行处理，先处理优先级别高的呼叫，再处理优先级别低的呼叫。

系统繁忙时，可以主动结束级别比较低、不重要的通话，将资源分配给高级别、高紧急程度的呼叫。

通话时长限制为了更合理地利用系统资源，保证信道资源不被少数呼叫独占，系统对单次呼叫时长以及呼叫过程中讲话方单次讲话的时长进行限制，当超过系统设定的时长后，系统会主动拆除呼叫或停止上传语音。

呼叫ID显示在组呼过程中，当某个移动终端获得讲话权，其号码将实时显示在所有正在接听讲话的移动终端上，使接听讲话的用户能够知道当前讲话方是谁。

迟后进入迟后进入功能确保未加入组呼的成员在具备条件后能加入到该组呼中。

空口参数配置数字无线对讲系统通过空口方式对移动终端进行编程。

将网络配置参数、用户配置参数以空口方式传递给移动终端，移动终端进行在线编程，将这些参数信息存储到本机的非易失性存储器中或进行软件升级。

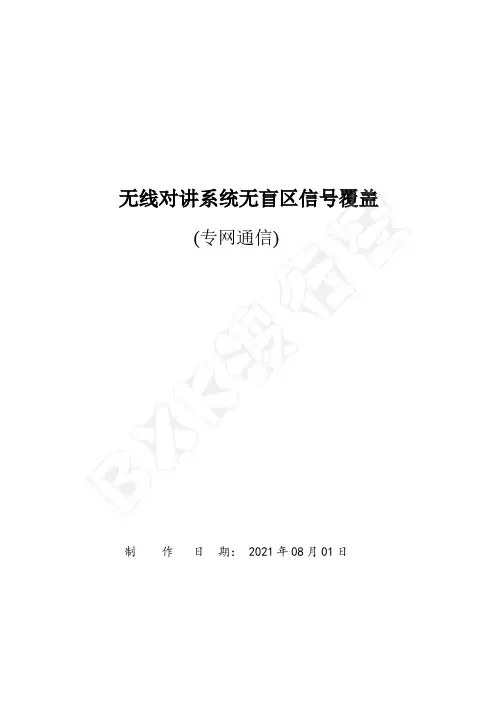

无线对讲系统无盲区信号覆盖(专网通信)制 作 日 期： 2021年08月01日目 录1.导言 (3)1.1本文目的 (3)1.2本文定义 (3)1.3本文背景 (3)2.概述.........................................................................................................................................................3.组网主要设备材料及用途 (4)4.组网原理 (6)5.系统分析................................................................................................................................................. 5.1.0传输损耗计算.............................................................................................................................5.1.1 功率的绝对值..........................................................................................................................5.1.2 信号源射频参数......................................................................................................................5.1.3干扰分析................................................................................................................................5.1.4 天线........................................................................................................................................5.1.5本底噪音与接收灵敏度........................................................................................................5.1.6 双向放大器............................................................................................................................5.1.7手台的选用............................................................................................................................5.1.8信号分配................................................................................................................................ 5.1.9 波段选用..................................................................................................................................6.方案设计...............................................................................................................................................6.1.0 信号强度测量........................................................................................................................6.1.1 明确覆盖范围........................................................................................................................6.1.2 明确信号标准........................................................................................................................ 6.1.3明确手台数量...........................................................................................................................6.1.4 明确基站系统信道数量........................................................................................................6.1.5 明确走线路径........................................................................................................................6.1.6 明确基站位置........................................................................................................................6.1.7明确施工难度........................................................................................................................6.1.8明确预算限制.........................................................................................................................7.施工. (4)77910111417192525262828282829292929292930８．无线对讲系统基站功率大小的选用建议及保持收发平衡的计算．．．．．．．．．．．．．．．．．．．．．．．．．．３２1.导言1.1目的该文档的目的是描述无线对讲系统实现信号全覆盖的常见理论及实践方法，其主要内容包括：●实际环境分析●传输路径布局●信号强度预算●干扰分析本文档的预期的读者是：●集成商●对讲机销售商●信号源制造商●设计院1.2本文定义该文档主要定义了一般性项目无线对讲系统差频组网方式信号全覆盖。

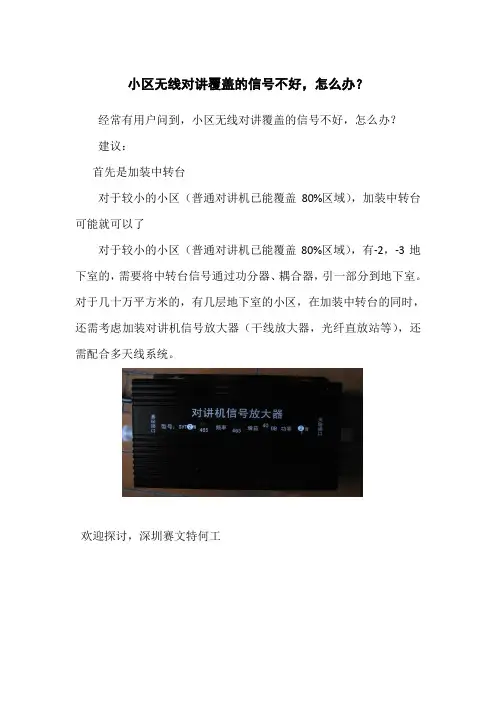

小区无线对讲覆盖的信号不好，怎么办？
经常有用户问到，小区无线对讲覆盖的信号不好，怎么办？
建议：
首先是加装中转台
对于较小的小区（普通对讲机已能覆盖80%区域），加装中转台可能就可以了
对于较小的小区（普通对讲机已能覆盖80%区域），有-2，-3地下室的，需要将中转台信号通过功分器、耦合器，引一部分到地下室。

对于几十万平方米的，有几层地下室的小区，在加装中转台的同时，还需考虑加装对讲机信号放大器（干线放大器，光纤直放站等），还需配合多天线系统。

欢迎探讨，深圳赛文特何工。

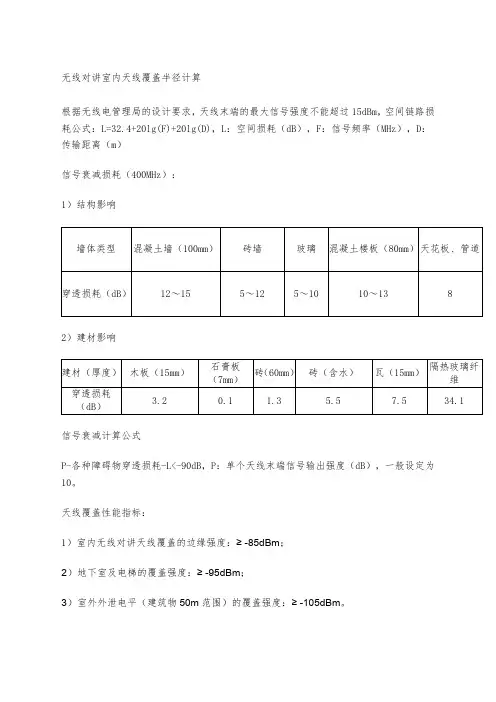

无线对讲室内天线覆盖半径计算
根据无线电管理局的设计要求，天线末端的最大信号强度不能超过15dBm，空间链路损
耗公式：L=32.4+20lg(F)+20lg(D)，L：空间损耗（dB），F：信号频率（MHz），D：
传输距离（m）
信号衰减损耗（400MHz）：
1）结构影响
墙体类型混凝土墙（100mm）砖墙玻璃混凝土楼板（80mm）天花板、管道穿透损耗（dB）12～15 5～12 5～10 10～13 8
2）建材影响
建材（厚度）木板（15mm）
石膏板
（7mm）
砖（60mm）砖（含水）瓦（15mm）
隔热玻璃纤
维
穿透损耗
（dB）
3.2 0.1 1.3 5.5 7.5 3
4.1 信号衰减计算公式
P-各种障碍物穿透损耗-L<-90dB，P：单个天线末端信号输出强度（dB），一般设定为
10。

天线覆盖性能指标：
1）室内无线对讲天线覆盖的边缘强度：≥ -85dBm；
2）地下室及电梯的覆盖强度：≥ -95dBm；
3）室外外泄电平（建筑物50m范围）的覆盖强度：≥ -105dBm。

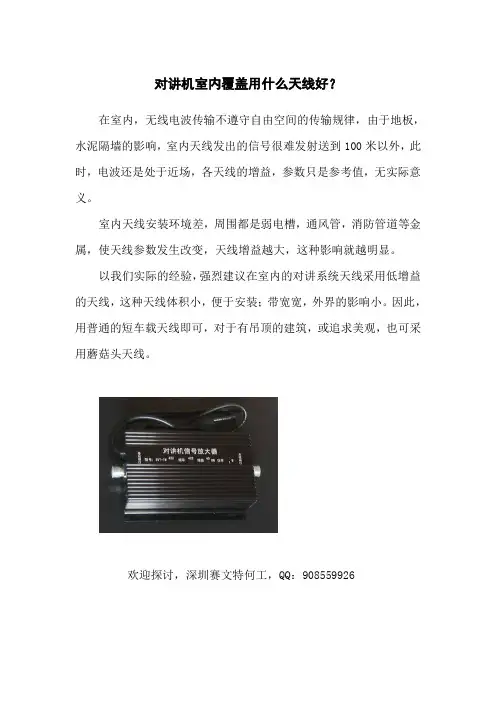

对讲机室内覆盖用什么天线好？
在室内，无线电波传输不遵守自由空间的传输规律，由于地板，水泥隔墙的影响，室内天线发出的信号很难发射送到100米以外，此时，电波还是处于近场，各天线的增益，参数只是参考值，无实际意义。

室内天线安装环境差，周围都是弱电槽，通风管，消防管道等金属，使天线参数发生改变，天线增益越大，这种影响就越明显。

以我们实际的经验，强烈建议在室内的对讲系统天线采用低增益的天线，这种天线体积小，便于安装；带宽宽，外界的影响小。

因此，用普通的短车载天线即可，对于有吊顶的建筑，或追求美观，也可采用蘑菇头天线。

欢迎探讨，深圳赛文特何工，QQ：908559926。

2.系统架构
无线对讲覆盖系统主要由以下部分组成：
（1）无线对讲基站：负责信号发射和接收；
（2）天馈系统：负责信号的传输和分布；
（3）室内分布系统：实现室内信号覆盖；
（4）室外覆盖系统：实现室外信号覆盖；
（5）电源系统：为系统运行提供稳定电源；
（6）监控系统：实时监测系统运行状态；
（7）网管系统：实现系统设备的管理和调度。
2.提高通信质量，降低通信干扰，保障信息安全。
3.优化无线对讲系统资源，提高系统运行效率。
4.符合国家相关法律法规，满足行业标准和规范要求。
三、方案设计
1.覆盖区域
本方案针对以下区域进行无线对讲覆盖设计：
（1）室内区域：建筑物、地下室、电梯井等；
（2）室外区域：开阔地、道路、广场等；
（3）特殊区域：隧道、桥梁、山区等。
3.设备选型、安装、调试等环节严格执行国家标准；
4.系统运行过程中，加强对信息安全的管理，确保合法合规。
六、风险评估与应对措施
1.风险：设备故障
应对措施：选用高可靠性设备，建立完善的运维管理制度，定期进行设备维护和检修。
2.风险：信号干扰
应对措施：合理规划频率，采用抗干扰技术，加强系统监测，及时处理干扰源。
2.设备安装
-根据设计方案进行设备安装，确保设备符合国家标准和行业规范。
-安装过程中注意设备的安全性和可靠性。
3.系统调试
-对系统进行全面的测试，包括信号覆盖、通信质量、系统容量等。
-根据测试结果进行优化调整，直至满足设计要求。
4.验收交付
-组织专家进行系统验收，确保系统性能达到预定目标。
-对用户进行操作和维护培训，完成系统的顺利移交。
无线对讲覆盖方案

对讲机信号覆盖方案1.引言对讲机是一种用于短距离通信的无线设备，常用于救援、建筑工地等需要实时沟通的场合。

为了保证对讲机的正常使用，确保信号的覆盖范围和稳定性至关重要。

本文将介绍一种有效的对讲机信号覆盖方案，以满足不同场合对信号覆盖的需求。

2.问题描述在一些复杂的环境中，如建筑工地、山区、地下室等，对讲机信号容易受到阻挡和干扰，导致通信质量下降甚至无法通信。

面对这些问题，需要采取措施提高对讲机信号的覆盖范围和稳定性。

3.解决方案3.1 使用高功率对讲机一种简单但有效的方法是使用高功率的对讲机设备。

相比于传统低功率设备，高功率对讲机具有更大的输出功率，能够穿透障碍物，扩大信号覆盖范围。

使用高功率对讲机可以有效解决信号覆盖范围受限的问题。

3.2 建立信号中继站在信号覆盖范围较大或信号受阻的区域，可以考虑建立信号中继站。

信号中继站位于信号覆盖范围的边缘或障碍物后方，通过接收到的信号进行再发射，以扩大信号的覆盖范围。

信号中继站可以提供更远距离、更稳定的信号覆盖。

3.3 预先规划信号覆盖区域要保证对讲机信号的覆盖范围，需要提前规划信号覆盖区域。

通过在关键位置设置信号采集设备，可以收集到不同区域的信号强度和质量数据。

基于这些数据，可以进行信号覆盖的预测和优化，确保信号在整个区域内的覆盖稳定。

3.4 使用天线增益器天线是对讲机信号传输的重要组成部分。

通过使用天线增益器，可以增加对讲机信号的传播距离和强度。

在信号覆盖范围较大或信号受限的区域，使用天线增益器可以提高信号的穿透能力和覆盖范围，保证通信的稳定性。

3.5 优化信道选择对讲机信号的覆盖范围和稳定性还与所选择的信道有关。

一些信道由于受到其他无线设备的干扰，可能导致信号质量下降。

因此，通过对不同信道进行测试和评估，可以选择最适合的信道，提高信号的覆盖范围和稳定性。

4.结论对讲机信号覆盖是确保对讲机正常通信的重要因素。

通过使用高功率对讲机、建立信号中继站、预先规划信号覆盖区域、使用天线增益器以及优化信道选择等方法，可以有效提高对讲机信号的覆盖范围和稳定性。

对讲机信号覆盖方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-无线对讲信号覆盖通讯工程报价陕西保诚工贸有限公司一、系统概述:无线对讲机系统以其特有的实时效果，在管理、保安等方面的突出作用，已被世界各地的铁路、警察、物业、酒店管理、港口码头、娱乐场所、体育场馆、银行、工厂等广泛使用，并已成为现代化安全管理不可缺少的管理手段。

二、设计思想及依据：1、先进性原则：系统整体上从资源配置（包括硬件设备，技术手段）到功能用途等均要有一定的领先水准。

2、可靠性原则：系统的各项资源包括硬件设备等的可靠性要有一定的高标准，工作稳定，易于维护；在出现硬件故障时，要有可靠的备用手段。

3、技术成熟性原则：系统应尽量采用先进成熟的技术，使之建成后就能投入实际使用，达到设计的使用效果。

4、可扩展原则：系统总体架构合理，设计容量适度，并且要有可扩展性，在保护原来投资的前提下可增加资源扩容，包括通信覆盖及距离的增加。

三、信道及信号覆盖要求要求有三个独立的信道进行工作，信号覆盖地下室一、二层，以及地上部分和各楼层之间。

根据以上要求，特制定以下系统方案：根据贵处要求，我们拟选择以下方案：采用常规中转台工作模式，其具有设备简单、无人值守、工作稳定可靠等的优点。

整个通讯网为400MHZ无线通信系统。

根据用户的要求，我们拟建伍KENWOOD TKR850作为中转台，可增加手持机的通信范围和能力，快速、简便、经济地解决特殊的覆盖范围的问题，它为建立满足多种频段与功率等级要求的转发器提供了灵活的解决方案，该系统安装方便，结实耐用，在任何苛刻环境下均可体现优越性能。

可适用于多种场合。

该方案能实现全自动无人值守：工作人员可以在覆盖范围内进行呼叫通话，不需专人值班，无需传话，直接对讲。

新增两台中继台，分别负责两个信道的独立工作，天馈系统选用400M全向高增益天线，保障信号强度，天线安装位置在大楼顶部，保障室外信号的覆盖。

无线对讲覆盖系统工程方案说明一､系统概述信息技术在人们生产､生活中的作用日益突出,作为信息交流的一种重要方式,无线通信在世界范围内正发挥着日益重要的作用,而且其应用日益广泛｡用户要求能在任何时候､任何地方､能和任何人利用无线通信交换任何信息｡这就产生了一项新的需求---无线信号室内覆盖系统｡无线信号室内覆盖系统作为移动通信的设备之一,其最大的特点就是系统主要用来解决大型建筑物内部的信号盲区,通过覆盖使信号在有关空间区域内有效,使客户不在受建筑物空间和屏蔽束缚,实现在有效域内的工作协调和指挥调度需求｡由于建筑原因(多为大型建筑物,钢筋水泥结构屏蔽较严重),特别是一些大型地下建筑(地下1-4层),往往是覆盖盲区,因此,如何解决好室内无线覆盖,满足用户需求,提高网络质量,已变得越来越重要,也成为无线通信网络优化的一个焦点｡室内无线覆盖问题从广义上来讲,不仅仅是对室内盲区的改善,同时也应包括对室内无线通信质量､网络质量､系统容量的改善｡室内无线对讲通信对大楼物业管理的高效率带来可能;也是业主和保安管理大楼最简洁和方便的一种通信工具｡室内无线对讲通信的改善,对于业主提高大楼(建筑)形象､应对突发事件､提高办事效率和为用户提供更好更完美的服务具有很大意义｡无线对讲系统的无线对讲信号有效覆盖区域为地下及地上建筑,以确保无线对讲系统通信之清晰､流畅｡保障业主内部管理､物业使用和维护,以及保安､消防､紧急通信之要求等,使其内部管理､维护以及保安､消防人员之间方便､快捷地保持联系､通讯｡二､需求分析*****位于上海****路****号(滨江区域),总建筑面积约62万平方米｡涵盖江景豪宅､国际知名五星级酒店及酒店式公寓､主题商业等物业类型,共同构成浦江黄金岸线上耀眼的城市综合体｡本项目由于面积较大,在今后入驻的客户数量将会越来越多多,所以安全保卫工作和供电､电梯､消防工程保障工作的落实反应速度要求较高｡应付突发性事件的处理,都离不开快速反应的无线电对讲调度联系｡简单的对讲机通讯远远不能满足管理工作的需要,必须要进一步完善和改造,满足随叫随通,大范围和地下室联系均有保障的通话效果｡需要为本项目的保安配置一套大楼内的无线对讲系统,但是由于建筑物的金属屏蔽,无线电对讲机功率有限,无法满足所有楼层的信号覆盖,因此必须建立一套无线对讲覆盖系统,保证无线信号覆盖率达到95%,并且按无委的要求在离开大厦100米的地方不产生干扰信号｡因此,为保安配备一套无线对讲通讯系统,是非常必要的｡三､技术分析3.1､本项目在无线对讲通讯方面将会面临以下两个方面的问题:1)信号覆盖:建筑物自身的屏蔽和吸收作用,将会造成无线电波较大的传输衰耗,形成了移动信号的弱场强区甚至盲区,本次项目设计要求覆盖范围包括广场内所有建筑和地下层｡2)质量方面:本大楼属于框架建筑物,在框架空间极易存在无线频率干扰,服务区信号会不稳定,出现乒乓切换效应,话音质量难以保证,并出现掉话现象｡3.2､所以,本项目的无线对讲通讯应包满足以下要求:1)对讲覆盖范围:地下车库以及地面楼层的公共区域,主要涉及机房,消防楼梯等盲区死角｡2)频道分组:设计为全区无缝隙覆盖提供四个异频转发组,同时为同频组1､同频组2等分别提供同频组(同频组内的对讲机不工作在无线对讲系统内,所以不能覆盖整个建筑),但监控中心的对讲机可随时切换到同频组上和同频组1､同频组2等组联系｡3.3､无线频率的选用根据本项目的实际情况及目前无线频率的使用条件,我们可以选用150MHz(VHFl46—174MHz)或450MHz(UHF400-430MHz)频段作为项目的无线通信频率｡本方案暂选用400-430MHz频段进行设计,由于具体选用什么频段､什么频率组需要由用户向无线电管理局申请,待无线电管理局批准后才能决定｡由于本项目的无线对讲系统采用的是无线异频中继的方法来解决对讲机通信距离的问题,因此需要申请两对无线电频率,其中一个用作上行频率,一个用作下行频率｡而系统的布线结构将可以保持不变｡系统设计使信号在广场建筑物内的公共部位和人员经常活动区域有效地覆盖,使整个系统达到覆盖均匀,信号清晰,稳定可靠｡本设计应保证以上要求,以满足本酒店内部管理､酒店使用和维护,以及保安､消防､紧急通信之要求等,使其内部管理､维护以及保安､消防人员之间方便､快捷地保持联系､通讯｡本项目设计是以提高接收灵敏度来代替高发射功率辐射的方法｡严格按照无线电管理局所要求的低功率多点覆盖的原则设计本方案｡3.4､设计依据原信息产业部无[1998]178《微功率(短距离)无线电设备管理暂行规定》中华人民共和国卫生部颁发“环境电磁波卫生标准”无线电管理委员会的相关规定3.5､系统工作原理系统采用无线异频中继来扩大对讲机的通信范围｡其工作原理如下:若对讲机甲与对讲机乙之间由于距离比较远而无法实现通信｡在采用无线异频中继方法后,则当对讲机甲发信时,对讲机甲通过上行频率将信号发给中继器,中继器再通过下行频率将信号发给对讲机乙｡而当对讲机乙发信时,对讲机则通过上行频率将信号发给中继器,中继器再通过下行频率将信号发给对讲机甲｡由此扩大了对讲机之间的通信距离｡3.6､设计原则➢合理设定天线的位置､数量和输出功率,尽量减少天线的数量,降低输出功率,减少大厦中的无线信号; ➢由于高层切换频繁,掉话率高,设计中尽量作到室内场强均匀,信号强度好;➢尽量不使用干线放大器,以减少噪声的引入;➢合理安排走线;➢链路满足在覆盖区域载噪比 >15dB｡3.6､主要技术指标要求考虑到无线电发射的电磁干扰对办公和辅助设备以及人体的影响,层内的场强和功率必须控制在最低的范围内(根据无线电管理局的要求,室内信号不能对室外区域造成干扰)｡以本公司先前同类建筑的设计经验,在地面建筑层内天线功率将设定在100~500mw 等级下,保证系统的覆盖功率低于对讲机设备,不造成对设备和人体的干扰现象｡采用以提高接收灵敏度来代替高发射功率辐射的方法｡1)具备以下优点:系统的发射效率高于对讲机,往往造成对讲机可以接收到较好的音质,但来自对讲机的信号却因为建筑衰减而模糊不清,所以设计必须增加在工作区域特别是建筑结构复杂的区域的系统天线数量,经由靠近对讲机工作区域的系统天线接收到的信号将更为清晰,系统的发射功率也可大大降低｡2)辐射功率的上限参考以下数据:考虑到掌上型对讲机和微细胞天线对设备和人体的电磁干扰问题,我们将严格控制在各层内的发射功率,同时为了避免在屏蔽机房内的信号减弱问题,设计将做到在针对主要的大型机房提供专门的覆盖天线｡在室外部分,为了避免对周围其他区域产生干扰,对地面上的建筑边缘区域,将控制室内天线的功率来做到覆盖建筑外边缘50米范围｡3)辐射功率的下限:四､系统设计说明4.1､系统架构本方案全区覆盖信道4组,备用同频信8组(可增加),手持对讲终端设计容量为160台,实际终端数量与具体方案设计时信道数量､数据量及通话量相关｡根据建筑图纸,设计的对讲系统天线为244副｡本方案全区覆盖信道4组,备用同频信道8组,系统配置的对讲机用户为100台｡拟采用4个无线中继台,收发各用4个频率,通过分配器､功分器和电缆分别将信号送到项目内各层面和地下室｡考虑到无线干扰的因素,因此地上部分的层面采用中继台小功率天线覆盖的总体方案,中继台拟安放在安保室内｡本系统设计使信号在有关空间区域内即对讲信号有效覆盖区域为地下及地上建筑以及对讲信号有效覆盖大楼地下车库､设备房及室外全体建筑,以确保无线对讲系统通信之清晰､畅通,使整个系统达到覆盖均匀,信号清晰,稳定可靠｡4.2､无线对讲示意图五､系统设备材料➢ MOTOTRBOTMXiR R8200数字常规中继信道机☐CP1300商业常规手持对讲机1、45W 高功率24小时 100%连续工作2、0.22μV （典型）高接收灵敏度3、75dB 高性能杂散抑制度4、0.5ppm 高频率稳定度5、启动时延短6、数字化处理的差转模式，信息失真度低7、配置网络接口，支持中继台远程诊断和控制8、模拟/数字移植，支持软件升级至数字模式9、尺寸：132.6*482.6*296.5毫米标准配置： 中继信道机240V AC 电源 安装指南 两年保修服务基本功能：1、大型开/关/音量大小旋钮可快速、轻松地调节音量；2、LED 指示器可显示信道、扫描和监听状况；3、有质感的大PTT 按键易于发现，使用时无需眼睛定位；4、可编程侧键用于快递访问四种用户定制功能；5、附件连接器提供方便的语音附件连接；6、连接端口用于通过计算机进行对讲机编程；7、正面的左/右按键便于选择信道，以前面板编程模拟浏览菜单或选择参数；8、前面板编程按键能够快速访问6种用户定义功能； 9、具有大型8位字母数字显示及用户友好图标显示的LED.其他特性：内置语音整理功能，增强私密通话；更高的指标提升了抗干扰能力为你提供更加清晰的通信； X-pand 技术能够在嘈杂的环境中提供清晰的语音； 多信道——99个信道允许你和所有的员工保持通讯畅通； 5个可编程按键——可一键触发多达十个用户可选功能； 直通模式可在无中继台时确保顺畅的通话； 易于操作，外型轻巧。

两江企业总部大厦无线对讲系统技术方案目录1工程概述 (3)2方案设计依据 (3)3方案设计思路及方案说明 (3)3.1 设计原则 (3)3.2 覆盖目标 (4)3.3 技术分析 (4)3.4 信号源 (5)3.5 方案说明 (5)3.6 无线信号的计算 (5)3.7 场强预测 (8)3.8 泄漏分析 (8)4系统功能描述 (9)5系统组成及安装要求 (9)5.1 系统组成 (9)5.2 设备安装说明 (9)5.2.1室内天线安装 (9)5.2.2馈线走向 (10)5.2.3射频连接器安装 (10)5.2.4耦合器、功分器的安装 (10)5.2.5标签 (10)1工程概述重庆两江企业总部大厦重庆两江新区龙兴工业园，由重庆两江新区置业发展有限公司投资建设，占地约50083平方米，项目建筑面积约110000平方米。

成后将成为全国最长、最宽的办公楼。

本次方案主要针对大厦及周边园区进行覆盖。

该建筑体是封闭性较强的建筑体，包括地下层以及地面建筑，地下层形状均为不规则空间，墙体厚实，封闭严重，对无线信号的传输影响较大。

手持式无线对讲机在使用过程中，有较多盲区，会较大影响工作效率，造成诸多不便。

经过实地测试及分析需要架设无线中继系统，进行地面及地下信号覆盖分布，在工程的设计和施工过程，尽量考虑元器件安装牢固，馈线的敷设简便、易行。

天线的位置布设合理，既使信号分布均匀，又保证可靠、美观; 在满足设计要求的前提下，尽量使用较低的输出功率，达到良好的覆盖效果，参照中华人民共和国卫生部颁发“环境电磁波卫生标准”，保护周围人员卫生健康。

由于结构复杂，单机盲点率高，设计中尽量做到室内场强均匀，并有足够的信号强度。

考虑今后系统扩容和多频点信号覆盖，所有的元器件设备和室内天线均采用多频点器件和线缆接口，并设计一定的功率分配余量。

2方案设计依据中华人民共和国无线电管理条例超短波无线电台(站)和移动通信网的技术设计内容无线电管理局 ITU-T及ITU-R 国际电联相关标准GB/T15844.1 移动通信调频无线电话通用技术条件GB 6280 25～1000 MHz陆地移动通信网的容量系列及频道配置 GB/T15542－1993/7 数字程控自动交换机技术要求GA267-2000 计算机信息系统雷电电磁脉冲安全防护规从业主了解的建设此项目的需求。
