无线对讲机覆盖系统工程技术方案设计无线对讲机覆盖系统是在一定范围内建立起的无线对讲机通信网络，这项技术的应用已经涵盖了各行各业，如公共安全、交通运输、物流仓储、航空航天、能源电力、教育医疗等领域。
本文将就无线对讲机覆盖系统的工程技术方案进行详细设计。
一、需求分析在设计无线对讲机覆盖系统前，首先需要对系统的需求进行深入分析。
主要包括以下几个方面：1.覆盖范围：根据实际使用场景的大小和形状要求，确定覆盖范围。
2.通信质量：根据使用人员对通信质量的要求，确定信号传输范围及强度。
3.部署要求：根据实际场地环境，确定系统设备的摆放位置和数量。
4.功能需求：根据使用者实际需求，确定系统所需功能，如群组通话、单呼、语音提示等。
二、系统设计1.系统拓扑结构设计根据实际场景需求，可以采用星型、扇形、环形、蜂窝状等多种拓扑结构。
通过无线对讲机与中央控制台之间的无线通信，实现信息传递和数据交互。
根据需求确定各个辐射点及接收点的位置，并进行适当调整，以确保信号覆盖。
2.基站设备选型与部署基站设备的选型应根据场景需求和预算来确定。
在选择无线对讲机时，需要考虑信号传输范围、防水性能、电池续航时间、耐用性等因素。
在部署过程中，需要根据需求和地理环境确定每个基站设备的位置，以确保覆盖范围和通信质量。
3.信道规划与频率管理在建设无线对讲机覆盖系统时，需要对频率资源进行规划和管理。
根据通信质量要求和使用密度，采取合适的信道划分方案，以避免频率干扰和信道冲突。
在进行频率管理时，应与相关机构进行协调，遵守国家的频率管理规定。
4.硬件设备选购和配置根据需求分析和系统设计，选购合适的硬件设备。
包括无线对讲机、中继站、基站、天线、配件等。
根据系统设计中需要覆盖的范围，选择合适的天线类型和配置，以保证信号覆盖范围。
5.系统集成与测试在进行无线对讲机覆盖系统工程时，需要进行系统集成和测试。
首先进行设备的安装和连接，然后进行设备调试和配置，确保各个设备能够正常工作。
楼宇无线对讲系统室内覆盖解决方案
一、方案背景
为了满足楼宇的物业、安保、消防、紧急通信的需求，保证管理、运营、维护等部门的日常工作顺利、安全、高效进行，无线对讲机通信系统提供了便利而高效的途径。
由于无线对讲机信号容易受到楼宇建筑物室内墙体等障碍物的阻挡而严重衰减，话音信号受到干扰影响通信质量，室内覆盖部分区域存在信号盲区，我们按照客户提出的具体需求，参照我们的项目实施的经验，提供了室内无线对讲信号覆盖系统方案。
二、解决方案
我们提供了以下楼宇室内无线对讲信号覆盖解决方案：通过铺设低损耗射频同轴电缆，室内全向吸顶天线完成楼宇室内信号的全覆盖。
通过安装耦合器、功分器完成功率分配，整个室内分布系统将无线信号扩展至室内无线信号的盲区，保证了楼宇的地下车库以及地面楼层的公共区域、主要设备机房，消防楼梯、电梯等区域都能够实现清晰的无线对讲通话。
无线信号覆盖面积较小的楼宇系统示意图如下所示：
楼宇无线信号覆盖示意图
由于一些楼宇的室内无线信号覆盖面积较大，我们通过增加干线放大器增强射频信号，从而增大覆盖面积。
我们推荐使用的MOTOROLA 无线通信系统帮助楼内工程、物业等部门内部人员有效地完成监控、调度、管理等，提高了效率，降低了成本。
基于MOTOROLA主设备的无线对讲系统图设计如下：。

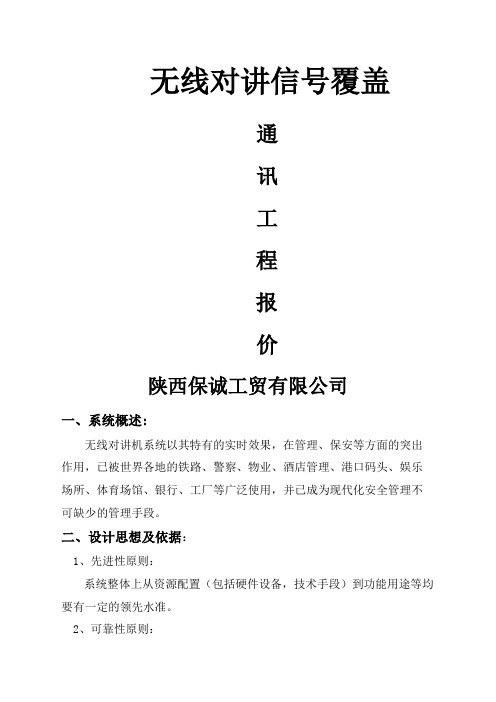

无线对讲信号覆盖通讯工程报价陕西保诚工贸有限公司一、系统概述:无线对讲机系统以其特有的实时效果，在管理、保安等方面的突出 作用，已被世界各地的铁路、警察、物业、酒店管理、港口码头、娱乐 场所、体育场馆、银行、工厂等广泛使用，并已成为现代化安全管理不 可缺少的管理手段。
二、设计思想及依据：1、先进性原则： 系统整体上从资源配置（包括硬件设备，技术手段）到功能用途等均要有一定的领先水准。
2、可靠性原则：系统的各项资源包括硬件设备等的可靠性要有一定的高标准，工作稳 定，易于维护；在出现硬件故障时，要有可靠的备用手段。
3、技术成熟性原则： 系统应尽量采用先进成熟的技术，使之建成后就能投入实际使用，达到设计的使用效果。
4、可扩展原则：系统总体架构合理，设计容量适度，并且要有可扩展性，在保护原来 投资的前提下可增加资源扩容，包括通信覆盖及距离的增加。
三、信道及信号覆盖要求要求有三个独立的信道进行工作，信号覆盖地下室一、二层，以及地 上部分和各楼层之间。
根据以上要求，特制定以下系统方案：根据贵处要求，我们拟选择以下方案：采用常规中转台工作模式，其 具有设备简单、无人值守、工作稳定可靠等的优点。
整个通讯网为 400MHZ 无线通信系统。
根据用户的要求，我们拟建伍 KENWOOD TKR850 作为中转台，可 增加手持机的通信范围和能力，快速、简便、经济地解决特殊的覆盖范 围的问题，它为建立满足多种频段与功率等级要求的转发器提供了灵活 的解决方案，该系统安装方便，结实耐用，在任何苛刻环境下均可体现 优越性能。
可适用于多种场合。
该方案能实现全自动无人值守：工作人员可以在覆盖范围内进行呼 叫通话，不需专人值班，无需传话，直接对讲。
新增两台中继台，分别负责两个信道的独立工作，天馈系统选用 400M 全向高增益天线，保障信号强度，天线安装位置在大楼顶部，保障 室外信号的覆盖。
地下室公分两层，其中地下二层共分两个部分，在地下一层、二层 分别设置无线发射天线，从而达到和地上部分的无线通话。

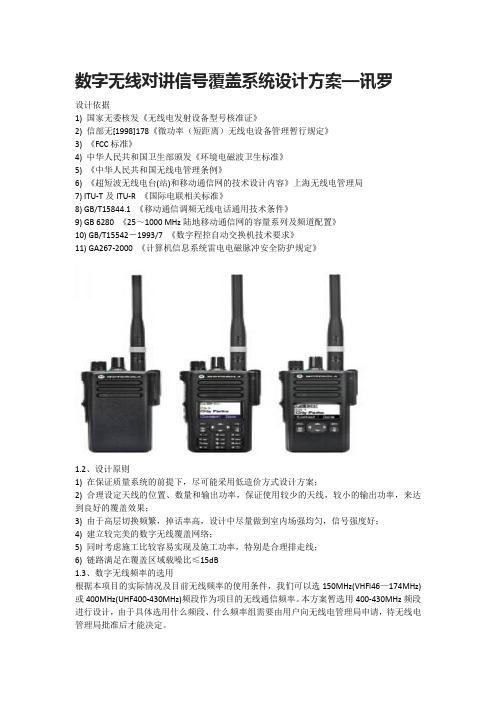

数字无线对讲信号覆盖系统设计方案—讯罗设计依据1) 国家无委核发《无线电发射设备型号核准证》2) 信部无[1998]178《微功率（短距离）无线电设备管理暂行规定》3) 《FCC标准》4) 中华人民共和国卫生部颁发《环境电磁波卫生标准》5) 《中华人民共和国无线电管理条例》6) 《超短波无线电台(站)和移动通信网的技术设计内容》上海无线电管理局7) ITU-T及ITU-R 《国际电联相关标准》8) GB/T15844.1 《移动通信调频无线电话通用技术条件》9) GB 6280 《25～1000 MHz陆地移动通信网的容量系列及频道配置》10) GB/T15542－1993/7 《数字程控自动交换机技术要求》11) GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规定》1.2、设计原则1) 在保证质量系统的前提下，尽可能采用低造价方式设计方案；2) 合理设定天线的位置、数量和输出功率，保证使用较少的天线，较小的输出功率，来达到良好的覆盖效果；3) 由于高层切换频繁，掉话率高，设计中尽量做到室内场强均匀，信号强度好；4) 建立较完美的数字无线覆盖网络；5) 同时考虑施工比较容易实现及施工功率，特别是合理排走线；6) 链路满足在覆盖区域载噪比≤15dB1.3、数字无线频率的选用根据本项目的实际情况及目前无线频率的使用条件，我们可以选150MHz(VHFl46—174MHz)或400MHz(UHF400-430MHz)频段作为项目的无线通信频率。
本方案暂选用400-430MHz频段进行设计，由于具体选用什么频段、什么频率组需要由用户向无线电管理局申请，待无线电管理局批准后才能决定。
本项目设计是以提高接收灵敏度来代替高发射功率辐射的方法。
严格按照无线电管理局所要求的低功率多点覆盖的原则设计本方案。
1.4、天线选址的原则天线选址的原则按越重要越排前的原则如下：1) 隐蔽保证：在无线站点之间的天线应该将以隐蔽，达到美观的效果2) 馈线长度：在保证隐蔽的前提条件下，尽量选择馈线长度最短的位置以减少损耗，为客户降低成本。
对讲无线覆盖工程方案一、无线覆盖工程设计原则1.需求调研：在进行无线覆盖工程设计之前，首先需要对工程需求进行全面的调研。
需要考虑的因素包括：覆盖区域的大小、形状和地形地貌特点；使用场景的特殊要求，例如特定楼层、地下室或封闭式场所的覆盖需求；用户数量和通信数据量的估算；业务类型和服务质量等方面的要求等。
2. 基础设施评估：进行无线覆盖工程设计时，需要对现有的基础设施进行评估。
如果已有通信基站、室分系统等基础设施，需评估其覆盖范围、信号强度、干扰情况等因素；如果是新建项目，需评估可供利用的通信基站、电源、传输线路等设施。
3. 技术方案选择：根据需求调研和基础设施评估结果，选择合适的技术方案。
比如，针对需要覆盖的场景和业务需求，选择室内分布式天线系统（DAS）、室内小微基站系统、覆盖扩展系统等技术方案。
4. 设备选型：根据技术方案确定所需的设备，包括信号发射设备、接收设备、室内天线等设备。
需考虑设备的性能指标、相容性、可靠性、兼容性等因素。
5. 合规性考虑：设计无线覆盖工程时，需考虑各种技术、设备的合规性。
包括对国家通信管理规定、无线电频率使用规划、环境保护、辐射安全等方面的规定，以及相关行业标准和技术规范等。
二、无线覆盖工程技术要点1. 信号传播特性：了解信号在不同环境下的传播特性，包括自由空间传播、绕射、反射、折射、多径效应、衰减等因素，选择合适的天线类型和位置，优化覆盖效果。
2. 干扰与防护：评估现有的无线网络和其他电磁设备对无线覆盖工程的干扰情况，采取合适的干扰抑制措施，确保通信质量。
3. 覆盖规划：根据需求和环境特点，进行合理的覆盖规划，确定覆盖区域的边界和覆盖角度，确保覆盖完整性和一致性。
4. 网络优化：在实际覆盖工程中，需要在设计完成后进行网络优化。
通过调整天线方向、增减设备功率、优化覆盖范围等措施，提高网络的覆盖效果和容量。
5. 系统集成：无线覆盖工程通常需要多种设备和技术的集成应用，需要考虑设备之间的兼容性、连接方式和协议，确保整个系统能够协调工作。
MOTO数字常规无线对讲系统覆盖方案一想起MOTO数字常规无线对讲系统，我就想起了那些在工地上挥汗如雨的工人，他们需要稳定的通信设备来保证工作顺利进行。
那么，如何设计一个高效、稳定的无线对讲系统覆盖方案呢？我就用我那十年的方案写作经验，给大家详细讲解一下。
我们得明确一下覆盖范围。
这次方案的目标是覆盖整个工地，包括办公区、施工区、仓储区等。
这样一来，我们就可以根据实际需求，合理布置基站和天线，确保信号稳定、覆盖全面。
1.基站选址基站位置应尽量靠近覆盖区域的中心，以减小信号衰减；基站周围不能有高大建筑物遮挡，以免影响信号传播；基站附近应有稳定的电源供应，保证设备正常运行。
综合考虑这些因素，我们可以将基站安装在工地中心位置的一座高楼顶上，这样可以保证信号覆盖到整个工地。
2.天线布局天线高度要足够，以覆盖整个工地；天线方向要调整好，避免信号盲区；天线间距要适当，以免相互干扰。
在实际操作中，我们可以采用定向天线和全向天线相结合的方式，确保信号覆盖无死角。
3.信号增强安装信号放大器，提高信号强度；使用分布式天线系统，将信号均匀分布到整个工地；增加基站数量，缩小覆盖范围，提高信号质量。
4.通信设备选型设备性能：选择具有良好性能的设备，确保通信质量；设备品牌：选择知名品牌，保证售后服务；设备价格：合理控制成本，避免过度投资。
5.系统调试与优化检查基站和天线是否正常工作；调整天线方向和间距，消除信号盲区；监测信号强度和通信质量，必要时进行调整；对用户进行培训，确保他们能够熟练使用无线对讲设备。
6.后期维护定期检查设备，发现问题及时处理；定期调整天线，保持信号覆盖效果；更新软件和硬件，提高系统性能；建立应急预案，应对突发情况。
覆盖整个工地的MOTO数字常规无线对讲系统，实施起来可得注意几个关键点，免得后期出现麻烦。
是基站选址，得找个信号能均匀发散的地方，别让信号死角成了大问题。
1.注意事项：基站位置选择要避开信号干扰源，比如高压线、大型金属结构等。

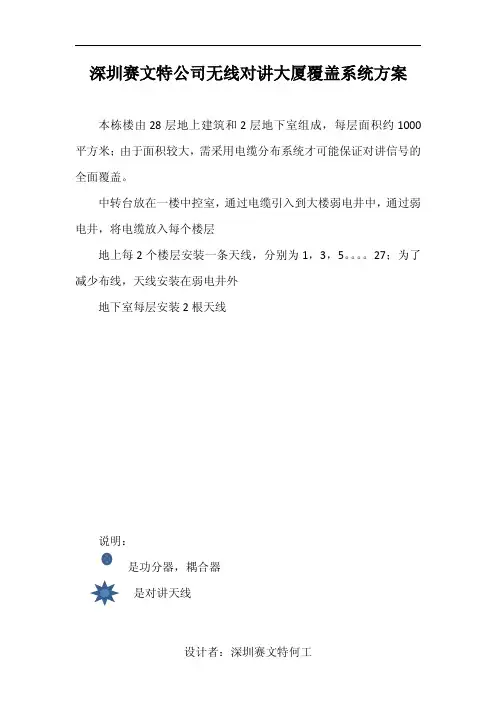

深圳赛文特公司无线对讲大厦覆盖系统方案
本栋楼由28层地上建筑和2层地下室组成，每层面积约1000平方米；由于面积较大，需采用电缆分布系统才可能保证对讲信号的全面覆盖。
中转台放在一楼中控室，通过电缆引入到大楼弱电井中，通过弱电井，将电缆放入每个楼层
地上每2个楼层安装一条天线，分别为1，3，5。
27；为了减少布线，天线安装在弱电井外
地下室每层安装2根天线
说明：
是功分器，耦合器
是对讲天线
河南省帝乙名科贸对讲系统覆盖方框图：
弱电
井
27楼。
楼
7楼
5楼
3楼
中转台
1楼
-1楼
-2楼。
无线对讲系统施工方案无线对讲系统施工方案一、项目背景随着科技的不断进步和社会的发展，无线对讲系统被广泛应用于建筑工地、工厂、商场、学校等场所。
这种系统具有方便、高效、稳定等特点，为工作人员提供了便捷的沟通方式，提高了工作效率。
本项目旨在为某商场安装一套无线对讲系统，以提升商场的管理和协调能力。
二、施工目标1. 为商场各个部门提供一个高效稳定的沟通平台，方便协调工作；2. 提高员工之间的沟通效率，减少工作出错率；3. 提升商场的整体管理水平，提高服务质量。
三、施工内容1. 硬件设备准备：根据商场的大小和布局，确定需要安装的对讲机数量和位置。
将对讲机分为不同组别，每个组别有一台主机和多个副机，使得不同部门之间可以独立沟通，也可以与其他部门进行联络。
2. 软件系统搭建：根据商场的需求，搭建一个对讲系统的软件平台，以实现对对讲机的集中管理、配置和监控。
通过软件系统可以实现对讲机的呼叫、广播、分组管理等功能，方便管理和协调各个部门的工作。
3. 无线信号优化：针对商场的具体环境进行现场勘测，优化无线信号的传输效果。
通过合理布置对讲机的位置，使用高性能的天线等设备，保证无线信号的稳定强劲，避免信号覆盖不到位的情况发生。
4. 系统培训和测试：在安装完成后，对商场的员工进行系统使用培训。
讲解对讲机的使用方法和操作步骤，提供技术支持，解决使用过程中的问题。
同时进行系统测试，确保系统的稳定运行和功能正常使用。
四、施工过程和计划1. 调研阶段：了解商场的具体需求，确定系统所需设备和软件平台，编制施工方案和预算。
2. 设备准备和采购：根据需求采购对讲机和相关设备，同时准备软件平台所需的服务器和网络设备。
3. 硬件设备安装：根据现场情况确定设备安装位置，进行设备安装和布线工作。
4. 软件系统搭建和配置：根据商场需求，搭建对讲系统的软件平台，并进行配置和联调。
5. 无线信号优化：根据现场环境进行无线信号的调试和优化，确保信号覆盖到位。
无线对讲系统施工方案一、施工目标：根据需求，为场所提供稳定、高效、可靠的无线对讲系统，以便实现即时沟通和联络工作。
二、施工内容：1. 确定安装位置：根据场所的布局和需要覆盖的区域，确定无线对讲设备的安装位置，并将其标示出来。
2. 安装设备：按照安装位置，固定无线对讲设备，包括对讲主机和无线对讲机，确保设备固定牢固。
3. 连接电源和网络：将无线对讲设备连接至电源，并通过有线或无线方式将主机连接至场所的网络，确保设备正常工作。
4. 连接配套设备：将无线对讲设备与其他配套设备连接，如喇叭、耳机等，以实现声音的传输和接收。
5. 进行网络设置和功能调试：根据场所的具体需求，进行无线对讲系统的网络设置和功能调试，确保系统正常运行并满足使用者的要求。
6. 进行信号测试和调整：通过对无线对讲系统的信号进行测试和调整，确保信号强度达到预期，并且覆盖范围满足需求。
7. 进行操作指导和培训：向使用者提供对于无线对讲系统的操作指导和培训，确保使用者能够熟练操作系统，并了解其基本功能和使用方法。
8. 安装防护措施：在设备安装完毕后，进行相应的防护措施，如加装保护罩，设置密码等，以确保设备的安全和稳定性。
三、施工周期：根据场所的大小和需求的复杂程度，施工周期可能在数天至数周之间。
四、施工人员：由经验丰富的无线对讲系统工程师和技术人员组成施工团队，确保施工过程顺利进行。
五、施工费用：根据施工内容和实际情况，确定施工费用，并与需求方进行谈判和确认。
六、施工过程中的注意事项：1. 在施工过程中，保持与需求方的沟通，确保施工进度和质量的符合预期。
2. 注意施工安全，确保施工现场的安全和整洁。
3. 进行施工记录和工程验收，确保施工工程的质量和效果。
七、施工完成后的服务：施工完成后，提供一定的售后服务和技术支持，确保无线对讲系统的长期稳定运行。
以上是无线对讲系统的施工方案，旨在提供一种较为综合和系统的施工指导，以确保无线对讲系统在施工过程中的顺利进行，并在施工完成后能够满足需求方的使用要求。

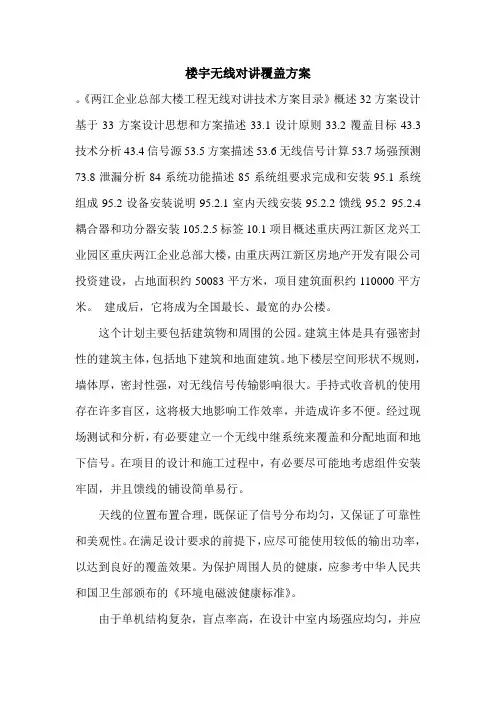

楼宇无线对讲覆盖方案。
《两江企业总部大楼工程无线对讲技术方案目录》概述32方案设计基于33方案设计思想和方案描述33.1设计原则33.2覆盖目标43.3技术分析43.4信号源53.5方案描述53.6无线信号计算53.7场强预测73.8泄漏分析84系统功能描述85系统组要求完成和安装95.1系统组成95.2设备安装说明95.2.1室内天线安装95.2.2馈线95.2 95.2.4耦合器和功分器安装105.2.5标签10.1项目概述重庆两江新区龙兴工业园区重庆两江企业总部大楼，由重庆两江新区房地产开发有限公司投资建设，占地面积约50083平方米，项目建筑面积约110000平方米。
建成后，它将成为全国最长、最宽的办公楼。
这个计划主要包括建筑物和周围的公园。
建筑主体是具有强密封性的建筑主体，包括地下建筑和地面建筑。
地下楼层空间形状不规则，墙体厚，密封性强，对无线信号传输影响很大。
手持式收音机的使用存在许多盲区，这将极大地影响工作效率，并造成许多不便。
经过现场测试和分析，有必要建立一个无线中继系统来覆盖和分配地面和地下信号。
在项目的设计和施工过程中，有必要尽可能地考虑组件安装牢固，并且馈线的铺设简单易行。
天线的位置布置合理，既保证了信号分布均匀，又保证了可靠性和美观性。
在满足设计要求的前提下，应尽可能使用较低的输出功率，以达到良好的覆盖效果。
为保护周围人员的健康，应参考中华人民共和国卫生部颁布的《环境电磁波健康标准》。
由于单机结构复杂，盲点率高，在设计中室内场强应均匀，并应达到足够的信号强度。
考虑到未来系统扩展和多频信号覆盖，所有组件和设备以及室内天线均采用多频设备和电缆接口，并设计了一定的功率分配裕度。
根据《中华人民共和国无线电管理条例》，本方案的设计基于超短波电台和移动通信网络的技术设计。
建成后，国际电联将成为该国最长、最宽的办公大楼。
这个计划主要包括建筑物和周围的公园。
建筑主体是具有强密封性的建筑主体，包括地下建筑和地面建筑。
四川都江堰市医疗中心无线对讲覆盖系统工程设计方案说明目录一、工程概述 (2)需求分析 (2)系统设计依据 (4)设计原则及造价 (5)工作范围 (7)二、WALKIE—TALKIE对讲机覆盖系统设计 (7)信号强度的推算 (9)系统设备详细资料 (12)三、施工说明 (13)电源系统 (13)接地系统 (13)标签的粘贴 (13)四、施工组织计划 (14)五、施工周期 (15)六、项目实施流程图 (16)七、技术培训方案 (17)培训内容与培训时间 (17)操作员培训 (17)操作及标准规程制订 (18)八、售后服务措施 (18)免费维修保养 (18)系统的完善 (19)维修保养分类 (19)维修记录 (19)保修期满 (19)一、工程概述1 .1.需求分析都江堰市医疗中心，这是上海对口援建工程的一座丰碑。
它位于都江堰市幸福镇联盟村、永丰村，占地总面积达到 81680平方米，总建筑面积为69488平方米。
都江堰市医疗中心竣工后，是集门急诊、医技楼、住院部为一体的综合性医院，也是都江堰市最大、设备最齐全的标志性医院，设计门诊量达2000人\日，床位数达到600床。
医疗中心由医技楼，门诊楼组成，每撞楼功能不一样。
无线对讲系统满足了医院内部保安及后勤中心紧急通讯的需要，使其内部管理、维护以及保安、消防人员享有方便、快捷地通讯。
根据四川都江堰市医疗中心区域日常工作的特点，我们认为无线对讲机覆盖系统应满足以下区域1)设计的对讲机覆盖系统的覆盖的区域为四川都江堰市医疗中心的公共区域，主要设备机房、楼宇内部楼梯及公共区域和车库平层以及地下层区域。
2)设计入网的对讲机发射功率为4瓦，系统天线输出电平为+10dBm，信号在覆盖区域内可测得的场强值不低于-85dBm,话音质量不低于3分效果。
3)天线分布系统设计在吊顶以内，采用无源器件连接，要求美观并降低故障率。
4)本次方案根据国家信息产业部要求我们将采用新一代的数字无线对讲覆盖系统。
1 .2.数字系统的趋势数字系统作为未来发展的趋势，本次世博项目上被广泛应用，如中国馆、演艺中心、世博轴等重大项目上都选用数字覆盖方案。
民用项目上日月光中心广场、金桥瑞仕花园酒店式公寓等项目上也得到应用。
1 .3.数字无线对讲系统的优势1)高效安全的调度管理数字系统具备固有的安全性，可以防止一般的利用扫描设备等装置进行的窃听，一千六百万个个呼号和组呼号，只有在频率相同，呼号都正确时才能呼通和监听，被监听的机会几乎是零。
不会被非法使用者/干扰信号烦扰,当对讲机响起时,一定是与使用者有关的呼叫.2)可增加一倍信道容量,降低设备成本数字信道机将现有信道分为2个时隙，将信道容量增至两倍，并且不需要增加合成设备。
扩充了系统容量，降低了用户投资。
3)数字/模拟系统兼容、保证系统平滑过渡，保护用户资源数字对讲机能够在模拟和数字两种模式下工作，让用户能够按照自己的规划，有计划地平滑过渡，不会造成通信的中断。
数字对讲机能够同时支持模拟信道和数字分组通话（手台、车台），支持模拟信道和数字通话组的混合扫描（手台、车台）。
使得跨网移动漫游在一定程度上成为可能，大大方便了用户的使用。
4)数字音质、使得清晰音质的范围更广数字系统具备特有的对环境噪声的抑制能力，即使在非常嘈杂的环境下讲话对方也能收听到清晰的话音，而背景噪音则被过滤掉。
5)省电40%由于数字信道机的双时隙特点，发射时间比模拟方式少了50%。
可以节省40%的电量消耗。
6)丰富的数据功能中文短消息功能：可利用PC或者具备按键的手台及车台发送中文短消息。
USB接口（手台及车台）：可直接连接PC等电子设备进行数据传输，更加方便。
1 .4.系统设计依据1)四川都江堰市医疗中心《弱电系统招标技术规范之无线对讲机系统技术澄清》；2)国家无线电管理局室内覆盖系统设计的标准和规范：国家无线电管理委员会，国无管[1994]19号文《关于公众数字蜂窝移动通信系统使用频段的通知》；◆中华人民共和国国家标准《电磁辐射防护规定》（国标GB8702-88）；◆GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范；◆YD/T 926.1-1997大楼通信综合布线系统第一部分：总规范；◆YD/T 5082-99建筑与建筑群综合布线系统工程设计施工图集；◆无线电管理局室无线电对讲机室内覆盖频率使用规范；◆无线电管理局无线对讲机覆盖系统验收规范；3)上海申奇通信设备有限公司产品手册及勘测设计规范。
1 .5.设计原则1)在保证系统整体质量及符合国家相关规定的前提下，尽可能降低工程造价成本。
2)施工的难度：尽量考虑施工过程中，原器件安装牢固，馈线的铺设简便、易行，保证施工不破坏楼宇结构和美观，同时考虑施工比较容易实现及施工效率，确定合理的走线方式。
3)场强与信号情况设计中尽量作到室内场强均匀，并有足够的边缘信号强度合理选择天线的类型和规划天线的输出功率及布放位置，使在满足设计要求达到良好的均匀覆盖同时采用的天线数量最少。
4)控制信号边缘场强为建立较完美的无线覆盖网络，在设计时兼顾边缘场强的计算，保证不会产生明显的信号泄漏，同时覆盖网络必须对外界的干扰小,并且不易受到其他同类设备的干扰，不仅要考虑通信的覆盖面，同时也要考虑到无线电干扰的存在性,必须依靠更合理的设计来避免互相的干扰问题。
1 .6.无线对讲机覆盖系统指标要求1)无线对讲的呼损率＜2％；无线对讲的接通率＞98％；2)无线对讲覆盖区内可接通率：要求在无线对讲覆盖区内的95％位置，99％的时间移动手持对讲机可接入网络；3)室内无线对讲覆盖的边缘场强：≥-85dBm，地下室及电梯≥-95dBm；4)外泄电平（建筑物50 米左右）＜-105dBm；5)覆盖区与周围各建筑内对讲机系统之间无互相干扰；1 .7.无线对讲机覆盖系统容量预测首先，根据对讲机通讯的特点一呼百应的方式，一个信道内可容量相当数量的对讲机，本次四川都江堰市医疗中心采用数字常规对讲机系统，从通信机制上实现了多工作组共享信道的方式来扩大通信容量，但考虑到通信组最终仍必须绑定在规定的信道和间隙中，若同个信道的相同间隙内容纳过多的工作组仍会出现堵塞现象，必须通过合理的规划来避免此类问题，影响信道堵塞的因素主要一下几点：A.信道内有通信十分繁忙的工作组（类似保安组）B.信道内工作组通信高峰期相近所以为避免堵塞问题，我们将繁忙的工作组错开，特殊必须长时间占用信道的工作组单独规划独占间隙。
多个不同通信高峰期的工作组组合在一个间隙内来解决通信堵塞的问题。
信道分配规划表如下：安保部1信道1间隙在网，覆盖全区，独占信道可通过旋转频道实现跨组通信，也设定工程部1信道2间隙在网，覆盖全区，独占信道管理部脱网脱网锁定在某个频道上。
业务部脱网脱网1 .8.工作范围此次提交给四川都江堰市医疗中心的设计方案包含了无线对讲机覆盖系统所必需的所有设备器件，并包含了从勘测设计、采购、安装、调试开通、培训及售后服务在内的所有内容。
二、无线对讲覆盖设计方案说明2 .1方案设计原则1)造价：在保证系统整体质量及符合国家相关规定的前提下，尽可能降低工程造价成本。
，采用低造价方式设计方案；2)天线的位置、数量和输出功率：合理设定天线的位置、数量和输出功率，来达到均匀覆盖并满足边缘场强要求；3)场强与信号情况：由于市区频率复用造成频率污染严重，容易受到干扰或干扰他人，设计中作到室内场强均匀，信号强度好；4)噪声影响：尽量减少使用干线放大器，以降低噪声的引入；5)考虑泄漏：为建立高品质的无线覆盖网络，在设计时应兼顾边缘场强的计算，保证不会产生明显的信号泄漏；6)施工难度：考虑施工容易实现及施工效率，合理安排走线；7)扩容考虑：考虑将来的扩容，采用宽频腔体耦合器、功分器和宽频室内8)天线等器件和馈线。
2 .2设计思路整个无线对讲室内分布系统是包括信号源、管理平台，无源天馈分布系统，干线放大器组成。
四川都江堰市医疗中心的对讲机覆盖系统设计容量为1套数字常规转发信道，可容纳2组以上覆盖馆区的工作组在网内工作，机房内由1个19英寸机柜组成主机部分，1数字常规信道主机，再由单根线缆送往楼层区域，经过计算天线末端的输出功率保持在12dBm左右，每套天线的输出增益均等，实现四川都江堰市医疗中心地下和地面的对讲机信号的均匀分布。
2 .3组网方式：采用异频中继的方式，1套数字转发信道组成，2 .4信道处理源的选择：选择摩托罗拉Xir R8200系列无线数字常规对讲信道机作为信号源，可提供纯净，清晰的话音转发和大功率输出。
更能安装于标准19英寸机柜内，可多路合路安装，单信道输出功率在40W。
电源采用220AC交流供电，峰值功耗500W。
2 .5信号外泄分析忧郁信号泄露会给系统带来过多的干扰，因此，在设计时要尽量减小信号泄露，根据不同的环境，一般采取以下两种方式：一是采用“多天线小功率”的方式；二是采用定向天线覆盖。
下面对不同系统的外泄进行如下分析，其中目前室内分布系统设计方案中，天线的出口功率一般都不会达到15dBm，无线对讲系统的天线通常设计在核心筒周围的走廊内，距离建筑边缘还有充足的衰减距离。
可测得到距离天线口20米处的信号强度基本上都小于-85dBm，满足系统需求。
2 .6天线安装位置和输入功率结合模拟测试的结果以及现场施工的可实施性，在满足无线对讲覆盖要求的情况下综合考虑原有布线路由以及天线点位，尽量节约成本。
详细无线对讲系统天线点位图见附件。
为防止室内信号泄漏，我们尽量降低天线口的入口功率，保证信号不外泄干扰室外其他建筑。
大楼主体距离公共区域50米以上，不会对周围其他建筑内的复用频率无线对讲覆盖系统产生干扰。
表 1边缘天线的信息2 .7信号强度的推算天线末端的信号推算根据无线电管理局的设计要求，天线末端的最大信号强度不能高于15dBm，设定以单根天线端口输出为10dBm，根据自由空间损耗公式 1：L = 32.4 + 20log (F) + 20Log(D)不同材料穿透损耗经验值:（400MHz）因此，建筑内天线能覆盖的半径遵循以下公式：P-15-12-8-L < -90dBmP=10dBmL=55dBm代入公式1算得天线能覆盖的半径为D=20M由此得出，设计天线端口增益为10dBm 的情况下，通过建筑的墙体，隔板和管道的充分衰减后，到达20M 处的信号可保持在-90dBm 以上，单根天线的覆盖半径小于20M 2 .8电磁辐射防护分析根据中华人民共和国国家标准《环境电磁波卫生标准》，即国标GB9172—88，环境电磁波容许辐射强度分为两个级别，如表 2所示：表 2电磁波辐射强度级别会受到任何有害影响的区域；B 、二级标准：为中间区，指在该电子波强度下长期居住、工作、生活的一切人群可能引起潜在性不良反应的区域。
