常用维修工具识别和使用维修工具是维护和修理机器、设备和家具等物品所必需的工具。
正确识别和使用常用维修工具对维修人员至关重要,可以帮助提高工作效率和安全性,并有效地减少损坏和误用的可能性。
下面是常见的维修工具和它们的用途以及如何正确使用。
1. 内六角扳手:用于拆卸和组装六角螺母和螺栓。
使用时应选择适当的尺寸并以适当的方向转动。
2. 深口扳手:用于拧紧和松动螺母。
使用时应选择适当的尺寸并以适当的方向旋转。
3. 手动螺丝刀:用于拧紧和松动各种类型的螺钉。
选择正确的尺寸,以适当的力度让螺丝刀钻入螺钉。
4. 电动扳手:使用电力提供高速扭矩,可迅速拧紧或松开螺钉和螺母。
操作时,应选择适当的扭矩设置和附件,并确保电动扳手的电力充足。
5. 手动锤子:用于打砸和排除物品或材料。
使用时应选择适当的类型和大小,并注意安全。
使用时,应注意避免直接用手捉住锤头。
6. 钳子:用于夹住和拧紧物品。
一般有平口钳、管钳、斜口钳、弯嘴钳等。
使用时应根据需要选择合适的尺寸和类型,注意安全并避免损坏被夹物品。
7. 接线钳:用于在电气设备中插线、剥线、夹线等。
使用时必须熟悉安全操作规程,并使用适当规格和尺寸的工具,以确保安全和有效性。
8. 管道扳手:用于拧紧和松开管道和管件连接。
使用时应根据管道直径选择正确的尺寸,避免过力或错误方向使用,更要注意安全。
9. 铁锯:用于削减金属或木材等材料。
使用时必须选用合适的规格和类型,根据实际需要选择不同的刃条,并采用安全规程。
10. 手动砂轮机:用于磨削或研磨金属、木材等物品。
使用时必须注意安全,并注意打开适当的防护措施。
以上是常用的维修工具,正确选择和使用可以显著提高工作效率和减少维修人员受伤的风险。
在使用任何工具之前,维修工人都应该注意安全机制,熟悉操作简要。
正确使用和维护工具,可延长其使用寿命并降低损坏的可能性。
维修电脑常用工具有哪些一、螺丝刀螺丝刀是维修电脑时必备的工具之一,用于拆卸和安装各种螺丝钉。
常见的螺丝刀包括一字螺丝刀和十字螺丝刀,需要根据不同的螺丝钉选择合适的螺丝刀。
二、钳子钳子主要用于夹持各种元器件,如电缆、插头等。
常用的钳子有尖嘴钳和平口钳,使用时要确保钳口能够牢固地夹住元器件,避免损坏或松动。
三、镊子镊子主要用于夹持细小的元器件,如电阻、电容等。
它的特点是夹持力强,可以避免元器件移动或倾斜。
同时,镊子也可以用于拔掉一些难以拔掉的插头。
四、万用表万用表是一种多功能的测量工具,可以用来测量电压、电流、电阻等参数。
在维修电脑时,万用表可以帮助我们检测电路是否正常,判断故障所在。
五、示波器示波器是一种用于测量和观察电信号波形的工具。
在维修电脑时,示波器可以帮助我们检测电路中的信号是否正常,以便找出故障所在。
六、清洁工具清洁工具包括清洁剂、酒精、棉签等,用于清洁电脑内部的灰尘和污垢。
电脑长时间使用后,内部的灰尘和污垢会积累,影响散热效果,甚至导致故障。
因此,定期清洁电脑内部是非常必要的。
七、焊接工具焊接工具包括焊台、焊笔、焊油等,用于焊接电子元器件和电线。
在维修电脑时,有时候需要更换损坏的元件或修复断线,这时就需要使用焊接工具进行焊接。
八、更换零件在维修电脑时,有时候需要更换一些损坏的零件,如内存条、硬盘等。
这些零件可以从电脑配件经销商处购买,也可以从废旧电脑上拆下一些可用的零件进行替换。
九、数据恢复工具数据恢复工具主要用于恢复因误操作或病毒感染而丢失的数据。
常见的数据恢复。
这些工具可以帮助我们找回丢失的数据,避免数据损失。
十、软件修复工具软件修复工具主要用于修复系统或应用程序的软件故障。
这些工具可以帮助我们快速恢复系统或应用程序的正常运行,避免软件故障导致的电脑问题。
设备部常用维修工具的使用在设备部门,我们通常需要处理各种设备的维护和修理工作。
为了保证这些设备的正常运行,我们需要使用一些常见的维修工具。
在这篇文章中,我将介绍一些设备部门常用的维修工具以及它们的使用方法。
1.螺丝刀和套筒扳手:这些是最常用的工具,用于拆卸设备的螺丝和螺母。
螺丝刀有多种类型,根据不同的螺丝类型选择不同的螺丝刀。
套筒扳手则用于拧紧或松开较大的螺母。
2.万用表:万用表可以用来测试设备的电压、电流和电阻。
它是一个用途广泛的工具,能够检测电路中的问题,并帮助我们找出故障的原因。
3.焊接工具:电焊机和焊锡是设备维护中的必备工具。
它们用于修复设备上的电路板、焊接电线和连接电器元件。
在使用焊接工具时,需要注意安全措施,例如佩戴防护眼镜和手套。
4.电动工具:电动工具包括电钻、电动扳手等,它们用于快速松紧螺丝,拧紧螺母和钻孔。
这些工具可以提高我们的工作效率,但使用时也需要注意安全。
5.橡皮锤和打孔工具:橡皮锤和打孔工具经常用于安装设备和调整部件的位置。
橡皮锤可以用来锤击设备以调整其位置,而打孔工具则可以用来打孔以便安装螺丝和固定装置。
7.清洁工具:保持设备的清洁是维护工作的重要部分。
清洁工具如吹气球、布和刷子可以用来清除设备上的灰尘和杂物。
在清洁设备时,需要小心谨慎,以免损坏设备。
除了以上列出的维修工具,设备部门还可能使用其他一些特殊的工具,以适应不同设备的维修需求。
然而,这些工具的使用都需要经验和技巧,需要注意安全,并遵循操作手册中的指导。
在设备部门,我们的目标是确保设备的正常运行,并及时修复任何故障。
熟悉和正确使用这些维修工具是我们工作的关键。
希望以上介绍的维修工具和使用方法能够帮助到你,使你更好地完成设备的维护和修理工作。

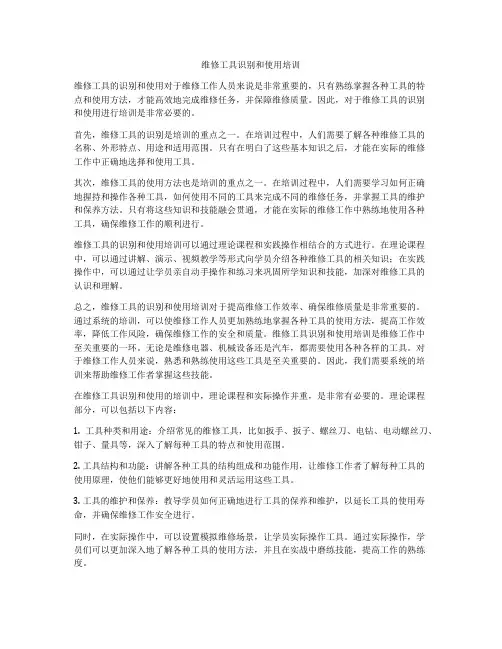

维修工具识别和使用培训维修工具的识别和使用对于维修工作人员来说是非常重要的,只有熟练掌握各种工具的特点和使用方法,才能高效地完成维修任务,并保障维修质量。
因此,对于维修工具的识别和使用进行培训是非常必要的。
首先,维修工具的识别是培训的重点之一。
在培训过程中,人们需要了解各种维修工具的名称、外形特点、用途和适用范围。
只有在明白了这些基本知识之后,才能在实际的维修工作中正确地选择和使用工具。
其次,维修工具的使用方法也是培训的重点之一。
在培训过程中,人们需要学习如何正确地握持和操作各种工具,如何使用不同的工具来完成不同的维修任务,并掌握工具的维护和保养方法。
只有将这些知识和技能融会贯通,才能在实际的维修工作中熟练地使用各种工具,确保维修工作的顺利进行。
维修工具的识别和使用培训可以通过理论课程和实践操作相结合的方式进行。
在理论课程中,可以通过讲解、演示、视频教学等形式向学员介绍各种维修工具的相关知识;在实践操作中,可以通过让学员亲自动手操作和练习来巩固所学知识和技能,加深对维修工具的认识和理解。
总之,维修工具的识别和使用培训对于提高维修工作效率、确保维修质量是非常重要的。
通过系统的培训,可以使维修工作人员更加熟练地掌握各种工具的使用方法,提高工作效率,降低工作风险,确保维修工作的安全和质量。
维修工具识别和使用培训是维修工作中至关重要的一环。
无论是维修电器、机械设备还是汽车,都需要使用各种各样的工具。
对于维修工作人员来说,熟悉和熟练使用这些工具是至关重要的。
因此,我们需要系统的培训来帮助维修工作者掌握这些技能。
在维修工具识别和使用的培训中,理论课程和实际操作并重,是非常有必要的。
理论课程部分,可以包括以下内容:1. 工具种类和用途:介绍常见的维修工具,比如扳手、扳子、螺丝刀、电钻、电动螺丝刀、钳子、量具等,深入了解每种工具的特点和使用范围。
2. 工具结构和功能:讲解各种工具的结构组成和功能作用,让维修工作者了解每种工具的使用原理,使他们能够更好地使用和灵活运用这些工具。
常用维修工具识别和使用方法在进行维修工作时,正确的识别和使用工具不仅可以提高工作效率,还能避免不必要的麻烦和安全隐患。
本文将介绍一些常用维修工具的识别和使用方法,以便读者更好地应对维修工作。
扳手扳手是一种用于拧紧和松开螺丝和螺母的工具。
主要分为固定扳手和活动扳手两种类型。
固定扳手一般不可调节,而活动扳手可以通过调节尺寸来适应不同的螺丝和螺母。
使用扳手时,需要将扳手对准螺丝或螺母,然后旋转扳手。
在上下转动时要保持扳手与螺丝或螺母的垂直,以避免滑动伤害和螺丝头的磨损。
梅花扳手梅花扳手也叫做十字梅花扳手,是一种专门用于拆卸和安装汽车轮胎的维修工具。
它通常由一个梅花型中心孔和四个L型杆组成。
使用梅花扳手时,需要将L型杆插入梅花型中心孔,然后用力拧动,以达到拆卸或安装轮胎的目的。
在使用梅花扳手时需要注意,拧装螺丝时需要按顺序进行,并注意力度的掌握。
手持电钻是一种方便快捷的电动工具,用于将螺丝钉或自攻螺丝固定在物体上。
手持电钻分为有线和无线两种类型,无线手持电钻一般使用电池供电。
使用手持电钻时,需要根据实际需要选择不同的钻头,并插入钻头夹紧器中。
然后按下开关,让钻头开始旋转,将螺栓或螺丝固定在所需要的位置。
使用手持电钻时需要遵循安全规范,注意握紧握把和避开钻头。
手动电动冲击钻头手动电动冲击钻头是一种可连续和非连续冲击的维修工具,用于对木材、金属和混凝土等材料进行钻孔。
使用手动电动冲击钻头时,首先需要确认钻头的类型和直径,然后安装在钻头夹紧器中。
启动手动电动冲击钻头并加大盘销,然后轻轻按下冲击按钮即可让钻头即刻进入工作。
手动锤子手动锤子是一种手持工具,通常用于对锤击工作的物体进行成型、塑造和组装。
手动锤子的类型有直柄、弯头和球形。
在使用手动锤子时,需要根据需要选择正确的锤头类型。
用手握住手柄和锤头的接触,然后用力敲击工作物体。
使用手动锤子时需要注意锤头和物体的角度和位置,以避免产生不必要的伤害和损失。
塔式千斤顶是一种用于举升和支撑重物的维修工具,通常用于汽车维修或建筑施工行业。

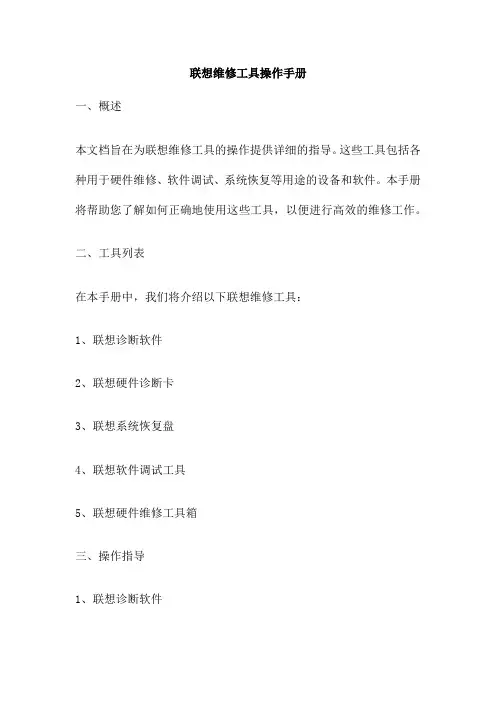

联想维修工具操作手册一、概述本文档旨在为联想维修工具的操作提供详细的指导。
这些工具包括各种用于硬件维修、软件调试、系统恢复等用途的设备和软件。
本手册将帮助您了解如何正确地使用这些工具,以便进行高效的维修工作。
二、工具列表在本手册中,我们将介绍以下联想维修工具:1、联想诊断软件2、联想硬件诊断卡3、联想系统恢复盘4、联想软件调试工具5、联想硬件维修工具箱三、操作指导1、联想诊断软件联想诊断软件是一种用于快速检测和识别系统问题的软件工具。
它可以帮助您确定故障的原因,并提供相应的解决方案。
请按照以下步骤操作:a.在联想官方网站上下载并安装联想诊断软件。
b.运行软件,选择您的操作系统和语言。
c.在软件界面中,选择您遇到的问题类型,例如系统崩溃、网络连接问题等。
d.根据软件的提示,进行相应的操作和回答问题,以获取解决方案。
e.如果您无法解决问题,请参考软件的“帮助”文档或在线支持获取更多帮助。
2、联想硬件诊断卡联想硬件诊断卡是一种用于检测硬件故障的工具。
它可以帮助您确定硬件故障的位置,并提供相应的解决方案。
请按照以下步骤操作:a.将联想硬件诊断卡插入计算机的PCIe插槽中。
b.打开计算机,并进入BIOS设置界面。
c.在BIOS设置界面中,选择“启动”选项卡,并将“启动顺序”设置为“PCIe设备启动”。
d.保存设置并重新启动计算机,让硬件诊断卡开始工作。
e.在计算机屏幕上查看硬件诊断卡的输出结果,以确定故障的位置。
f.根据硬件诊断卡的建议,进行相应的维修操作或技术支持获取更多帮助。
3.联想系统恢复盘a.在联想官方网站上下载并创建联想系统恢复盘。
b.将恢复盘插入计算机的光驱中,并按照提示进行操作。
财务部ERP操作手册总帐操作手册标题:压力表、温度计考试题一、选择题1、下列哪一种仪表是用来测量压力的?A.电流表B.电压表C.压力表D.温度计2、下列哪一种仪表是用来测量温度的?A.电流表B.电压表C.压力表D.温度计3、压力表的精度等级分为哪几种?A.低级、中级、高级B.超低级、低级、中级、高级C.低压、中压、高压D.超低压、低压、中压、高压二、判断题1、压力表上的读数可以用来直接计算出压力的大小。

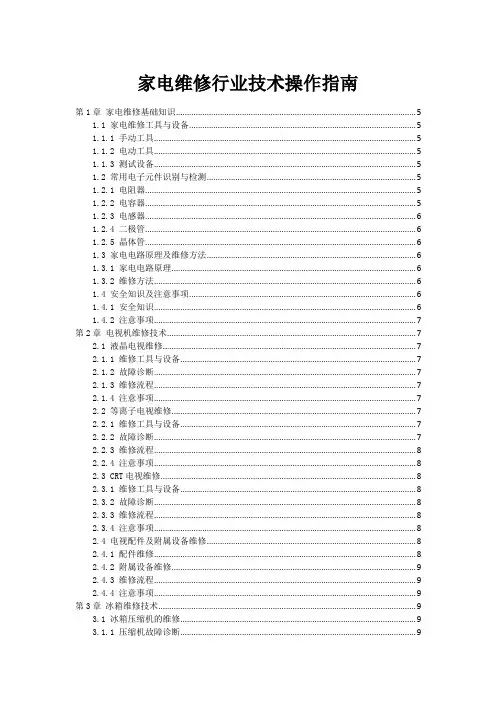

家电维修行业技术操作指南第1章家电维修基础知识 (5)1.1 家电维修工具与设备 (5)1.1.1 手动工具 (5)1.1.2 电动工具 (5)1.1.3 测试设备 (5)1.2 常用电子元件识别与检测 (5)1.2.1 电阻器 (5)1.2.2 电容器 (5)1.2.3 电感器 (6)1.2.4 二极管 (6)1.2.5 晶体管 (6)1.3 家电电路原理及维修方法 (6)1.3.1 家电电路原理 (6)1.3.2 维修方法 (6)1.4 安全知识及注意事项 (6)1.4.1 安全知识 (6)1.4.2 注意事项 (7)第2章电视机维修技术 (7)2.1 液晶电视维修 (7)2.1.1 维修工具与设备 (7)2.1.2 故障诊断 (7)2.1.3 维修流程 (7)2.1.4 注意事项 (7)2.2 等离子电视维修 (7)2.2.1 维修工具与设备 (7)2.2.2 故障诊断 (7)2.2.3 维修流程 (8)2.2.4 注意事项 (8)2.3 CRT电视维修 (8)2.3.1 维修工具与设备 (8)2.3.2 故障诊断 (8)2.3.3 维修流程 (8)2.3.4 注意事项 (8)2.4 电视配件及附属设备维修 (8)2.4.1 配件维修 (8)2.4.2 附属设备维修 (9)2.4.3 维修流程 (9)2.4.4 注意事项 (9)第3章冰箱维修技术 (9)3.1 冰箱压缩机的维修 (9)3.1.1 压缩机故障诊断 (9)3.1.3 压缩机维修注意事项 (9)3.2 制冷系统的故障排查与维修 (9)3.2.1 制冷系统故障诊断 (9)3.2.2 制冷系统维修操作 (9)3.2.3 制冷系统维修注意事项 (10)3.3 电气控制系统维修 (10)3.3.1 电气控制系统故障诊断 (10)3.3.2 电气控制系统维修操作 (10)3.3.3 电气控制系统维修注意事项 (10)3.4 门封、照明等部件维修 (10)3.4.1 门封部件维修 (10)3.4.2 照明部件维修 (10)3.4.3 其他部件维修 (10)第4章洗衣机维修技术 (11)4.1 洗衣机结构及工作原理 (11)4.1.1 洗衣机概述 (11)4.1.2 洗衣机结构 (11)4.1.3 洗衣机工作原理 (11)4.2 波轮洗衣机维修 (11)4.2.1 电机维修 (11)4.2.2 传动系统维修 (11)4.2.3 内外桶及波轮维修 (11)4.3 滚筒洗衣机维修 (11)4.3.1 电机维修 (12)4.3.2 滚筒维修 (12)4.3.3 加热器及排水系统维修 (12)4.4 洗衣机常见故障诊断与维修 (12)4.4.1 波轮洗衣机常见故障 (12)4.4.2 滚筒洗衣机常见故障 (12)4.4.3 故障诊断与维修方法 (12)第5章空调维修技术 (13)5.1 空调器结构及工作原理 (13)5.2 定频空调维修 (13)5.2.1 定频空调器特点 (13)5.2.2 故障诊断与维修 (13)5.3 变频空调维修 (13)5.3.1 变频空调器特点 (13)5.3.2 故障诊断与维修 (13)5.4 空调器制冷系统故障分析与维修 (14)5.4.1 制冷剂泄漏 (14)5.4.2 制冷剂过多或过少 (14)5.4.3 压缩机故障 (14)5.4.4 冷凝器、蒸发器故障 (14)第6章燃气具维修技术 (14)6.1 燃气灶维修 (14)6.1.1 燃气灶常见故障诊断 (14)6.1.2 燃气灶维修流程 (14)6.1.3 维修注意事项 (14)6.2 燃气热水器维修 (15)6.2.1 燃气热水器常见故障诊断 (15)6.2.2 燃气热水器维修流程 (15)6.2.3 维修注意事项 (15)6.3 燃气锅炉维修 (15)6.3.1 燃气锅炉常见故障诊断 (15)6.3.2 燃气锅炉维修流程 (15)6.3.3 维修注意事项 (15)6.4 燃气具安全装置检测与维修 (16)6.4.1 燃气具安全装置种类 (16)6.4.2 安全装置检测流程 (16)6.4.3 维修注意事项 (16)第7章小家电维修技术 (16)7.1 电风扇维修 (16)7.1.1 故障诊断 (16)7.1.2 维修流程 (16)7.1.3 维修注意事项 (17)7.2 吸尘器维修 (17)7.2.1 故障诊断 (17)7.2.2 维修流程 (17)7.2.3 维修注意事项 (17)7.3 电饭煲、电磁炉维修 (17)7.3.1 故障诊断 (17)7.3.2 维修流程 (17)7.3.3 维修注意事项 (17)7.4 厨房小家电维修 (17)7.4.1 故障诊断 (18)7.4.2 维修流程 (18)7.4.3 维修注意事项 (18)第8章家电电路板维修技术 (18)8.1 电路板基础知识 (18)8.1.1 电路板结构及设计原理 (18)8.1.2 常用元器件及其功能 (18)8.1.3 集成电路及其应用 (18)8.2 元器件焊接与拆焊 (18)8.2.1 焊接工具与材料 (18)8.2.2 焊接操作技巧 (18)8.2.3 拆焊操作技巧 (18)8.3.1 故障诊断方法 (18)8.3.2 常见故障类型及原因 (19)8.3.3 维修方法及注意事项 (19)8.4 电路板修复技术 (19)8.4.1 焊点修复技术 (19)8.4.2 线路修复技术 (19)8.4.3 元器件替换与升级 (19)第9章家电维修服务规范 (19)9.1 维修服务流程 (19)9.1.1 预约服务 (19)9.1.2 上门检测 (19)9.1.3 报价及维修 (19)9.1.4 维修完成 (19)9.2 用户沟通技巧 (19)9.2.1 耐心倾听 (19)9.2.2 明确表达 (20)9.2.3 尊重用户 (20)9.2.4 关注用户需求 (20)9.3 家电维修质量管理 (20)9.3.1 严格执行维修标准 (20)9.3.2 保证维修质量 (20)9.3.3 质量跟踪 (20)9.4 家电维修售后服务 (20)9.4.1 售后服务承诺 (20)9.4.2 售后服务响应 (20)9.4.3 售后服务评价 (20)第10章家电维修发展趋势与技能提升 (20)10.1 家电维修行业发展趋势 (20)10.1.1 市场规模持续扩大 (21)10.1.2 技术创新不断涌现 (21)10.1.3 绿色维修逐渐成为主流 (21)10.2 新型家电维修技术 (21)10.2.1 智能家居维修技术 (21)10.2.2 无人机维修技术 (21)10.2.3 新能源家电维修技术 (21)10.3 维修技能提升方法 (21)10.3.1 参加专业培训 (21)10.3.2 交流学习 (21)10.3.3 自主学习 (22)10.4 家电维修连锁经营与互联网应用 (22)10.4.1 连锁经营模式 (22)10.4.2 互联网应用 (22)10.4.3 创新服务模式 (22)第1章家电维修基础知识1.1 家电维修工具与设备在家电维修过程中,正确的工具和设备是必不可少的。

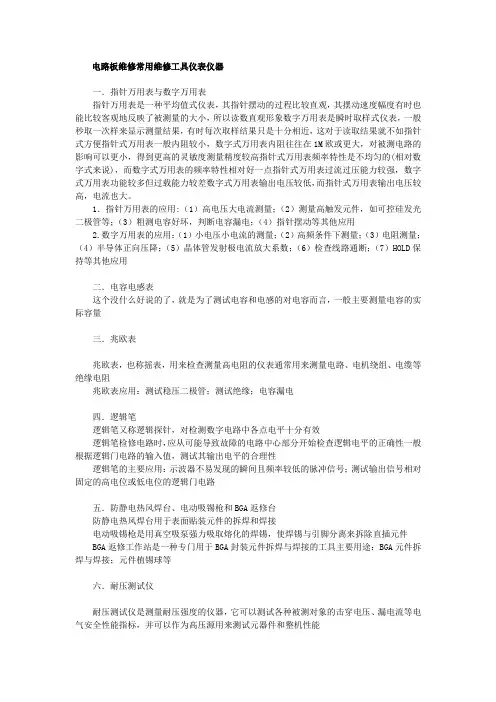

电路板维修常用维修工具仪表仪器一.指针万用表与数字万用表指针万用表是一种平均值式仪表,其指针摆动的过程比较直观,其摆动速度幅度有时也能比较客观地反映了被测量的大小,所以读数直观形象数字万用表是瞬时取样式仪表,一般秒取一次样来显示测量结果,有时每次取样结果只是十分相近,这对于读取结果就不如指针式方便指针式万用表一般内阻较小,数字式万用表内阻往往在1M欧或更大,对被测电路的影响可以更小,得到更高的灵敏度测量精度较高指针式万用表频率特性是不均匀的(相对数字式来说),而数字式万用表的频率特性相对好一点指针式万用表过流过压能力较强,数字式万用表功能较多但过载能力较差数字式万用表输出电压较低,而指针式万用表输出电压较高,电流也大。
1.指针万用表的应用:(1)高电压大电流测量;(2)测量高触发元件,如可控硅发光二极管等;(3)粗测电容好坏,判断电容漏电;(4)指针摆动等其他应用2.数字万用表的应用:(1)小电压小电流的测量;(2)高频条件下测量;(3)电阻测量;(4)半导体正向压降;(5)晶体管发射极电流放大系数;(6)检查线路通断;(7)HOLD保持等其他应用二.电容电感表这个没什么好说的了,就是为了测试电容和电感的对电容而言,一般主要测量电容的实际容量三.兆欧表兆欧表,也称摇表,用来检查测量高电阻的仪表通常用来测量电路、电机绕组、电缆等绝缘电阻兆欧表应用:测试稳压二极管;测试绝缘;电容漏电四.逻辑笔逻辑笔又称逻辑探针,对检测数字电路中各点电平十分有效逻辑笔检修电路时,应从可能导致故障的电路中心部分开始检查逻辑电平的正确性一般根据逻辑门电路的输入值,测试其输出电平的合理性逻辑笔的主要应用:示波器不易发现的瞬间且频率较低的脉冲信号;测试输出信号相对固定的高电位或低电位的逻辑门电路五.防静电热风焊台、电动吸锡枪和BGA返修台防静电热风焊台用于表面贴装元件的拆焊和焊接电动吸锡枪是用真空吸泵强力吸取熔化的焊锡,使焊锡与引脚分离来拆除直插元件BGA返修工作站是一种专门用于BGA封装元件拆焊与焊接的工具主要用途:BGA元件拆焊与焊接;元件植锡球等六.耐压测试仪耐压测试仪是测量耐压强度的仪器,它可以测试各种被测对象的击穿电压、漏电流等电气安全性能指标,并可以作为高压源用来测试元器件和整机性能耐压测试仪应用:测量元件漏电;元件的一些极限参数;设定漏电流值的其他测试;耐压测试七.频率计示波器侧重于测试电信号的波形以及波形时间,而频率计则侧重于测试有规律的电信号频率频率计的作用:频率测量;周期测量;计数;晶振测试八.编程器对支持的单片机或存储器等芯片进行擦除、烧录、校验、查空等操作九.模拟示波器与数字示波器1.示波器的主要功能(1)测量电信号的波形(电压与时间关系);(2)测量幅度、周期、频率和相位等参数;(3)配合传感器,测量一切可以转化为电压的参量(如电流、电阻、温度磁强等)2.何时使用示波器:(1)当你只要观察少点信号(1~4点);(2)当你要获得时域(Time-interval)讯息;(3)当你要较高的电压或垂直解析度;(4)当你要观察微小电压讯号的转变3.数字示波器应用:(1)低频慢变化信号;(2)快速上升、下降信号;(3)非重复性信号和瞬变信号;(4)信号记录转存到计算机中;(5)利用自带FFT功能,在屏幕上显示频谱4.模拟示波器应用(1)测量重复信号;(2)测量复杂模拟信号;(3)测量甚高频信号5.示波器的应用:(1)电压测量;(2)电流测量,需要配合专门的电流探头来测量;(3)功率测量,根据屏幕显示的闭合曲线的面积来确定功率;(4)相位测量,利用李沙育图形法或双通道输入来确定;(5)双通道输入,对比输入输出波形;(6)XY模式下利用减法器测试元件伏安特性曲线;(7)测试噪声和尖峰脉冲十.函数信号发生器函数信号发生器能产生某些特定的周期性时间函数波形(正弦波、方波、三角波、锯齿波和脉冲波等)信号,频率范围可从几个微赫到几十兆赫函数信号发生器产生测试所需要的信号,为检修、调试电子设备和仪器提供信号源十一.逻辑分析仪1.逻辑分析仪的主要功能(1)看测量波形中是否存在毛刺、干扰、频率是否正确等;(2)对被测信号进行时序分析,排除操作冲突、时序协调等问题;(3)利用逻辑分析仪完善的协议分析功能来对高级协议进行分析,加快开发进度;(4)利用逻辑分析仪强大的触发功能来进行错误捕获,排除隐藏在系统的错误,增加产品的可靠性2.定时分析和状态分析的比较(1)定时分析:测量信号何时变化逻辑分析仪内部产生采样时钟(因此该时钟与数据信号无关);要求内时钟频率远高于被测系统的时钟频率,越快越好;用于处理多线的总线型结构或应用,电路时序分析,硬件分析3.如果要解决以下问题就要用逻辑分析仪:(1)同时观测许多路信号(例如16位数据,8位A/D);(2)“看到”数字电路的真实运行情况;(3)以数字电路的运行的方式观测信号;(4)能够逻辑组合触发,序列触发来精确定位系统的运行情况;(5)实时跟踪微处理器的代码流;(6)捕获间歇性系统故障;(7)系统崩溃的原因跟踪4.逻辑分析仪应用:(1)地址数据控制三总线分析;(2)查看毛刺干扰等;(3)时序争用十二.模拟集成电路测试仪可测试运放、光耦、比较器、A/D、D/A、电压调节器,模拟开关,驱动器,部分特殊模拟芯片十三.数字集成电路测试仪可测试CMOS40/45,TTL74/54,TTL75/55,数码管,常用RAM、EEPROM、EPROM,常用单片机及微机外围芯片等数字集成电路测试仪应用:芯片型号识别;支持元件测试十四.LCR参数测试仪LCR参数测量仪,不仅能自动判断元件性质,而且能将符号图形显示出来,并显示出其值,还能测量众多相关参数,且显示出等效电路图形多用于LCR元件的准确测量十五.短路追踪仪和毫欧表短路追踪仪主要性能:(1)微电阻测量,可测量低至Ω的阻抗阻抗愈低,声频频率愈高在2条发生短路的轨道上,短路点之间将会呈现最低阻抗(2)微电压测量,可测量低至1μV的直流电压使用时,由追踪仪输出一低直流电压(不超过)于故障线路上,再测量各点之电压值,继而找出超负荷的VCC线,低阻抗或一般短路等故障(3)电流流向追踪由追踪仪输出一可调校方形电压于故障线路上,透过磁棒追踪电流方向,电流愈强,声音频率愈高一般电容器内部短路或总线短路皆可用这种方法迅速找出短路点(4)置位功能使用置位功能,将某一阻抗作为基值,其它阻抗可量度为该基值的偏离,细微的阻抗便可辩别出来。
机械维修常用工具操作流程
一、目的
本文档旨在介绍机械维修常用工具的操作流程,帮助维修人员正确使用工具,提高维修效率和质量。
二、工具清单
在进行机械维修工作之前,需要准备以下常用工具:
1. 扳手:用于拧紧或松开螺母和螺栓。
2. 螺丝刀:用于拧紧或松开螺丝。
3. 锤子:用于敲击或打击零件,使其移位或固定。
4. 钳子:用于夹持各种零件或螺钉。
5. 测量工具:如卷尺、游标卡尺等,用于测量尺寸和距离。
6. 润滑剂:用于润滑机械零件,减少摩擦和磨损。
7. 马克笔:用于标记或标识维修过程中的部件。
三、操作流程
1. 首先,检查维修对象并确认所需工具。
2. 使用合适的工具拧紧或松开相关螺丝、螺母。
3. 如果需要拆卸零件,使用合适的工具夹持或锤击零件,使其松动。
4. 根据需要使用测量工具测量尺寸和距离。
5. 如果需要润滑零件,使用合适的润滑剂进行润滑。
6. 根据维修情况,进行相关标记或标识,以便后续维修工作。
7. 完成维修后,检查工作是否完整和正确。
8. 清洁维修区域,并将工具归位。
四、注意事项
1. 在使用工具之前,确保自己已经熟悉并了解其正确的使用方法。
2. 根据维修需要,选择合适的工具,不要强行使用不适用的工具。
3. 在操作过程中,要时刻注意自身安全,避免受到伤害。
4. 使用润滑剂时,要注意使用适量,以免造成过度润滑而引起其他问题。
5. 在标记或标识时,要确保清晰可见,以方便后续维修工作的进行。
以上为机械维修常用工具操作流程的简要介绍,希望能对您的工作有所帮助。
维修工具识别和使用培训1. 引言维修工具在维修和保养工作中起着至关重要的作用。
正确地识别和使用维修工具,不仅可以提高维修工作的效率和质量,还可以确保工作人员的安全。
本文档将介绍一些常见的维修工具,并提供了一些使用这些工具的基本指导。
2. 常见的维修工具在维修领域中,有很多种维修工具。
以下是一些常见的维修工具:•扳手:用于拧紧或松开螺栓和螺母。
常见的类型包括活动扳手、固定扳手和套筒扳手。
•螺丝刀:用于拧紧和松开螺丝。
常见的类型有十字螺丝刀和平头螺丝刀。
•锤子:用于敲打和击打。
常见的类型包括钉锤、榔头和铁锤。
•接地夹:用于将电器设备接地,防止电击事故发生。
•锉刀:用于修整和打磨表面。
•钳子:用于夹取物体或扭曲物体。
常见的类型有斜嘴钳、尖嘴钳和剪线钳。
•测量工具:例如尺子、卷尺和游标卡尺,用于测量物体的长度、宽度和厚度。
•焊接设备:例如电焊机、气焊机和激光焊机,用于进行金属的连接和修复。
•油脂和润滑剂:用于润滑和保护机械设备的摩擦部件。
3. 维修工具的使用指导正确地使用维修工具非常重要,以下是一些使用维修工具的基本指导:3.1 扳手的使用•选用正确类型的扳手,并确保其尺寸与螺栓或螺母匹配。
•将扳手牢固地固定在螺栓或螺母上,以避免松动或滑动。
•用适当的力度旋转扳手,确保螺栓或螺母被正确地拧紧或松开。
3.2 螺丝刀的使用•选择正确类型和尺寸的螺丝刀,以确保其能够正确地适应螺丝的槽口。
•用适当的力度转动螺丝刀,确保螺丝得以正确地拧紧或松开。
•不要使用损坏或不完整的螺丝刀,以免导致损坏螺丝或受伤。
3.3 锤子的使用•用适当的力度敲打物体,避免用过大的力度或用不当的方式使用锤子。
•在敲打工作时,戴上适当的保护手套和安全眼镜,以防止碎片或飞溅物伤害到眼睛和手部。
3.4 接地夹的使用•接地夹必须连接到可靠的接地点,以确保电器设备得到良好的接地。
•在使用接地夹时,确保它们与电线或电源线相连,并能够牢固地连接。
3.5 锉刀的使用•锉刀用于修整和打磨表面,应以轻柔的方式使用,避免对被修复物体造成额外的损坏。
