常用工具的识别和使用
- 格式:ppt
- 大小:5.87 MB
- 文档页数:51

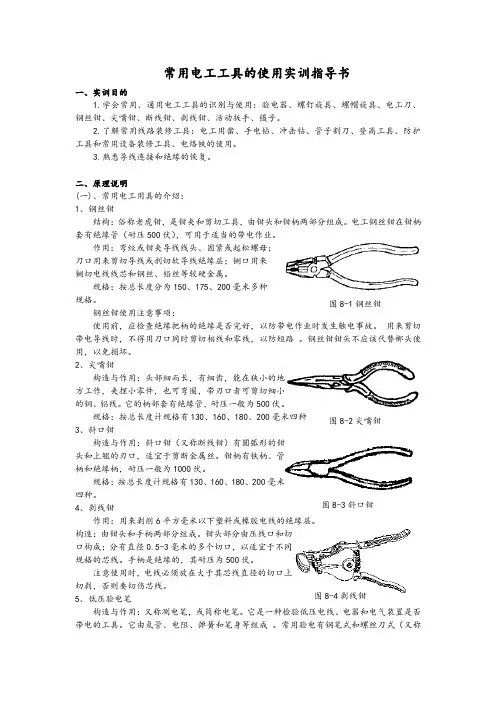

常用电工工具的使用实训指导书一、实训目的1.学会常用、通用电工工具的识别与使用:验电器、螺钉旋具、螺帽旋具、电工刀、钢丝钳、尖嘴钳、断线钳、剥线钳、活动扳手、镊子。
2.了解常用线路装修工具:电工用凿、手电钻、冲击钻、管子割刀、登高工具、防护工具和常用设备装修工具、电烙铁的使用。
3.熟悉导线连接和绝缘的恢复。
二、原理说明(一)、常用电工用具的介绍: 1、钢丝钳结构:俗称老虎钳,是钳夹和剪切工具,由钳头和钳柄两部分组成。
电工钢丝钳在钳柄套有绝缘管(耐压500伏),可用于适当的带电作业。
作用:弯绞或钳夹导线线头、固紧或起松螺母; 刀口用来剪切导线或剖切软导线绝缘层;铡口用来 铡切电线线芯和钢丝、铅丝等较硬金属。
规格:按总长度分为150、175、200毫米多种 规格。
钢丝钳使用注意事项:使用前,应检查绝缘把柄的绝缘是否完好,以防带电作业时发生触电事故。
用来剪切带电导线时,不得用刀口同时剪切相线和零线,以防短路 。
钢丝钳钳头不应该代替榔头使用,以免损坏。
2、尖嘴钳构造与作用:头部细而长,有细齿,能在狭小的地方工作,夹捏小零件,也可弯圈,带刃口者可剪切细小的铜、铝线。
它的柄部套有绝缘管,耐压一般为500伏。
规格:按总长度计规格有130、160、180、200毫米四种 3、斜口钳构造与作用:斜口钳(又称断线钳)有圆弧形的钳头和上翘的刃口,适宜于剪断金属丝。
钳柄有铁柄、管柄和绝缘柄,耐压一般为1000伏。
规格:按总长度计规格有130、160、180、200毫米四种。
4、剥线钳作用:用来剥削6平方毫米以下塑料或橡胶电线的绝缘层。
构造:由钳头和手柄两部分组成。
钳头部分由压线口和切口构成;分有直径0.5-3毫米的多个切口,以适宜于不同规格的芯线。
手柄是绝缘的,其耐压为500伏。
注意使用时,电线必须放在大于其芯线直径的切口上切剥,否则要切伤芯线。
5、低压验电笔构造与作用:又称测电笔,或简称电笔。
它是一种检验低压电线、电器和电气装置是否带电的工具。

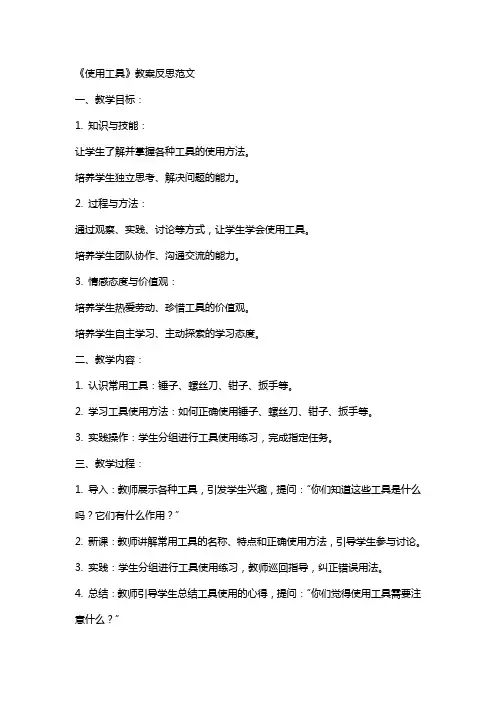

《使用工具》教案反思范文一、教学目标:1. 知识与技能:让学生了解并掌握各种工具的使用方法。
培养学生独立思考、解决问题的能力。
2. 过程与方法:通过观察、实践、讨论等方式,让学生学会使用工具。
培养学生团队协作、沟通交流的能力。
3. 情感态度与价值观:培养学生热爱劳动、珍惜工具的价值观。
培养学生自主学习、主动探索的学习态度。
二、教学内容:1. 认识常用工具:锤子、螺丝刀、钳子、扳手等。
2. 学习工具使用方法:如何正确使用锤子、螺丝刀、钳子、扳手等。
3. 实践操作:学生分组进行工具使用练习,完成指定任务。
三、教学过程:1. 导入:教师展示各种工具,引发学生兴趣,提问:“你们知道这些工具是什么吗?它们有什么作用?”2. 新课:教师讲解常用工具的名称、特点和正确使用方法,引导学生参与讨论。
3. 实践:学生分组进行工具使用练习,教师巡回指导,纠正错误用法。
4. 总结:教师引导学生总结工具使用的心得,提问:“你们觉得使用工具需要注意什么?”5. 拓展:教师提出拓展任务,让学生运用所学知识解决实际问题。
四、教学评价:1. 学生能正确识别并使用常用工具。
2. 学生能理解工具使用的方法和注意事项。
3. 学生在实践中能与他人合作,沟通交流。
五、教学反思:1. 反思教学内容:是否涵盖了常用工具的认知和正确使用方法?2. 反思教学过程:学生是否积极参与实践操作?是否掌握了工具使用技巧?4. 改进措施:针对存在的问题,调整教学内容、方法和策略,提高教学质量。
六、教学策略:1. 采用直观演示法,教师亲自示范工具的正确使用方法,使学生清晰地了解工具的操作流程。
2. 运用实践操作法,让学生亲自动手操作,加深对工具使用的理解和记忆。
3. 采用小组合作学习法,鼓励学生互相交流、讨论,共同完成任务。
七、教学资源:1. 实物资源:各种工具、设备、材料等。
2. 图文资源:工具使用说明书、图片、视频等。
3. 网络资源:相关工具使用的在线教程、案例等。

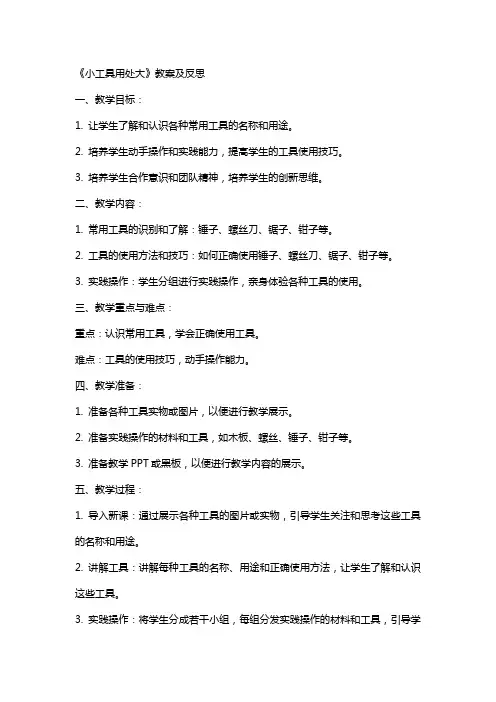

《小工具用处大》教案及反思一、教学目标:1. 让学生了解和认识各种常用工具的名称和用途。
