风管内空气流动的阻力有两种

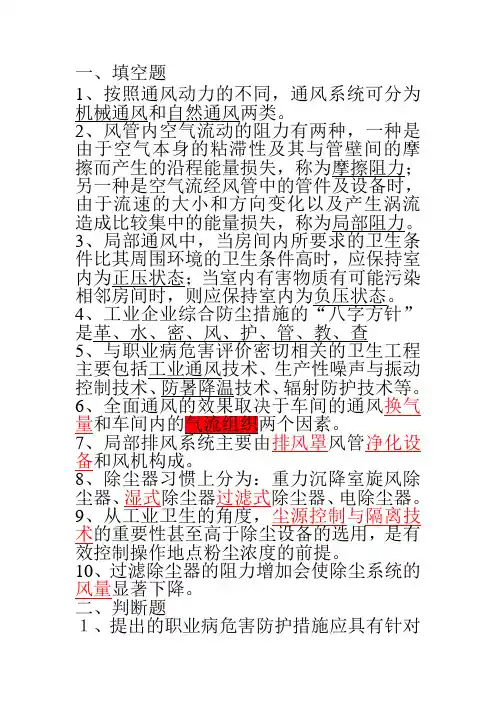

一、填空题1、按照通风动力的不同，通风系统可分为机械通风和自然通风两类。

2、风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

3、局部通风中，当房间内所要求的卫生条件比其周围环境的卫生条件高时，应保持室内为正压状态；当室内有害物质有可能污染相邻房间时，则应保持室内为负压状态。

4、工业企业综合防尘措施的“八字方针”是革、水、密、风、护、管、教、查5、与职业病危害评价密切相关的卫生工程主要包括工业通风技术、生产性噪声与振动控制技术、防暑降温技术、辐射防护技术等。

6、全面通风的效果取决于车间的通风换气量和车间内的气流组织两个因素。

7、局部排风系统主要由排风罩风管净化设备和风机构成。

8、除尘器习惯上分为：重力沉降室旋风除尘器、湿式除尘器过滤式除尘器、电除尘器。

9、从工业卫生的角度，尘源控制与隔离技术的重要性甚至高于除尘设备的选用，是有效控制操作地点粉尘浓度的前提。

10、过滤除尘器的阻力增加会使除尘系统的风量显著下降。

二、判断题１、提出的职业病危害防护措施应具有针对性、可行性和经济型（√）２、热压在自然通风方式中，热压越大，自然通风的效果越不好。

（×）3、粉尘粒径越小，在空气中停留时间越长，通过上呼吸道而被吸入肺部的机会越多。

（√）４、净化设备是把粉尘从含尘气流中分离出来加以收集，达到气流净化的目的，净化效率越高，工作场所粉尘浓度越小。

（×）５、除尘系统中管道可能漏风，阻力计算不够完善，选用风机的风量和风压要考虑安全系数。

（√）６、湿式作业是一种简单实用，防尘效果可靠地防尘工程技术措施。

（√）7、不同的除尘器对不同粒径，不同性质的粉尘，除尘效果是完全不同的。

（√）8、化学毒物治理的通风排毒系统分为全面通风和局部通风两种。

管道的阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。

图6-1-1 直管与弯管（一）摩擦阻力1．圆形管道摩擦阻力的计算根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：（6-1-1）对于圆形风管，摩擦阻力计算公式可改为：（6-1-2）圆形风管单位长度的摩擦阻力（又称比摩阻）为：（6-1-3）以上各式中λ——摩擦阻力系数；v——风秘内空气的平均流速，m/s；ρ——空气的密度，kg/m3；l——风管长度，m；Rs——风管的水力半径，m；f——管道中充满流体部分的横断面积，m2；P——湿周，在通风、空调系统中即为风管的周长，m；D——圆形风管直径，m。

摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。

在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。

通常，高速风管的流动状态也处于过渡区。

只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。

计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用：（6-1-4）式中K——风管内壁粗糙度，mm；D——风管直径，mm。

进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。

只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。

线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。

通风管道阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力（比摩阻）为：Rs=λν2ρ/2D以上各式中λ————摩擦阻力系数ν————风管内空气的平均流速，m/s;ρ————空气的密度，Kg/m3; l ————风管长度，mRs————风管的水力半径，m;Rs=f/P f————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。

矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。

再由此求得矩形风管的单位长度摩擦阻力。

当量直径有流速当量直径和流量当量直径两种：流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3（ab）0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。

二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。

局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。

局部阻力在通风、空调系统中占有较大的比例，在设计时应加以注意，为了减小局部阻力，通常采用以下措施：1. 弯头布置管道时，应尽量取直线，减少弯头。

管道的阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。

图6-1-1 直管与弯管（一）摩擦阻力1．圆形管道摩擦阻力的计算根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：（6-1-1）对于圆形风管，摩擦阻力计算公式可改为：（6-1-2）圆形风管单位长度的摩擦阻力（又称比摩阻）为：（6-1-3）以上各式中λ——摩擦阻力系数；v——风秘内空气的平均流速，m/s；ρ——空气的密度，kg/m3；l——风管长度，m；Rs——风管的水力半径，m；f——管道中充满流体部分的横断面积，m2；P——湿周，在通风、空调系统中即为风管的周长，m；D——圆形风管直径，m。

摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。

在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。

通常，高速风管的流动状态也处于过渡区。

只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。

计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用：（6-1-4）式中K——风管内壁粗糙度，mm；D——风管直径，mm。

进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。

只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。

线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。
