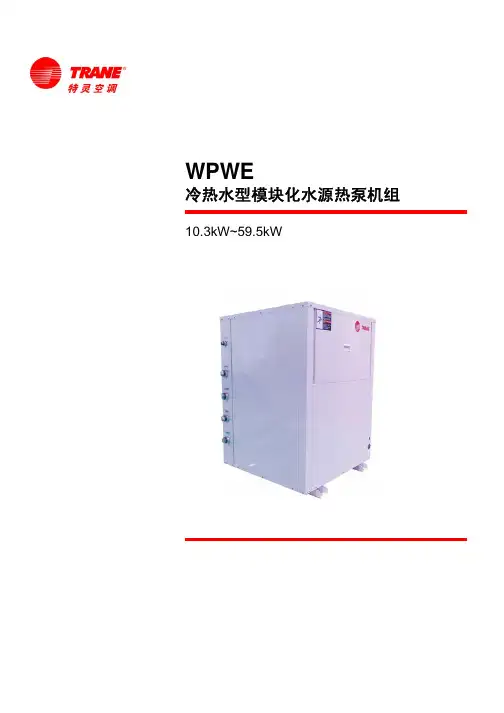

WPWE冷热水型模块化水源热泵机组R22：10.3kW ~ 59.5kWR410A：11.0kW ~ 62.0kWNovember 2011水环式系统地下水式系统地下环路式系统3.4.系统介绍与集中式空调系统相比，水源热泵系统一大优势在于在部分负荷时只需启动机组本身和循环水，不用频繁启停锅炉和冷却塔系统，这样大大节省了能源消耗；而在过渡季节，空调系统中各机组同时供冷和供暖的情况下，节能效果更加明显。

与水-风型水源热泵机组相比，水-水热泵在工程应用中具有以下的优点，建议业主或设计单位从实际需要出发，对不同的空调区域采用最为合适的机组形式：1.2.水温波动范围小，保证机组运行高效可靠，更可避免风冷机组冬季除霜的问题；各机组之间运行相对独立，个别机组的故障不会影响整个系统和其它机组的正常运行。

单户单表，每个用户可将自身的电表系统和空调系统连接，单独计费。

大楼管理人员、物业部门、业主再也无须为空调费用的结算发愁，真正实现公正与公平。

无需设立专门的锅炉房、冷冻机房和大型的通风管道，因此安装和投资费用大大减少。

两管制系统实现四管制系统功能，可同时满足各区域单独制冷/制热需求。

节约初投资高效节能可靠性高单独计费应用灵活室内侧采用传统的风机盘管形式，便于控制噪音、保证层高；减少机组数量，简化冷却水系统设计，易于达到水力平衡，减少水泵设计负荷，便于进行维护保养。

对于室内末端数量众多的场合，优势尤其明显；在室内侧可以用传统方式加载新风机组，运行性能稳定、可靠；针对住宅等使用场所，可以适当考虑各个房间的同时使用系数，合理减小主机的容量配置，进一步节省能源和初投资。

机组特性水冷式设计，采用高效涡旋式压缩机，能效比高；部分型号为双压缩机机组，可以实现逐级卸载，部分负荷效率更高；热力膨胀阀精确控制制冷剂流量，运行更稳定，应用范围更宽广。

机组针对水环、地下水及地下环路系统等多种应用进行不同调校，保证在不同工况条件下机组的正常运行。

初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。

在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。

系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。

RTHD冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。

若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。

一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。

与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。

其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。

因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。

RTHD冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。

大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。

若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。

下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。

由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C温差设计的常规冷水机组的效率衰减大，性能不稳定。

RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。

冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。

1.3 主要性能特点1.3.1 高效节能由工作原理可知，热泵机组能从周围空气获取大量的免费热量，一般情况下，每消耗1度电大约能产生3～4度电以上的热量。

机组的能效比（COP）平均可达3～4以上，相当于热效率超过300%～400%，比用直接电加热方式节能67～75%以上。

运行费用是普通电热水器的1/4，燃气热水器的1/3，燃油热水器的1/2.5，太阳能热水器的1/1.5。

1.3.2 经济耐用由于效率高，运行费用低，是电锅炉的1/3～1/4还少，而且可以大大降低供电负荷，节约电力增容费。

跟燃气燃油锅炉比较，无需相应的燃料供应系统，因此无需燃料输送费用和管理费用。

设备紧凑，操作、维护简单，无需人工管理费用。

机组安装在室外，比如裙楼或顶层屋面、敞开的阳台等处，无需设立专门的设备房，不占用有效的建筑面积，节省土建投资。

压缩机、热交换器和主要零部件均选用名牌优质产品，运行可靠，使用寿命长。

外壳采用镜面不锈钢，高雅美观，经久耐用，不易生锈。

1.3.3 安全环保热泵机组对大气及环境无任何污染,而且节能效果明显,属于绿色环保类产品,符合我国目前的能源、环保方面的基本政策。

热泵机组设有高低压异常保护、压缩机过载保护、风机过热保护、缺相保护、漏电保护、传感器故障保护、限温保护等多种自动安全保护功能。

与传统的热水锅炉相比，没有相应的燃料供应和烟气排放系统，系统安全、卫生、清洁，没有燃料泄露、火灾、爆炸等安全隐患。

与传统的活塞压缩式热泵机组相比较，长菱热泵采用涡旋式压缩机，其噪音小，对周围环境不会产生不利影响。

1.3.4 适应性强空气源热泵型热水机组的工作性能随室外气候变化比较明显，室外环境温度在0～40℃范围内，热泵机组都能正常工作。

热泵机组提供可达60℃以上的热水，充分满足卫生热水、泳池恒温和采暖等各种需求。

与水箱配套使用，充分利用夜间优惠电价时段来加热，预先储存大量的热水。

可多台机组并联满足更大量的热水需求，另外，在热水需求量减少的季节或需要检修时，可以停用部分机组而不影响其他机组运行。

October 2011Aqua3水源空调热泵热水机组R410A:15.9~32.5 kWR22:20.4~26.6 kW产品特性Aqua 3是通过蒸汽压缩循环在水源提取冷（热）量，通过冷（热）水向房间或区域提供冷（热）量，并且可以提供生活热水的机组。

功能包括制冷、制热、制冷全热回收、单独制热水、制热同时制热水，是新一代的空调热泵热水机组。

Aqua 3机组属于真正的中央热水器，同时具有燃气热水器大功率和电热水器大容量的特点；直出热水可以稳定水温在最佳温度（如41℃），不再需要冷热混水，提供家庭中央浴场；夏天热回收，免费热水；机组配置大容量承压水箱，不存在燃气热水器水压不稳不能打火问题；热水出水温度低于60℃，基本不产生结垢，热泵供热，不需清洗。

外壳及内部结构采用强度镀锌钢板，静电喷涂，为防止机组表面结露，降低机组噪声，机组面板贴附有橡塑保温棉。

框架结构机组四周的侧板和盖板均可方便拆卸，方便检修压缩机及电气控制部分。

机组采用高效涡旋压缩机，隔振处理减轻采用橡胶减振进行外部隔振；同时，在优化制冷系统中，增加压缩机排气消声器，来降低蒸汽压缩制冷循环系统噪音。

空调使用侧换热器为不锈钢板式换热器，可以提供较大的换热面积；水源侧换热器采用套管式换热器，减少管路污垢和压力损失；热水侧换热器也采用套管换热器，便于热回收和直接制取热水。

先进的微电脑控制，空调主控器采用大屏幕液晶温控器，蓝色背光，方便操作，控制功能齐全；热水温控器为浴室大屏幕液晶控制器，可直接查看实际水温。

主要功能： • 压缩机、水泵等保护功能 • 内、外机连锁控制 • 定时制热水、开关机 •冬季水系统防冻保护 • 系统运行状态指示 • 运行参数查询• 空调双系统能量自动卸载 •水流量不足保护机组可以广泛应用于水环工况、地下水工况、地下环路工况，还可通过直接制取热水或热回收的方式提供生活热水。

广泛应用于别墅、宾馆及其它商用场合。

概述热交换器设计机组控制机组应用系统优点机组结构压缩机型号说明H WWD2003101005S 1 1 A XX1 2,3,4 5,6 7-10 11-13 14 15 16 17 18 19,20)第1位第2、3位第4位第5、6位第7-10位第11-13位第14位第15位第16位第17位第18位第19、20位机型H = 空调热泵热水机组机组功能WW代表水源冷水机 型号 D = 双系统名义制冷量：单位kW 15 = 制冷量15kW 20 = 制冷量20kW 25 = 制冷量25kW 30 = 制冷量30kW产生热水量：单位:l/h 注：名义工况，t=40⊿℃。

风冷冷水/热泵模块机组投标文件技术标投标单位〔盖章〕：特灵空调系统〔中国〕投标日期：法定代表人姓名：授权代表人：招标编号：特灵公司简介特灵公司于1913年在美国成立，自成立以来，始终致力于开展高效节能、舒适环保空调产品与效劳。

今天，特灵已是全球最大采暖、通风、空调与楼宇自动管理系统供给商之一。

作为英格索兰集团成员，特灵秉承集团创造与持续开展平安、舒适、高效环境理念，为客户提供优质、全系列暖通空调产品及控制系统，并提供综合工程安装、楼宇管理及零配件支持效劳。

特灵从20世纪80年代开场进入中国市场，先后在江苏太仓与广东中山建立了两个大型生产基地，主要生产大型商用、轻型商用及家用中央空调系列产品，并已成为行业主要领导者。

今天，特灵足迹普及全中国，在中国各主要城市设立了近40个销售及售后效劳办事处；3个大型零配件中心；并于2004年在上海设立了特灵亚洲研发中心。

长期以来，特灵以丰富产品线，先进专业技术及高度客户化效劳为各行业客户提供各类暖通空调产品及效劳，产品从小型家用中央空调到大型冷水机组；从风机盘管到组合式空气处理机；从单元控制器到楼宇控制系统等，被广泛应用于商业、工业、高档住宅、零售卖场、公共建筑、交通运输、医疗卫生、文教体育等众多领域。

节能环保奉献特灵长期致力于保护环境，推动绿色建筑开展；秉承高效节能、舒适环保理念效劳全球客户。

在美国，获得美国绿色建筑委员会能源与环境设计先锋〔LEED〕认证绿色建筑中有约50%使用了特灵产品；在中国，特灵与国家建立部就推进建筑节能、开展绿色建筑展开长期合作。

目前国内通过LEED认证绿色建筑有不少采用了特灵产品与技术，其中包括获得金奖认证通用电气上海工厂、北京嘉铭中心、苏州缤特利工厂、深圳卓越世纪中心，获得银奖认证哈尔滨乐松购物中心、深圳虎山公寓等。

特灵太仓工厂在其自身建立中更是处处遵循低碳环保，绿色先行理念，在2021年荣获LEED金奖认证。

此外，特灵产品还帮助上海世博文化中心，国家环保履约大楼获得中国国家绿色建筑三星认证。
