整流与滤波电路

整流模块工作原理
整流模块是一种用于将交流信号转换为直流信号的电子装置。

它由桥式整流电路和滤波电路组成，其工作原理如下：
1. 桥式整流电路：整流模块的核心部分是桥式整流电路，它由四个二极管组成。

当交流信号输入时，根据正负半周的情况，交流信号将通过不同的二极管通路。

2. 正半周：当输入交流信号的电压为正值时，D1和D4导通，D2和D3截止。

此时，电流从D1流过，通过负载，最终流回
电源。

因此，在这个半周内，负载电流方向相同，输出为正直流信号。

3. 负半周：当输入交流信号的电压为负值时，D2和D3导通，D1和D4截止。

此时，电流从D2流过，通过负载，最终流回
电源。

同样地，在这个半周内，负载电流方向相同，输出为正直流信号。

4. 滤波电路：桥式整流电路输出的信号仍然存在一定的脉动，为了进一步平滑信号，需要添加滤波电路。

滤波电路通常由电容和电感组成，它们能够滤除桥式整流电路输出信号中的高频成分，使得输出信号更接近纯直流信号。

总结：整流模块通过桥式整流电路将输入的交流信号转换为正直流信号，然后利用滤波电路平滑输出信号。

这样就实现了将交流信号转换为直流信号的功能。

直流稳压电源是一种将交流电源转换为直流电源的装置，其组成和工作原理如下：
组成：
直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成。

电源变压器：将电网的交流电压转换成所需等级的交流电压，以满足整流电路和输出直流电压的要求。

整流电路：利用整流元件（如硅整流二极管）的单向导电性，将交流电转换为脉动的直流电。

滤波电路：利用电容元件的储能作用，将脉动的直流电平滑化，得到比较平滑的直流电压。

稳压电路：利用稳压元件（如硅稳压管）的电压调整作用，通过调节与稳压管串联的限流电阻上的压降来稳定输出直流电压。

工作原理：
第一步，变压器：是直流稳压电源中最重要的组成部分之一。

其主要作用是将电网提供的交流电压转换为适合整流电路使用的交流电压。

通过调整变压器的变比，可以得到满足要求的交流电压。

第二步，整流滤波：利用整流二极管的单向导电性，将交流电转换为脉动的直流电。

同时，通过滤波电容将脉动的直流电中的交流成分滤除，得到比较平滑的直流电压。

第三步，稳压：利用稳压管两端的电压稍有变化就会引起其电流有较大变化的特性，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出直流电压的目的。

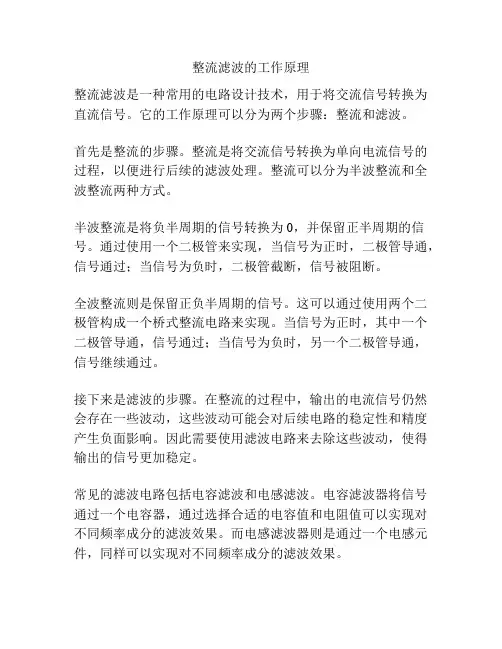

整流滤波的工作原理
整流滤波是一种常用的电路设计技术，用于将交流信号转换为直流信号。

它的工作原理可以分为两个步骤：整流和滤波。

首先是整流的步骤。

整流是将交流信号转换为单向电流信号的过程，以便进行后续的滤波处理。

整流可以分为半波整流和全波整流两种方式。

半波整流是将负半周期的信号转换为0，并保留正半周期的信号。

通过使用一个二极管来实现，当信号为正时，二极管导通，信号通过；当信号为负时，二极管截断，信号被阻断。

全波整流则是保留正负半周期的信号。

这可以通过使用两个二极管构成一个桥式整流电路来实现。

当信号为正时，其中一个二极管导通，信号通过；当信号为负时，另一个二极管导通，信号继续通过。

接下来是滤波的步骤。

在整流的过程中，输出的电流信号仍然会存在一些波动，这些波动可能会对后续电路的稳定性和精度产生负面影响。

因此需要使用滤波电路来去除这些波动，使得输出的信号更加稳定。

常见的滤波电路包括电容滤波和电感滤波。

电容滤波器将信号通过一个电容器，通过选择合适的电容值和电阻值可以实现对不同频率成分的滤波效果。

而电感滤波器则是通过一个电感元件，同样可以实现对不同频率成分的滤波效果。

通过整流和滤波的两个步骤，整流滤波器可以将交流信号转换为直流信号，并去除信号中的波动，得到一个更加稳定的输出信号。

这在很多应用中都是非常有用的，例如电源供电、音频放大等领域。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

实验六整流、滤波、稳压电路一、实验目的1.掌握桥式整流的特点。

2.了解稳压电路的组成和稳压作用。

3.熟悉集成三端可调稳压器的使用。

二、实验属性验证性实验三、实验仪器设备及器材1.试验台2.示波器3.数字万用表四、预习要求1.二极管全波整流的工作原理及整流输出波形。

2.整流电路分别接电容、稳压管时的工作原理及输出波形。

3.熟悉集成三端可调稳压器的工作原理。

五、实验内容与步骤首先校准示波器1.桥式整流：按图 8-1 接线，在输入端接入交流 14V 电压，调节 W2 使 I0= 50mA时，测出 Vo，同时用示波器的 DC 档观察输出波形并记入表 8-1 中。

表8-1图8-1 仿真参考电路2.加电容滤波：上述实验电路不动，在桥式整流后面加电容滤波，如图8-2 接线，测量接电容的情况下输入电压V0 及输出电流I0 ，同时用示波器的DC 档观察输出波形并记入表8-2 中。

表8-2图8-2 仿真参考电路3.加稳压二极管上述电路不动，在电容后面加稳压二极管电路，如图8-3 接线，在接通交流14V 电源后，调整W2 使I0 分别为10mA、15mA、20 mA 时，测出V AO 和V0，并用示波器的DC 档观测波形，记入表8-3 中。

、表8-3图8-3仿真参考电路当I0=10mA时当I0=15mA时当I0=20mA时六、实验报告1.总结桥式整流的特点。

答：脉动较小，使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰复值。

2.说明滤波电容 C 的作用。

C有关答：滤波。

输出电压的脉动程度与平均值与放电时间常数RL3.总结稳压二极管的稳压作用和可调三端稳压器的稳压作用。

答：稳压二极管：稳定电压，稳压值是固定的，并联在电路上，功率较小，主要用在电路中稳定某一点的工作电压，多应用在控制电路，在击穿情况下才起控制作用的。

可调三端稳压器：稳定电压，稳压值是可调，串联在电路上，功率较大，主要用在为整个或部分电路提供稳定或可调的供电电源，多用在供电电路，不能击穿。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。

整流滤波电路的工作原理
整流滤波电路的工作原理是将交流信号转换为直流信号，并对直流信号进行滤波以去除杂波。

该电路由整流器和滤波器两部分组成。

整流器的作用是将交流信号转换为直流信号。

常见的整流器有两种类型：半波整流器和全波整流器。

半波整流器只对输入信号的正半周进行整流，而全波整流器则对整个输入信号进行整流。

滤波器的作用是对整流后的信号进行滤波，确保输出信号的平滑度和稳定度。

常见的滤波器有两种类型：电容滤波器和电感滤波器。

电容滤波器通过将电容器连接到整流器的输出端，使得信号通过电容器时，低频信号得以通过而高频信号被滤除；而电感滤波器则通过将电感线圈连接到整流器的输出端，使得高频信号通过电感线圈时被滤除，而低频信号得以通过。

整流滤波电路的工作原理可以通过以下步骤来描述：
1. 输入的交流信号通过整流器进行整流，将负半周的信号全部转换为正半周的信号。

2. 整流后的信号通过滤波器进行滤波，去除高频杂波，使得输出信号更加平滑。

3. 经过滤波的信号即为直流信号，可用于驱动其他电路或设备的供电。

整流滤波电路常用于电源供应、无线通信等领域，可以提供稳定的直流电源，并减少输出信号中的杂散噪声。

整流电路和滤波电路的作用
整流电路和滤波电路在电子设备中各自扮演着重要的角色。

整流电路的主要作用是将交流电（AC）转换为单向脉动性直流电（DC），这是通过利用二极管的单向导电性实现的。

整流电路通常由整流二极管组成，它可以是半波整流、全波整流或桥式整流，这取决于具体的应用需求。

整流后的电压虽然方向不再改变，但大小仍然随时间变化，属于脉动直流电。

滤波电路则接在整流电路之后，它的作用是滤除单向脉动电压中的交流分量，使输出电压更接近理想的直流电压。

滤波电路通常由电容、电感等储能元件组成，利用它们两端的电压不能突变的特性，使得脉动直流电变得平滑。

电容滤波和电感滤波是两种常见的滤波方式，它们的选择取决于负载电流的大小和电路的需求。

总的来说，整流电路和滤波电路是电子设备中电源电路的重要组成部分，它们共同工作以提供稳定、平滑的直流电源，以满足电子设备的正常工作需求。

直流电源是指输出电压恒定的电源，它是许多电子设备的重要组成部分。

直流电源的整流电路和滤波电路是直流电源中不可或缺的重要组成部分，它们起着将交流电转化为稳定的直流电的作用。

一、整流电路1. 整流器的作用整流器是将交流电信号转换为单向导通的电流的电子器件。

它通常由二极管或其他半导体器件构成。

当交流信号输入整流器时，整流器会使其中的电流只能单向流动，从而将交流电转化为直流电。

2. 常见的整流电路常见的整流电路有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路。

其中，单相半波整流电路和单相全波整流电路是在单相电源下使用的，而三相半波整流电路和三相全波整流电路则是在三相电源下使用的。

3. 整流电路的特点整流电路能够将交流电转化为直流电，并且在整流过程中会有一定的电压损失。

在选择整流电路时，需要根据实际需求来确定是否需要使用滤波电路进行进一步处理。

二、滤波电路1. 滤波器的作用滤波器是指对电路中的信号进行滤波的电子器件。

在直流电源中，滤波器的作用是去除输出电压中的脉动成分，使得输出电压更加稳定。

常见的滤波器包括电容滤波器和电感滤波器。

2. 电容滤波器电容滤波器是一种常用的直流电源滤波器。

它通过在电路中串联一个电容器来实现滤波的效果。

当直流电压通过电容器时，电容器会储存电荷并平滑输出电压脉动。

电容滤波器适用于对工作频率较高的电路进行滤波。

3. 电感滤波器电感滤波器是另一种常见的直流电源滤波器。

它通过在电路中并联一个电感元件来实现滤波的效果。

电感元件对不同频率的电流有不同的阻抗，从而可以将高频脉动成分去除。

电感滤波器适用于对工作频率较低的电路进行滤波。

4. 深振滤波器深振滤波器是一种结合了电容滤波和电感滤波优点的新型滤波器。

它能够同时适用于高频和低频的滤波需求，具有较好的滤波效果和稳定性。

三、整流电路和滤波电路的应用1. 电子设备中的应用整流电路和滤波电路广泛应用于各种电子设备中，如手机充电器、电脑电源适配器、数码相机等。

（C）L-C电感滤波（D）π型滤波或叫C-L-C滤波图1 无源滤波电路的基本形式为电感对直流的阻抗小，交流的阻抗大，因此能够得到较好的滤波效果而直流损失小。

电感滤波缺点是体积大,成本高. 桥式整流电感滤波电路如图2所示。

电感滤波的波形图如图2所示。

根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。

图2电感滤波电路在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。

当u2超过90°后开始下降，电感上的反电势有助于D1、D3继续导电。

当u2处于负半周时，D2、D4导电，变压器副边电压全部加到D1、D3两端，致使D1、D3反偏而截止，此时，电感中的电流将经由D2、D4提供。

由于桥式电路的对称性和电感中电流的连续性，四个二极管D1、D3；D2、D4的导电角θ都是180°，这一点与电容滤波电路不同。

图3电感滤波电路波形图已知桥式整流电路二极管的导通角是180°，整流输出电压是半个半个正弦波，其平均值约为。

电感滤波电路，二极管的导通角也是180°，当忽略电感器L的电阻时，负载上输出的电压平均值也是。

如果考虑滤波电感的直流电阻R，则电感滤波电路输出的电压平均值为要注意电感滤波电路的电流必须要足够大，即RL不能太大，应满足wL>>RL，此时IO（AV）可用下式计算由于电感的直流电阻小，交流阻抗很大，因此直流分量经过电感后的损失很小，但是对于交流分量，在wL和上分压后，很大一部分交流分量降落在电感上，因而降低了输出电压中的脉动成分。

电感L愈大，RL愈小，则滤波效果愈好，所以电感滤波适用于负载电流比较大且变化比较大的场合。

采用电感滤波以后，延长了整流管的导电角，从而避免了过大的冲击电流。

电容滤波原理详解1．空载时的情况当电路采用电容滤波，输出端空载，如图4(a)所示，设初始时电容电压uC为零。

详解4种整流、5种滤波电路1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。

电源变压器由初级绕组、次级绕组和铁芯组成。

初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。

通俗的说，电源变压器是一种电→磁→电转换器件。

即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。

次级接上负载时，电路闭合，次级电路有交变电流通过。

变压器的电路图符号见图2-3-1。

2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。

在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。

（1）半波整流电路半波整流电路见图2-3-2。

其中B1是电源变压器，D1是整流二极管，R1是负载。

B1次级是一个方向和大小随时间变化的正弦波电压，波形如图 2-3-3（a）所示。

0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，二极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过；π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，二极管D1反向截止，没有电压加到负载R1上，负载R1中没有电流通过。

在2π～3π、3π～4π等后续周期中重复上述过程，这样电源负半周的波形被“削”掉，得到一个单一方向的电压，波形如图2-3-3（b）所示。

由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。

设B1次级电压为E，理想状态下负载R1两端的电压可用下面的公式求出：整流二极管D1承受的反向峰值电压为：由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。

（2）全波整流电路由于半波整流电路的效率较低，于是人们很自然的想到将电源的负半周也利用起来，这样就有了全波整流电路。

全波整流电路图见图2-3-6。

相对半波整流电路，全波整流电路多用了一个整流二极管D2，变压器B1的次级也增加了一个中心抽头。
