串联谐振试验装置现场试验操作规程

河北电缆变频串联谐振耐压试验装置安全操作规程河北电缆变频串联谐振耐压试验装置安全操作规程一、前言河北电缆变频串联谐振耐压试验装置是一种用于电缆的耐压试验的设备，为了确保操作人员的安全以及保护设备的正常运行，制定本安全操作规程。

二、操作人员1. 操作人员必须接受相关培训，并持有相应的操作证书；2. 操作人员应了解设备的结构、特点和工作原理；3. 操作人员应穿戴符合安全要求的个人防护装备，如安全鞋、安全帽、防护眼镜等。

三、设备检查1. 在操作设备之前，应仔细检查设备是否完好、无损坏、无松动等情况；2. 检查设备的接地情况，确保设备接地良好；3. 检查设备的电源线路是否正常，无短路、漏电等现象。

四、操作步骤1. 操作人员应熟悉设备的操作面板和控制按钮的功能；2. 执行设备启动前的准备工作，如确认电源线路、接地情况等；3. 按照操作手册的指引打开设备的电源开关；4. 根据被测电缆的要求，设置设备的频率、电压等参数；5. 将被测电缆正确连接到设备的终端，并确保连接牢固、无松动；6. 启动设备，并观察设备的运行情况；7. 在设备运行期间，操作人员应保持警惕，随时关注设备的运行状态；8. 在测试完成后，按照操作手册的步骤关闭设备，并断开电源。

五、安全事项1. 操作人员禁止穿戴带有金属装饰品，以防止触电事故；2. 操作人员禁止在设备运行期间进行触摸设备的内部部件；3. 操作人员发现设备有异常情况时，应立即停止操作，并向上级报告；4. 禁止在操作设备的过程中进行吸烟、喝水等不相关的行为；5. 禁止非授权人员擅自操作设备。

六、紧急情况处理1. 在发生紧急情况时，操作人员应立即按下停机按钮，停止设备运行；2. 在紧急情况得到解决之前，禁止重新启动设备。

七、设备维护和保养1. 定期对设备进行检修和维护，确保设备的正常运行；2. 设备维修必须由经过培训的专业人员进行，禁止非专业人员私自拆卸设备。

八、附则本安全操作规程必须严格遵守，违反规程的人员将面临相应的处罚。

串联谐振交流耐压试验装置操作具体步骤串联谐振交流耐压操作说明:用于10KV 电缆的耐压装置，励磁变压器一般接低端;用于10KV 和35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端;用于10KV 、35KV 和110KV 电缆的耐压装置:10KV、35KV 电缆耐压励磁变压器接低端，电力110KV 电缆耐压励磁变压器接高端;1.1.3 电抗器及电容器分压器接线注意事项:对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端; 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

GIS、开关及变压器试验操作:励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高; 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端;通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。

通用操作步骤:正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。

自动试验:进入图2 界面，点击“自动”，进入下图4 界面，点击“启动”，“确认”，则自动进行调谐、升压、计时、降压。

界面依次如下:调谐升压:计时:降压:试验完成:在试验过程中出现保护动作时，均有相关界面显示。

手动/半自动试验:进入图2 界面，点击“手动”，进入下图4 界面，点击“启动”，“确认”，中试控股则可以进行手动/自动调频、手动升降压。

串联谐振耐压试验设备安全操作及保养规程1. 引言本文档旨在指导操作人员正确使用和保养串联谐振耐压试验设备，以确保设备的安全性和正常运行。

操作人员在使用设备之前，请仔细阅读并理解本文档的内容，并按照规程进行操作。

2. 设备概述串联谐振耐压试验设备是一种用于测量电气绝缘材料和设备的耐压性能的测试仪器。

其主要由高压发生器、电容器组、变压器、电流表及配电系统等部分组成。

3. 安全操作规程在操作过程中，操作人员应严格遵守以下安全规程：3.1 穿戴个人防护装备穿戴绝缘手套、绝缘靴以及绝缘衣物。

确保设备引进线路能够正常导入地线，以及确定地线无电。

3.2 操作前检查在进行任何操作之前，操作人员应进行设备及周边环境的检查，确认设备操作无误。

主要包括以下几个方面：•检查设备供电电压是否符合要求。

•检查设备各部分连接线路是否松动或破损。

•检查设备接地情况，确保设备能够正常接地。

3.3 设备接地操作人员在设备操作之前，必须确保设备能够正常接地。

为避免意外触电事故，操作人员应将设备与地线正确连接。

如果地线不符合规定，应及时采取措施进行维修或更换。

3.4 操作规程在进行设备操作之前，操作人员应按照以下步骤进行：1.确保设备及周边环境符合操作要求。

2.启动设备电源，并调整电源电压至合适的工作范围。

3.检查设备接线是否正确并牢固，确保设备处于正常工作状态。

4.将待测设备或材料与串联谐振耐压试验设备接入。

5.设置测试参数，例如测试电压、时间等。

6.启动测试，观察测试结果，确保设备正常工作。

7.完成测试后，关闭设备电源，并进行必要的清理及保养工作。

3.5 遇到故障的处理在设备操作过程中，如果遇到任何故障问题，操作人员应立即停止操作，并联系相关维修人员进行检修。

4. 设备保养规程操作人员应按照以下规程进行设备的保养工作，以维持设备的良好工作状态：4.1 定期检查定期检查设备的外观和连接线路，确认设备没有松动、破损等情况。

检查设备接地情况，并进行必要的维护和修复。

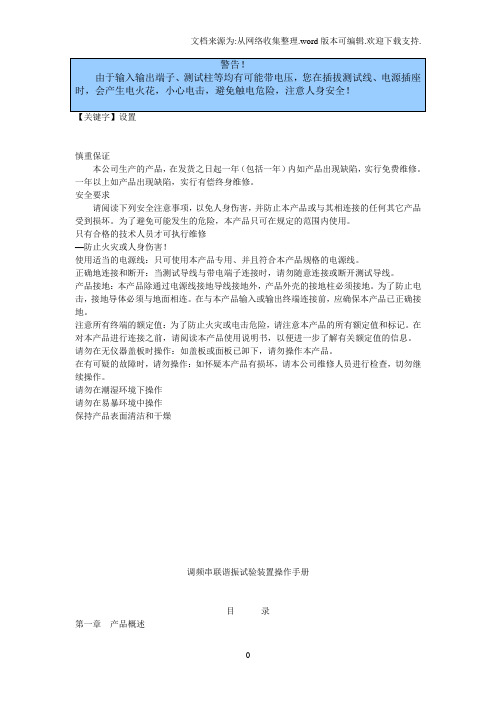

【关键字】设置慎重保证本公司生产的产品，在发货之日起一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修—防止火灾或人身伤害！使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作：如盖板或面板已卸下，请勿操作本产品。

在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作请勿在易暴环境中操作保持产品表面清洁和干燥调频串联谐振试验装置操作手册目录第一章产品概述第二章调频串联谐振试验装置主要技术参数第三章调频串联谐振试验装置设备应用第四章变频电源详细使用介绍第五章常见故障排除第六章相关资料第一章产品概述:该装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。

串联谐振试验装置怎么使用串联谐振试验装置怎么使用呢？串联谐振试验装置主要用来进行高压电器设备的交流耐压试验，具有升压快、精度高、使用方便等特点，深受广大电力工作者的欢迎，但是实际的使用过程中，需要使用者熟练操作，才能达到仪器的测试效果，本文就以YTV850串联谐振试验装置为例，来给大家简单介绍串联谐振试验装置怎么使用。

开机后，显示界面如图：试验参数配置：在每次试验前必须正确设置当次试验的各种参数！点击“参数配置”后，显示界面如图起始频率：选择自动调谐时的启动频率，下限频率为20Hz，上限频率zui低为200Hz。

终止频率：选择自动调谐时的结尾频率，下限频率为100Hz，上限频率zui低为300Hz。

1．设置"起始频率"不可高于"终止频率"。

2.当*次试验时建议采用30Hz～300Hz进行扫描。

3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。

起始电压：设置调谐时输入电压的初此值。

1. 对Q值较低的试品如发电机、电动机、架空母线，初此值设定为50～70V；2. 对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为30～50V。

*阶段试验电压：设置试验电压的*阶段值。

*阶段试验时间：设置*阶段试验电压的耐压时间。

第二阶段试验电压：设置试验电压的第二阶段值。

第二阶段试验时间：设置第二阶段试验电压的耐压时间。

第三阶段试验电压：设置试验电压的第三阶段值。

第三阶段试验时间：设置第三阶段试验电压的耐压时间。

我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低2％Ue。

如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0。

分压器变比：分压器单节变比为3000：1，“分压器变比”设置为3000；（一般出厂已设置好）过压保护：设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%。

变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。

由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。

变频串联谐振试验装置试验接线及操作步骤：
试验操作步骤
1.根据各种试品接线方法，保证各点的接触良好，保证一点接地，且接地点距分压器zui近。

2.确保连接无误后接通电源。

3.打开主机电源开关会显示主菜单
4.将光标移至：试验参数设置；按确认键。

进行各项参数的修改，用上下左右和确认键执行。

然后返回主菜单。

5. 将光标移至：系统参数设置：按确认键。

进行时间参数的修改，用上下左右和确认键执行。

6. 将光标移至：进入试验：按确认键。

7.电压选择试验方法，进行试品的试验，用确认键执行。

8. 选择手动试验时，首先进行的是找到试品谐振点，用上下键进行，使试验电压在最高点；在完成了此项操作后请按面板调压键用左右键移位，上键增加激励功率当接近试验电压后用右移键将光标移至小数点后慢慢增加功率防止试品击穿，到额定电压后主机开始自动计时至设定时间退出试验。

选择自动试验时只要按了确认键就不要这些操作了。

9.进入试验前注意试品的安全距离，确保人生安全。

10.主菜单的测试操作项请你不要任意改动，防止丢失。

变频串联谐振试验装置安全操作及保养规程1. 引言本文档旨在指导用户正确操作和保养变频串联谐振试验装置，以确保设备安全运行、提高设备寿命，并防止意外事故的发生。

2. 设备概述变频串联谐振试验装置是一种用于电气设备高压耐受性试验的设备，广泛应用于电力、石油、化工等行业。

该装置采用变频器控制电源频率，以应对不同试验要求。

3. 安全操作规程3.1 前期准备在操作前，请务必进行以下准备工作：•确保设备正常工作，无异常声音或故障提示。

•工作区域清洁整洁，没有杂物或易燃物。

•确保配备必要的个人防护用品，如安全帽、护目镜、绝缘手套等。

3.2 设备操作在操作变频串联谐振试验装置时，请遵守以下操作规程：•操作者必须经过专业培训，并熟悉设备操作手册。

•在供电前，检查电源线路、插头和插座是否正常，确保接地可靠。

•打开设备电源前，请确保开关处于关闭状态。

•遵循设备操作步骤，依次打开设备的电源开关、频率控制开关。

•根据试验要求设置变压器及电容器的参数，并确保其处于合适的工作范围内。

•操作者必须时刻关注设备工作状态，如有异常情况应立即停机排查故障。

3.3 停止操作在停止操作变频串联谐振试验装置时，请按以下步骤操作：•先关闭频率控制开关，再关闭电源开关。

•停止供电后，等待设备完全停止运行后方可进行其他操作。

•断开电源前，确保设备已经冷却，温度降到安全范围内。

•拔掉设备电源插头。

4. 保养规程为了延长设备的使用寿命，减少故障发生的可能性，以下是变频串联谐振试验装置的保养规程：4.1 清洁定期对设备进行清洁，保持设备表面无尘、无污渍。

使用柔软的布进行清洁，不要使用水或腐蚀性溶液。

4.2 检查定期检查设备的电源线路、插头、插座是否正常，有无损坏或老化情况。

检查设备的传动部件、接线端子等是否稳固可靠。

4.3 维护定期对设备的变压器、电容器、电机等部件进行维护，检查其工作状态是否正常。

如发现异常，应及时进行修理或更换。

4.4 存储长时间不使用设备时，应储存在干燥、通风良好的地方。

变频串联谐振试验装置操作步骤及注意事项
一、变频串联谐振试验装置操作步骤
1、变频串联谐振试验装置安装操作
（1）安装电机
将变频串联谐振试验装置安装在固定的电机安装位置上，电机应当与机箱的凸起位置垂直对齐，并将振动测量仪的测试轴安装在机箱的凸起位置上，以获取准确的振动值。

（2）连接电缆
将变频串联谐振试验装置与电机的接线盒进行电缆连接，确保接线正确，并将变频器的输出信号，调节信号，振动测量仪的供电信号，控制信号，连接到接线柜中的对应接口上，确保各种信号的正确连接。

（3）安装启动设备
安装启动设备，确保启动按钮在合适的位置，以便于操作人员可以自行启动和停止装置运行。

（4）安装保护装置
在变频串联谐振试验装置的运行过程中，应安装相应的保护装置，以确保装置在合理的转矩下运行，并防止过载、欠载和短路等情况发生。

2、调试变频串联谐振试验装置
（1）校准变频器
首先，校准变频器，按照变频器的使用说明，按需要进行参数设置，以确保变频器可以正确工作。

（2）校准振动测量仪
校准振动测量仪，以确保振动测量仪可以准确地测量电机的振动特性值。

串联谐振耐压试验装置操作流程1.连接串联谐振耐压试验装置至电源。

Connect the series resonant withstand voltage test equipment to the power supply.2.确保所有接口连接牢固。

Ensure all interfaces are securely connected.3.打开串联谐振耐压试验装置的电源开关。

Turn on the power switch of the series resonant withstand voltage test equipment.4.检查仪器显示屏是否正常工作。

Check if the instrument display is working properly.5.设置串联谐振耐压试验装置的参数。

Set the parameters of the series resonant withstand voltage test equipment.6.校准测试仪器。

Calibrate the testing instrument.7.将被测试物品连接至串联谐振耐压试验装置。

Connect the tested item to the series resonant withstand voltage test equipment.8.确保被测试物品的接线正确。

Ensure the correct wiring of the tested item.9.启动串联谐振耐压试验装置进行测试。

Start the series resonant withstand voltage test equipment for testing.10.监控测试过程中的电压和电流变化。

Monitor the voltage and current changes during the test.11.记录测试过程中的数据。

串联谐振耐压试验装置操作方法汇卓电力是一家专业研发生产串联谐振耐压装置的厂家，本公司生产的串联谐振耐压装置在行业内都广受好评，以打造最具权威的“串联谐振耐压装置“高压设备供应商而努力。

为了让更多的客户在使用华天电力生产的串联谐振耐压测试仪的时候更容易操作，能尽快的了解耐压测试仪的使用方法，今天我们以XZB串联谐振耐压试验装置来总结一下试验过程中的一些操作步骤。

串联谐振耐压测试仪操作说明1.1 电缆试验操作：1.1.1 现场接线示意图：1.1.2 励磁变压器接线注意事项：1. 用于 10KV 电缆的耐压装置，励磁变压器一般接低端；2. 用于 10KV 和 35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端；3. 用于 10KV 、35KV 和 110KV 电缆的耐压装置：10KV、35KV 电缆耐压励磁变压器接低端，110KV 电缆耐压励磁变压器接高端；1.1.3 电抗器及电容器分压器接线注意事项：对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

1.2 电机耐压试验操作:1.2.1 现场接线示意图:1.2.2 励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端；2. 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；3. 通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

4.2 GIS、开关及变压器试验操作：4.2.1 现场接线示意图：1.2.2 励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；2. 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；3. 通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

4.2.3 电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。
