收稿日期:1998-07-13第19卷 第11期1999年11月光 学 学 报ACT A O PT ICA SIN IC A V o l.19,No.11N ov embe r,1999用布拉格光纤光栅制作啁啾光纤光栅*韦占雄 秦 莉 韦 欣 王庆亚 郑 伟 张玉书(吉林大学电子工程系,长春130023)摘 要 介绍了一种用布拉格光纤光栅制作啁啾光纤光栅的方法。
采用氢氟酸腐蚀布拉格光纤光栅,使光栅的横截面沿光栅轴向逐渐变小,然后对光栅施加1.50N 的拉力,在光栅轴向建立应变梯度,制作出长15mm 、峰值反射率达92%、反射半高宽为5nm 的啁啾光纤光栅。
关键词 布拉格光纤光栅, 腐蚀, 应变梯度, 啁啾光纤光栅。
1 引 言近年来,光纤光栅因其在光通信和传感技术领域有着广泛的应用前景而引起了人们极大的兴趣,光纤光栅的制作及其特性的研究成了有关研究人员普遍关注的热点。
自从Ouel-lette [1]在1987年提出用啁啾光纤光栅作为长距离光通信系统的色散补偿器件以来,人们对啁啾光纤光栅的制备、性能及应用作了一系列深入的研究和探讨。
除了用作色散补偿器件外,啁啾光纤光栅还可应用于波分复用系统[2]、掺铒光纤放大器[3]等多种光通信器件和温度、应力等传感器件[4]中。
因此,人们对啁啾光纤光栅的制备作了大量的研究工作,提出了多种方法,如非相似波前干涉法[5]、相位掩膜法[6]、二次曝光法[7]、锥形法[8]、光纤弯曲法[9]、光纤倾斜法[10],温度梯度法[11]等。
然而,非相似波前干涉法和光纤倾斜法均要求用于制作光纤光栅的激光光源有很好的相干性;二次曝光法、锥形法是以改变光栅的有效折射率为基础来制作啁啾光纤光栅,由于有效折射率的变化量有限,所以制作出的光栅的反射带宽受到了很大的限制;相位掩膜法需要购买价格昂贵的啁啾相位掩膜板;利用均匀周期相位掩膜板来制作啁啾光纤光栅的光纤弯曲法虽然可通过控制光纤弯曲的形状来调整光栅的带宽,但是这种方法与其它利用相位掩膜板制作光纤光栅的方法一样,制作出啁啾光纤光栅的反射波长受到所用相位掩膜板周期分布的限制。

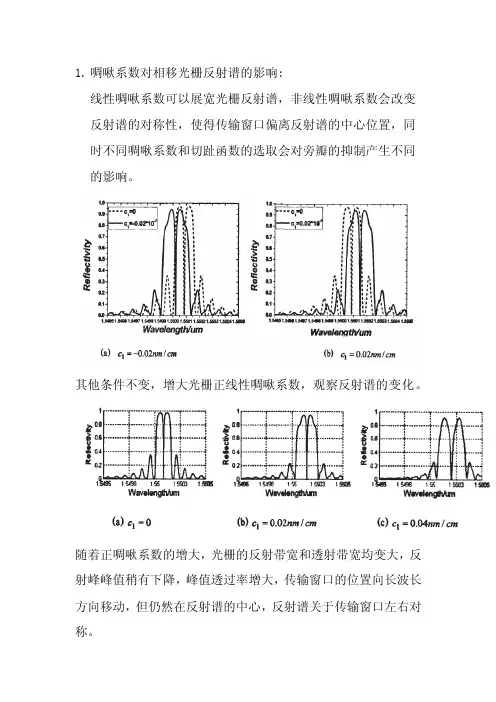

1.啁啾系数对相移光栅反射谱的影响:线性啁啾系数可以展宽光栅反射谱，非线性啁啾系数会改变反射谱的对称性，使得传输窗口偏离反射谱的中心位置，同时不同啁啾系数和切趾函数的选取会对旁瓣的抑制产生不同的影响。
其他条件不变，增大光栅正线性啁啾系数，观察反射谱的变化。
随着正啁啾系数的增大，光栅的反射带宽和透射带宽均变大，反射峰峰值稍有下降，峰值透过率增大，传输窗口的位置向长波长方向移动，但仍然在反射谱的中心，反射谱关于传输窗口左右对称。
不同的啁啾系数对旁瓣的抑制效果也有所不同．随着正非线性啁啾系数的增大，光栅的反射带宽增大，反射谱出现不对称性变化，反射峰峰值反射率减小。
当非线性啁啾系数为O．5X10-2nm／cm2时，旁瓣的抑制较好：但进一步增大非线性啁啾系数，光栅反射谱的旁瓣干扰增。
啁啾系数的选择并非越大越好，而应选择合适的啁啾系数，在增大带宽的同时又能够对旁瓣有所抑制，尽量避免由于旁瓣引起的信道串扰。
2.切趾函数：曲线变得平滑，传输窗口处带宽展宽相移光栅的反射谱对称性较高斯函数好，但反射率明显下降与高斯函数相比，其光栅反射率更高，传输窗口透射率更高，旁瓣的抑制效果也较好反射率更高，旁瓣的抑制效果比前面三种切趾函数更好，因此在多通道滤波方面将更有优势3.布拉格光栅开关理论考虑非线性情况下泵浦光输入的耦合模方程为：通常情况下，泵浦功率远远大于信号光功率原理：无泵浦>禁带内>信号被反射>光栅处于关的状态有泵浦>有效折射率增大>布拉格波长红移>信号光也由原来的高反射变成高透射>光栅开下面讨论三种信号光波长情况下，泵浦光功率对光栅透射反射率的影响：第一种情况：当信号光波长在光栅禁带内时，要使位于禁带内的信号光从高反射变成高透射，即实现开关，需要较高的泵浦输入功率现象：1)禁带内小于光栅布拉格波长的信号光比大于光栅布拉格波长的信号光实现光开关时的泵浦功率要小得多2)旁瓣震荡严重原因：1)泵浦功率引起的非线性效应使得光栅的禁带向长波长方向偏移，这就使得波长大于布拉格波长的信号光实现光开关要移动的波长间隔变大，所需要的泵浦功率也随之增大。
