第5讲光纤布拉格光栅(FBG)解读

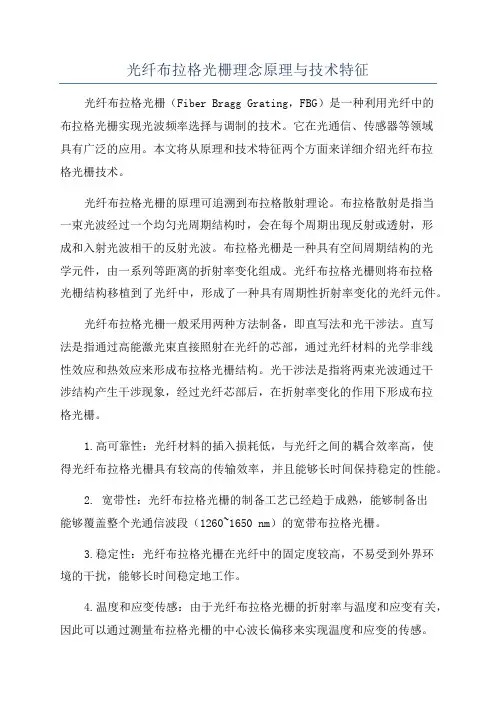

光纤布拉格光栅理念原理与技术特征光纤布拉格光栅（Fiber Bragg Grating，FBG）是一种利用光纤中的布拉格光栅实现光波频率选择与调制的技术。

它在光通信、传感器等领域具有广泛的应用。

本文将从原理和技术特征两个方面来详细介绍光纤布拉格光栅技术。

光纤布拉格光栅的原理可追溯到布拉格散射理论。

布拉格散射是指当一束光波经过一个均匀光周期结构时，会在每个周期出现反射或透射，形成和入射光波相干的反射光波。

布拉格光栅是一种具有空间周期结构的光学元件，由一系列等距离的折射率变化组成。

光纤布拉格光栅则将布拉格光栅结构移植到了光纤中，形成了一种具有周期性折射率变化的光纤元件。

光纤布拉格光栅一般采用两种方法制备，即直写法和光干涉法。

直写法是指通过高能激光束直接照射在光纤的芯部，通过光纤材料的光学非线性效应和热效应来形成布拉格光栅结构。

光干涉法是指将两束光波通过干涉结构产生干涉现象，经过光纤芯部后，在折射率变化的作用下形成布拉格光栅。

1.高可靠性：光纤材料的插入损耗低，与光纤之间的耦合效率高，使得光纤布拉格光栅具有较高的传输效率，并且能够长时间保持稳定的性能。

2. 宽带性：光纤布拉格光栅的制备工艺已经趋于成熟，能够制备出能够覆盖整个光通信波段（1260~1650 nm）的宽带布拉格光栅。

3.稳定性：光纤布拉格光栅在光纤中的固定度较高，不易受到外界环境的干扰，能够长时间稳定地工作。

4.温度和应变传感：由于光纤布拉格光栅的折射率与温度和应变有关，因此可以通过测量布拉格光栅的中心波长偏移来实现温度和应变的传感。

这种传感技术具有高灵敏度、快速响应和长距离传输等优点，在工业和生物医学领域有广泛的应用前景。

5. 光互联和光波长多路复用：光纤布拉格光栅可以用作光纤互联中的微型光学件，实现在光纤网络中的信号调制、调整和复用等功能。

同时，光纤布拉格光栅也可以用于光波长多路复用（Wavelength Division Multiplexing，WDM）系统中，实现光路的选择和分离。

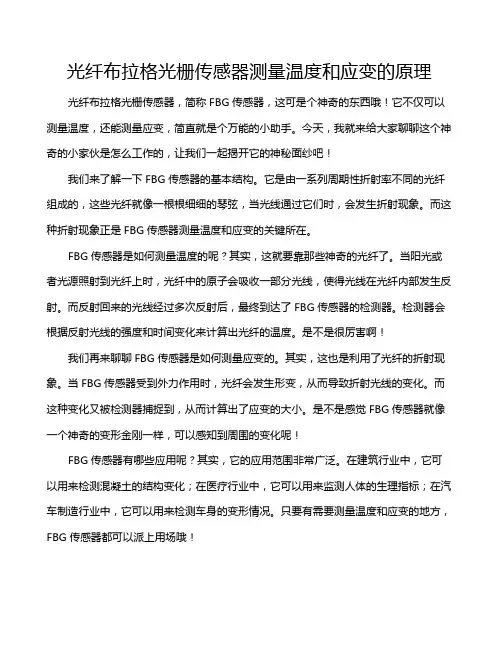

光纤布拉格光栅传感器测量温度和应变的原理光纤布拉格光栅传感器，简称FBG传感器，这可是个神奇的东西哦！它不仅可以测量温度，还能测量应变，简直就是个万能的小助手。

今天，我就来给大家聊聊这个神奇的小家伙是怎么工作的，让我们一起揭开它的神秘面纱吧！我们来了解一下FBG传感器的基本结构。

它是由一系列周期性折射率不同的光纤组成的，这些光纤就像一根根细细的琴弦，当光线通过它们时，会发生折射现象。

而这种折射现象正是FBG传感器测量温度和应变的关键所在。

FBG传感器是如何测量温度的呢？其实，这就要靠那些神奇的光纤了。

当阳光或者光源照射到光纤上时，光纤中的原子会吸收一部分光线，使得光线在光纤内部发生反射。

而反射回来的光线经过多次反射后，最终到达了FBG传感器的检测器。

检测器会根据反射光线的强度和时间变化来计算出光纤的温度。

是不是很厉害啊！我们再来聊聊FBG传感器是如何测量应变的。

其实，这也是利用了光纤的折射现象。

当FBG传感器受到外力作用时，光纤会发生形变，从而导致折射光线的变化。

而这种变化又被检测器捕捉到，从而计算出了应变的大小。

是不是感觉FBG传感器就像一个神奇的变形金刚一样，可以感知到周围的变化呢！FBG传感器有哪些应用呢？其实，它的应用范围非常广泛。

在建筑行业中，它可以用来检测混凝土的结构变化；在医疗行业中，它可以用来监测人体的生理指标；在汽车制造行业中，它可以用来检测车身的变形情况。

只要有需要测量温度和应变的地方，FBG传感器都可以派上用场哦！当然啦，虽然FBG传感器非常神奇，但它也有一些局限性。

比如说，它的灵敏度有限，不能用来检测非常微小的应变；而且，它的精度也有一定的误差。

随着科技的发展，相信这些问题都会得到解决的。

今天关于光纤布拉格光栅传感器测量温度和应变的原理就给大家介绍到这里了。

希望对大家有所帮助哦！下次再见啦！。

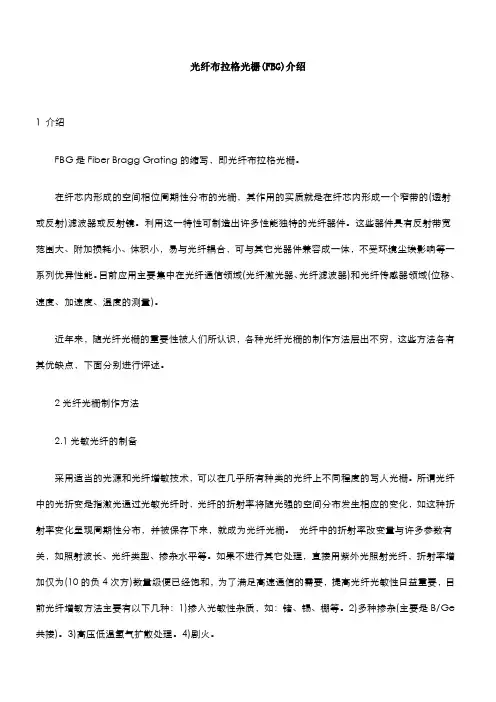

光纤布拉格光栅(FBG)介绍1 介绍FBG是Fiber Bragg Grating的缩写，即光纤布拉格光栅。

在纤芯内形成的空间相位周期性分布的光栅，其作用的实质就是在纤芯内形成一个窄带的(透射或反射)滤波器或反射镜。

利用这一特性可制造出许多性能独特的光纤器件。

这些器件具有反射带宽范围大、附加损耗小、体积小，易与光纤耦合，可与其它光器件兼容成一体，不受环境尘埃影响等一系列优异性能。

目前应用主要集中在光纤通信领域(光纤激光器、光纤滤波器)和光纤传感器领域(位移、速度、加速度、温度的测量)。

近年来，随光纤光栅的重要性被人们所认识，各种光纤光栅的制作方法层出不穷，这些方法各有其优缺点，下面分别进行评述。

2光纤光栅制作方法2.1光敏光纤的制备采用适当的光源和光纤增敏技术，可以在几乎所有种类的光纤上不同程度的写人光栅。

所谓光纤中的光折变是指激光通过光敏光纤时，光纤的折射率将随光强的空间分布发生相应的变化，如这种折射率变化呈现周期性分布，并被保存下来，就成为光纤光栅。

光纤中的折射率改变量与许多参数有关，如照射波长、光纤类型、掺杂水平等。

如果不进行其它处理，直接用紫外光照射光纤，折射率增加仅为(10的负4次方)数量级便已经饱和，为了满足高速通信的需要，提高光纤光敏性日益重要，目前光纤增敏方法主要有以下几种：1)掺入光敏性杂质，如：锗、锡、棚等。

2)多种掺杂(主要是B/Ge 共接)。

3)高压低温氢气扩散处理。

4)剧火。

2.2成栅的紫外光源光纤的光致折射率变化的光敏性主要表现在244nm紫外光的错吸收峰附近，因此除驻波法用488nm可见光外，成栅光源都是紫外光。

大部分成栅方法是利用激光束的空间干涉条纹，所以成栅光源的空间相干性特别重要。

目前，主要的成栅光源有准分子激光器、窄线宽准分子激光器、倍频Ar离子激光器、倍频染料激光器、倍频OPO激光器等，根据实验结果，窄线宽准分子激光器是目前用来制作光纤光栅最为适宜的光源。

光纤布拉格光栅(fbg)反射中心波长下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!光纤布拉格光栅(FBG)反射中心波长是光纤传感器领域的重要参数之一。

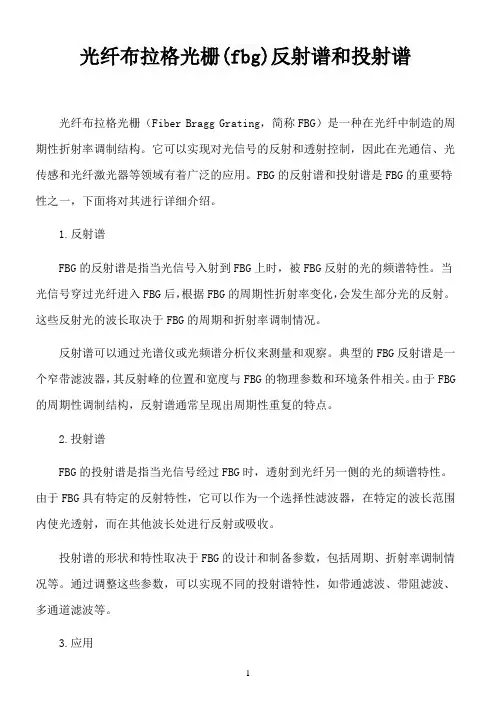

光纤布拉格光栅(fbg)反射谱和投射谱光纤布拉格光栅（Fiber Bragg Grating，简称FBG）是一种在光纤中制造的周期性折射率调制结构。

它可以实现对光信号的反射和透射控制，因此在光通信、光传感和光纤激光器等领域有着广泛的应用。

FBG的反射谱和投射谱是FBG的重要特性之一，下面将对其进行详细介绍。

1.反射谱FBG的反射谱是指当光信号入射到FBG上时，被FBG反射的光的频谱特性。

当光信号穿过光纤进入FBG后，根据FBG的周期性折射率变化，会发生部分光的反射。

这些反射光的波长取决于FBG的周期和折射率调制情况。

反射谱可以通过光谱仪或光频谱分析仪来测量和观察。

典型的FBG反射谱是一个窄带滤波器，其反射峰的位置和宽度与FBG的物理参数和环境条件相关。

由于FBG 的周期性调制结构，反射谱通常呈现出周期性重复的特点。

2.投射谱FBG的投射谱是指当光信号经过FBG时，透射到光纤另一侧的光的频谱特性。

由于FBG具有特定的反射特性，它可以作为一个选择性滤波器，在特定的波长范围内使光透射，而在其他波长处进行反射或吸收。

投射谱的形状和特性取决于FBG的设计和制备参数，包括周期、折射率调制情况等。

通过调整这些参数，可以实现不同的投射谱特性，如带通滤波、带阻滤波、多通道滤波等。

3.应用FBG的反射谱和投射谱在许多应用中发挥着重要作用：-光通信：FBG可用作光纤传感器，通过测量反射谱变化来检测温度、压力、形变等物理量。

-光纤传感：利用FBG的反射谱特性，可以实现对光纤周围环境的监测，如油气管道的泄漏检测、结构的应力监测等。

-光纤激光器：FBG可用作激光器的频率选择性元件，调节反射谱特性来实现激光器的单模操作和波长选择。

总之，FBG的反射谱和投射谱是FBG的重要特性之一，它们描述了FBG对光信号的反射和透射特性。

通过测量和分析反射谱和投射谱，可以实现对FBG的性能和应用进行评估和优化，为光纤通信、光传感和光纤激光器等领域的应用提供基础支持。

FBG布拉格光纤光栅传感技术及其优势FBG（Fiber Bragg Grating）布拉格光纤光栅传感技术是一种基于光纤传感器原理的测量技术。

它通过在光纤的光学纤芯中添加一个周期性折射率改变的光栅结构，实现了对光波的波长选择性反射，从而实现对光波的测量和传感。

FBG光栅传感技术具有很多优势，本文将详细介绍。

首先，FBG光栅传感技术具有很高的灵敏度和精度。

光纤光栅结构的周期性折射率改变能够引起光波的波长选择性反射，从而使得传感器能够在不同的波长上进行测量。

由于光栅的周期性结构可以通过微调光栅的制备参数进行优化，因此光栅传感器可以在特定的波长上实现极高的灵敏度和精度。

其次，FBG光栅传感技术具有很高的可重复性和稳定性。

光纤材料具有优良的化学稳定性和热稳定性，使得光纤光栅传感器在长期使用中能够保持良好的性能。

此外，由于光栅结构是在光纤材料中编写的，因此它不会受到外界环境的干扰，如机械振动、电磁干扰等，从而进一步保证了传感器的可靠性和稳定性。

第三，FBG光栅传感技术具有很高的兼容性和可扩展性。

光纤光栅结构可以与光纤的各种特性相结合，如单模光纤、多模光纤、光纤喇叭片等，从而可以实现对不同物理量的测量，如温度、应力、压力、湿度等。

同时，由于光栅结构是分布式传感器，因此可以在一根光纤上实现多个光栅结构，从而实现多参数的测量，具有很高的可扩展性。

第四，FBG光栅传感技术具有很高的抗干扰能力和远程监测能力。

光栅传感器的工作原理是通过测量被反射回来的光强来获取待测物理量信息，这种工作方式使得光栅传感器能够抵抗外界的光强波动和光纤传输损耗等因素的影响。

此外，光栅传感器可以与光纤网络相结合，实现远程监测和网络传输，从而实现对远程目标的实时监测和控制。

最后，FBG光栅传感技术具有很高的经济性和应用潜力。

光纤光栅传感器的制备工艺相对简单和成熟，制备成本相对较低，从而降低了传感器的成本。

此外，光栅传感器的应用领域非常广泛，包括航空航天、电力、交通、石油化工等行业，具有很大的市场潜力。

基于光纤布拉格光栅的结构健康监测成像系统一、光纤布拉格光栅简介光纤布拉格光栅（FBG）是一种在光纤纤芯中写入的周期性折射率调制结构。

它具有独特的光学特性，能够对特定波长的光进行反射。

其基本原理基于布拉格衍射，当满足布拉格条件时，入射光会在光栅处被反射，反射光的波长与光栅的周期以及光纤的有效折射率等因素有关。

光纤布拉格光栅具有很多优点。

首先，它体积小、重量轻，易于集成到各种结构中。

其次，它具有良好的线性度和重复性，能够准确地反映外界物理量的变化。

此外，它还具有抗电磁干扰能力强、耐腐蚀等特点，适用于各种恶劣环境下的监测应用。

1.1光纤布拉格光栅的制作方法光纤布拉格光栅的制作方法有多种。

其中一种常见的方法是采用紫外光写入技术。

通过将光纤置于含有光敏材料的环境中，利用紫外光照射光纤，使光纤纤芯的折射率发生周期性变化，从而形成光栅结构。

这种方法可以精确控制光栅的周期和折射率调制深度，能够制作出满足不同应用需求的光纤布拉格光栅。

另一种制作方法是采用飞秒激光写入技术。

飞秒激光具有极高的峰值功率和极短的脉冲宽度，可以在光纤中直接写入高质量的光栅结构。

这种方法不需要光敏材料，具有更高的灵活性和适用性，但设备成本相对较高。

1.2光纤布拉格光栅的光学特性光纤布拉格光栅的光学特性主要包括反射谱特性和透射谱特性。

反射谱特性是指光纤布拉格光栅对不同波长光的反射率随波长的变化关系。

当满足布拉格条件时，反射率会出现一个峰值，这个峰值对应的波长称为布拉格波长。

布拉格波长与光栅的周期和光纤的有效折射率成正比关系。

透射谱特性是指光纤布拉格光栅对不同波长光的透射率随波长的变化关系。

在布拉格波长处，透射率会出现一个最小值，这是因为大部分光在该波长处被反射。

通过对反射谱和透射谱特性的研究，可以深入了解光纤布拉格光栅的工作原理和性能，为其在结构健康监测成像系统中的应用提供理论基础。

二、结构健康监测成像系统概述结构健康监测成像系统是一种用于监测结构的完整性和健康状态的系统。

热再生光纤布拉格光栅一、引言随着科技的进步，光纤通信技术在现代信息社会中发挥着越来越重要的作用。

作为光纤通信的关键元件，光纤布拉格光栅（FBG）因其独特的性能和广泛的应用前景而备受关注。

近年来，热再生光纤布拉格光栅作为一种新型的光纤布拉格光栅，在许多领域展现出巨大的潜力。

本文将对热再生光纤布拉格光栅进行深入探讨。

二、热再生光纤布拉格光栅的原理光纤布拉格光栅的基本原理是利用光在光纤中的干涉效应形成特定的反射光谱。

通过在光纤中引入周期性的折射率变化，光在满足特定条件的光波长上产生反射。

热再生光纤布拉格光栅在此基础上，利用热敏材料对温度的敏感性，实现对光栅的写入和擦除，从而达到动态可调的目的。

三、热再生光纤布拉格光栅的结构热再生光纤布拉格光栅主要由裸光纤、热敏材料和保护层组成。

其中，裸光纤作为光的传输通道；热敏材料一般为聚合物或液晶材料，其折射率随温度变化而变化；保护层则起到保护光栅免受外界环境影响的作用。

通过加热改变热敏材料的折射率，可以实现对光栅的写入和擦除。

四、热再生光纤布拉格光栅的优势1.动态可调：热再生光纤布拉格光栅的最大特点是其动态可调性。

通过改变温度，可以实时改变光栅的反射光谱，实现快速响应和精确控制。

2.稳定性高：由于热敏材料具有较高的稳定性，热再生光纤布拉格光栅在温度变化时仍能保持较好的性能。

这使得其在极端环境和长期使用中仍具有可靠性。

3.可重复性强：由于热敏材料的可逆性，热再生光纤布拉格光栅可以在相同条件下进行多次擦写操作，从而大大提高了其实用性和灵活性。

4.应用广泛：由于热再生光纤布拉格光栅具有良好的可调性和稳定性，它可以广泛应用于光纤传感、光谱分析、激光雷达等领域。

五、热再生光纤布拉格光栅的应用1.光纤传感：热再生光纤布拉格光栅作为传感元件，可以用于温度、压力、应变等物理量的测量。

由于其高灵敏度和宽测量范围，热再生光纤布拉格光栅在石油和天然气勘探、航空航天、土木工程等领域具有广阔的应用前景。

光纤布拉格光栅介绍光纤布拉格光栅（Fiber Bragg Grating, FBG）是一种利用光纤自身制作的光学滤波器，具有狭窄的光频选择性和温度、应变等参数的灵敏度。

它在光通信、传感、光谱等领域有着广泛的应用。

本文将对光纤布拉格光栅的工作原理、制备方法以及应用进行详细介绍。

光纤布拉格光栅是通过在光纤的折射率分布中形成周期性的折射率变化来实现的。

这种周期性变化的折射率分布可以实现光的反射，产生一个特定的波长范围内的反射光谱特征。

光纤布拉格光栅的工作原理可以用光波的布拉格反射（Bragg reflection）来解释。

布拉格反射是指当光波从两个折射率不同的介质交界面垂直入射时，会产生一定的反射光。

而在光纤布拉格光栅中，通过周期性的折射率变化，可以形成类似的反射波。

当光波传输到光纤布拉格光栅中时，一部分光波会被布拉格光栅反射，形成特定波长的反射光谱特征。

这个特定波长与布拉格光栅的周期性折射率变化以及入射光波的角度和波长等因素有关。

制备光纤布拉格光栅的方法有多种，常见的方法包括干涉法、相位控制法、光刻法等。

其中，干涉法是最常用的一种方法。

该方法使用两束光波的干涉产生布拉格光栅的周期性折射率变化。

通过调节其中一束光波的频率或角度，可以实现所需的布拉格波长。

相位控制法则是通过对光纤进行局部加热或拉长控制相位的变化，从而形成周期性的折射率变化。

光刻法是将光敏感材料涂覆在光纤表面，利用光的曝光和显影过程形成布拉格光栅。

光纤布拉格光栅在光通信领域的应用非常广泛。

它可以用作滤波器，实现波分复用技术，将多个波长的光信号传输在同一根光纤中。

同时，光纤布拉格光栅还可以用于光纤传感。

由于其具有温度、应变等参数的灵敏度，可以通过监测光纤布拉格光栅的反射光谱变化，实现对环境参数的实时监测。

光纤布拉格光栅传感技术已广泛应用于温度、压力、应变、流速、湿度等传感领域。

除了光通信和传感领域，光纤布拉格光栅在其他领域也有重要的应用。

例如，在激光器中，光纤布拉格光栅可以用作模式锁定元件，实现激光的稳定输出。

光纤布拉格光栅fbg补偿色散的原理
光纤布拉格光栅（Fiber Bragg Grating，FBG）可以通过调制
光纤的折射率周期性变化来实现光的反射和传输。

它的主要原理是利用光纤独特的色散特性，通过FBG对光信号进行调制，从而实现对光信号的补偿色散。

光纤的色散是指光在光纤中传播时由于不同波长的光速度不同而产生的相位差。

波长较短的光速度较快，波长较长的光速度较慢。

这种波长对光速度的依赖关系导致了光在传播过程中的时间延迟现象，即不同波长的光在传输过程中到达目的地的时间不同。

这种时间延迟会导致光信号在传输过程中发生色散，即不同频率的光在传输过程中的相对相位差发生变化。

FBG是一种光纤中周期性改变折射率的结构，可以通过调制
折射率的周期变化来对不同波长的光进行反射和传输。

当光信号经过FBG时，不同波长的光会被不同的光栅反射，而波长
与光栅周期之间的匹配情况会决定反射的强度。

在补偿色散的过程中，输入的光信号会经过FBG反射出来，
然后再次经过FBG传输到目的地。

通过调整FBG的反射波长
以及FBG的衍射效果，可以实现对光信号的调制和对色散的
补偿。

当输入光信号经过FBG反射出来后，利用色散器将其
分解为不同波长的光，然后再将分解后的光重新聚焦到光纤上。

经过这样的处理，不同波长的光分量的传播时间延迟可以被补偿，从而达到补偿色散的目的。

通过光纤布拉格光栅的补偿色散原理，可以实现对光信号的高质量传输和处理，提高光纤通信系统的性能和传输距离。

fbg原理FBG原理。

光纤光栅（Fiber Bragg Grating, FBG）是一种利用光纤中周期性的折射率变化来实现光的频率选择性反射的光学元件。

它是一种重要的光纤传感器和滤波器，在通信、传感和光纤激光器等领域有着广泛的应用。

FBG原理的理解对于充分发挥其在各个领域的应用具有重要意义。

FBG原理的核心在于光纤中的周期性折射率变化。

当光线穿过光纤中的光栅结构时，会发生布拉格衍射现象。

这种衍射效应会使得特定波长的光被反射，而其他波长的光则会被传输。

这样就实现了对于特定波长光的选择性反射，从而实现了光的滤波功能。

在光纤传感器中，FBG原理可以用来实现对于光纤中应变、温度、压力等物理量的测量。

当光纤中的光栅结构受到外界物理量的影响时，光栅的周期性折射率变化也会发生相应的改变，从而导致反射波长发生偏移。

通过检测这一反射波长的变化，就可以实现对于外界物理量的测量。

由于光纤传感器具有体积小、重量轻、抗干扰能力强等优点，因此在工程领域有着广泛的应用前景。

在光纤通信系统中，FBG原理可以用来实现光的滤波和波长选择。

通过在光纤中加入光栅结构，可以实现对于特定波长光的选择性反射和传输。

这样就可以实现光的波长分割和波长多路复用，从而提高光纤通信系统的传输容量和效率。

在光纤激光器中，FBG原理可以用来实现光的频率锁定和模式选择。

通过在光纤激光器中加入光栅结构，可以实现对于特定频率的光的选择性反射和传输。

这样就可以实现激光器的频率稳定和单模输出，从而提高激光器的性能和稳定性。

总之，FBG原理是一种重要的光学原理，它通过光纤中的周期性折射率变化实现了光的频率选择性反射，具有广泛的应用前景。

在光纤传感器、光纤通信和光纤激光器等领域都有着重要的应用价值。

对于FBG原理的深入理解和研究，将有助于充分发挥其在各个领域的应用，推动光学技术的发展和应用。

光纤布拉格光栅(FBG)的光学传感技术电子传感器数十年来一直作为测量物理与机械现象的标准机制。

尽管具有普遍性，却因为种种限制，在许多应用中显得缺乏安全、不切实际或无法使用。

基于光纤布拉格光栅(FBG)的光学传感技术，利用“光”作为介质取代“电”，使用标准光纤替代铜线，从而克服种种的挑战：由于光纤不导电且电气无源的良好特性，可以消除由电磁干扰(EMI)引起的噪声影响，并且能在少量损耗乃至不损耗信号完整性的前提下远距离传输数据。

此外，多个FBG传感器可沿一根光纤通过菊花链(daisy chain)方式连接，极大减少了测量系统的尺寸、重量和复杂性。

1.FBG 光学传感器基础1.1概述近几十年以来，电气传感器一直作为测量物理与机械现象的标准设备发挥着它的作用。

尽管它们在测试测量中无处不在，但作为电气化的设备，他们有着与生俱来的缺陷，例如信号传输过程中的损耗，容易受电磁噪声的干扰等等。

这些缺陷会造成在一些特殊的应用场合中，电气传感器的使用变得相当具有挑战性，甚至完全不适用。

光纤光学传感器就是针对这些应用挑战极好的解决方法，使用光束代替电流，而使用标准光纤代替铜线作为传输介质。

在过去的二十年中，光电子学的发展以及光纤通信行业中大量的革新极大地降低了光学器件的价格，提高了质量。

通过调整光学器件行业的经济规模，光纤传感器和光纤仪器已经从实验室试验研究阶段扩展到了现场实际应用场合，比如建筑结构健康监测应用等。

1.2光纤传感器简介从基本原理来看，光纤传感器会根据所测试的外部环境参数的变化来改变其传播的光波的一个或几个属性，比如强度、相位、偏振状态以及频率等。

非固有型 (混合型) 光纤传感器仅仅将光纤作为光波在设备与传感元件之间的传输介质，而固有型光纤传感器则将光纤本身作为传感元件使用。

光纤传感技术的核心是光纤–一条纤细的玻璃线，光波能够在其中心进行传播。

光纤主要由三个部分组成：纤芯(core)，包层(cladding)和保护层(buffer coating)。
