汽车驱动桥实验

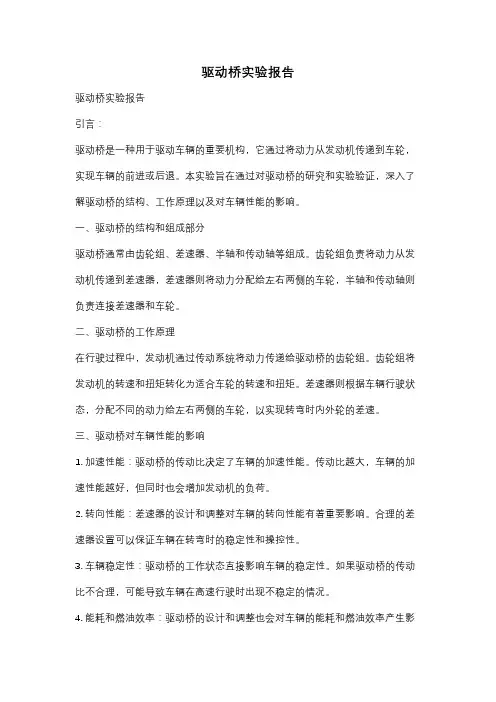

驱动桥实验报告驱动桥实验报告引言：驱动桥是一种用于驱动车辆的重要机构，它通过将动力从发动机传递到车轮，实现车辆的前进或后退。

本实验旨在通过对驱动桥的研究和实验验证，深入了解驱动桥的结构、工作原理以及对车辆性能的影响。

一、驱动桥的结构和组成部分驱动桥通常由齿轮组、差速器、半轴和传动轴等组成。

齿轮组负责将动力从发动机传递到差速器，差速器则将动力分配给左右两侧的车轮，半轴和传动轴则负责连接差速器和车轮。

二、驱动桥的工作原理在行驶过程中，发动机通过传动系统将动力传递给驱动桥的齿轮组。

齿轮组将发动机的转速和扭矩转化为适合车轮的转速和扭矩。

差速器则根据车辆行驶状态，分配不同的动力给左右两侧的车轮，以实现转弯时内外轮的差速。

三、驱动桥对车辆性能的影响1. 加速性能：驱动桥的传动比决定了车辆的加速性能。

传动比越大，车辆的加速性能越好，但同时也会增加发动机的负荷。

2. 转向性能：差速器的设计和调整对车辆的转向性能有着重要影响。

合理的差速器设置可以保证车辆在转弯时的稳定性和操控性。

3. 车辆稳定性：驱动桥的工作状态直接影响车辆的稳定性。

如果驱动桥的传动比不合理，可能导致车辆在高速行驶时出现不稳定的情况。

4. 能耗和燃油效率：驱动桥的设计和调整也会对车辆的能耗和燃油效率产生影响。

合理的传动比可以提高车辆的燃油效率，减少能耗。

实验过程：本次实验我们选取了一辆小型汽车作为研究对象，通过对其驱动桥的拆解和观察，深入了解驱动桥的结构和工作原理。

我们还对驱动桥的传动比进行了调整，以观察不同传动比对车辆性能的影响。

实验结果：通过实验，我们发现驱动桥的传动比对车辆的加速性能和燃油效率有着明显的影响。

当传动比较大时，车辆的加速性能明显提升，但燃油消耗也相应增加。

而当传动比较小时，车辆的燃油效率较高，但加速性能相对较差。

此外，合理调整差速器的设置可以提高车辆的转向性能和稳定性。

结论：驱动桥作为车辆的重要组成部分，对车辆性能有着重要影响。

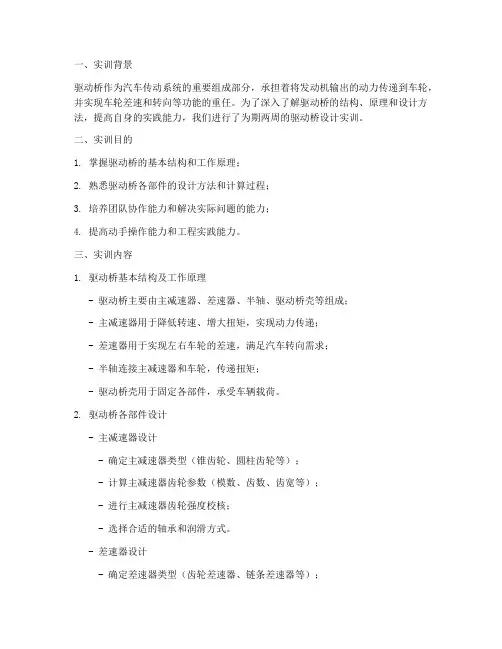

一、实训背景驱动桥作为汽车传动系统的重要组成部分，承担着将发动机输出的动力传递到车轮，并实现车轮差速和转向等功能的重任。

为了深入了解驱动桥的结构、原理和设计方法，提高自身的实践能力，我们进行了为期两周的驱动桥设计实训。

二、实训目的1. 掌握驱动桥的基本结构和工作原理；2. 熟悉驱动桥各部件的设计方法和计算过程；3. 培养团队协作能力和解决实际问题的能力；4. 提高动手操作能力和工程实践能力。

三、实训内容1. 驱动桥基本结构及工作原理- 驱动桥主要由主减速器、差速器、半轴、驱动桥壳等组成；- 主减速器用于降低转速、增大扭矩，实现动力传递；- 差速器用于实现左右车轮的差速，满足汽车转向需求；- 半轴连接主减速器和车轮，传递扭矩；- 驱动桥壳用于固定各部件，承受车辆载荷。

2. 驱动桥各部件设计- 主减速器设计- 确定主减速器类型（锥齿轮、圆柱齿轮等）；- 计算主减速器齿轮参数（模数、齿数、齿宽等）；- 进行主减速器齿轮强度校核；- 选择合适的轴承和润滑方式。

- 差速器设计- 确定差速器类型（齿轮差速器、链条差速器等）；- 计算差速器齿轮参数（模数、齿数、齿宽等）；- 进行差速器齿轮强度校核；- 选择合适的轴承和润滑方式。

- 半轴设计- 确定半轴类型（全浮式、半浮式等）；- 计算半轴直径和强度；- 进行半轴花键强度校核。

- 驱动桥壳设计- 进行驱动桥壳的三维建模；- 进行驱动桥壳的有限元分析，优化结构设计。

3. 实训过程- 小组成员根据设计要求，进行驱动桥各部件的设计计算；- 小组成员讨论并解决设计过程中遇到的问题；- 小组成员完成驱动桥的三维建模和有限元分析；- 小组成员撰写实训报告。

四、实训成果1. 成功设计了一款满足要求的驱动桥；2. 学会了驱动桥各部件的设计方法和计算过程；3. 培养了团队协作能力和解决实际问题的能力；4. 提高了动手操作能力和工程实践能力。

五、实训体会1. 驱动桥设计是一个复杂的过程，需要综合考虑多种因素；2. 在设计过程中，要注重理论与实践相结合，不断提高自己的实践能力；3. 团队协作是完成设计任务的关键，要学会与他人沟通和协作；4. 实训过程让我们深刻体会到工程师的责任和担当，要不断提高自己的专业素养。

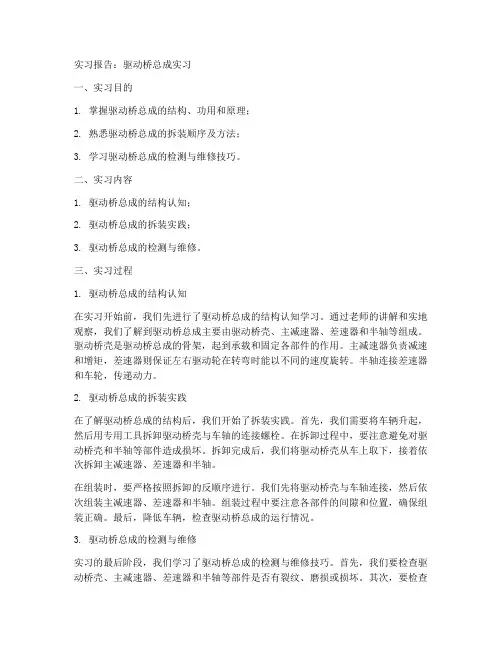

实习报告：驱动桥总成实习一、实习目的1. 掌握驱动桥总成的结构、功用和原理；2. 熟悉驱动桥总成的拆装顺序及方法；3. 学习驱动桥总成的检测与维修技巧。

二、实习内容1. 驱动桥总成的结构认知；2. 驱动桥总成的拆装实践；3. 驱动桥总成的检测与维修。

三、实习过程1. 驱动桥总成的结构认知在实习开始前，我们先进行了驱动桥总成的结构认知学习。

通过老师的讲解和实地观察，我们了解到驱动桥总成主要由驱动桥壳、主减速器、差速器和半轴等组成。

驱动桥壳是驱动桥总成的骨架，起到承载和固定各部件的作用。

主减速器负责减速和增矩，差速器则保证左右驱动轮在转弯时能以不同的速度旋转。

半轴连接差速器和车轮，传递动力。

2. 驱动桥总成的拆装实践在了解驱动桥总成的结构后，我们开始了拆装实践。

首先，我们需要将车辆升起，然后用专用工具拆卸驱动桥壳与车轴的连接螺栓。

在拆卸过程中，要注意避免对驱动桥壳和半轴等部件造成损坏。

拆卸完成后，我们将驱动桥壳从车上取下，接着依次拆卸主减速器、差速器和半轴。

在组装时，要严格按照拆卸的反顺序进行。

我们先将驱动桥壳与车轴连接，然后依次组装主减速器、差速器和半轴。

组装过程中要注意各部件的间隙和位置，确保组装正确。

最后，降低车辆，检查驱动桥总成的运行情况。

3. 驱动桥总成的检测与维修实习的最后阶段，我们学习了驱动桥总成的检测与维修技巧。

首先，我们要检查驱动桥壳、主减速器、差速器和半轴等部件是否有裂纹、磨损或损坏。

其次，要检查各部件的间隙是否符合要求。

最后，要检测驱动桥总成的运行情况，包括异响、温度升高等异常现象。

四、实习收获通过本次实习，我们掌握了驱动桥总成的结构、功用和原理，熟悉了驱动桥总成的拆装顺序及方法，学习了驱动桥总成的检测与维修技巧。

此次实习让我们对汽车驱动系统有了更深入的了解，提高了我们的实际操作能力。

在今后的学习中，我们将继续努力，为成为一名优秀的汽车维修工程师打下坚实基础。

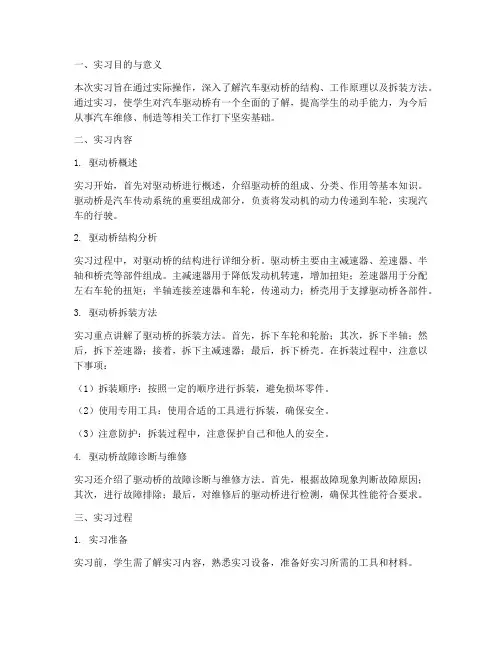

一、实习目的与意义本次实习旨在通过实际操作，深入了解汽车驱动桥的结构、工作原理以及拆装方法。

通过实习，使学生对汽车驱动桥有一个全面的了解，提高学生的动手能力，为今后从事汽车维修、制造等相关工作打下坚实基础。

二、实习内容1. 驱动桥概述实习开始，首先对驱动桥进行概述，介绍驱动桥的组成、分类、作用等基本知识。

驱动桥是汽车传动系统的重要组成部分，负责将发动机的动力传递到车轮，实现汽车的行驶。

2. 驱动桥结构分析实习过程中，对驱动桥的结构进行详细分析。

驱动桥主要由主减速器、差速器、半轴和桥壳等部件组成。

主减速器用于降低发动机转速，增加扭矩；差速器用于分配左右车轮的扭矩；半轴连接差速器和车轮，传递动力；桥壳用于支撑驱动桥各部件。

3. 驱动桥拆装方法实习重点讲解了驱动桥的拆装方法。

首先，拆下车轮和轮胎；其次，拆下半轴；然后，拆下差速器；接着，拆下主减速器；最后，拆下桥壳。

在拆装过程中，注意以下事项：（1）拆装顺序：按照一定的顺序进行拆装，避免损坏零件。

（2）使用专用工具：使用合适的工具进行拆装，确保安全。

（3）注意防护：拆装过程中，注意保护自己和他人的安全。

4. 驱动桥故障诊断与维修实习还介绍了驱动桥的故障诊断与维修方法。

首先，根据故障现象判断故障原因；其次，进行故障排除；最后，对维修后的驱动桥进行检测，确保其性能符合要求。

三、实习过程1. 实习准备实习前，学生需了解实习内容，熟悉实习设备，准备好实习所需的工具和材料。

2. 实习操作实习过程中，学生按照实习指导教师的安排，分组进行驱动桥的拆装。

在拆装过程中，学生认真观察，积极参与，互相学习，共同完成实习任务。

3. 实习总结实习结束后，学生对实习过程进行总结，分析实习中的优点和不足，提出改进措施。

四、实习收获通过本次实习，学生收获如下：1. 深入了解了汽车驱动桥的结构、工作原理以及拆装方法。

2. 提高了动手能力，掌握了汽车维修的基本技能。

3. 培养了团队合作精神，学会了与他人共同解决问题。

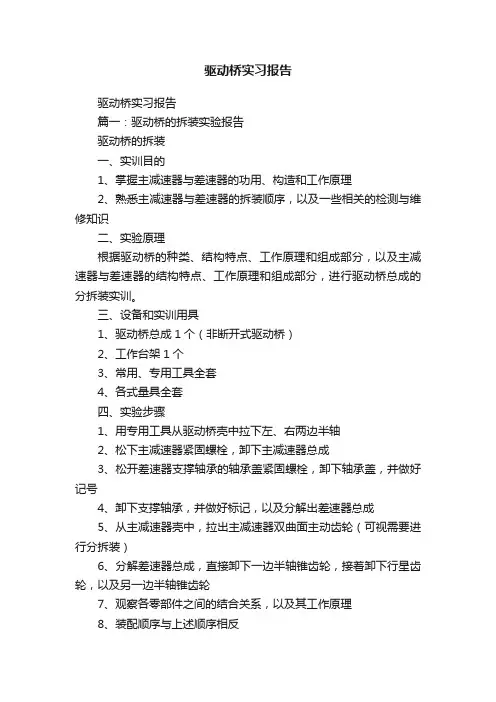

驱动桥实习报告驱动桥实习报告篇一：驱动桥的拆装实验报告驱动桥的拆装一、实训目的1、掌握主减速器与差速器的功用、构造和工作原理2、熟悉主减速器与差速器的拆装顺序，以及一些相关的检测与维修知识二、实验原理根据驱动桥的种类、结构特点、工作原理和组成部分，以及主减速器与差速器的结构特点、工作原理和组成部分，进行驱动桥总成的分拆装实训。

三、设备和实训用具1、驱动桥总成1个（非断开式驱动桥）2、工作台架1个3、常用、专用工具全套4、各式量具全套四、实验步骤1、用专用工具从驱动桥壳中拉下左、右两边半轴2、松下主减速器紧固螺栓，卸下主减速器总成3、松开差速器支撑轴承的轴承盖紧固螺栓，卸下轴承盖，并做好记号4、卸下支撑轴承，并做好标记，以及分解出差速器总成5、从主减速器壳中，拉出主减速器双曲面主动齿轮（可视需要进行分拆装）6、分解差速器总成，直接卸下一边半轴锥齿轮，接着卸下行星齿轮，以及另一边半轴锥齿轮7、观察各零部件之间的结合关系，以及其工作原理8、装配顺序与上述顺序相反五、注意事项1、拆卸差速器轴承盖时，应做好左、右两边轴承盖的相应标记2、驱动桥为质量大部件，需小心操作，必要时用吊装，切忌勿站在吊装底下3、严格按照技术要求及装配标记进行装合，防止破坏装配精度，如差速器及盖、调整垫片、传动轴等部位。

行星齿轮止推垫片不得随意更换4、差速器轴承的预紧度要按标准调整5、差速器侧盖与变速器壳体的接合面装复时要涂密封胶6、侧盖固定螺栓要按规定的扭矩拧紧7、从动锥齿轮的固定螺栓应按规定的扭矩拧紧8、差速器轴承装配时可用压床压入六、实验结果与分析1、驱动桥的动力传递路线：从万向传动轴到主减速器小齿轮，到从动锥齿轮，差速器壳→十字轴→行星齿轮→半轴齿轮→左右半轴。

2、主减速器、差速器等的支撑方式，及轴承预紧度调整：（1）主动锥齿轮与轴制成一体，主动轴前端支承在相互贴近而小端相向的两个圆锥滚子轴承上，后端支承在圆柱滚子轴承上，形成跨置式支承。

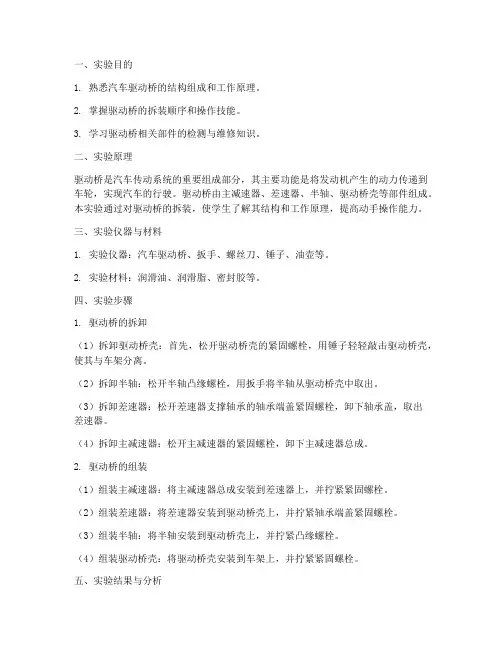

第1篇一、实验目的1. 了解并掌握驱动桥的基本构造和工作原理。

2. 通过拆装实验，熟悉驱动桥各部件的装配顺序和连接方式。

3. 学习驱动桥的维护和故障排除方法。

二、实验原理驱动桥是汽车传动系统的重要组成部分，其主要功能是将发动机输出的扭矩传递到车轮，实现车辆的行驶。

驱动桥由主减速器、差速器、半轴、桥壳等部件组成。

本实验主要针对轮式汽车的驱动桥进行拆装和构造分析。

三、实验设备与材料1. 轮式汽车驱动桥2. 拆装工具3. 检测设备4. 相关资料四、实验步骤1. 观察驱动桥整体结构观察驱动桥的整体结构，了解其主要组成部分，包括主减速器、差速器、半轴、桥壳等。

2. 拆装主减速器（1）拆卸主减速器盖板：使用专用工具拆卸主减速器盖板，取出内部齿轮和垫片。

（2）拆卸主减速器齿轮：拆卸主减速器齿轮，观察齿轮的磨损情况。

（3）拆卸主减速器轴承：拆卸主减速器轴承，检查轴承磨损情况。

3. 拆装差速器（1）拆卸差速器壳体：使用专用工具拆卸差速器壳体，取出内部齿轮和垫片。

（2）拆卸差速器齿轮：拆卸差速器齿轮，观察齿轮的磨损情况。

（3）拆卸差速器轴承：拆卸差速器轴承，检查轴承磨损情况。

4. 拆装半轴（1）拆卸半轴：使用专用工具拆卸半轴，观察半轴磨损情况。

（2）拆卸半轴轴承：拆卸半轴轴承，检查轴承磨损情况。

5. 组装驱动桥按照拆卸的相反顺序，将驱动桥各部件组装起来。

6. 检测驱动桥使用检测设备对驱动桥进行检测，确保各部件装配正确，无磨损现象。

五、实验结果与分析1. 主减速器齿轮磨损情况：观察主减速器齿轮磨损情况，发现齿轮表面存在磨损痕迹，说明主减速器齿轮存在磨损现象。

2. 差速器齿轮磨损情况：观察差速器齿轮磨损情况，发现齿轮表面存在磨损痕迹，说明差速器齿轮存在磨损现象。

3. 半轴轴承磨损情况：检查半轴轴承磨损情况，发现轴承磨损较严重，需要更换。

4. 驱动桥装配情况：组装后的驱动桥各部件装配正确，无磨损现象。

六、实验结论1. 驱动桥是汽车传动系统的重要组成部分，其构造和性能对车辆行驶性能有很大影响。

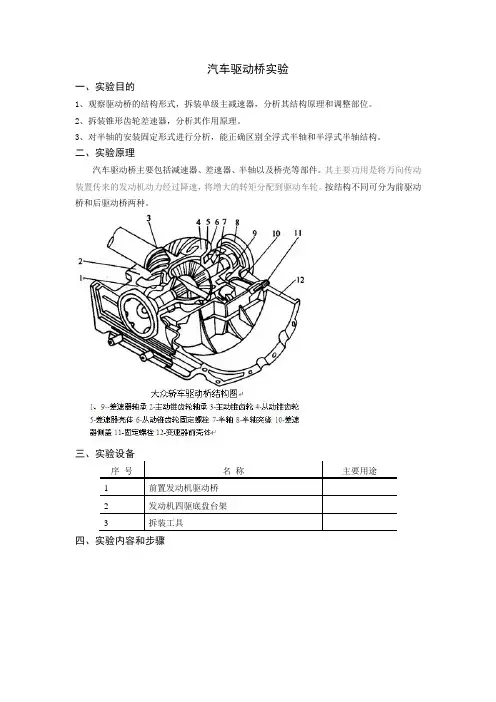

汽车驱动桥实验一、实验目的1、观察驱动桥的结构形式，拆装单级主减速器，分析其结构原理和调整部位。

2、拆装锥形齿轮差速器，分析其作用原理。

3、对半轴的安装固定形式进行分析，能正确区别全浮式半轴和半浮式半轴结构。

二、实验原理汽车驱动桥主要包括减速器、差速器、半轴以及桥壳等部件。

其主要功用是将万向传动装置传来的发动机动力经过降速，将增大的转矩分配到驱动车轮。

按结构不同可分为前驱动桥和后驱动桥两种。

三、实验设备四、实验内容和步骤（一）减速器的拆装在整车上观察驱动桥，注意其连接方式。

在解剖的驱动桥上观察主减速器的安装、半轴的安装及桥壳的组成、车轮的安装形式。

1、拆卸（1）拆下左、右传动轴，拆下速度表传感器的联接线。

（2）用拉器卸下左右半轴上的突缘。

（3）拆下差速器侧盖的固定螺栓11，卸下侧盖。

（4）从减速器壳体内抽出差速器总成及减速器从动齿轮4，卸下主动锥齿轮。

（5）用卡钳拆下内半轴内侧的弹性挡圈，抽出左、右内半轴。

2、装配装配按与拆卸相反的顺序进行，但要注意：（1）差速器轴承的预紧度要按标准调整。

（2）差速器侧盖与变速器壳体的接合面装复时要涂密封胶。

（3）侧盖固定螺栓要按规定的扭矩拧紧。

（二）差速器的拆装1、拆卸（1）拆下左、右侧的调整垫片及速度表磁铁。

注意：左、右调整垫片应做好标记。

（2）用拉器拉下左、右轴承，做上标记。

（3）拆下从动锥齿轮固定螺栓，用铜锤敲击齿轮，使其与差速器壳分离。

（4）拆下弹性销，抽出行星齿轮轴。

（5）拆下行星齿轮及半轴锥齿轮。

（6）拆下球形耐磨垫片。

2、装配装配按与拆卸相反的顺序进行，但应注意以下几点：（1）球形耐磨垫片的厚度要合适，以保证行星齿轮及半轴锥齿轮的正常工作。

（2）弹性销装复后应牢固可靠。

（3）从动锥齿轮装配前应加热到1000左右。

（4）从动锥齿轮的固定螺栓应按规定的扭矩拧紧。

（5）差速器轴承装配时可用压床压入。

五、实验报告1、画简图说明驱动桥的工作原理2、详述驱动桥减速器的拆装过程3、分析各种不同形式驱动桥的特点六、注意事项1、注意拆卸零件时零件的放置，拆装顺序和拆装方法。

一、实习目的本次实习旨在通过实际操作，使我们对驱动桥的结构、拆装方法、工作原理等方面有更深入的了解，提高动手实践能力。

同时，通过实习，培养我们严谨细致的工作态度和团队合作精神。

二、实习内容1. 驱动桥的结构及组成驱动桥是汽车传动系统中的重要部件，主要由驱动桥壳、主减速器、差速器和半轴等组成。

驱动桥的作用是将发动机输出的转矩通过减速、增矩并改变旋转方向后传到左右驱动轮，使汽车能够正常行驶。

2. 驱动桥的拆装步骤（1）拆卸驱动桥壳：首先，使用专用工具将驱动桥壳与车架连接的螺栓拧下，然后取下驱动桥壳。

（2）拆卸主减速器：拆卸主减速器前，先取下驱动桥壳上的油封和垫片，然后拆卸主减速器。

（3）拆卸差速器：拆卸差速器前，先取下差速器壳上的螺栓，然后取下差速器。

（4）拆卸半轴：拆卸半轴前，先取下半轴上的卡环，然后拆卸半轴。

3. 驱动桥的组装步骤（1）组装半轴：将半轴插入差速器壳内，并安装卡环。

（2）组装差速器：将差速器安装到差速器壳内，并拧紧螺栓。

（3）组装主减速器：将主减速器安装到驱动桥壳内，并安装油封和垫片。

（4）组装驱动桥壳：将驱动桥壳安装到车架上，并拧紧螺栓。

三、实习心得1. 通过本次实习，我对驱动桥的结构、拆装方法、工作原理等方面有了更深入的了解，提高了自己的动手实践能力。

2. 在实习过程中，我认识到团队合作的重要性。

在拆装过程中，我们分工明确，互相配合，确保了实习任务的顺利完成。

3. 实习使我明白了严谨细致的工作态度的重要性。

在拆装过程中，任何一个环节的疏忽都可能导致整个传动系统的故障。

4. 本次实习让我认识到，理论知识与实际操作相结合的重要性。

在今后的学习和工作中，我将更加注重理论与实践的结合，提高自己的综合素质。

总之，本次驱动桥实习使我受益匪浅，不仅提高了自己的动手实践能力，还培养了团队合作精神和严谨细致的工作态度。

在今后的学习和工作中，我将不断积累经验，为成为一名优秀的汽车维修技术人员而努力。

第1篇一、实验目的本次实验旨在通过搭建驱动桥模型，对汽车驱动桥的结构、工作原理及对车辆性能的影响进行深入研究，验证理论知识的正确性，并提高实际操作能力。

二、实验原理汽车驱动桥是汽车传动系统的重要组成部分，其主要功能是将发动机输出的动力传递到车轮，实现车辆的行驶。

驱动桥通常由主减速器、差速器、半轴和桥壳等部件组成。

在实验中，我们将通过搭建驱动桥模型，观察各部件的协同工作，了解驱动桥的工作原理。

三、实验器材1. 驱动桥模型：包括主动轴、从动轴、齿轮、传动轴等。

2. 测量工具：游标卡尺、角度测量仪等。

3. 计算机软件：Matlab、Origin等。

四、实验步骤1. 搭建驱动桥模型：将主动轴、从动轴、齿轮和传动轴等部件按照设计要求组装成驱动桥模型。

2. 观察驱动桥结构：观察各部件的安装位置和连接方式，了解驱动桥的结构特点。

3. 测量齿轮参数：使用游标卡尺和角度测量仪，测量齿轮的直径、宽度、齿数等参数。

4. 分析驱动桥工作原理：观察主动轴转动时，动力如何通过齿轮、差速器、半轴传递到从动轴，进而驱动车轮。

5. 验证驱动桥性能：通过改变齿轮参数、差速器参数等，观察驱动桥的性能变化，分析其对车辆性能的影响。

6. 数据处理与分析：使用Matlab、Origin等软件对实验数据进行处理和分析，得出结论。

五、实验结果与分析1. 驱动桥结构分析：在实验中，我们搭建的驱动桥模型主要由主动轴、从动轴、齿轮、传动轴等部件组成。

主动轴通过齿轮与从动轴连接，实现动力传递。

差速器用于实现两侧车轮的差速作用，保证内、外侧车轮以不同转速转向。

2. 齿轮参数对驱动桥性能的影响：在实验中，我们改变了齿轮的直径和齿数，观察驱动桥的性能变化。

结果表明，增大齿轮直径可以增大驱动桥的传动比，提高车辆的爬坡能力；增大齿轮齿数可以减小齿轮的转速，降低驱动桥的噪音。

3. 差速器参数对驱动桥性能的影响：在实验中，我们改变了差速器的齿数和宽度，观察驱动桥的性能变化。

第1篇一、实验目的1. 熟悉汽车驱动桥的结构和组成。

2. 掌握汽车驱动桥的拆卸方法及步骤。

3. 培养动手操作能力和团队协作精神。

二、实验原理驱动桥是汽车传动系统的重要组成部分，其主要功能是将发动机输出的动力传递到车轮，实现汽车的行驶。

驱动桥的拆卸是汽车维修过程中的一项基本操作，对于确保车辆正常运行具有重要意义。

三、实验器材1. 汽车驱动桥（东风EQ2102型）2. 拆卸工具：扳手、螺丝刀、千斤顶、木架、楔木等3. 实验台四、实验步骤1. 准备工作（1）将汽车驱动桥放置在实验台上，确保稳定。

（2）检查拆卸工具是否齐全、完好。

2. 拆下主减速器总成（1）放尽桥壳中的润滑油（最好是热车放油）。

（2）将前轮用楔木挡住，松动中桥、后桥的车轮螺母。

（3）用千斤顶和木架将中、后桥支承起来，拆掉传动轴和车轮。

3. 拆下半轴（1）拧下半轴外端突缘与轮毂连接的螺母，取下锥形套和垫圈。

（2）用装在突缘上供拆卸半轴用的两个螺栓顶出半轴。

4. 拆下主减速器壳（后桥）与桥壳连接的螺栓和螺母（1）拧下主减速器壳（后桥）与桥壳连接的螺栓和螺母。

（2）用专用工具把主减速器及差速器总成从桥壳内取出。

5. 拆下前桥（1）将前桥转向节内半轴拆下后才能取出。

（2）在对中桥全面拆检时，可把与贯通轴后部连接的传动轴的叉形突缘及主减速器壳与桥壳的连接螺栓拆下，然后把主减速器及锥齿轮差速器总成（包括贯通轴）整体从桥壳上抽出。

6. 分解主减速器总成（1）在分解之前，测量和记录主、从动锥齿轮的齿侧间隙。

（2）撬开从动锥齿轮支承螺柱的锁片，松掉螺母，拧出支承螺柱和支承套总成，清洗并检查支承套的磨损情况。

（3）拆除锁片。

（4）在轴承盖和壳体上做上装配记号。

（5）松开轴承盖固定螺栓的锁片，拧出紧固螺栓，拆下轴承盖和螺栓，取出调整螺母。

（6）拆下差速器总成。

7. 分解差速器总成（1）拆下差速器壳。

（2）撬开差速器总成上的锁片，拧下螺母，取下相应部件。

五、实验结果与分析1. 通过实验，成功拆除了汽车驱动桥，并对主减速器、差速器等部件进行了检查。
